633 - Ventilátor Vornado - Bezplatný návod na obsluhu

Typ produktu	Ventilátor / Cirkulátor vzduchu
Značka	Vornado
Model	633
Vstupné napätie	220-240 V ~ 50 Hz
Trieda ochrany	Trieda II
Rozmery (D x V x H)	21,8 x 30,5 x 34,5 cm
Hmotnosť	2630 g
Príkon	60,2 W
Maximálny prietok vzduchu	18,78 m³/min
Servisná hodnota	0,31 (m³/min)/W
Spotreba v pohotovostnom režime	0,0 W
Hladina hluku	64,5 dB(A)
Maximálna rýchlosť vzduchu	4,37 m/s
Počet rýchlostí	3
Typ ovládania	Otočné tlačidlo
Záruka	5 rokov
Materiál mriežky	Plast
Funkcie	Cirkulácia vzduchu, nastavenie výšky, otočná hlava
Bezpečnosť	Mriežka proti prstom, protišmykové nožičky, ochrana proti preťaženiu
Čistenie	Odniteľná mriežka a lopatka, čistenie vlhkou handričkou
Opraviteľnosť	Originálne náhradné diely, autorizované servisné stredisko
Normy	CE, DBT, CEM, ErP, RoHS

Často kladené otázky - 633 Vornado

Ako vyčistiť mriežku ventilátora Vornado 633?

Odpojte ventilátor. Odstráňte 3 skrutky na vstupnej mriežke (polohy 10h, 14h, 18h). Umyte mriežku vlhkou handričkou s jemným čistiacim prostriedkom. Mriežku nedávajte do umývačky riadu. Znovu nainštalujte zarovnaním úchytiek a zaskrutkovaním.

Ako zložiť stojan ventilátora?

Vložte kábel do stĺpika, nasuňte hlavu ventilátora na stĺpik, kým nezapadne uvoľňovacie tlačidlo. Upevnite silikónové nožičky do drážok základne, dotiahnite maticu. Nastavte výšku uvoľnením nastavovacieho krúžku a potom ho znova dotiahnite.

Čo robiť, ak ventilátor nefunguje?

Skontrolujte, či je kábel zapojený do zásuvky 230 V. Uistite sa, že prepínač rýchlosti je v inej polohe ako 0. Ak problém pretrváva, vyskúšajte inú zásuvku. Ak sa prúdový chránič (DDFT) vypne, zapojte do zásuvky bez DDFT alebo kontaktujte elektrikára.

Akú záruku má ventilátor Vornado 633?

Ventilátor má dobrovoľnú záruku 5 rokov od dátumu nákupu, ktorá sa vzťahuje na chyby materiálu a spracovania. Uschovajte si doklad o kúpe. Záruka sa nevzťahuje na škody spôsobené nesprávnym používaním alebo neoprávnenými opravami.

Možno ventilátor používať vonku?

Nie, tento výrobok je určený len na vnútorné použitie. Nevystavujte ho poveternostným vplyvom, vlhkosti alebo extrémnym teplotám. Používajte v suchej miestnosti chránenej pred vodou.

Ako nastaviť výšku ventilátora?

Jednou rukou držte hlavu ventilátora, uvoľnite nastavovací krúžok otáčaním proti smeru hodinových ručičiek. Zdvihnite alebo znížte nohu na požadovanú výšku a potom krúžok pevne dotiahnite otáčaním v smere hodinových ručičiek. Uistite sa, že kábel nie je zamotaný.

Robí ventilátor hluk? Aká je hladina hluku?

Hladina hluku ventilátora Vornado 633 je 64,5 dB(A). Tento hluk je pre ventilátor tohto výkonu normálny. Ak dôjde k nezvyčajnému hluku, zastavte zariadenie a skontrolujte, či lopatky nie sú upchaté.

Môžem používať ventilátor s predlžovacím káblom?

Použitie predlžovacieho kábla sa neodporúča. Ak je to nevyhnutné, použite predlžovací kábel s vhodným prierezom (aspoň 1,5 mm²) a úplne ho rozviňte. Kábel neveďte pod kobercom a vyhýbajte sa miestam s premávkou.

Ako odstrániť lopatku na čistenie?

Odpojte ventilátor. Odstráňte prednú mriežku. Otáčajte lopatkou v smere hodinových ručičiek, aby ste ju uvoľnili, a potom ju jemne vytiahnite. Umyte vlhkou handričkou. Lopatku nedávajte do umývačky riadu. Znovu namontujte zarovnaním plochej časti hriadeľa s plochou časťou lopatky a zaskrutkujte.

Kde nájsť náhradné diely?

Používajte iba originálne náhradné diely Vornado. Kontaktujte autorizované servisné stredisko alebo zákaznícky servis Vornado. Nevykonávajte opravy sami; zverte ich autorizovanému odborníkovi, aby ste predišli riziku.

NÁVOD NA OBSLUHU 633 Vornado

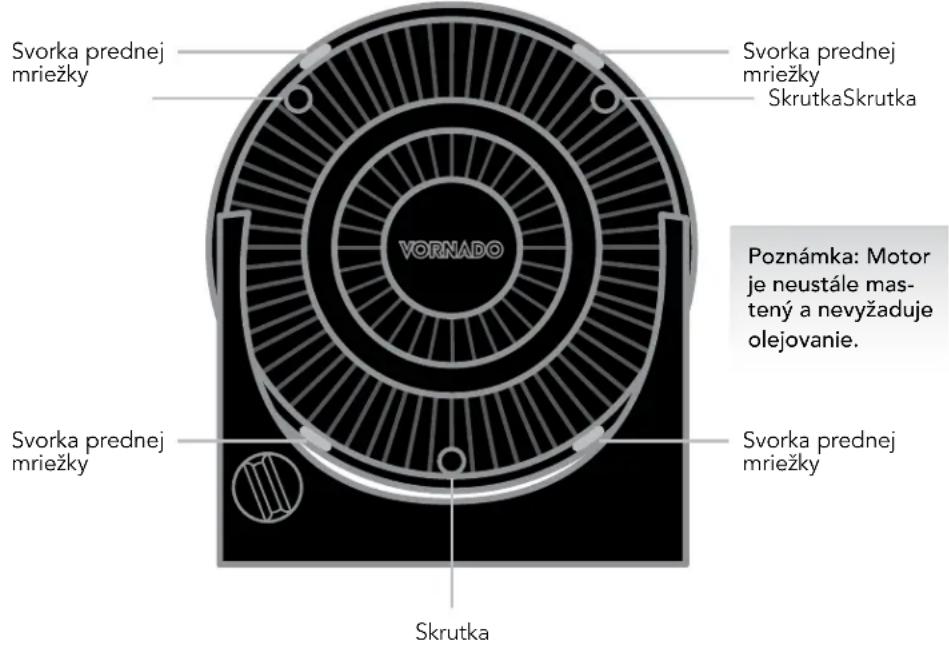

2 srouby na otočných ramenech.

Uvolnete svorky predni mrizy umistene v pozicich 2,5,7 a 10 hodin.

1. Opraste predni mizku nebo ji umyjte jemnym prostredkem na myti nadobi. Nemyjtemizku v myce nadobi. Nadmernym pusobenim tepla se plast muze deformovat.
2. Predni mrizku opet nasadte tak, ze jei svorky zarovnate s otvory a kazdou svorku opet silne zacvaknete. Opet zarsoubujte vsechny srouby.

*Model 753 nemá ukazatele šipky.

PRIVOD VZDUCHU
Charakteristicky
privod a vykonny
motor pre váčsí
pohyb vzduchu.

Pouzite nastavec s kefou od vasho vysavaça na povysavanie nahromadeného prachu z prednej mriezya privodu vzduchu.

ČISTENIE

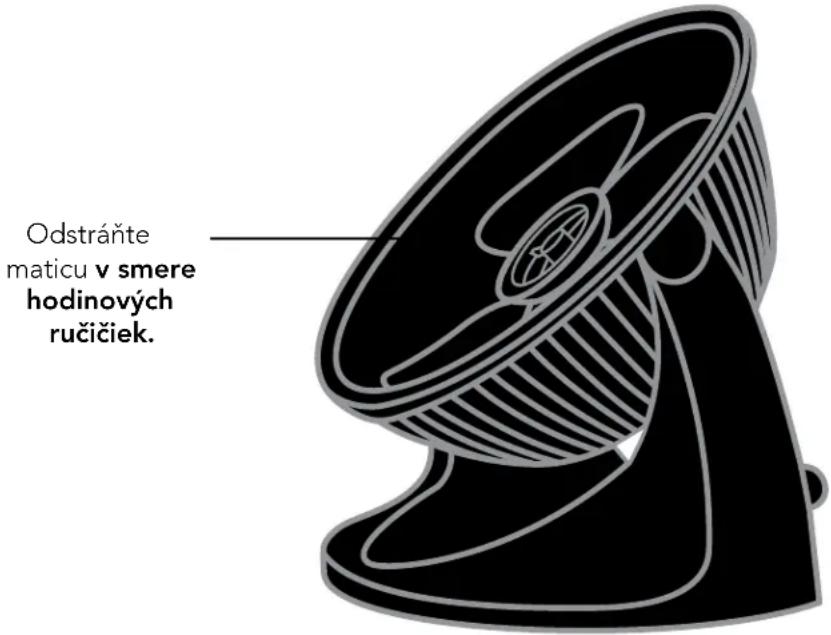

ODSTRÁNENIE LOPATIEK Potrebné su klieste.

UPOZORNENIE: Aby ste predi sli riziku urazu elektrickym prudom a zraneniu osob, uistite sa, ze je ventilator vypnuty a pred odstraninim mriezy odpojte cirkulator.

1. Najprv odstrante maticu z hriadela otacanim v smere hodinovych ruciiek a?Pokym sa neuvolni.Vytihnite lopatky priamo z hriadela.
2. Utrite lopatky ventilatoria navlhcenou handrickou. Ak je vás cirkulátor použivaný v mastnom prostredi ak je kuchyna, jemné mydlo alebo bezný cistiaci prostriedok mozu byt potrebne. Nepouživajte rozpustadla. Neumyvajte lopatky ventilatoria v umyväcke riadu. Nadmerné teplo moze skrivit plast.
3. Pre opatovné pripevnenie sa uistite, ze plocha strana hriadela je zarovnaná priamo s prislušnou plochou stranouna zásuvke pre lopatky. Zatlăctelopatky celkom do hriadela, až kymúplne nezapadne. Nepouživajte kladivo. Mohlo by to viest'k poskodeniu. Znovu naskrutkujtematicu.

RIEŠENIE PROBLEMOV

MOZNÁ PRÍCINA A RIEŠENIEPROBLEM

Prudenie vzduchu je slabé alebo pomale.

Prudenie vzduchu je blokované. Odstrante prekazku.

Prispôsobte smer prúdenia vzduchu smerom k uživatelovi.

*Obmedzená záruka a oprava obchodnych podmienok

Akékolvek neautorizované zmeny a opravy vykonané v neautorizovanych strediskach opravy, alebo pouzitie neschvalen'yh nahrdnych dielov sa neodporuca a ziadne dosledky nebudu kryte podpomymi sluzbami ani zarukami.

Zo záruky su ylucené poskodenia v dosledku nevhodného pouzita vyrobku, alebo pouzita inak nez podla navodu. Napriklad, ale nielen: ak je vyrobok vystaveny vlhku, extremnym teplotám, podmienkam prostredia, korózii, oxidáci, ak sa tekutiny vyleju na zariadenie, ak chemické látky posobia na vyrobok, alebo iné pripty, na ktoré nemá vyrobca vplyv.

Predpokladom na prijatie zariadenia v servisnom oddeleni je predlozenie ucteny alebo faktury.

Vsetky technické informácie, udaje a instrukcie na instaláciu, pripojenie a prevaldzku obsiahnute v toto návode na použivanie zodpovedajn majnovsim dostupnym informáciem v case vytlacenia.

Obsah tohto navodu sa moze nepatrne lisit od skutochného vyrobku. Vsimnite si vsetky pridavné informácie.

Vsetky nazy spolochnostia nazyvy vyrobkov su obchodné značky ich vlastnikov.
© Vsetky práva vyhradène.

Oznacovat zadny kryt vlastnik prisrucka pre informacia o dovozcovi a autorizovanego servisného strediska.

Dizajn a nahr v USA.

© 2018 Vornado Air LLC Andover, KS 67002 USA. Prerokuvala patentov prihlaska. Specifikacie podliehaj zmeniam bez upozomenia. Vornado@ je obchodna znaika spoolosti Vornado Air LLC.

CL3-0654 R, V00
