NÁVOD NA OBSLUHU SHT 700 AE STIGA

[13] Úroveň zaručeného akústického výkonu (dle 2000/14/EC)

[8] Váha akumulátorovej jednotky

[9] Kód kosiaceho zariadénia

[12] Úroveň nameraného akustického vykonu (na základe EN 60745-1)

[14] Úroveň vibrácií (na základe EN 60745-1)

[15] Pridavné žariadenia na požiadanie

(*) Použitie tohto akumulátora je dovolené len s batoh na akumulátory. Je zakázané vkladať akumulátor do ulozenia na stroji.

a) POZNÁMKA: vyhlásená celková hodnota vibrácii bola nameraná s použitím normalizovanej skúšobnej metódy a je možné ju použit na porovnanie jednotlivých nástrojov. Celková hodnota vibrácii môže byt použitá aj pri pripravnom vyhodnocovaní vystavenia vibráciám.

b) VAROVANIE: emisie vibrácií pri skutočnom použití nástroja môže byť odlišná od vyhlásenej celkovej hodnoty, v závislosti na režimoch, pri ktorých sa daný nástroj používa. Preto je potrebné počas práce prijať nižšie uvedené bezpečnostné opatrenia, ktoré majú za ciel' ochrániť operátora: počas bežného použitia majte nasadené rukavice, obmedzte dobu použitia stroja a skráťte doby, počas ktorých je zatlačená ovládacia páka plynu.

[1] SL - TEHNIČNI PODATKI

3.1.2 Nevhodné použití

3.1 Opis stroja a zamýšl'ané použitie.... 4
3.2 Výstražné symboly 5
3.3 Identifikačný štítok výrobku 5
3.4 Hlavné časti....6

1. ROZBALENIE 6

2. MONTÁŽ 6

5.1 VYBAVENIE BATOHA NA AKUMULÁTORY (ak je súčasťou výbavy)....6

1. OVLÁDACIE PRVKY 6

7.1 Prípravné úkony.... 7
7.2 Bezpečnostné kontroly.... 7
7.3 Uvedenie do činnosti....8
7.4 Pracovná činnosť 8
7.5 Zastavenie....9
7.6 Po použití 9

1. BEŽNÁ ÚDRŽBA 10

8.1 Všeobecné informácie.... 10
8.2 Akumulátor....10
8.3 Čistenie stroja a motora.... 11
8.4 Čistenie a mazanie rezacieho zariadenia ..... 11
8.5 Upevňovacie matice a skrutky.... 11

1. MIMORIADNA ÚDRŽBA....11

9.1 Mimoriadna údržba rezacieho zariadenia..... 11

1. SKLADOVANIE.... 12

10.1 Uskladnenie stroja.... 12
10.2 Uskladnenie akumulátora.... 12

1. MANIPULÁCIA A PREPRAVA....12
2. SERVISNÁ SLUŽBA A OPRAVY 12
3. ZÁRUČNÉ PODMIENKY 13
4. TABULKA ÚDRŽBY 13
5. IDENTIFIKÁCIA PORÚCH....13
6. VOLITELNÉ PRÍSLUŠENSTVO....15

16.1 Alternativne akumulátory.... 15
16.2 Nabíjačka akumulátora.... 15
16.3 Batoh na akumulátory 15
16.4 Simulátor akumulátora 15

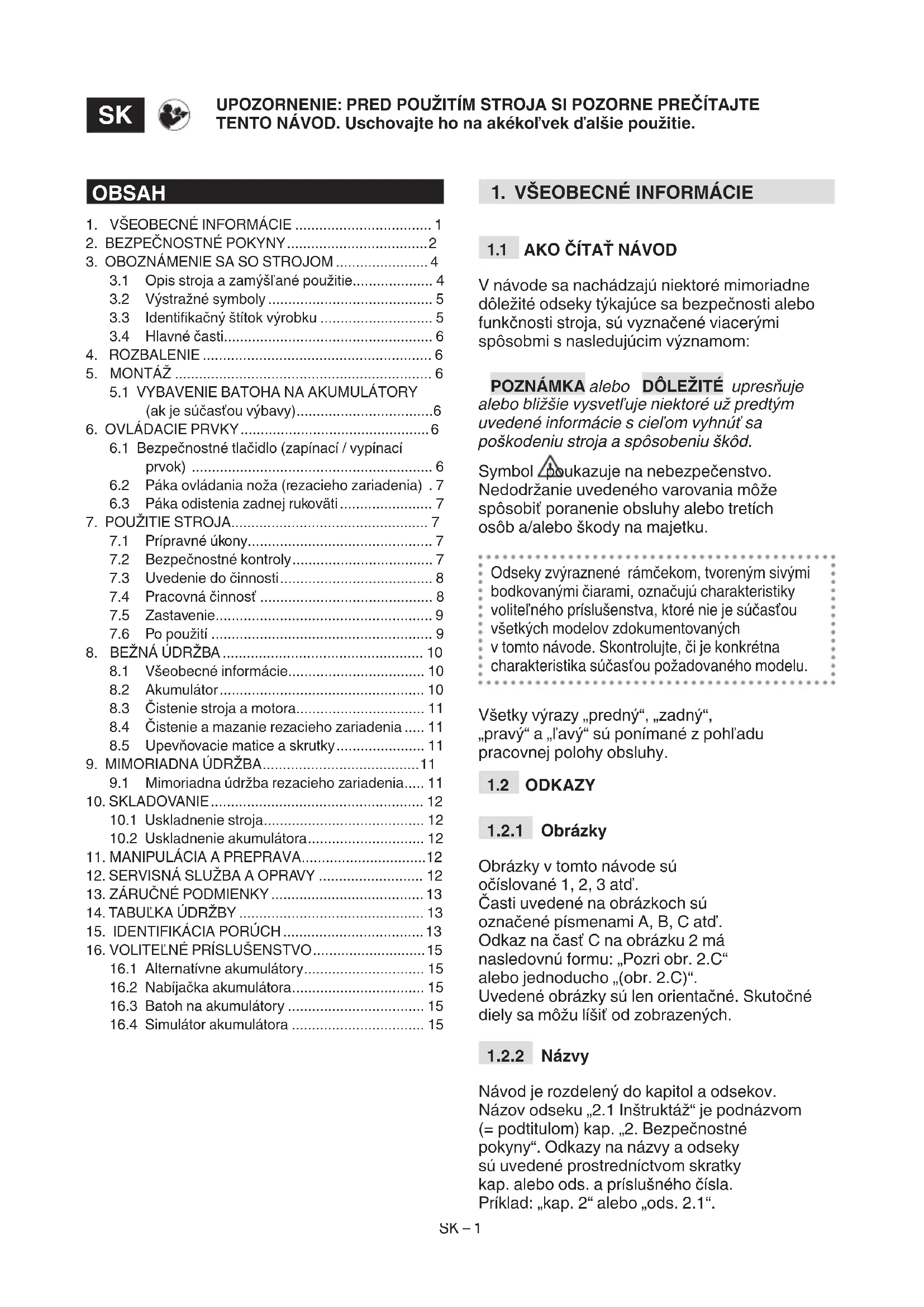

1. VŠEOBECNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, sú vyznačené viacerými spôsobmi s nasledujúcim významom:

POZNÁMKA alebo DÔLEŽITÉ upresňuje alebo bližšie vysvetluje niektoré už predtým uvedené informácie s ciel'om vyhnút sa poškodeniu stroja a spôsobeniu škôd.

Symbol poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

Odseky zvýraznené rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky volitelného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu pracovnej polohy obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3 atd'. Časti uvedené na obrázkoch sú označené písmenami A, B, C atd'. Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“. Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšiť od zobrazených.

1.2.2 Názvy

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je podnázvom (= podtitulom) kap. „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“.

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

TENTO STROJ MÔŽE SPÔSOBIŤ VÁŽNE ŠKODY A UBLÍŽENIE NA ZDRAVÍ.

Pozorne si prečítajte pokyny pre správne použitie, prípravu, údržbu, štartovanie a zastavenie stroja.

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť stroj.

• Nikdy nedovol'te, aby stroj používali deti alebo osoby, ktoré nie sú dokonale oboznámené s pokynmi na jeho používanie. Miestne zákony môžu určit minimálny vek používatel'a.
• Nikdy nepoužívajte stroj, pokial' je používatel' unavený alebo sa necíti dobre, alebo požil lieky, drogy, alkohol či iné škodlivé látky, ktoré môžu mať vplyv na jeho schopnosť reagovať a sústredit' sa.
• Pamätajte, že obsluha alebo používatel' nesie plnú zodpovednosť za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.
• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používatel' oboznámil s pokynmi na použitie uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte priliehavý ochranný odev chrániaci pred porezaním, ochranné antivibračné rukavice, ochranné okuliare, respirátory na ochranu proti prachu, chrániče sluchu a ochrannú obuv s protišmykovou podrážkou, chrániacu proti porezaniu.
• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytit do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

• Dôkladne prezrite celý pracovný priestor a odstráňte z neho všetko, čo by sa mohlo zachytiť do noža, poškodiť ho a spôsobit vážne ublíženia na zdraví operátora (drôty, elektrické vodiče, laná, atd').
• Vždy si bud'te vedomí toho, čo sa nachádza okolo vás vyhnite sa všetkým rizikám, ktoré si možno neuvedomujete kvôli prílišnému hluku.
• Aby sa zabránilo vzniku požiaru, neukladajte stroj s ešte teplým motorom na lístie alebo suchú trávu.

2.3 POČAS POUŽITIA

Pracovný priestor

• Nepoužívajte stroj v prostredí s rizikom výbuchu v prostredí s horľavými kvapalinami, plynmi alebo prachom. Ked' je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapáliť prach alebo výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.
• Skontrolujte, či sa ostatné osoby nachádzajú vo vzdialenosti najmenej 15 metrov od pracovného priestoru stroja.
• V rámci možností sa vyhnite práci na mokrom alebo klzkom povrchu a práci na nerovnom alebo príliš strmom teréne, ktorý nezaručuje stabilitu obsluhy počas pracovnej činnosti.
• Nevystavujte stroj dažďu, ani ho nenechávajte vo vlhkom prostredí. Voda, ktorá vnikne do stroja, zvyšuje riziko zásahu elektrickým prúdom.
• Venujte mimoriadnu pozornosť nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných prekážok, ktoré by mohli obmedzovať viditel'nosť.
• Venujte vel'kú pozornosť blízkosti zrázov, priekop alebo medzí.
• Pri použití stroja blízko pri ceste dávajte pozor na premávku.
• Presvedčte sa, či sa v blízkosti nenachádzajú elektrické káble pod napätím.

Pravidlá správania sa

• Počas práce sa musí stroj vždy držať pevne obidvoma rukami.

• Uchopte elektrické náradie výhradne za izolované povrchy rukovátí, pretože nôž môže príst do styku so skrytými káblami. Kontakt rezacieho noža s káblom pod napätím môže spôsobit, že budú pod napätím aj kovové časti náradia, pričom môže dôjst k zásahu elektrickým prúdom.

• Nedotýkajte sa telom ukostrených alebo uzemnených povrchov, ako sú rúrky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým prúdom sa zvyšuje, ak je telo ukostrené alebo uzemnené.

• Zaujmite pevný a stabilný postoj a bud'te ostražití.
• nepoužívajte nestabilné rebríky a plošiny.
• Nikdy nebehajte, ale kráčajte.
• Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od rezacieho zariadenia, a to počas štartovania i počas použitia stroja.
• Upozornenie: nože sa budú pohybovať ešte niekol’ko sekúnd po vypnutí motora.
• Dbajte, aby nedošlo k prudkému nárazu noža do cudzích telies a k možnému vymršteniu materiálu, spôsobenému pohybom nožov.

- V prípade poškodenia alebo nehody počas pracovnej činnosti okamžite zastavte motor a oddial'te stroj, aby sa zabránilo d'alším škodám; v prípade nehôd s následkom ublíženia na zdraví vám alebo tretím osobám okamžite uplatnite postupy prvej pomoci, ktoré sú najvhodnejšie pre danú situáciu a obráťte sa na Zdravotné zariadenie pre potrebné ošetrenie. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit škody a poraniť osoby alebo zvieratá, ponechané bez dozoru.

- Dihodobé vystavenie vibráciám môže spôsobit zranenie alebo neurovaskulárne poruchy (známe aj ako „Raynaudov fenomén“ alebo „biela ruka“), a to hlavne u l'udí, ktorí majú t'ažkosti s krvným obehom. Príznaky sa môžu týkať rúk, zápästia a prstov a môžu sa prejaviť stratou citlivosti, strnulosťou, svrbením, bolesťou, stratou farby alebo štrukturálnymi zmenami pokožky. Tieto príznaky môžu byť ešte výraznejšie pri nízkych teplotách prostredia a/alebo pri nadmerne silnom uchopení rukovätí. Pri výskyte príznakov je potrebné skrátiť čas používania stroja a obrátiť sa na lekára.

Obmedzenia použitia

• Stroj nesmú používať osoby, ktoré nie sú schopné ho udržať pevne obidvoma rukami a/alebo zostat' počas jeho použitia na nohách v stabilnej rovnovážnej polohe.
• Nikdy nepoužívajte stroj s poškodenými, chýbajúcimi alebo nesprávne nasadenými ochrannými krytmi.

• Nepoužívajte elektrické náradie, ak ho nie je možné vypínačom uviest' správne do činnosti alebo zastaviť. Elektrické náradie, ktoré nemôže byť uvedené do činnosti vypínačom, je nebezpečné a musí byť opravené.

• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyrad'ujte z činnosti.

• Nevystavujte stroj nadmernej námahe a nevykonávajte s malým strojom t'ažké práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

2.4 ÚDRŽBA A SKLADOVANIE

Vykonávanie pravidelnej údržby a správného skladovania zaistuje zachovanie bezpečnosti stroja a úrovne jeho výkonnosti.

Údržba

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.
• Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne prípustné hodnoty počas použitia stroja. Nevyvážený rezací prvok, príliš vysoká rýchlost pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

- Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vnútri miestnosti.

2.5 AKUMULÁTOR / NABÍJAČKA AKUMULÁTORA

DÔLEŽITÁ INF. Nasledujúce bezpečnostné predpisy obsahujú bezpečnostné pokyny uvedené v príslušnej príručke k akumulátoru a nabíjačke akumulátora, ktorá je príložená k stroju.

• Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nevhodná nabíjačka akumulátorov môže spôsobit zásah elektrickým prúdom, prehriatie alebo únik korozívnej kvapaliny z akumulátora.
• Používajte len akumulátory určené pre vaše zariadenie. Použitie iných akumulátorov môže spôsobit' ublíženie na zdraví a požiar.
• Pred vložením akumulátora do zariadenia sa uistite, že je vypnuté. Pri montáži

akumulátora do zapnutého elektrického zariadenia môže vzniknúť požiar.

• Nepoužívaný akumulátor udržujte v dostatočnej vzdialenosti od sponiek na spisy, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' skrat na kontaktoch. Skratovanie kontaktov akumulátora môže spôsobit' vznietenie alebo požiar.
• Nepoužívajte nabíjačku akumulátorov na miestach s výparmi, horľavými látkami a neukladajte ju na l’ahko zápalné povrchy ako je papier, textília atď. Počas nabíjania sa nabíjačka zohrieva, čím by mohlo dôjst k vzniku požiaru.
• Počas prepravy akumulátorov dávajte pozor, aby nedošlo k vzájomnému prepojeniu kontaktov a na prepravu akumulátorov nepoužívajte kovové obaly.

2.6 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí byť zásadným hl'adiskom a prioritou pri používaní stroja v záujme slušného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušiť iné osoby).
• Dôkladne dodržujte miestne normy pre likvidáciu obalov, opotrebovaných súčastí alebo akýchkol'vek látok s vážnym dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.
• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obrát'te sa na zberné stredisko v súlade s platnými miestnymi predpismi.

Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podl'a Európskej Smernice 2012/19/EÚ o elektrickom a elektronickom odpade a jej znenia v súlade s národnými normami musia byť elektrické zariadenia po skončení svojej životnosti odovzdané do separovaného zberu kvôli ich ekologicky kompatibilnej recyklácii. Ked' sa elektrické zariadenia likvidujú na smetisku alebo vol'ne v prírode, škodlivé látky môžu preniknút do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť naše zdravie. Na získanie podrobnejších informácií o likvidácii tohto výrobku sa obrátte

na kompetentnú organizáciu zaoberajúcu sa domovým odpadom, alebo na vášho predajcu.

Li-ion

Po skončení životnosti akumulátorov vykonajte ich likvidáciu a venujte pritom pozornosť nášmu životnému prostrediu. Akumulátor obsahuje materiál, ktorý je nebezpečný pre vás aj pre životné prostredie. Je potrebné ho odopnút a zlikvidovat samostatne v zbernom stredisku, ktoré likviduje aj akumulátory s iónmi lítia.

Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

3. OBOZNÁMENIE SA SO STROJOM

3.1 OPIS STROJA A ZAMÝŠL'ANÉ POUŽITIE

Tento stroj je určený pre práce v záhrade, presnejšie ide o krovinorez napájaný z akumulátora.

K hlavným častiam stroja patrí motor, ktorý uvádza do činnosti rezacie zariadenie.

Obsluha môže ovládať hlavné ovládacie prvky a neustále sa zdržiavať v bezpečnej vzdialenosti od rezacieho zariadenia.

3.1.1 Zamýšl'ané použitie

Tento stroj bol navrhnutý a vyrobený na:

• strihanie a zarovnávanie živých plotov, tvorených krovinami s vetvami malých rozmerov (s prierezom neprekračujúcim 15 mm);
• používanie jedinou osobou.

3.1.2 Nesprávne použitie

Akékol'vek iné použitie, ktoré je odlišné od vyššie uvedeného, môže byť nebezpečné a môže spôsobít poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

• kosenie trávy vo všeobecnosti a hlavne v blízkosti obrubníkov;
• sekanie materiálu na kompostovanie;

• odvetvovacie práce;

• použitie stroja s rezacím zariadením nad úrovňou ramien;

• použitie stroja na rezanie materiálov nerastlinného pôvodu;
• použitie iných rezacích zariadení, než sú uvedené v tabul'ke „Technické parametre“. Nebezpečenstvo vážneho zranenia a ublíženia na zdraví;
• používanie stroja viac ako jednou osobou.

DÔLEŽITÉ Nesprávne použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel’a alebo tretích osôb bude znášať používatel’.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych použivatel'ov. Je určený na činnosti definované ako „hobby“.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenút obsluhe správanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou.

NEBEZPEČENSTVO! Tento stroj môže byť v prípade nesprávneho použitia nebezpečný pre používateľa aj pre iné osoby.

Používajte chrániče sluchu a ochranné okuliare.

Používajte hrubé ochranné rukavice a protišmykovú obuv.

NEBEZPEČENSTVO VYMRŠTENIA! Venujte pozornosť možnému vymršteniu materiálu, spôsobenému rezacím zariadením, ktoré môže spôsobit' vážne ublíženia na zdraví osôb alebo škody na majetku.

NEBEZPEČENSTVO VYMRŠTENIA! Počas použitia stroja udržujte osoby alebo domáce zvieratá vo vzdialenosti najmenej 15 m od stroja!.

Riziko porezania! Udržujte ruky a nohy v dostatočnej vzdialenosti od nožov.

Trieda II Dvojitá izolácia

DÔLEŽITÉ Poškodené nalepovacie štítky alebo štítky, ktoré sa stali nečitatel'nými je potrebné vymenit'. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK VÝROBKU

Na identifikačnom štítku sú uvedené nasledovné údaje (obr. 1):

Identifikačné údaje stroja prepíšte do príslušných políčok na štítku uvedenom na zadnej strane obalu.

DÔLEŽITÉ Identifikačné údaje uvedené na identifikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu.

DÔLEŽITÉ Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr.1):

A. Motor: dodáva pohyb rezaciemu zariadeniu.
B. Nôž (rezacie zariadenie): ide o časť určenú na rezanie rastlín.
C. Predná rukovát: umožňuje ovládanie stroja a nachádzajú sa na nej bezpečnostné vypínače.
D. Zadná rukovát: umožňuje ovládanie stroja a nachádzajú sa na nej hlavné ovládacie prvky.
E. Ochranný kryt rezného noža (na prepravu a manipuláciu so strojom): chráni pred náhodným stykom s rezacím zariadením, ktoré by mohlo spôsobit vážne ublíženie na zdraví.
F. Akumulátor (volitel'né príslušenstvo, ods. 16.1): zariadenie, ktoré dodáva elektrický prúd nástroju; jeho parametre a pokyny na použitie sú opísané v špecifickom návode.
G. Nabíjačka akumulátora (volitel'né príslušenstvo, ods. 16.2): zariadenie, ktoré sa použiva na nabíjanie akumulátora; jeho parametre a pokyny na použitie sú opísané v špecifickom návode. K dispozícii sú dva modely nabíjačky akumulátorov: G1 (rýchlonabíjačka akumulátorov); G2 (štandardná nabíjačka akumulátorov).
H. Batoh na akumulátory (volitel'né príslušenstvo, ods. 16.3): zariadenie, ktoré umožňuje uloženie akumulátorov.
I. Prípojný kábel: kábel, ktorý umožňuje pripojiť stroj k batohu na akumulátory.
J. Simulátor akumulátora (volitel'né príslušenstvo, ods. 16.4): zariadenie, ktoré po vložení do uloženia stroja umožňuje používať batoh na akumulátory.

4. ROZBALENIE

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

⚠️ Vybalenie musí byť vykonané na rovnom, pevnom povrchu, s dostatočným priestorom na manipuláciu so strojom a obalom, vždy s využitím vhodných nástrojov.

1. Opatrne otvorte obal a venujte pozornost zabráneniu straty jednotlivých častí.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte stroj zo škatule.
4. Škatul'u a obaly zlikvidujte v súlade s miestnou legislatívou.

5. MONTÁŽ

5.1 VYBAVENIE BATOHA NA AKUMULÁTORY (AK JE SÚČASŤOU VÝBAVY)

Batoh na akumulátory je už zmontovaný (obr. 1H) a možno ho odopnúť z nosných popruhov (obr. 3) a prenášať v ruke.

Batoh na akumulátory odopnete tak, že stlačíte dve horné tlačidlá (obr. 3.A).

Uloženia akumulátorov sa nachádzajú na oboch stranách batoha (obr. 4)

Na pravej strane batoha sa nachádza:

• zásuvka kábla (obr. 5.A)
- prepínač akumulátora (obr. 5.B)
- USB zásuvka pre nabíjanie d'alších zariadení (napr. mobilné telefóny) (obr. 5.C).

Aby sa predišlo prítomnosti volného kábla, na oboch stranách a v zadnej oblasti sa nachádzajú priechody, cez ktoré možno prevliečť napájací kábel.

6. OVLÁDACIE PRVKY

6.1 BEZPEČNOSTNÉ TLAČIDLO (ZAPÍNACÍ / VYPÍNACÍ PRVOK)

Zapnutá led kontrolka: elektrický obvod stroja je aktivovaný (obr. 6.B). Stroj je pripravený na použitie. Obidve led kontrolky zapnuté: stroj je v činnosti.

Led kontrolky zhasnuté: elektrický obvod stroja je vypnutý.

DÔLEŽITÉ Počas presunov nikdy nedržte prst na tlačidle, aby sa zabránilo náhodným spusteniam.

Ikonka „Upozornenie“ (obr. 6.F) sa rozsvieti v prípade poruchy stroja (pozrite si tabul'ku Identifikácia porúch, ods. 15).

6.2 PÁKA OVLÁDANIA NOŽA (REZACIEHO ZARIADENIA)

Umožňuje uviest do činnosti nôž a regulovat jeho rýchlost.

Spustenie strihacieho zariadenia (obr. 1.B) je možné len v prípade, ak bude súčasne stlačená páka ovládania noža (obr. 6.C) a bezpečnostný vypínač (obr. 6.D).

Páka odistenia (obr. 6.E) umožňuje nastavit zadnú rukovát (obr. 1.D) do 3 rôznych polôh vzhľadom k strihaciemu zariadeniu, kvôli pohodlnejšiemu vykonávaniu úkonov konečnej úpravy živých plotov.

Nastavenie rukoväti musí byt nonané pri vypnutom bezpečnostnom dle (zhasnutá kontrolka).

7. POUŽITIE STROJA

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

7.1 PRÍPRAVNÉ ÚKONY

Pred zahájením pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce.

Uved'te stroj do vodorovnej polohy tak, aby bol dobre opretý o terén.

7.1.1 Kontrola akumulátora

Stroj je dodávaný bez akumulátora. Zakúpte si akumulátor s kapacitou vhodnou pre prevádzkové potreby

a vykonajte úplné nabitie podl'a pokynov uvedených v návode k akumulátoru. Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul'ke „Technické parametre“.

⚠ Tento úkon vykonajte pri vypnutom bezpečnostnom tlačidle (zhasnutá kontrolka).

1. Potiahnite dozadu páku odistenia zadnej rukoväti (obr. 7.A);
2. začnite otáčať zadnou rukoväťou (obr. 7.B);
3. uvol'nite páku odistenia (obr. 7.A);
4. otáčajte rukoväťou, dokial' nezacvakne v požadovanej polohe.

DÔLEŽITÁ INF. Pred použitím stroja sa uistite, že sa páka odistenia úplne vrátila do polohy zaistenia, a že je zadná rukoväť patrične stabilná.

Počas pracovnej činnosti sa musí byt' zadná rukovät' nachádzat' neustále vo zvislej polohe, nezávisle na polohe zaujatej strihacím zariadením.

7.1.3 Používanie batoha (ak je súčasťou výbavy)

1. Vložte akumulátor do niektorého z priestorov nachádzajúcich sa v batohu na akumulátory (obr. 4) tak, že ho potlačíte až na doraz, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt;
2. do batoha do príslušnej zásuvky (obr. 5.A) pripojte kábel a otáčajte ho, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt;
3. nastavte popruhy a remene vpredu zapnite (obr. 8).

7.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

⚠ Bezpečnostné kontroly vykonajte pred každým použitím.

Predmet Výsledok
Rukoväti (obr. 1.C, obr. 1.D) a ochranné kryty	Čisté, suché, správne namontované a pevne uchytené na stroji
Skrutky na stroji a na reznom nástroji	Riadne dotiahnuté (nepovolené)
Priechody chladiaceho vzduchu	Neupchaté
Rezný nástroj (obr. 1.B) Na	brúsený, bez stôp po poškodení alebo opotrebovaní
Ochranné kryty Neporušené, nepoškodené.
Akumulátor (obr. 1.F) Žiadne	poškodenie jeho plášťa a žiadny priesak tekutiny
Stroj Žiadne stopy po	poškodení alebo opotrebovaní
Elektrické káble Celá izolácia je neporušená. Neporušené z dôvodu zabránenia vzniku iskier
Páka ovládania noža (obr. 6.C), bezpečnostný vypínač (obr. 6.D)	Páky sa musia pohybovať vol’ne a nenásilne.
Skúšobné riadenie Žiadna poruchová vibrácia. Žiadny neobvyklý zvuk

7.2.2 Funkčná skúška stroja

Úkon Výsledok
1. Vložte akumulátor do jeho uloženia (obr. 10.A);2. stlačte bezpečnostné tlačidlo (obr. 9.A)	Musí sa rozsvietit' zelené svetlo (zapnutý elektrický obvod)a strihacie zariadenie sa nesmie pohybovať
Spustite stroj (ods. 7.3 );1. súčasne aktivujte páku ovládania noža (obr. 9.B) a bezpečnostný vypínač (obr. 9.C);2. uvoľnite páku ovládania noža (obr. 9.B) alebo bezpečnostný vypínač (obr. 9.C)	1. Rezný nástroj musí byť v pohybe2. Ovládacie prvky sa musia automaticky a rýchlo vrátiť do neutrálnej polohy a rezný nástroj sa musí zastaviť

Úkon Výsledok
1. Pri zaradenom noži potiahnite páku odistenia zadnej rukoväti (obr. 7.A)	1. Musí dôjst k zastaveniu noža

⚠ Ak sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v tabul'kách, nepoužívajte stroj! Doručte stroj do servisného strediska z dôvodu vykonania potrebných kontrol a opráv.

7.3 UVEDENIE DO ČINNOSTI

7.3.1 Uvedenie do činnosti s akumulátorom

1. Zložte ochranný kryt rezného nástroja (obr. 1.E) (ak sa používa);
2. uistite sa, že nôž sa nedotýka terénu ani iných predmetov;
3. vložte akumulátor správne do jeho uloženia (obr. 10.A);
4. stlačte bezpečnostné tlačidlo (obr. 9.A);
5. súčasne použite páku ovládania noža (obr. 9.B) a bezpečnostný vypínač (obr. 9.C).

7.3.2 Uvedenie do činnosti so simulátorom akumulátora (ak je súčasťou výbavy)

1. Zaujmite pevnú a stabilnú polohu;
2. uistite sa, že nôž sa nedotýka terénu ani iných predmetov;
3. vložte simulátor akumulátora správne do jeho uloženia na stroji (obr. 10.J);
4. pripojte prípojný kábel do simulátora akumulátora (obr. 10.1);
5. zvol'te akumulátor, ktorý chcete aktivovať, pomocou prepínača (obr. 5.B);
6. stlačte bezpečnostné tlačidlo (obr. 9.A);
7. súčasne použite páku ovládania noža (obr. 9.B) a bezpečnostný vypínač (obr. 9.C)

Pri práci so strojom postupujte nasledujúcim spôsobom:

POZNÁMKA: Počas použitia je akumulátor chránený proti úplnému vybitiu ochranným zariadením, ktoré vypne stroj a zablokuje jeho činnosť.

POZNÁMKA Po minúte nečinnosti sa zapnutý stroj automaticky vypne.

Vždy je vhodnejšie rezať najprv dve zvislé strany živého plota a až potom jeho hornú časť.

POZNÁMKA Výdrž akumulátora (a teda aj rastlinný povrch, ktorý je možné ostrihať pred opätovným nabíjaním) je podmienená rôznymi faktormi opísanými v ods. 8.2.1.

7.4.1.a Rezanie vo zvislom smere

Rezanie musí byť vykonané oblúkovým pohybom zdola nahor, pričom rezný nástroj držte čo najďalej od tela (Obr. 11).

7.4.1.b Rezanie vo vodorovnom smere

Najlepšie výsledky je možné dosiahnuť s mierne nakloneným (5° – 10°) nožom v smere rezania, oblúkovým, pomalým a plynulým pohybom, hlavne v prípade veľmi hustých živých plotov (obr. 12).

7.4.2 Rady na používanie

Ked' počas použitia dôjde k zablokovaniu rezných nástrojov alebo k ich zaseknutiu vo vetvách živého plota:

1. ihned' zastavte stroj (ods. 7.5);
2. vyčkajte na zastavenie rezacieho zariadenia;
3. Odoberte akumulátor (ods. 8.2.2);
4. Vyberte zaseknutý materiál.

7.4.3 Mazanie rezných nástrojov počas pracovnej činnosti

Ak počas pracovnej činnosti dochádza k nadmernému ohrevu, je potrebné namazať vnútorné plochy rezných nástrojov (ods. 8.4).

⚠ Tento úkon musí byť vykonaný pri zastavenom stroji a s akumulátorom vybratým z miesta jeho uloženia (ods. 8.2.2).

7.5 ZASTAVENIE

Pre zastavenie stroja:

⚠️ Po zastavení stroja je potrebné niekol'ko sekúnd na zastavenie strihacieho zariadenia.

Zastavte stroj:

– počas presunov medzi jednotlivými pracovnými priestormi.

⚠️ Počas presunov nikdy nedržte prst na tlačidle, aby sa zabránilo náhodným spusteniam.

7.6 PO POUŽITÍ

• Vybrat' akumulátor z miesta jeho uloženia a dat' ho nabit' (ods. 8.2.2).
• Pri zastavenom rezacom zariadení nasad'te ochranný kryt noža (obr. 1.E).
• Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnúť motor.
• Vyčistte ho (ods. 8.3).
• Skontrolujte, že žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

7.6.2 Po používaní so simulátorom akumulátora (ak je súčasťou výbavy)

1. Umiestnite prepínač batoha na akumulátory na „OFF“ (obr. 5.B);
2. odoberte simulátor akumulátora zo stroja (obr. 13.J);
3. snímte si batoh na akumulátory;
4. odpojte prípojný kábel od simulátora akumulátora (obr. 13.I) a od batoha (obr. 5.A);
5. vyberte akumulátor z batoha (obr. 14) a dajte ho nabíjať (ods. 8.2.2);
6. pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
7. vyčistite ho (ods. 8.3);
8. skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

DÔLEŽITÉ Odstráňte akumulátor (ods.

8.2.2) a nasad'te ochranný kryt rezného nástroja zakaždým, ked' sa stroj nepoužíva alebo ked' je ponechaný bez dozoru.

8. BEŽNÁ ÚDRŽBA

8.1 VŠEOBECNÉ INFORMÁCIE

DÔLEŽITÉ Bezpečnostné pokyny,
ktoré je potrebné dodržiavať, sú
opísané v kap. 2. Dôsledne dodržiavajte
uvedené pokyny, aby ste sa vyhli
vážnym rizikám a nebezpečenstvu.

• vyberte akumulátor z miesta jeho uloženia a dajte ho nabit' (ods. 8.2.2);
• pri zastavenom strihacom zariadení nasad'te ochranný kryt noža (s výnimkou prípadov, ked' ide o zásahy na samotnom noži);
• pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor;
• používajte vhodný odev, pracovné rukavice a ochranné okuliare;
• prečítajte si príslušný návod.

– Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul'ke „Tabul'ka údržby“ (pozri kap. 14). Informácie v tabul'ke majú pomôčť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podl'a toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý.
– Použitie neoriginálnych náhradných dielov a príslušenstva by mohlo mať negatívne dopady na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol’vek zodpovednosť v prípade ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami.
– Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.

a nastavovania, ktoré sú opísané v tomto návode, musia byť vykonané vaším obchodným zástupcom alebo špecializovaným strediskom.

8.2 AKUMULÁTOR

Výdrž akumulátora (a rastlinný povrch, ktorý je možné orezať pred opätovným nabíjaním) podmieňujú hlavne:

a. faktory prostredia, ktoré spôsobujú vyššiu spotrebu energie:
– rezanie/zarovnávanie hustých alebo vlhkých živých plotov;
– rezanie/zarovnávanie krovín s vetvami s príliš vel'kými rozmermi;
b. správanie sa obsluhy, ktorá by sa mala vyhnúť:
– častému zapínaniu a vypínaniu stroja počas pracovnej činnosti;
– použitie nevhodnej techniky strihania vzhľadom k plánovanej pracovnej činnosti (ods. 7.4.1);
– rýchlost pohybu rezania nevhodná pre stav živého plota na úpravu.

• rezať živý plot, ked' je suchý;
• nastavit rýchlost pohybu rezania vhodnú pre stav krovín;
• použit čo najvhodnejšiu techniku s ohl'adom na pracovnú činnosť, ktorá má byť vykonaná.

V prípade, že chcete použiť stroj na dlhšiu dobu, ako umožňuje štandardný akumulátor, je potrebné:

- zakúpiť druhý štandardný akumulátor a okamžite vymeníť vybitý akumulátor, bez ohrozenia plynulosti použitia;

- zakúpiť akumulátor s predlženou výdržou v porovnaní so štandardným akumulátorom (ods. 16.1).

8.2.2 Vybratie a nabitie akumulátora

1. Stlačte zaistovacie tlačidlo umiestnené na akumulátore na stroji (obr. 13.A) alebo na batohu (obr. 14.A) (ak je súčasťou výbavy);
2. vyberte akumulátor zo stroja (obr. 13.B) alebo z batoha na akumulátory (obr. 14.B) (ak je súčastou výbavy);
3. vložte akumulátor (obr. 15.A) do miesta jeho uloženia v nabíjačke akumulátora (obr. 15.B);
4. pripojte nabíjačku akumulátora (obr. 15.B) do zásuvky elektrickej siete s napätím zodpovedajúcim údaju uvedenému na štítku;
5. dbajte na to, aby bol akumulátor stále úplne nabitý. Pri jeho nabíjaní sa riad'te pokynmi uvedenými v samostatnom návode k akumulátoru/nabíjačke akumulátora.

POZNÁMKA Akumulátor je vybavený ochranou, ktorá zabráni jeho nabitiu, ked' sa teplota prostredia nepohybuje v rozmedzí od 0 do 45 °C.

POZNÁMKA Akumulátor môže byť nabitý kedykol'vek, tiež čiastočne, bez rizika jeho poškodenia.

8.2.3 Spätná montáž akumulátora do stroja

1. vyberte akumulátor z jeho uloženia v nabíjačke akumulátorov (obr. 16.A) (po ukončení nabíjania ho nenechávajte dlho d'alej nabíjať);
2. odpojte nabíjačku akumulátora (obr. 16.B) zo zásuvky elektrickej siete;
3. vložte akumulátor do jeho uloženia na stroji (obr. 10.A) alebo do jedného z uložení batoha na akumulátory (obr. 4) (ak je súčasťou výbavy);
4. potlačte akumulátor až na doraz, kým nezačujete cvaknutie, ktoré ho zablokuje v správnej polohe a zaistuje elektrický kontakt.

8.3 ČISTENIE STROJA A MOTORA

Aby ste znížili riziko požiaru, udržujte stroj, hlavne motor, bez zvyškov lístia, vetví alebo prebytočného mazacieho tuku.

• Po každom použití vyčistite stroj čistou handrou, navlhčenou v neutrálnom čistiacom prostriedku.
• Odstráňte akúkol'vek stopu vlhkosti jemnou a suchou handrou. Vlhkošť môže spôsobit’ riziko zásahu elektrickým prúdom.
• Nepoužívajte agresívne čistiace prostriedky, ani rozpúšťadlá na čistenie plastových súčastí alebo rukováti.
• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.
• Aby sa zabránilo prehriatiu a poškodeniu motora nebo akumulátora, vždy sa uistite, že sú mriežky pre nasávanie chladiaceho vzduchu čisté, a že nie sú upchaté nečistotami.

8.4 ČISTENIE A MAZANIE REZACIEHO ZARIADENIA

Po každej pracovnej činnosti je vhodné očistiť a namazať nože kvôli zvýšeniu ich účinnosti a životnosti:

Nedotýkajte sa kosiaceho zariadenia, dokial' nebol vybratý akumulátor a dokial' kosiace zariadenie nie je úplne zastavené.

• Uved'te stroj do vodorovnej polohy tak, aby bol dobre opretý o terén.
• Očistite nože suchou handrou; v prípade odolných nečistôt použite kefu.
• Namažte nože pozdlíž ich horného okraja aplikáciou tenkej vrstvy špecifického oleja, podľa možností takého typu, ktorý nespôsobuje znečistenie životného prostredia.

8.5 UPEVNOVACIE MATICE A SKRUTKY

• Udržujte skrutky a matice dotiahnuté, aby ste mohli byt stále istí bezpečnou činnosťou stroja.
• Pravidelne kontrolujte riadne upevnenie rukováti.

9. MIMORIADNA ÚDRŽBA

9.1 MIMORIADNA ÚDRŽBA REZACIEHO ZARIADENIA

⚠️ Nedotýkajte sa strihacieho zariadenia, dokial' nebol vybratý akumulátor a dokial' strihacie zariadenie nie je úplne zastavené.

Ak sú nože používané v súlade s uvedenými pokynmi, nevyžadujú žiadnu údržbu ani brúšenie.

9.1.1 Kontrola

⚠️ Pravidelne kontrolujte, či nože nie sú ohnuté, poškodené alebo opotrebované, a či sú skrutky dostatočne dotiahnuté.

Nie je potrebné žiadne nastavovanie vzdialenosti rezných nástrojov, pretože ich vzájomná vzdialenost bola prednastavená vo výrobnom závode.

9.1.2 Brúsenie

Brúsenie je potrebné pri poklese rezného výkonu a pri opakovanom zaseknutí konárov.

Z bezpečnostných dôvodov je dôležité, aby bolo nabrúšenie vykonané Špecializovaným strediskom, ktoré má k dispozícii vhodné vybavenie na vykonanie potrebných úkonov bez rizika

Rezný nástroj s opotrebovaným ostrím esmie brúsít', ale musí sa vymenit'.

9.1.3 Výmena

Nôž sa nesmie nikdy opravovat' a je ebné ho vymenit' pri prvých náznakoch kodenia alebo po prekročení medzných nôt brúsenia. Z bezpečnostných odov je vhodné, aby bola výmena onaná Špecializovaným strediskom.

Vzhl'adom k vývoju výrobku by mohli byť nože uvedené v tabul'ke „Technické parametre“, medzitým vymenené za iné s obdobnými vlastnosťami vzájomnej zamenitel'nosti a bezpečnosti prevádzky.

10. SKLADOVANIE

DÔLEŽITÉ Bezpečnostné pokyny, ktoré je potrebné dodržiavať počas skladovania, sú opísané v odseku 2.4. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhlí vážnym rizikám a nebezpečenstvu.

10.1 USKLADNENIE STROJA

Ked' sa chystáte stroj uskladnit:

1. vyberte akumulátor z miesta jeho uloženia a dajte ho nabit (ods. 8.2.2);
2. pri zastavenom rezacom zariadení nasad'te ochranný kryt noža;
3. pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnúť motor;
4. vyčistite ho (ods. 8.3);

5. skontrolujte, či žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko;

6. Stroj skladujte:

7. v suchom prostredí;
   – chránený pred poveternostnými vplyvmi;
   – na mieste, ktoré nie je prístupné deťom;
   – pred uskladnením stroja sa uistite, že ste odložili kl'úče alebo náradie použité pri údržbe.

10.2 USKLADNENIE AKUMULÁTORA

Akumulátor je potrebné uchovávať v tieni, v chlade a v prostrediach bez výskytu vlhkosti.

POZNÁMKA V prípade dlhšej nečinnosti nabíte akumulátor každé dva mesiace, aby sa predlížila jeho životnosť.

11. MANIPULÁCIA A PREPRAVA

Vždy, ked' je potrebné manipulovať so strojom alebo ho prepravovať:

• zastavte stroj (odst. 7.5);
  – vyberte akumulátor z miesta jeho uloženia a dajte ho nabit (ods. 8.2.2);
  – pri zastavenom rezacom zariadení nasad'te ochranný kryt noža;
  – použite hrubé pracovné rukavice;
  – uchopte stroj výhradne za rukoväti a nasmerujte rezacie zariadenie do opačného smeru ako smer postupu.

Pri preprave stroja na kamióne je potrebné: – náležite zaistiť stroj lanami alebo reťazami; – umiestniť stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo.

12. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používatel’. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.
• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.

- Nie sú povolené neoriginálne náhradné diely a príslušenstvo; Použitie neoriginálnych náhradných dielov a príslušenstva ohrozuje bezpečnosť stroja a zbavuje výrobcu akejkoľvek povinnosti alebo zodpovednosti.

- Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli

Záruka sa vzťahuje na všetky chyby materiálu a na výrobné chyby. Používatel' musí pozorne sledovať všetky pokyny dodané v priloženej dokumentácii. Záruka sa nevzťahuje na škody spôsobené:

• chýbajúcim zoznámením sa so sprievodnou dokumentáciou;

• nepozornostou;

• nevhodným alebo nedovoleným použitím a montážou;

• použitím neoriginálnych náhradných dielov;
• použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

• bežné opotrebovanie spotrebných materiálov ako kolesá, čepele, poistné skrutky a káble;
• bežné opotrebovanie.

Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho vyplývajúce z vlastných národných zákonov nie sú žiadnym spôsobom obmedzené touto zárukou.

14. TABUL'KA ÚDRŽBY

Úkon Interval Poznámky
STROJ
Kontrola všetkých upevnení	Pred každým použitím ods.	8.5
Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov	Pred každým použitím ods.	7.2
Overenie stavu nabitia akumulátora	Pred každým použitím *
Nabitie akumulátora	Po každom použití ods.	8.2.2*
Čistenie stroja a motora	Po každom použití ods.	8.3
Čistenie a mazanie rezacieho zariadenia	Po každom použití ods.	8.4
Kontrola prípadného poškodenia stroja. V prípade potreby sa obrátte na autorizované servisné stredisko.	Po každom použití -
Kontrola strihacieho zariadenia	Po každom použití ods.	9.1.1
Brúsenie strihacieho zariadenia	- ods. 9.1.2	**
Výmena kosiaceho zariadenia	- ods. 9.1.3	**

* Preštudujte si návod na použitie akumulátora/nabíjačky akumulátora.
** Úkon, ktorý musí byť vykonaný vaším Predajcom alebo Špecializovaným strediskom

15. IDENTIFIKÁCIA PORÚCH

PROBLÉM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
1. Pri stlačeníbezpečnostného tlačidlanedôjde k rozsvieteniuzelenej kontrolky	Chýba akumulátor, alebonie je správne vložený	Uistite sa, že je akumulátor správne umiestnený (ods. 8.2.3)
2. Po stlačeníbezpečnostnéhotlačidla sa nerozsvietizelené svetielko,kontrolka (obr. 6.F) bliká	Vybitý akumulátor Skontrolujte stav nabitia akumulátoraa podl’a potreby ho dobite (ods. 8.2.2)

PROBLÉM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
3. Zastavenie motora počas pracovnej činnosti	Akumulátor nie je správne vložený Uistite sa, že je akumulátor správne umiestnený (ods. 8.2.3)
4. Motor sa zastaví počas pracovnej činnosti a kontrolka (obr. 6.F) bliká	Vybitý akumulátor Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite. (ods. 8.2.2)
5. S pákou ovládania noža a s aktivovaným bezpečnostným vypínačom sa strihacie zariadenie nepohybuje	Krovinorez je poškodený. Nepoužívajte krovinorez. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na servisné stredisko.
6. Rezacie zariadenie sa príliš zahrieva počas pracovnej činnosti	Mazanie rezných nástrojov je nedostatočné	Zastavte stroj, vyčkajte na zastavenie rezacieho zariadenia, odopnite akumulátor a namažte rezné nástroje (ods. 8.4)
7. Rezacie zariadenie príde do styku s vedením alebo s elektrickým káblom	- NEDOTÝKAJTE SA NOŽA, PRETOŽE BY SA MOHOL STAŤ ZDROJOM ZÁSAHU ELEKTRICKÝM PRÚDOM! Pri manipulácii so strojom ho uchopte výhradne za izolovanú zadnú rukovát a umiestnite ho opatrne dostatočne d’aleko od seba. Prerušte prívod prúdu, ktorý zásobuje vedenie alebo odpojte kábel a odopnite akumulátor skôr, ako začnete uvolňovať zuby rezného nástroja.
8. Rezacie zariadenie príde do styku s cudzím predmetom.	- Zastavte stroj, vyberte akumulátor a: - skontrolujte škody; - skontrolujte, či niektoré časti nie sú uvol’nené a podľa potreby ich dotiahnite; - zabezpečte opravu alebo výmenu poškodených častí za časti s ekvivalentnými parametrami.
9. Nadmerný hluk a/ alebo vibrácie počas pracovnej činnosti	Povolené alebo poškodené súčasti Zastavte stroj, vyberte akumulátor a: - skontrolujte škody; - skontrolujte, či niektoré časti nie sú uvol’nené a podľa potreby ich dotiahnite; - zabezpečte opravu alebo výmenu poškodených častí za časti s ekvivalentnými parametrami.
10. Zo stroja vychádza počas jeho použitia dym	Krovinorez je poškodený. Nepoužívajte krovinorez. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na servisné stredisko.
11. Kapacita akumulátora je nedostatočná	Náročné podmienky použitia s vyšším prúdovým odberom	Optimalizujte použitie (ods. 8.2.1)
	Akumulátor s nízkym výkonom s ohľadom na prevádzkové nároky	Použite druhý akumulátor alebo akumulátor s vyšším výkonom (ods. 16.1.)
	Pokles kapacity akumulátora Zakúpte si nový akumulátor
PROBLÉM PRAVDEPODOBNA PRÍČINA RIEŠENIE
12. Nabíjačka akumulátora nenabíja akumulátor	Akumulátor nie je správne vložený do nabíjačky akumulátora	Skontrolujte, či je vloženie správne (ods. 8.2.3)
	Nevhodné podmienky prostredia Nabíjajte	ve prostredí s vhodnou teplotou (pozrite návod k akumulátoru/nabíjačke akumulátora)
	Znečistené kontakty Očistite kontakty
	Chýba napätie pre nabíjačku akumulátora	Skontrolujte, či je zástrčka riadne vložená a či je v zásuvke elektrickej siete prúd
	Chybná nabíjačka akumulátora Vymeňte	ju za originálny náhradný diel
		Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora
13. Kontrolka (obr. 6.F) trvalo svieti	Zlyhala autokontrola	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
14. Kontrolka (obr. 6.F) bliká	Chyba komunikácie akumulátora	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
	Rotor je zablokovaný	Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.
	Prúdové preťaženie	Optimalizujte používanie stroja.

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obrátte sa na vášho obchodného zástupcu.

16. VOLITEL'NÉ PRÍSLUŠENSTVO

16.1 ALTERNATÍVNE AKUMULÁTORY

K dispozícii sú akumulátory rôznej kapacity, aby bolo možné prispôsobit sa rôznym prevádzkovým potrebám (obr. 17). Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul'ke „Technické parametre“.

16.2 NABÍJAČKA AKUMULÁTORA

Zariadenie, ktoré sa používa na nabíjanie akumulátora: rýchle (obr. 18.A), štandardné (obr. 18.B).

16.3 BATOH NA AKUMULÁTORY

Zariadenie, ktoré umožňuje uloženie dvoch akumulátorov a poskytuje elektrický prúd potrebný na prevádzku stroja. Obsahuje kábel na pripojenie k stroju (obr. 1.l) a prepínač (obr. 5.B), ktorý umožňuje vybrať jeden z dvoch akumulátorov (poloha „1“ a „2“) a „OFF“.

16.4 SIMULÁTOR AKUMULÁTORA

Zariadenie, ktoré po vložení do uloženia stroja umožňuje používať batoh na akumulátory.

KAZALO

1. SPLOŠNE INFORMACIJE....1
2. VARNOSTNI PREDPISI....2
3. SPOZNAVANJE STROJA 4

3.1 Opis stroja in namen uporabe 4
3.2 Opozorilni znaki....5
3.3 Identifikacijska tablica izdelka 5
3.4 Glavni sestavni deli.... 5

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti ST. S.p.A. a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
