MANUAL DE UTILIZARE SHT 700 AE STIGA

Maşină de tăiat garduri vii portabilă alimentată cu baterie MANUAL DE INSTRUCTIUNI

ATENTIE: înainte de a utiliza mașina, citiți cu atenție manualul de față.

[2] Tensiune de alimentare MAX

[3] Tensiune de alimentare NOMINALÅ

[4] Viteaza fără sarcină

[5] Viteză lamă

[6] Lungime de tăiere

[7] Capacitate de tăiere

[8] Greutate fără grupul accumulator

[9] Codul dispozitivului de tăiere

[10] Nivel de presiune acustică (în conformitate cu EN 60745-1)

[11] Nesiguranță în măsurare

[12] Nivel de putere acustică măsurat (în conformitate cu EN 60745-1)

[13] 'Nivel de putere acustică garantat (în conformitate cu 2000/14/EC)

[14] Nivel de vibrații (în conformitate cu EN 60745-1)

[15] Accesorii la cerere

[16] Grupul accumulator

[17] Alimentator pentru baterie

[18] Rucsac pentru baterii

[19] Simulator de baterie

(*) Această baterie poate fi utilizată doar cu rucsac pentru baterii. Se interzice introducerea bateriei în locașul de pe mașină.

a) OBSERVATIE: valoarea totală declarată a vibrațiilor a fost măsurată ținându-se cont de o metodă de probă normalizată și poate fi utilizată pentru a compara instrumentele între ele. Valoarea totală a vibrațiilor poate fi utilizată și pentru o evaluare preliminară a expunerii.

b) AVERTISMENT: emisia de vibrații în utilizarea efectivă a instrumentului poate fi diferită față de valoarea totală declarată, în funcție de modurile în care se utilizează instrumentul. Din acest motiv este nevoie ca, în timpul sesiunii de lucru, să se adopte următoarele măsuri de siguranță menite să protejeze operatorul: purțarea mănușilor în timpul utilizării, limitarea duratei de utilizarea a mașinii și scurtarea duratei în care se ține apăsată maneta de comandă a acceleratorului

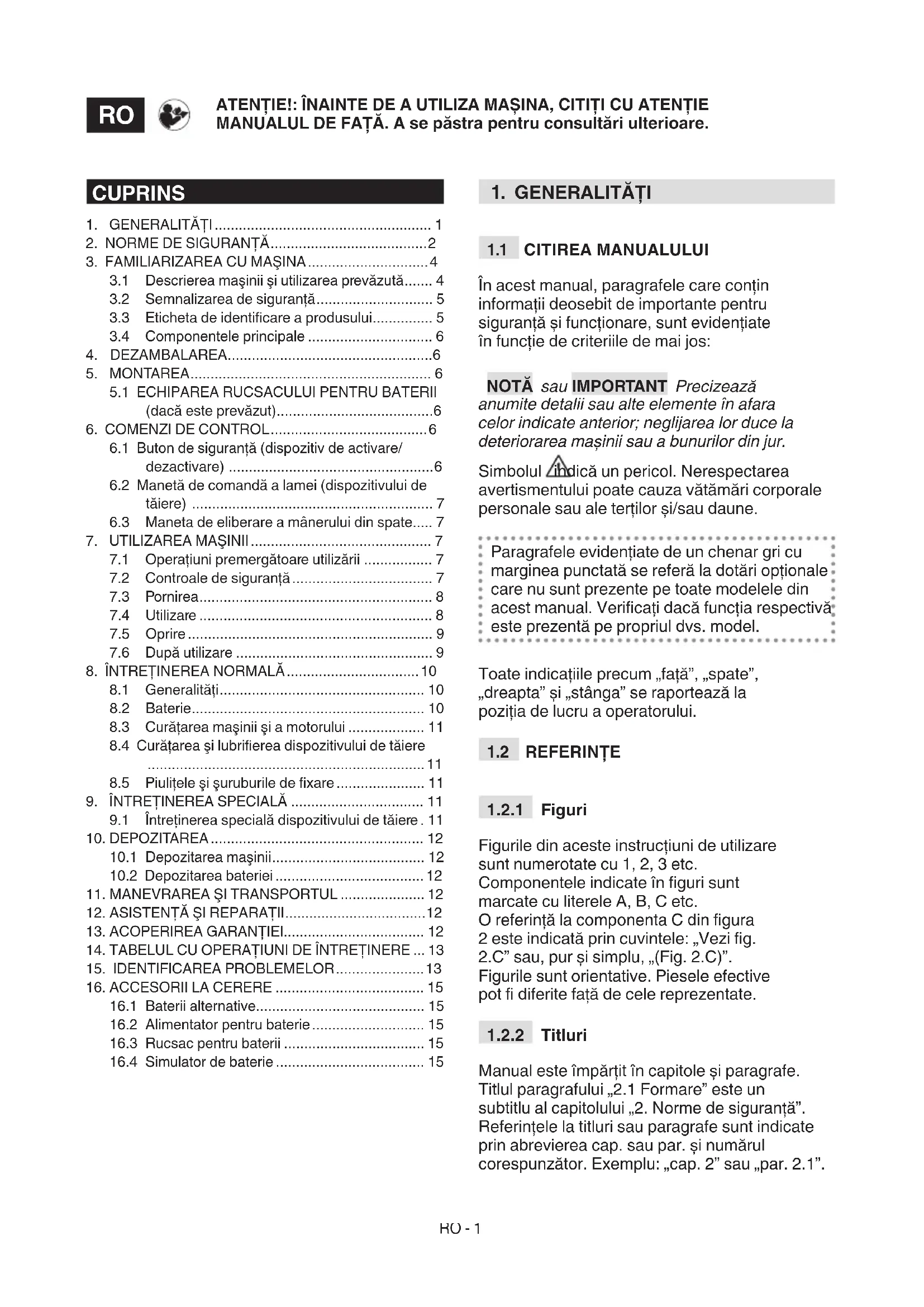

3.1 Descrierea maşinii și utilizarea prevăzută..... 4
3.2 Semnalizarea de siguranță.... 5
3.3 Eticheta de identificare a produsului.... 5
3.4 Componentele principale 6

1. DEZAMBALAREA....6

2. MONTAREA....6

5.1 ECHIPAREA RUCSACULUI PENTRU BATERII (dacă este prevăzut)....6

1. COMENZI DE CONTROL....6

6.1 Buton de siguranță (dispozitiv de activare/dezactivare)....6
6.2 Manetă de comandă a lamei (dispozitivului de tăiere) 7
6.3 Maneta de eliberare a mânerului din spate..... 7

1. UTILIZAREA MAŞINII 7

7.1 Operațiuni premergătoare utilizării ...... 7
7.2 Controale de siguranță 7
7.3 Pornirea....8
7.4 Utilizare 8
7.5 Oprire 9
7.6 După utilizare 9

1. ÎNTRETINEREA NORMALĂ....10

8.1 Generalități.... 10
8.2 Baterie....10
8.3 Curățarea mașinii și a motorului 11
8.4 Curățarea și lubrifierea dispozitivului de tăiere 11
8.5 Piulitele și șuruburile de fixare.... 11

1. ÎNTRETINEREA SPECIALĂ 11

9.1 Întreținerea specială dispozitivului de tăiere . 11

1. DEPOZITAREA 12

10.1 Depozitarea maşinii.... 12
10.2 Depozitarea bateriei 12

1. MANEVRAREA ŞI TRANSPORTUL 12
2. ASISTENTĂ ȘI REPARAȚII....12
3. ACOPERIREA GARANTIEI.... 12
4. TABELUL CU OPERATIUNI DE ÎNTRETINERE ... 13
5. IDENTIFICAREA PROBLEMELOR....13
6. ACCESORII LA CERERE 15

16.1 Baterii alternative.... 15
16.2 Alimentator pentru baterie 15
16.3 Rucsac pentru baterii 15
16.4 Simulator de baterie 15

1. GENERALITĂȚI

1.1 CITIREA MANUALULUI

În acest manual, paragrafele care conțin informații deosebit de importante pentru siguranță și funcționare, sunt evidențiate în funcție de criteriile de mai jos:

NOTĂ sau IMPORTANT Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea mașinii sau a bunurilor din jur.

Simbolul ăindică un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terților și/sau daune.

Paragrafele evidențiate de un chenar gri cu marginea punctată se referă la dotări opționale care nu sunt prezente pe toate modelele din acest manual. Verificați dacă funcția respectivă este prezentă pe propriul dvs. model.

Toate indicațiile precum „față”, „spate”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

1.2 REFERINȚE

1.2.1 Figuri

Figurile din aceste instrucțiuni de utilizare sunt numerotate cu 1, 2, 3 etc.

Componentele indicate în figuri sunt marcate cu literele A, B, C etc.

O referință la componenta C din figura

2 este indicată prin cuvintele: „Vezi fig.

2.C" sau, pur și simplu, „(Fig. 2.C)".

Figurile sunt orientative. Piesele effective pot fi diferite față de cele reprezentate.

1.2.2 Titluri

Manual este împărțit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranță”. Referințele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”.

2. NORME DE SIGURANTĂ

2.1 FORMARE

ACEASTĂ MAŞINĂ POATE CAUZA RĂNIRI ȘI LEŽIUNI GRAVE. Citiți cu

atenție instrucțiunile pentru o corectă utilizare, pregătire, întreținere, pornire și oprire a mașinii.

Familiarizați-vă cu comenzile și modul adecvat de folosire a mașinii. îndeți-vă să opriți rapid mașina.

• Nu lăsați niciodată copiii sau persoanele care nu și-au însușit instrucțiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.
• Nu utilizați niciodată mașina dacă sunteți obosit, vă simții rău sau dacă ați luat medicamente, ați consumat droguri, alcool ori alte substanțe nocive care pot afecta reflexele sau atenția.
• Amintiți-vă că operatorul sau utilizatorul este responsabil de accidentele sau situațiile neprevăzute care pot apărea și care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potențiale pe terenul pe care va lucra, el fiind obligat să adopte toate precauțiile necesare pentru garantarea propriei siguranțe și a celor din jur, mai ales pe terenurile în pantă, accidentate, alunecoase sau fără stabilitate.
• Dacă cedați sau împrumutați mașina unui terț, asigurați-vă că utilizatorul a luat cunoștință de instrucțiunile de utilizare conținute în manualul de față.

2.2 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

• Purtați îmbrăcăminte de protecție strânsă pe corp, dotată cu protecție împotriva tăierii, mănuși antivibrații, cască, ochelari de protecție, măști antipraf, antifoane pentru protecția auzului și încălțăminte cu talpa aderentă antităiere.
• Nu purtați eșarfe, halate, lanțuri, brățări, îmbrăcăminte cu părți fluturânde, cu șiret ori cu cravată, sau orice alt accesoriu atârnat sau larg, care s-ar putea agăța de organele mașinii aflate în mișcare sau de alte obiecte sau materiale de la locul de muncă.
• Strângeti-vă părul, dacă este lung, în mod adecvat.

Zona de lucru / Maşina

• Inspectați complet întreaga zonă de lucru și îndepărtați absolut orice ar putea să rămână prins în lamă, să o deterioreze sau să cauzeze vătămări corporale grave operatorului (cabluri, fire electrice, chingi etc.).
• Fiți întotdeauna conștienți de ceea ce vă înconjoară și fiți atenți la posibilele pericole pe care ați putea să nu le percepeți din cauza zgomotului mașinii.
• Pentru a elimina riscul declanşării incendiilor, nu lăsați mașina cu motorul cald în mijlocul frunzelor sau ierbii uscate.

2.3 ÎN TIMPUL UTILIZĂRII

Zona de lucru

• Nu utilizați maçina în zone cu risc de explozie, în apropierea lichidelor inflamabile, a gazului și a prafului. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.
• Lucrați numai la lumina zilei sau cu un bun sistem de iluminare și în condiții de vizibilitate bună.
• Nu permiteți apropierea persoanelor, copiilor și animalelor de zona de lucru. Copiii trebuie să fie supravegheați de un alt adult.
• Asigurați-vă că persoanele din jur se află la cel puțin 15 m de mașină.
• Evitați pe cât posibil să lucrați pe un teren umed sau alunecos, accidentat sau înclinat excesiv, deoarece acestea nu garantează stabilitatea operatorului în timpul muncii.
• Mașina nu trebuie expusă la ploaie sau la umezeală. Apa care ajunge la scule mărește riscul de electrocutare.
• Acordati o atenție deosebită neregularităților terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.
• Fiți deosebit de atenți în apropierea râpelor, şanțurilor sau terasamentelor.
• Atunci când utilizati mașina aproape de drum, fiti atenți la trafic.
• Fiți atenți în apropierea cablurilor electrice sub tensiune.

Norme de comportament

• În timpul sesiunii de lucru, mașina trebuie să fie tinută foarte bine, cu ambele mâini.
• Suimti elektros prietaisą tik izoliuotose rankenu vietose kadangi ašmenys galėtu jeiti į kontaktą su paslėptais laidais. Pjovimo ašmenų kontaktavimas su laidu įtampoje gali išprovokuoti prietaiso metalinių detalių įtampa ir sudaryti elektros sukrėtimą operatoriui.
• Evitați contactul corpului cu suprafețele legate la masă sau la pământ, de exemplu: țevi, calorifere, aragazuri, frigidere. Riscul

de electrocutare crește în situația în care corpul este legat la masă sau la pământ.

• Adoptați o poziție fermă și stabilă și mențineți un comportament precaut.
• Evitați folosirea scărilor sau platformelor care nu au stabilitate.
• Nu alergați niciodată, ci mergeți la pas.
• Tineți întotdeauna mâinile și picioarele la distanță de dispozitivul de tăiere, atât la punerea în funcțiune a mașinii, cât și în timpul utilizării acesteia.

- Atenție: lamele continuă să se miște câteva secunde și după stingerea motorului.

- Fiți atenți să nu loviți lama puternic de corpuri străine; fiți atenți la proiectarea eventuală a materialelor, cauzată de alunecarea lamelor.

• în cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și țineți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim ajutor cea mai potrivită situației respective și apelați la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.

- Expunerea îndelungată a operatorului la vibrații poate cauza leziuni și afecțiuni neurovasculare (cunoscute sub numele de «fenomenul lui Raynaud» sau «boala degetelor albe»), mai ales la persoanele cu afecțiuni circulatorii. Simptomele pot apărea la mâini, la articulația mâinii sau la degete și se manifestă prin pierderea sensibilității, amorțire și mâncărime, decolorarea sau modificarea structurală a pielii. Aceste efecte se pot amplifica la temperaturi scăzute și/sau la strângerea excesivă a mânerelor. La apariția simptomelor de mai sus, este necesar să reduceți durata utilizării mașinii și să apelați la medic.

Limitări de utilizare

• Mașina nu poate fi utilizată de persoane care nu o pot ține cu ambele mâni sau care nu își pot păstra echilibrul în picioare, în timpul muncii.
• Nu folositi niciodată mașina cu protecțiile deteriorate, lipsă sau poziționate incorect.

• Nu folositi scula electrică dacă întrerupătorul nu funcționează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot fi acționate de la întrerupător sunt periculoase și trebuie să fie reparate.

• Nu dezarmați, nu dezactivați, nu îndepărtați și nu umblați la sistemele de securitate/microîntrerupătoarele de pe mașină.

• Nu forțați mașina și nu folosiți o mașină de putere mică pentru a efectua operații grele; utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

2.4 ÎNTRETINEREA, DEPOZITAREA

Efectuarea unei întrețineri periodice și a unei depozitări corecte mentine siguranța mașinii și a nivelului de performanță.

Întreținerea

• Nu folosiți mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să fie înlocuite și nu reparate.
• Nivelul de zgomot și de vibrații din instrucțiunile de față reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii influențează semnificativ producerea de emisii sonore și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați întreținerea mașinii, purtați căști de protecție și luați pauze în timpul sesiunii de lucru.

Depozitarea

- Pentru a reduce riscul de incendiu, nu lăsați containerele cu deșeuri într-o încăpere.

2.5 BATERIA / ÎNCĂRCĂTORUL BATERIEI

IMPORTANT Următoarele norme de siguranță cuprind indicațiile de siguranță din manualul specific al bateriei și al încărcătorului de baterie, anexat mașinii.

• Pentru a încărca bateriile utilizați doar un încărcător de baterii recomandat de producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.
• Utilizați exclusiv bateriile specifice recomandate pentru aparatul dumneavoastră. Utilizarea altui tip de baterii poate provoca leziuni sau un incendiu.
• Asigurați-vă că aparatul este oprit înainte de a introduce bateria. Montarea unei baterii într-un aparat electric pornit poate provoca incendii.
• Păstrați bateria neutilizată departe de agrafele de birou, monede, chei, cuie, şuruburi sau

alte mici obiecte metalice care pot da naştere unui scurtcircuit. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.

• Nu utilizati încărcătorul de baterii în locuri în care pot exista vapori, substanțe inflamabile sau pe suprafețe care se pot aprinde cu ușurință, cum ar fi hârtia, materialele textile etc. În timpul încărcării, încărcătorul de baterii se încălzește și ar putea provoca un incendiu.
• În timpul transportării accumulatorilor, aveți grijă să nu se conecteze contactele între ele și nu folosiți pentru transportul acestora containere de metal.

2.6 OCROTIREA MEDIULUI ÎNCONJURĂTOR

Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneficiul unei coabitări civilizate și a mediului în care trăim.

• Evitați să fiți un factor de tulburare a liniștii publice. Utilizați maçina numai în intervale de timp rezonabile (nu dimineața devreme sau seara târziu, când i-ați putea deranja pe alții).
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate
• Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local.

Nu aruncați aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice

și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să fie colectate separat, pentru a putea fi refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groapa de gunoi, substanțele dăunătoare se pot infiltra în pătura de apă de unde pot intra în circuitul apei și deci în alimente, dăunând sănătății și bunăstării dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care I-ați achiziționat.

Li-ion

La sfârșitul duratei de viață utilă, eliminați bateriile cu atenția cuvenită pentru mediul înconjurător. Bateria conține material periculos pentru dvs. și pentru mediu. Aceasta trebuie să fie îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu.

Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

3. FAMILIARIZAREA CU MAŞINA

3.1 DESCRIEREA MAŞINII ŞI UTILIZAREA PREVÄZUTÄ

Această mașină este un echipament de grădinărit, mai precis o mașină de tăiat garduri vii portabilă alimentată de la baterie.

În principal, mașina este formată dintr-un motor care acționează un dispozitiv de tăiere.

Operatorul poate acționa comenzile principale păstrând întotdeauna distanța de siguranță față de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru:

• tăierea și uniformizarea arbuștilor și a gardurilor vii, formate din arbuști cu ramuri de dimensiuni reduse (secțiune de maximum 15 mm);
• utilizarea de către un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

• tăierea ierbii în general și în special în apropiere de borduri;
• fragmentarea materialelor pentru îngrășarea solului;
• lucrări de cioplire;
• folosirea maşinii cu dispozitivul de tăiere deasupra nivelului umerilor;

• folosirea maşinii pentru tăierea materialelor care nu sunt de origine vegetală;

• utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul "Specificații tehnice". Pericol de răniri și leziuni grave;

• folosirea maşinii cu mai mulți conducători.

IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuiend să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. A fost proiectată pentru amatori.

3.2 SEMNALIZAREA DE SIGURANTĂ

Pe maşină apar diverse simboluri (Fig. 2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenția și grija necesare.

Semnificatia simbolurilor:

ATENTIE! PERICOL! Această mașină poate fi periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător.

ATENTIE! Înainte de a utiliza această mașină, citiți manualul de instrucțiuni.

Utilizați protectii auditive, ochelari.

Purtați mănuși de lucru groase și antialunecare.

Nu lăsați mașina în ploaie (sau în încăperi cu umiditate)

PERICOL DE PROIECTII! Fiți atenți la posibilele proiectii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor.

PERICOL DE PROIECTII! În timpul utilizării uneltei, îndepăratați orice persoană sau animal domestic pe o rază de 15 m de aceasta.

Risc de tăiere! Nu vă apropiati mâinile și picioarele de lame.

Clasa II Izolare dublă

IMPORTANT Etichetele adezive deteriorate sau care nu mai pot fi citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE A PRODUSULUI

Eticheta de identificare conține următoarele date (Fig. 1):

1. Marcă de conformitate CE
2. Numele și adresa Constructorului
3. Nivel de putere acustică
4. Cod articol
5. Modelul maşinii
6. Numărul de serie
7. Anul de fabricatie
8. Tensiune de alimentare

Transcrieti datele de identificare a maşinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

IMPORTANT Folosiți datele de identificare de pe eticheta de identificare a produsului de fiecare dată când contactați atelierul autorizat.

IMPORTANT Exemplul declarației de conformitate se află în ultimele pagini ale manualului.

3.4 COMPONENTELE PRINCIPALE

Mașina este alcătuită din următoarele componente principale, care au funcțiile descrise în continuare (Fig.1):

A. Motor: furnizează mișcare la dispozitivul de tăiere.
B. Lamă (Dispozitiv de tăiere): este elementul care efectuează tăierea ierbii.
C. Mâner față: permite conducerea mașinii și conține întrerupătorul de siguranță.
D. Mâner spate: permite conducerea maşinii și conține comenzile de control principale.
E. Carter de protecție lamă (pentru transportul și manipularea mașinii): protejează contra contactelor involuntare cu dispozitivul de tăiere, care pot cauza vătămări grave.
F. Baterie (accesorii la cerere, par. 16.1): dispozitiv care furnizează curent electric la unealtă; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific.
G. Încărcător de baterii (accesorii la cerere, par. 16.2): dispozitiv folosit la încărcarea bateriei; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific. Sunt disponibile două modele pentru încărcătorul de baterii: G1 (încărcare rapidă a bateriei); G2 (încărcare standard a bateriei).
H. Rucsac pentru baterii (accesoriu la cerere, par. 16.3): dispozitiv care permite depozitarea bateriilor.
I. Cablu de conectare: cablu care permite conectarea maşinii la rucsacul pentru baterii.
J. Simulator de baterie (accesoriu la cerere, par. 16.4): dispozitiv care, dacă este introdus în compartimentul mașinii, permite utilizarea rucsacului pentru baterii.

4. DEZAMBALAREA

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

⚠️ Dezambalarea trebuie să fie efectuată pe o suprafață dreaptă și solidă, cu suficient spațiu pentru manipularea mașinii și a ambalajelor, cu instrumentele de lucru corespunzătoare.

1. Deschideți cutia cu grijă, fiind atenți să nu pierdeți componentele.

2. Consultați documentele din cutie, inclusiv aceste instructiuni.

3. Scoateți maçina din cutie.
4. Eliminați cutia și ambalajele conform reglementărilor locale.

5. MONTAREA

5.1 ECHIPAREA RUCSACULUI PENTRU BATERII (DACĂ ESTE PREVĂZUT)

Rucsacul pentru baterii este livrat deja asamblat (Fig. 1.H) și poate fi desprins de pe suportul cu curele (Fig. 3) și transportat manual.

Pentru a elibera rucsacul pentru baterii, apăsați cele două butoane superioare (Fig. 3.A).

Locaşurile pentru baterii sunt amplasate în lateralul rucsacului, pe ambele părți (Fig. 4) În partea dreaptă a rucsacului se află:

• priză pentru cablu (Fig. 5.A)
• selectorul pentru baterie (Fig. 5.B)
• o priză USB pentru încărcarea altor dispositive (de ex., telefoane mobile) (Fig. 5.C).

Pentru a evita prezența unui cablu liber, există orificii pe ambele părți și în zona din spate prin care puteți trece cablul de alimentare.

6. COMENZI DE CONTROL

6.1 BUTON DE SIGURANTĂ (DISPOZITIV DE ACTIVARE/DEZACTIVARE)

La apăsarea acestui buton, se activează și se dezactivează circuitul electric al mașinii (Fig. 6.A).

Un led aprins: Circuitul electric al maşinii este activat (Fig. 6.B). Maşina este pregătită pentru utilizare. Ambele leduri aprinse: maşina funcționează.

Leduri stinse: circuitul electric este complet dezactivtat.

IMPORTANT în timpul deplasărilor, nu tineți niciodată degetul pe buton pentru a evita pornirile accidentale.

Pictograma „Atenție” (Fig. 6.F) se aprinde în cazul unei avari i a mașinii (consultați tabelul Identificarea problemelor, par. 15).

6.2 MANETĂ DE COMANDĂ A LAMEI (DISPOZITIVULUI DE TĂIERE)

Permite acționarea și reglarea vitezei lamei.

Actionarea dispozitivului de tăiere (Fig. 1.B) este posibilă doar dacă se apasă în același timp și maneta de comandă a lamei (Fig. 6.C) și întrerupătorul de siguranță (Fig. 6.D).

Dispozitivul de tăiere se oprește automat la eliberarea manetei sau a întrerupătorului de siguranță.

6.3 MANETA DE ELIBERARE A MÂNERULUI DIN SPATE

Maneta de eliberare (Fig. 6.E) permite reglarea mânerului din spate (fig. 1.D) în 3 poziții diferite față de dispozitivul de tăiere, pentru a se putea efectua cât mai comod operațiunile de finisare a gardurilor vii.

⚠️ Reglarea mânerului trebuie să fie efectuată cu butonul de siguranță dezactivat (lumină stinsă).

7. UTILIZAREA MAŞINII

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

7.1 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

Înainte de utilizarea maşinii, este necesar să efectuați o suită de controale și operații pregătitoare, pentru a vă asigura că munca se va desfășura în mod profitabil și în deplină siguranță.

Aşezati maşina în poziție orizontală, bine sprijinită pe sol.

7.1.1 Verificarea bateriei

Mașina este furnizată fără baterie. Cumpărați bateria cu capacitatea cea mai potrivită cerințelor operaționale și efectuați încărcarea completă, respectând indicațiile din manualul bateriei. Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

- Înainte de fiecare utilizare: - verificați starea de încărcare a bateriei urmând indicațiile din manualul bateriei.

7.1.2 Reglarea mânerului

⚠️ Efectuați operațiunea cu butonul de siguranță dezactivat (lumină stinsă).

1. Trageți înapoi maneta de eliberare a mânerului din spate (Fig. 7.A);
2. începeți să rotiți mânerul din spate (Fig. 7.B);
3. eliberați maneta de deblocare (Fig. 7.A);
4. rotiți mânerul până când se fixează cu un clic în poziția dorită.

IMPORTANT Înainte de a folosi maçina, asigurați-vă că maneta de deblocare a revenit complet în poziția de blocare și că mânerul din spate este foarte stabil.

Mânerul posterior trebuie să rămână în poziție verticală pe toată durata lucrului, independent de poziția în care se află dispozitivul de tăiere.

7.1.3 Utilizarea rucsacului (dacă este prevăzut)

1. Introduceți bateria în unul dintre compartimentele din rucsacul pentru baterii (Fig. 4), împingând-o până la capăt până ce se aude un clicul aferent blocării în poziție, asigurându-se astfel contactul electric;
2. conectați cablul la priza corespunzătoare (Fig. 5.A) și rotiți-l până când se aude clicul prin care se blochează în poziție și se asigură contactul electric;
3. ajustați curelele și închideți harnașamentul în față (Fig. 8).

7.2 CONTROALE DE SIGURANTĂ

Efectuați următoarele controale de siguranță și verificați dacă rezultatele corespund tabelului.

⚠️ Efectuati întotdeauna controalele de siguranță înainte de folosire.

7.2.1 Control general

Subiect Rezultat
Mânere (Fig. 1.C, Fig. 1.D) și protecții	Curățate, uscate, fixate corect și ferm pe mașină
Şuruburi pe mașină și pe lamă	Bine fixate (nu sunt slăbite)
Trecerile de aer de răcire Nu sunt blocate
Lamă (Fig. 1.B) Ascuțită, fără urme de deteriorare sau de uzură
Protecții Integre, nedeteriorate.
Baterie (Fig. 1.F) Nicio daună adusă învelișului său, nicio scurgere de lichid
Mașină Nicio urmă de deteriorare sau de uzură
Cabluri electrice Întreaga izolație intactă.Integre pentru a se evita producerea de scântei
Manetă de comandă a lamei (Fig. 6.C), întrerupător de siguranță (Fig. 6.D)	Trebuie să aibă o mișcare liberă, neforțată.
Ghid de probă Nicio vibrație anormală.Niciun sunet anormal

7.2.2 Test de functionare a maşinii

Actiune Rezultat
1. Introduceți bateria în compartimentul său (Fig. 10.A);2. apăsați butonul de siguranță (Fig. 9.A)	Trebuie să se aprindă lumina verde (circuit electric activat), iar dispozitivul de tăiere nu trebuie să se miște
Porniți mașina (par. 7.3 );1. acționați simultan maneta de comandă a lamei (Fig. 9.B) și întrerupătorul de siguranță (Fig. 9.C);2. eliberați maneta de comandă a lamei (Fig. 9.B) și întrerupătorul de siguranță (Fig. 9.C)	1. Lama trebuie să se miște2. Comenzile trebuie să revină automat și rapid în poziție neutră, iar lama trebuie să se oprească
1. Cu lama cuplată, trageți maneta de eliberare a mânerului din spate (Fig. 7.A)	1. Lama trebuie să se oprească

⚠️ Dacă un singur rezultat nu este corespunzător cu rezultatele

din tabelele următoare, se interzice folosirea mașinii! Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparație.

7.3 PORNIREA

7.3.1 Pornirea cu bateria

1. Îndepăratați protecția lamei (Fig. 1.E) (dacă este activată);
2. Asigurați-vă că lama nu atinge solul sau alte obiecte;
3. introduceți corect bateria în compartimentul său (Fig. 10.A);
4. apăsați butonul de siguranță (Fig. 9.A);
5. actionați simultan maneta de comandă a lamei (Fig. 9.B) și întrerupătorul de siguranță (Fig. 9.C).

7.3.2 Pornirea cu simulatorul de baterie (dacă este prevăzut)

1. Adoptați o poziție de lucru fermă și stabilă;
2. Asigurați-vă că lama nu atinge solul sau alte obiecte;
3. Introduceți corect simulatorul de baterie în locașul său de pe mașină (Fig.10.J)
4. cuplați cablul de conectare la simulatorul de baterie (Fig.10.I)
5. selectați bateria pe care doriți să o activați cu ajutorul selectorului (Fig. 5.B)
6. apăsați butonul de siguranță (Fig. 9.A)
7. acționați simultan maneta de comandă a lamei (Fig. 9.B) și întrerupătorul de siguranță (Fig. 9.C)

7.4 UTILIZARE

Pentru a efectua această operațiune cu mașina, procedați astfel:

- prindeți întotdeauna ferm mașina, cu ambele mâini, având dispozitivul de tăiere sub nivelului umerilor;

⚠️ Nu îndepărtați materialul tăiat sau țineți ferm materialul de tăiat în timp ce lama se află în funcțiune. Asigurați-vă că butonul de siguranță este dezactivat (lumină stinsă) când îndepărtați materialul tăiat.

OBSERVATIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protecție care oprește mașina și îi blochează funcționarea.

OBSERVATIE După un minut de inactivitate, dacă este pornită, mașina se oprește automat.

7.4.1 Tehnici de lucru

Vă recomandăm să tăiați prima dată cele două laturi verticale ale gardului viu și abia apoi partea de sus a acestuia.

OBSERVATIE Autonomia bateriei (și, prin urmare, zona cu plante care poate fi tunsă înainte de reîncărcare) este condiționată de diverși factori, descriși la par. 8.2.1.

7.4.1.a Tăiere verticală

Tăierea trebuie executată printr-o mișcare continuă de jos în sus, ținând lama la o distanță cât mai mare de corp (Fig. 11).

7.4.1.b Tăiere orizontală

Cele mai bune rezultate se obțin cu lama ușor înclinată (5° - 10°) pe direcția de tăiere, cu o mișcare în arc de cerc și înaintare lentă și constantă, în special în cazul în care gardul viu este foarte des (Fig. 12).

7.4.2 Recomandări de utilizare

Dacă, în timpul utilizării, lamele se blochează sau se prind în ramurile gardului:

1. opriți maçina imediat (par. 7.5);
2. așteptați ca dispozitivul tăiere să se oprească;
3. Îndepărtați bateria (par. 8.2.2);
4. Extrageti materialul prins.

7.4.3 Lubrifierea lamelor în timpul lucrului

Dacă dispozitivul de tăiere se încălzește excesiv în timpul lucrului, trebuie să lubrifiatii suprafețele interne lamelor. (par. 8.4).

⚠️ Această operațiune trebuie să fie executată cu mașina oprită și cu bateria îndepărtată din locașul său (par. 8.2.2).

7.5 OPRIRE

Pentru a opri maşina:

• eliberați maneta de comandă a lamei (Fig. 9.B) sau întrerupătorul de siguranță (Fig. 9.C);
• dezactivați butonul de siguranță (lumină stinsă) (Fig. 9.A).

⚠️ După ce ați oprit mașina, este necesar să treacă câteva secunde pentru ca dispozitivul de tăiere să se oprească.

Opriti întotdeauna mașina în următoarele situații:

– la fiecare schimbare a locatiei de muncă.

În timpul deplasărilor, nu țineți niciodată degetul pe butonul de siguranță pentru a evita pornirile accidentale.

7.6 DUPĂ UTILIZARE

7.6.1 După utilizarea cu bateria

• Îndepărtați bateria din locașul său și încărcați-o (par. 8.2.2).
• Cu dispozitivul de tăiere oprit, aplicați carterul de protecție al lamei (Fig. 1.E).
• Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
• Efectuați curățarea (par. 8.3).
• Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

7.6.2 După utilizarea cu simulatorul de baterie (dacă este prevăzut)

1. Mutati selectorul rucsacului pentru baterii în poziția „OFF” (oprit) (Fig. 5.B);
2. scoateți simulatorul de baterie de pe mașină (Fig. 13.J);
3. scoateți rucsacul pentru baterii;
4. decuplați cablul de conectare de la simulatorul de baterie (Fig.13.I) și de la rucsac (fig. 5.A)
5. scoateți bateria de pe rucsac (Fig. 14) și încărcați-o (par. 8.2.2);
6. lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
7. efectuați curățarea (par. 8.3);
8. asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

IMPORTANT Îndepărtați întotdeauna bateria (par. 8.2.2) și montați protecția lamei de fiecare dată când lăsați mașina neutilizată sau nesupravegheată.

8. ÎNTRETINEREA NORMALĂ

8.1 GENERALITĂȚI

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Înainte de efectuarea oricărei intervenții de întreținere:

• opriți maçina;
• îndepărtați bateria din locașul său și încărcați-o (par. 8.2.2);
• cu dispozitivul de tăiere oprit, aplicați carterul de protecție pe lamă (cu exceptia cazurilor de intervenție directă asupra acesteia);
• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
• purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție;
• citiți instrucțiunile corespunzătoare.

– Frecvențele și tipurile de intervenție sunt descrise pe scurt în "Tabelul pentru întreținere" (a se vedea cap. 14). Tabelul de mai jos are scopul de a vă ajuta să păstrați eficiența și siguranța mașinii dvs. Aici sunt indicate principalele intervenții de întreținere și intervalele de execuție pentru fiecare din ele. Efectuați acțiunea aferentă în funcție de prima scadență care are loc.

– Utilizarea pieselor de schimb și a accesoriiilor neoriginale poate avea efecte negative asupra funcționării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune sau vătămări cauzate de aceste produse.

– Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

8.2 BATERIE

8.2.1 Autonomia bateriei

Autonomia bateriei (și, prin urmare, suprafața verde care poate fi tunsă înainte de reîncărcare) este condiționată în primul rând de:

a. factori de mediu, care duc la un necesar de energie mai mare:
– tăierea/uniformizarea gardurilor vii foarte dese sau umede; – tăierea/uniformizarea arbuștilor cu ramuri de dimensiuni prea mari;
b. modul de utilizare al operatorului, care ar trebui să evite:
- pornirile și opririle frecvente din timpul sesiunii de lucru; - utilizarea unei tehnici de tăiere necorespunzătoare față de activitatea de desfășurat (par. 7.4.1); - o viteză de mișcare de tăiere neadecvată pentru condițiile gardului de tăiat.

Pentru optimizarea autonomiei bateriei se recomandă:

• tăierea gardului când este uscat;
- configurarea unei viteze de mișcare de tăiere potrivită condițiilor arbuștilor;
- utilizarea celei mai adecvate tehnici de lucru.

În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi față de cele susținute de bateria standard, este posibil:

• să achiziționați o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuității de utilizare;
• să achiziționați o baterie cu autonomie mărită față de bateria standard (par. 16.1).

8.2.2 Îndepărtarea și reîncărcarea bateriei

1. Apăsați pe butonul de blocare situat pe bateria de pe utilaj (Fig. 13.A) sau pe rucsac (Fig. 14. A) (dacă este prevăzut);
2. scoateți bateria din utilaj (Fig. 13.B) sau din rucsacul pentru baterii (Fig. 14.B) (dacă este prevăzut);
3. Îndepărtați bateria (Fig. 15.A) în compartimentul încărcătorului (Fig. 15.B);
4. conectați încărcătorul (Fig. 15.B) la o priză de curent având o tensiune corespunzătoare celei indicate pe plăcuță;
5. efectuați întotdeauna încărcarea completă, urmând instrucțiunile din manualul bateriei.

OBSERVATIE Bateria este prevăzută cu o protecție care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C.

OBSERVAȚIE Bateria poate fi reîncărcată oricând, chiar și parțial, fără riscul de a se deteriora.

8.2.3 Remontarea bateriei pe maşină

După reîncărcare:

1. scoateți bateria din locașul său din încărcător (Fig. 16.A) (evitând să o țineți prea mult la încărcat după finalizarea încărcării);
2. conectați încărcătorul (Fig. 16.B) de la curent;
3. Introduceți bateria în locașul său de pe utilaj (Fig. 10.A) sau într-unul dintre locașurile din rucsacul pentru baterii (Fig. 4) (dacă este prevăzut)
4. împingeți bateria până la capăt până ce se aude un clic, blocând-o astfel în poziție și asigurând contactul electric.

8.3 CURĂȚAREA MAȘINII ȘI A MOTORULUI

Pentru a reduce riscul de incendiu, păstrați mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.

• Curățați întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.
• Îndepărtați orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza şocuri electrice.
• Nu utilizați detergenți agresivi sau solventi pentru curățarea părților din plastic sau a mânerelor.
• Nu spălați mașina cu jet de apă și nu udați motorul sau componentele electrice.
• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asigurați-vă că fantele de admisie a aerului de răcire sunt întotdeauna curate și neînfundate.

8.4 CURĂȚAREA ȘI LUBRIFIEREA DISPOZITIVULUI DE TĂIERE

După fiecare sesiune de lucru, se recomandă să se curețe și să se lubrifieze lamele pentru a le crește eficiența și durata de viață:

Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprît.

• Asezați maçina în poziție orizontală, bine sprijinită pe sol.
• Curățați lamele cu o cârpă uscată și utilizați o cârpă în cazul murdăriei rezistente.
• Lubrifiati lamele aplicând un strat subțire de ulei specific, de preferință nepoluant, de-a lungul marginii superioare a lamei.

8.5 PIULITELE ŞI ŞURUBURILE DE FIXARE

• Mențineți piulițele și șuruburile strânse pentru a fi siguri că mașina este întotdeauna în condiții sigure de funcționare.
• Asigurați-vă în mod regulat că mânerele sunt fixate ferm.

9. ÎNTRETINEREA SPECIALĂ

9.1 ÎNTRETINEREA SPECIALĂ DISPÓZITIVULUI DE TĂIERE

Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprît.

Dacă lamele sunt folosite conform instrucțiunilor, nu vor necesita nicio intervenție de întreținere și nici să fie ascuțite.

9.1.1 Verificare

Asigurați-vă periodic că lamele nu sunt îndoite, deteriorate sau uzate și că șuruburile sunt strânse corect.

Distanța dintre lame nu necesită niciun reglaj deoarece acestea sunt reglate direct de Fabrică.

9.1.2 Ascuțire

Ascuțirea lamelor se impune dacă eficiența de tăiere scade și crengile se blochează mai des între acestea.

⚠️ Din motive de siguranță, este important ca ascuțirea să se efectueze la un centru de service specializat, care dispune de personal autorizat și de instrumente corespunzătoare pentru efectuarea operațiilor, evitând astfel posibilitatea de a deteriora lama, care ar deveni nesigură în timpul utilizării.

⚠ Lamele cu tăișurile uzate nu trebuie să fie ascuțite, ci trebuie să fie întotdeauna înlocuite.

9.1.3 Înlocuirea

⚠ Lama nu trebuie să fie niciodată reparată ci doar înlocuită, imediat ce observați semne de ruptură sau

depășirea limitei de ascuțire. Din motive de siguranță, se recomandă ca înlocuirea să se efectueze la un centru specializat.

Pe această mașină se vor folosi lame pe care este indicat codul din tabelul cu specificații tehnice.

Datorită faptului că produsul este în continuă evoluție, lamele menționate în tabelul "Date tehnice" vor putea fi înlocuite în timp cu altele având caracteristici de interschimbare și siguranță similare.

10. DEPOZITAREA

IMPORTANT Normele de siguranță care trebuie respectate în timpul operațiunilor de depozitare sunt descrise în par. 2.4. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole..

10.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitați mașina:

1. îndepărtați bateria din locașul său și încărcați-o (par. 8.2.2);
2. cu dispozitivul de tăiere oprit, aplicați carterul de protecție al lamei;
3. lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);
4. efectuați curățarea (par. 8.3);
5. asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat;
6. depozitați maçina:
7. într-un mediu uscat;
8. într-un loc ferit de intemperii;
9. într-un loc la care nu au acces copiii;
   – asigurându-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere.

10.2 DEPOZITAREA BATERIEI

Bateria trebuie să fie păstrată la umbră, la răcoare și în medii fără umiditate.

OBSERVATIE În caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

11. MANEVRAREA ŞI TRANSPORTUL

De fiecare dată când este nevoie să manipulați sau să transportați mașina, efectuați următoarele:

• opriți maçina (par. 7.5);
  – îndepărtați bateria din locașul său și încărcați-o (par. 8.2.2);
  – cu dispozitivul de tăiere oprit, aplicați carterul de protectie al lamei;
  – purtați mănuși de protectie groase;
  – Tineți strâns mașina de mâner și orientați dispozitivul de tăiere în sens contrar sensului de deplasare.

La transportarea maşinii cu un autovehicul, trebuie procedați astfel:

– prindeți bine maçina cu funii sau cu lanțuri;
- aşezati-o într-un mod în care să nu reprezinte pericol pentru nimeni.

12. ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate fi efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă siguranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea fabricantului.

- Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.

- Atelierele de asistență tehnică autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriiile originale au fost proiectate special pentru acest tip de mașini.

- Piesele de schimb și accesoriiile neoriginale nu sunt aprobate; Utilizarea de piese de schimb și de accesorii neoriginale nu asigură siguranța mașinii, exonerând constructorul de toate obligațiile sau responsabilitățile.

- Se recomandă să duceți mașina o dată pe an la un centru de asistență tehnică autorizat pentru întreținerea, asistența și controlul dispozitivelor de siguranță.

13. ACOPERIREA GARANTIEI

Garantia acoperă toate defectele materialelor și toate viciile de fabricație. Utilizatorul va trebui să urmeze cu atenție toate instrucțiunile furnizate în documentele anexate.

Garantia nu acoperă daunele cauzate de:

• neînsușirea instrucțiunilor din documentele însoțitoare;
• neatentie;
• utilizarea și montarea inadecvate sau nepermise;
• utilizarea pieselor de schimb neoriginale;

• utilizarea de accesorii nefurnizate sau neaprobate de constructor.
  De asemenea, garanția nu acoperă:

• uzura normală a materialelor de consum, cum ar fi roțile, lamele, șuruburile de siguranță și cablurile;

• uzura normală.

Cumpărătorul este protejat de legile din țara sa. Drepturile cumpărătorului prevăzute de legile din țara sa nu sunt în niciun fel limitate de această garanție.

1. TABELUL CU OPERATIUNI DE ÎNTRETINERE

Intervenție Frecvență Observații
MAŞINĂ
Verificarea tuturor elementelor de fixare	Înainte de fiecare folosire par. 8.5
Controale de siguranță/Verificarea comenzilor	Înainte de fiecare folosire par. 7.2
Verificarea stării de alimentare a bateriei	Înainte de fiecare folosire *
Reîncărcarea bateriei	La sfârșitul fiecărei utilizări par. 8.2.2 *
Curățarea mașinii și a motorului	La sfârșitul fiecărei utilizări par. 8.3
Curățarea și lubrifierea dispozitivului de tăiere	La sfârșitul fiecărei utilizări par. 8.4
Verificarea eventualelor defectiuni ale mașinii. Dacă este cazul, contactați centrul de asistență autorizat.	La sfârșitul fiecărei utilizări -
Controlarea dispozitivului de tăiere	La sfârșitul fiecărei utilizări par. 9.1.1
Ascuțirea dispozitivului de tăiere	- par. 9.1.2	**
Înlocuirea dispozitivului de tăiere	- par. 9.1.3	**

* Consultați manualul bateriei/încărcătorului bateriei.
** Operatiune care trebuie efectuată de către vânzătorul de la care ați achiziționat mașina sau la un centru specializat

Dacă nu reușiți să rezolvați inconvenientțele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.
15. IDENTIFICAREA PROBLEMELOR

PROBLEMĂ CAUZA PROBABILĂ SOLUȚIE
1. La activarea butonului de siguranță, nu se aprinde lampa verde	Bateria lipsește sau nu a fost introdusă corect	Asigurați-vă că bateria este bine așezată în locașul său (par. 8.2.3)
2. Activând butonul de siguranță, lumina verde nu se aprinde, iar lampa indicatoare (Fig. 6.F) clipește	Baterie descărcată Verificați starea de încărcare și reîncărcați bateria (par. 8.2.2)
3. Motorul se oprește în timpul funcționării	Bateria nu a fost introdusă corect Asigurați-vă că bateria este bine așezată în locașul său (par. 8.2.3)
4. Motorul se oprește în timpul sesiunii de lucru, iar lampa indicatoare (Fig. 6.F) iluminează intermitent	Baterie descărcată Verificați starea de încărcare și reîncărcați bateria. (par. 8.2.2)
5. Cu maneta de comandă, lama și întrerupătorul de siguranță activate, dispozitivul de tăiere nu se rotește	Mașină de tăiat garduri vii deteriorată. Nu utilizați mașina de tăiat garduri vii. Opriți imediat mașina, scoateți-i bateria și Contactați un centru de asistență.
6. Dispozitivul de tăiere se încălzește în mod excesiv în timpul utilizării	Lubrifiere insuficientă a lamelor Opriți mașina, așteptați oprirea dispozitivului de tăiere, îndepărtați bateria, lubrifiatți lamele (par.8.4)
7. Dispozitivul de tăiere intră în contact cu o linie sau cu un cablu electric	- NU ATINGEȚI LAMA DEOARECE SE	POATE ÎNCĂRCA CU ELECTRICITATE DEVENIND EXTREM DE PERICULOASĂ! Prindeți ferm mașina doar de la mânerul izolat din spate și așezați-o cu grijă la distanță de propria persoană. Întrerupeți curentul care alimentează linia sau cablul secționat și îndepărtați bateria mai înainte de a elibera dinții lamei.
8. Dispozitivul de tăiere intră în contact cu un obstacol.	- Opriți mașina, scoateți-i bateria și:	– verificați dacă sunt defecțiuni;– verificați dacă sunt părți slăbite și strângeți-le;– înlocuiti sau reparați părțile defecte cu părți identice.
9. Se produc zgomote și/ sau vibrații excessive în timpul sesiunii de lucru	Părți slăbite sau deteriorate Opriți mașina, scoateți-i bateria și:– verificați dacă sunt defecțiuni;– verificați dacă sunt părți slăbite și strângeți-le;– înlocuiti sau reparați părțile defecte cu părți identice.
10. Mașina emite fum în timpul funcționării	Mașină de tăiat garduri vii deteriorată. Nu utilizați mașina de tăiat garduri vii. Opriți imediat mașina, scoateți-i bateria și Contactați un centru de asistență.
11. Autonomia bateriei este slabă	Condiții dificile de funcționare cu consum de curent mai mare	Optimizați utilizarea (par. 8.2.1)
	Baterie insuficientă pentru cerințele de funcționare	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 16.1)
	Degradarea capacității bateriei Cumpărăți o baterie nouă
12. Alimentatorul nu efectuează încărcarea bateriei	Bateria nu a fost introdusă corect în încărcător	Asigurați-vă că a fost introdusă corect (par. 8.2.3)
	Condiții de mediu necorespunzătoare Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului)
	Contacte murdare Curățați contactele
	Încărcătorul nu primește energie electrică	Verificați dacă ștecherul a fost introdus și dacă există tensiune la priza de curent
	Încărcător stricat Înlocuiți cu o piesă de schimb originală
		Dacă problema continuă, consultați manualul bateriei/încărcătorului bateriei
13. Lampa indicatoare (Fig. 6.F) rămâne aprinsă și luminează fix	Control automat nereușit	Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
14. Lampa indicatoare (Fig. 6.F) rămâne aprinsă și clipește	Eroare de comunicare a bateriei	Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
	Rotor blocat	Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
	Suprasarcină de curent	Optimizați utilizarea mașinii.

16. ACCESORII LA CERERE

16.1 BATERII ALTERNATIVE

Sunt disponibile baterii cu diverse capacități, pentru diverse cerințe de operare (Fig. 17). Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

16.2 ALIMENTATOR PENTRU BATERIE

Dispozitiv folosit la încărcarea bateriei: rapidă (Fig. 18.A), standard (Fig. 18.B).

16.3 RUCSAC PENTRU BATERII

Dispozitiv care permite depozitarea a două baterii și asigură curentul electric necesar funcționării mașinii..

Este prevăzut cu un cablu de conectare la mașină (Fig. 1.I) și cu un selector (Fig. 5.B), care permite selectarea uneia dintre cele două baterii (poziția „1” și „2”) și „OFF” (Oprit).

16.4 SIMULATOR DE BATERIE

Dispozitiv care, dacă este introdus în compartimentul maşinii, permite utilizarea rucsacului pentru baterii.

ОГЛАВЛЕНИЕ

1. ОБЩИЕ СВЕДЕНИЯ....1
2. ПРАВИЛА БЕЗОПАСНОСТИ....2
3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ......4

RO • Conținutul și imaginile din manualul de utilizare de față au fost realizate în numele ST. S.p.A. și sunt protejate de drepturi de autor – Este interzisă orice reproducere sau modificare chiar și parțială neautorizată a documentului.
