РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SHT 700 AE STIGA

[2] Захранващо напрежение МАКС

[3] Захранващо напрежение НОМИНАЛНО

[4] Скорост без товар

[5] Скорост на острието

[6] Дължина на рязане

[7] Капацитет на рязане

[8] Тегло без акумулаторния блок

[9] Код на инструмента за рязане

[10] Ниво на звуково налягане

(съгласно ÉN 60745-1)

[11] Несигурност на измерване

[12] Измерено ниво на акустична мощност (съгласно EN 60745-1)

[13] Гарантирано ниво на акустична мощност (съгласно 2000/14/EC)

[14] Ниво на вибрации (съгласно EN 60745-1)

[15] Принадлежности по поръчка

[16] Акумулаторен блок

[17] Зарядно устройство за акумулатора

[18] Раница за помещаване на акумулатора

[19] Симулатор на акумулатор

(\*) Използването на този акумулатор е позволено само с Раница за помещаване на акумулатора. Забранено е поставянето на акумулатора в гнездото върху машината.

a) ЗАБЕЛЕНКА: декларираната обща стойност на вибрации е измерена придържайки се към стандартизиран метод на изпитване и може да се използва за правене на сравнение между един и друг инструмент. Общата стойност на вибрации може да се използва и за предварителна оценка на излагането. b) ПРЕДУПРЕЖДЕНИЕ: издаването на вибрации при реалното използване на инструмента може да бъде различна от общата декларирана стойност, в зависимости от начините на използване на инструмента. Поради това е необходимо по време на работа да се вземат следните предпазни мерки целящи предназването на оператора: носете ръкавици по време на използването, ограничете времената на използване на машината и намалете времената, през които се държи натиснат лоста за управление на ускорителя.

[1] BS - TEHNIČKI PODACI

[2] MAKS. napon napaiania

[3] NOMINALÍNI napon napajanja

[10] Ниво на акустичен притисок (според EN 60745-1)

[12] Измерéно ниво'на акустична

мокност (според EN 60745-1)

[13] Гарантирано ниво на акустична мокност (според 2000/14/ЕС)

[14] Ниво на вибраций (според EN 60745-1)

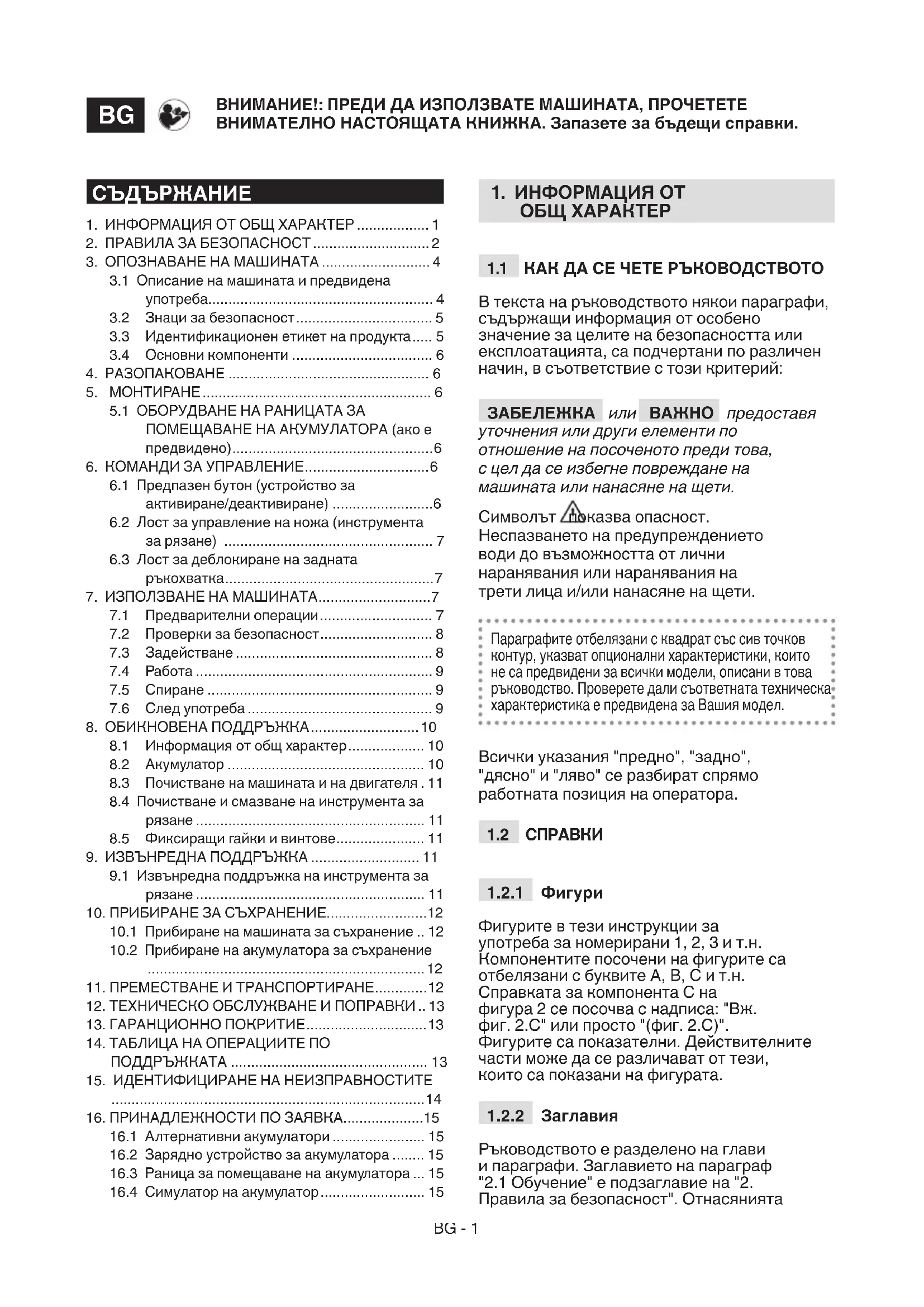

6.1 Предпазен бутон (устройство за активиране/деактивиране) ......6
6.2 Лост за управление на ножа (инструмента за рязане) 7
6.3 Лост за деблокиране на задната ръкохватка....7

1. ИЗПОЛЗВАНЕ НА МАШИНАТА....7

7.1 Предварителни операции.... 7
7.2 Проверки за безопасност......8
7.3 Задействане 8
7.4 Работа 9
7.5 Спиране 9
7.6 След употреба 9

1. ОБИКНОВЕНА ПОДДРЪЖКА....10

8.1 Информация от общ характер.... 10
8.2 Акумулатор 10
8.3 Почистване на машината и на двигателя . 11
8.4 Почистване и смазване на инструмента за рязане .... 11
8.5 Фиксиращи гайки и винтове.... 11

1. ИЗВЪНРЕДНА ПОДДРЪЖКА 11

9.1 Извънредна поддръжка на инструмента за рязане .... 11

10.1 Прибиране на машината за съхранение .. 12
10.2 Прибиране на акумулатора за съхранение .... 12

16.1 Алтернативни акумулатори 15
16.2 Зарядно устройство за акумулатора ..... 15
16.3 Раница за помещаване на акумулатора ... 15
16.4 Симулатор на акумулатор.... 15

В текста на ръководството някои параграфи, съдържащи информация от особено значение за целите на безопасността или експлоатацията, са подчертани по различен начин, в съответствие с този критерий:

ЗАБЕЛЕЖКА или ВАЖНО предоставя

уточнения или други елементи по отношение на посоченото преди това, с цел да се избегне повреждане на машината или нанасяне на щети.

Символът 🔒показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети.

Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел.

Всички указания "предно", "задно", "дясно" и "ляво" се разбират спрямо работната позиция на оператора.

1.2 СПРАВКИ

1.2.1 Фигури

Фигурите в тези инструкции за употреба за номерирани 1, 2, 3 и т.н. Компонентите посочени на фигурите са отбелязани с буквите А, В, С и т.н. Справката за компонента С на фигура 2 се посочва с надписа: "Вж. фиг. 2.С" или просто "(фиг. 2.С)". Фигурите са показателни. Действителните части може да се различават от тези, които са показани на фигурата.

1.2.2 Заглавия

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията

до заглавия или точки са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: "гл. 2" или "пар. 2.1".

внимателно инструкциите за правилно използване, подготовка, поддръжка, задействане и спиране на машината.

⚠️ Разучете и свикнете с командите и с адекватното използване на машината. Научете се да изключвате бързо машината.

• Никога не позволявайте машината да се използва от деца или от лица, които не са запознати с инструкциите. Местните закони може да предвиждат минимална възраст за право на използване.
• Да не се използва машината когато потребителят е уморен или неразположен, или е взимал лекарства, наркотици, употребил алкохол или вредни вещества, влияещи на способността му за рефлекси и на вниманието му.
• Не забравяйте, че операторът или потребителят е отговорен за произшествия и непредвидени събития, които могат да настъпят за други хора или за тяхната собственост. Част от отговорността на потребителя е преценката на възможните рискове на терена, по който трябва да се работи, както и вземането на всички предпазни мерки, необходими за гарантиране на неговата безопасност и тази на другите хора, особено, когато се работи по наклони, неравни, хлъзгави или нестабилни терени.
• В случай, че искате да дадете или заемете машината на някого, убедете се, че потребителят се е запознал с инструкциите за експлоатация, съдържащи се в настоящото ръководство.

Лични предпазни средства (ЛПС)

• Носете предпазни прилепнали дрехи снабдени със защита против порязване, антивибрационни ръкавици, каска, защитни очила, маски против прах, антифони за предпазване на слуха и обувки против срязване с противохлъзгаци се подметки.
• Не носете шалове, ризи, колиета, гривни, дрехи с развяващи се части или снабдени с връзки, както и вратовръзки

и висящи или широки аксесоари, които биха могли да се оплетат в машината или в предмети или материали, които се намират на работното място.

- Ако имате дълги коси, вържете ги по подходящ начин.

• Проверете старателно цялата работна зона и отстранете всичко онова, което може да остане захванато в ножа, повреждайки го и да предизвика тежки физически наранявания на оператора (кабели, електрически проводници, въжета и т.н.).
• Винаги трябва да имате ясна представа за това, което ви заобикаля и да сте нащрек за възможни рискове, които не сте забелязали поради шума на машината.
• За да избегнете риска от пожар, не оставяйте машината с топъл двигател сред листа или суха трева.

- Не използвайте машината в потенциално експлозивна атмосфера, при наличие на запалими течности, газове или прах. Електрическите уреди създават искри, които може да подпалят прах или изпарения.

- Работете само на дневна светлина или при добро изкуствено осветление и условия на добра видимост.

- Отдалечете хора, деца и животни от работната зона. Необходимо е децата да се наблюдават от друг възрастен.

- Проверете дали други хора се намират на разстояние поне 15 метра от радиуса на действие на машината.

- Избягвайте, доколкото е възможно, работа на влажен и хлъзгав терен и неравни или стръмни места, които не осигуряват устойчива позиция на оператора по време на работа.

- Не излагайте машината на дъжд или на влажна околна среда. Водата, която прониква в инструмента, увеличава риска от електрически удар.

- Обърнете особено внимание на неравностите на земята (издатини, вдлъбнатини), наклони, скрити опасности и за наличието на евентуални опасности, които биха могли да ограничат видимостта.

- Бъдете особено внимателни близо до скали, изкопи или насипи.

- Когато машината се ползва близо до път, внимавайте с движението.

- Внимавайте в близост до електрически кабели под напрежение.

Поведение

- По време на работа с машината е необходимо да я държите винаги здраво с две ръце.

- Хвашайте електрическия инструмент само за изолираните повърхности на дръжките, тъй като ножа може да влезе в контакт със скрити кабели. Контактът на режещия нож с кабел под напрежение може да доведе под напрежение металните части на машината и да причини електрически удар на оператора.

- Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки, хладилници. Рискът от електрически удар се увеличава ако тялото е заземено.

- Заемете неподвижно и стабилно положение и бъдете винаги внимателни.

- Избягвайте използването на нестабилни стълби и платформи.

- Дръжте ръцете и краката си винаги далеч от инструмента за рязане, както по време на включването, така и по време на използване на машината.

- Внимание: ножовете продължават да се движат няколко секунди след изключването на двигателя.

- Пазете ножа от силен удар в чужди тела, тъй като се увеличава вероятността от изхвърчащи материали при плъзгане на ножовете.

- В случай на счупвания или инциденти по време на работа, спрете незабавно двигателя и отдалечете машината по такъв начин, че да не предизвикате допълнителни щети; в случай на злополуки, свързани с телесни повреди или на трети лица, незабавно задействайте процедурите за първа помощ, които са подходящи за конкретната ситуация и се свържете с Медицинска структура за необходимото лечение. Отстранете старателно евентуални отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани.

• Предължителното излагане на вибрации може да доведе до увреждания и смущения на нервната и кръвоносната система (познати и като «Синдром на Рейно» или «бяла ръка»), особено за страдащите от смущения на кръвоносната система. Симптомите може да засягат ръцете, китките, пръстите и се проявяват със загуба на чувствителността, изтръпване, сърбеж, болка, загуба на цвят или структурни промени на кожата. Тези ефекти може да се усилият от ниските температури на околната среда и/или от прекалено стискане на дръжките. При проява на симптомите, трябва да се намали времето на употреба на машината и да се посъветвате с лекар.

Ограничения са употреба

- Машината не трябва да се използва от хора, които не са в състояние да

я държат здраво с две ръце и/или да стоят стабилно в равновесие на краката си по време на работа.

- Никога не използвайте машината с повредени, липсващи или неправилно поставени защиты.

- Не използвайте електрическият инструмент, ако прекъсвачът не е в състояние да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от прекъсвача, е опасен и трябва да бъде поправен.

- Не изключвайте, не деактивирайте, не сваляйте или не модифицирайте наличните системи за безопасност/микропревключватели.

- Не подлагайте машината на прекалено натоварване и не използвайте машина с малък капацитет за тежка работа; използването на подходяща за целта машина намалява риска и увеличава производителността.

Извършването на правилна поддръжка и прибиране за съхранение, запазва безопасността на машината и нивото на нейната производителност.

Поддръжка

- Никога не използвайте машината с износени или повредени части. Повредените или износени части трябва да бъдат заменени, а не поправени.

- Нивото на шум и вибрации, указано в настоящите инструкции, представлява максимальните стойности при употреба на машината. Ползването на разцентрован елемент за рязане, прекалено високата скорост на движение, липсата на поддръжка, влияят чувствително на отделянето на шум и вибрации. Необходимо е, следователно, да се предприемат превантивни мерки за отстраняване на възможни щети, дължащи се на висок шум и вибрации; погрижете се за поддръжка на машината, слагайте антифони, правете паузи по време на работа.

Прибиране за съхранение

- За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

ВАЖНО Следните правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжка с инструкции

на акумулатора и на зарядното устройство, приложено към машината.

• За зареждане на акумулатора използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядно устройство може да причини електрически удар, прегряване или преливане на корозионна акумулаторна течност.
• Използвайте само акумулатори, специално предвидени за вашия уред. Използването на други акумулатори може да предизвика нараняване и опасност от пожар.
• Преди да поставите акумулатора, уверете се, че уредът е изключен. Монтирането на акумулатор във включен електрически уред може да предизвика злополуки.
• Съхранявайте неизползваните акумулатори далеч от кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите на акумулатора може да доведе до изгаряне или пожари.
• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане зарядното устройство се загрява и може да причини пожар.
• По време на транспортиране на акумулаторите, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

2.6 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Опазването на околната среда трябва да бъде съществен и приоритетен аспект при използването на машината, в полза на гражданското съжителство и на средата, в която живеем.

• Избягвайте да бъдете елемент на безпокойство по отношение на съседите. Използвайте машината само по разумно време (не рано сутрин или късно вечер, когато може да обезпокоите хората).
• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не могат да бъдат изхвърляни в боклука, а трябва да бъдат отделяни и предавани в специалните центрове, където ще се осъществи рециклиране на материалите.
• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали след рязане
• Когато я изваждате от експлоатация, не оставяйте машината в околната

среда, а се обърнете към център за събиране на отпадъци, в съответствие с местните действащи разпоредби.

Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/ЕС за отпадъците от електрически и електронни апарати и влизането й в действие в съответствие с националното законодателство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могат да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с дистрибутора на машината.

Li-ion

В края на техния полезен жизнен цикъл, изхвърлете акумулаторите като подходите с необходимото внимание за опазване на околната среда. Акумулатора съдържа материал, който е опасен за Вас и околната среда. Той трябва да се свали и предаде отделно в приемателен пункт, който приема литиево-йонни акумулатори.

Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на замърсяването на околната среда и намалява използването на суровини.

3. ОПОЗНАВАНЕ НА МАШИНАТА

Тази машина е градинско оборудване и по-точно акумулаторен преносим тример за жив плет.

Машината се състой основно от двигател, който задвижва един инструмент за рязане.

Операторът може да задейства основните команди, като се намира винаги на безопасно разстояние от инструмента за рязане.

Тази машина е проектирана и конструирана за:

- рязане и подравняване на храсти и жив плет, състоящи се от храсти

с малки клонки (напречен разрез не по-голям от 15 mm);

- използване само от един оператор.

3.1.2 Неподходяща употреба

Всяка друга употреба, различна от посочените по-горе, може да бъде опасна и да причини вреда на хора и/или вещи. В неподходящата употреба се включват (като неизчерпателен пример):

• рязане на трева и особено в близост до бордюри;
• раздробяване на материали за компост;
• резитба;
• използване на машината с инструмент за рязане над линията на рамената;
• използване на машината за рязане на материали, които не са от растителен производ;
• Използването на инструменти за рязане, различни от тези изложените в таблица "Технически данни". Опасност от сериозни рани и наранявания;
• използване на машината от повече от един човек.

ВАЖНО Неуместното използване на машината води до отпадане на гаранцията и отхвърляне на каквато и да е отговорност на Производителя, като разходите произтичащи от нанесени щети или нараняване на самия потребител или на трети лица, са за сметка на потребителя.

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Тази машина е предназначена да се използва като хоби.

На машината са поставени различни символи (Фиг. 2). Тяхната функция е да напомнят на оператора за поведението, което трябва да се следва, за да я използва с необходимото внимание и предпазливост.

ВНИМАНИЕ! ОПАСНОСТ! Тази машина, ако не се използва правилно, може да бъде опасна за вас и за другите.

ВНИМАНИЕ! Преди да използвате тази машина, прочетете упътването за употреба.

Използвайте акустични защиты и очила.

Носете плътни работни ръкавици и обувки против подхлъзване.

Не излагайте машината на дъжд (или на влага)

ОПАСНОСТ ОТ ИЗЛИТАЩИ МАТЕРИАЛИ! Обърнете внимание на евентуални излитания на материали, предизвикани от инструмента за рязане, които могат да причинят тежки наранявания на хора или предмети.

ОПАСНОСТ ОТ ИЗЛИТАЩИ МАТЕРИАЛИ! По време на използване на машината отдалечете на поне 15 м. всички хора или домашни животни.

Опасност от порязвания! Дръжте ръцете и краката си далеч от ножовете.

клас II Двойна изолация

ВАЖНО Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте новите стикери от вашия оторизиран сервисен център.

3.3 ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ НА ПРОДУКТА

На идентификационния етикет са посочени следните данни (Фиг. 1):

1. Маркировка за съответствие СЕ
2. Име и адрес на производителя
3. Ниво на звукова мощност
4. Код на стоката
5. Вид машина
6. Сериен номер
7. Година на производство
8. Напрежение на захранване

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството.

ВАЖНО Използвайте идентификационните данни, които са посочени на идентификационния етикет на продукта всеки път, когато се свързвате с оторизирана работилница.

ВАЖНО Пример на декларацията за съответствие се намира на последните страници на ръководството.

3.4 ОСНОВНИ КОМПОНЕНТИ

Машината е изградена от следните основни компоненти, на които отговаря следната функционалност (Фиг.1):

A. Двигател: предава движението на инструмента за рязане.
В. Нож (Инструмент за рязане): инструмент, предназначен за рязане на растителност.
С. Предна ръкохватка: позволява управление на машината и на нея има предпазен прекъсвач.
D. Задна ръкохватка: позволява управление на машината и на нея са разположени главните команди за управление.
E. Защита на ножа (използва се при транспортиране и преместване на машината): предпазва от неволни контакти с инструмента за рязане, които могат да причинят тежки наранявания.
F. Акумулатор (принадлежности по заявка, пар.16.1): доставя електрическа енергия на инструмента; неговите характеристики и правилата за употребата са описани в отделно ръководство.
G. Зарядно устройство (принадлежности по заявка, пар.16.2): устройство, което се използва за зареждане на акумулатора; неговите характеристики и правилата за употребата са описани в отделно ръководство. Предлагат се два модела на зарядно устройство: G1 (бързо зарядно устройство); G2 (стандартно зарядно устройство).
Н. Раница за помещаване на акумулатора (принадлежност по поръчка. пар.16.3): устройство, което позволява разполагането на акумулаторите.
I. Свързващ кабел: кабел, който ви позволява да свържете машината към акумулатора.
J. Симулатор на акумулатор (принадлежност по поръчка. пар.16.4): уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.

4. РАЗОПАКОВАНЕ

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

⚠️ Разопаковането трябва да се извърши върху равна и здрава повърхност, с достатъчно пространство за движение на машината и преместване на опаковките, като използвате винаги подходящи инструменти.

1. Отворете опаковката внимателно, като внимавате да не загубите компонентите.
2. Вижте за справка документацията, която е поставена в кутията, включително и настоящите инструкции.
3. Извадете машината от кутията.
4. Унищожете кутията и опаковките в съответствие с местните разпоредби.

5. МОНТИРАНЕ

Раницата за помещаване на акумулатора се доставя вече сглобена (Фиг.1Н) и може да се откачи от опората на коланите (Фиг. 3) и да се пренесе на ръка.

За да откачите раницата за помещаване на акумулатора натиснете двата горни бутона (Фиг. 3.А).

Отделенията на акумулаторите се намират от двете страни на раницата (Фиг. 4) На дясната страна на раницата са разположени:

За да се избегне висящ кабел, има проходи от двете страни и в задната част, през които да се прекара захранващият кабел.

Натискайки този бутон се активира и деактивира електрическата верига на машината (Фиг. 6.А).

Светещ светодиод: електрическата верига на машината е активирана (Фиг. 6.В). Машината е готова за използване. И двата светодиода светят: машината работи.

Изключени светодиоди: електрическата верига е напълно деактивирана.

ВАЖНО По време на премествания, никога не поставяйте пръста върху бутона, за да се избегнат случайни задействания.

Иконата "Внимание" (Фиг. 6.F) светва в случай на авария на машината (вижте идентификационната табелка за неизправности, пар. 15).

Позволява задействане и регулиране на скоростта на ножа.

Задействането на инструмента за рязане (Фиг. 1.В) е възможно единствено, ако едновременно с това се натисне лоста за управление на ножа (Фиг. 6.С) и предпазния прекъсвач (Фиг. 6.Д).

Инструментът за рязане се спира автоматично при освобождаването на лоста или на предпазния прекъсвач.

Лоста за деблокиране (Фиг. 6.E) позволява регулиране на задната ръкохватка (фиг. 1.D) в 3 различни посоки спрямо инструмента за рязане, за по-удобно извършване на довършителните операции по живия плет.

Регулирането на ръкохватката

трябва да се извърши при деактивиран предпазен бутон (изключена светлина).

7. ИЗПОЛЗВАНЕ НА МАШИНАТА

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Преди започване на работа трябва да се извършат серия от проверки и операции, за да се осигури пълноценната и максимально безопасна работа.

Поставете машината в хоризонтално положение и здраво стъпила на земята.

Машината се доставя без акумулатор. Закупете акумулатор с капацитет подходящ за работните нужди и пристъпете към неговото пълно зареждане като следвате упътванията, които се съдържат в книжката с инструкции. Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

- Преди всяко използване: – проверете състоянието на зареждане на акумулатора като следвате упътванията, които се съдържат в книжката с инструкции на акумулатора.

7.1.2 Регулиране на ръкохватката

Извършете регулирането при деактивиран предпазен бутон (изключена светлина).

1. Дръпнете назад лоста за деблокиране на задната ръкохватка (Фиг. 7.А);
2. започнете да въртите задната ръкохватка (Фиг. 7.В);
3. отпуснете лоста за управление на ускорителя (Фиг. 7.А);
4. завъртете ръкохватката, докато щракне в желаната позиция.

ВАЖНО Преди да използвате машината се убедете, че лоста за деблокиране се е върнал изцяло в позицията за блокиране и, че задната ръкохватка е стабилна.

⚠️ По време на работа задната ръкохватка трябва да бъде винаги вертикална, независимо от позицията, която е засел инструмента за рязане.

1. Поставете акумулатора в едно от гнездата на раницата за помещаване на акумулатора (Фиг. 4) като го натиснете докрай, докато усетите "щракване", което го заключва в положение и осигурява електрически контакт;
2. свържете кабела на раницата в съответния контакт (Фиг. 5.А) и завъртете докато усетите "щракване", което заключва в положение и осигурява електрически контакт;
3. регулирайте ремъците и затворете предно коланите (Фиг. 8).

Извършете следните проверки за безопасност и проверете дали результатите отговарят на посоченото в таблиците.

Преди да използвате машината,

извършвайте винаги проверки за безопасност.

7.2.1 Обща проверка

Предмет Резултат
Ръкохватки (Фиг. 1.C, Фиг. 1.D) и защиты	Почистени, подсушени и фиксирани правилно и здраво на машината
Винтове на машината и на ножа	Добре фиксирани (не разхлабени)
Отвори за охлаждащ въздух	не трябва да бъдат запушени
Нож (Фиг. 1.B) Наточен, без	повреждания и следи от износване
Защити Здрави и да не са	повредени.
Акумулатор (Фиг. 1.F) Не трябва да има повреди по неговата обвивка, нито изтичане на течност
Машина Не трябва да има следи от повреждане или износване
Електрически кабели Цялата	изолация трябва да бъде здрава. Кабелите трябва да бъдат здрави, за да се избегне генериране на искри
Лост за управление на ножа, предпазен прекъсвач (Фиг. 6.C, Фиг. 6.D)	Трябва да се движат свободно, а не да се форсират.
Пробно управление Не се открива анормална вибрация. Няма анормален шум

7.2.2 Тест за функциониране на машината

Действие	Резултат
1. Поставете акумулатора в неговото гнездо (Фиг. 10.А);2. натиснете предпазния бутон (Фиг. 9.А)	Трябва да се включизелената светлина (активирана електрическа верига), а инструмента за рязане не трябва да се движи
Задействайте машината (пар. 7.3);1. едновременно с това задействайте лоста за управление на ножа (Фиг. 9.В) и предпазния прекъсвач (Фиг. 9.С);2. освободете лоста за управление на ножа (Фиг. 9.В) и предпазния прекъсвач (Фиг. 9.С)	1. Ножа трябва да се движи2. Командите трябва да се върнат автоматично и бързо в неутрално положение, а ножа трябва да спреда се движи
1. При включен нож, дръпнете лоста за деблокиране на задната ръкохватка (Фиг. 7.А)	1. Ножът трябва да спре да се движи

⚠️ Ако един от резултатите се различава от указаното в таблиците, не е възможно използването на машината! Предайте машината в сервисен център за извършване на съответните проверки и поправка.

7.3 ЗАДЕЙСТВАНЕ

1. Свалете защитата на ножа (Фиг. 1.E) (ако се използва);
2. уверете се, че ножа не се опира в терена или в други предмети;
3. поставете акумулатора правилно в неговото гнездо (Фиг. 10.А);
4. натиснете предпазния бутон (Фиг. 9.А);
5. едновременно с това задействайте лоста за управление на ножа (Фиг. 9.В) и предпазния прекъсвач (Фиг. 9.С).

7.3.2 Включване със симулатор на акумулатор (ако е предвиден)

1. Заемете стабилна и неподвижна позиция;
2. уверете се, че ножа не се опира в терена или в други предмети;
3. Поставете правилно симулатора на акумулатора в гнездото му в машината (Фиг.10.J)
4. свържете кабела за свързване към симулатора на акумулатора (фиг.10.I)
5. изберете акумулатора, който да се активира от селектора (Фиг. 5.В)
6. натиснете предпазния бутон (Фиг. 9.А)
7. едновременно с това задействайте лоста за управление на ножа (Фиг. 9.В) и предпазния прекъсвач (Fig. 9.C)

7.4 РАБОТА

За да работите с машината процедирайте така, както е описано по-долу:

- дръжте винаги машината здраво с двете ръце, като поддържате инструмента за рязане под линията на рамената;

Не отстранявайте отрязаният материал или дръжте здраво материала за рязане, докато работи ножа. Уверете се, че предпазният бутон е деактивиран (изгаснала светлина), когато се отстранява отрязаният материал.

ЗАБЕЛЕЖКА По време на работа, акумулатора е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането ї.

ЗАБЕЛЕЖКА Ако е включена, ако не работи в продължение на една минута, машината ще се изключи автоматично.

7.4.1 Техника на работа

Винаги се предпочита да се режат първо двете вертикални страни на живия плет, а после горната част.

ЗАБЕЛЕЖКА Автономната работа на акумулатора (и следователно растителната повърхност, която може да се реже, преди презареждането на акумулатора) се обуславя от различни фактори, описани в пар. 8.2.1.

7.4.1.a Вертикално рязане

Рязането трябва да бъде извършено с дъгово движение, отдолу нагоре, като държите ножа възможно най-далеч от тялото (Фиг. 11).

7.4.1.b Хоризонтално рязане

Най-добри резултати се постигат с леко наклонен нож (5° - 10°) по посока на рязането, с дъгово движение и бавно и постоянно напредване, особено в случай на много гъсти плетове (Фиг. 12).

7.4.2 Съвети за използването

Ако по време на използването ножовете се захванат в клоновете на живия плет:

1. спрете веднага машината (пар. 7.5);
2. Изчакайте, докато инструмента за рязане спре да се движи;
3. Свалете акумулатора (пар. 8.2.2);
4. Извадете захванатия материал.

7.4.3 Смазване на ножовете по време на работа

Ако инструментът за рязане се загрява прекалено по време на работа, трябва да смажете вътрешните повърхности на ножовете (пар. 8.4).

⚠️ Тази операция трябва да се извършва при спряна машина и свален акумулатор от неговото гнездо (пар. 8.2.2).

7.5 СПИРАНЕ

За спиране на машината:

• отпуснете лоста за управление на ножа (Фиг. 9.В) или предпазния прекъсвач (Фиг. 9.С);
  • деактивирайте предпазния бутон (изгасена светлина) (Фиг. 9.А).

⚠️ След спирането на машината, са нужни няколко секунди, преди спирането на инструмента за рязане.

Винаги спирайте машината: – по време на премествания между различните работни зони.

⚠️ По време на премествания, никога не поставяйте пръста върху предпазния бутон, за да се избегнат случайни задействания.

7.6 СЛЕД УПОТРЕБА

7.6.1 След употреба с акумулатора

• Свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 8.2.2).

• При спрян инструмент за рязане, поставете защитата на ножа (Фиг. 1.Е).

• Оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение.

• Извършете почистване (пар. 8.3).
• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервисен център.

7.6.2 След употреба със симулатор на акумулатор (ако е предвиден)

1. Поставете селектора на раницата за помещаване на акумулатора на "OFF" (Фиг. 5.В);
2. свалете симулатора на акумулатора на машината (Фиг. 13.J);
3. свалете раницата за помещаване на акумулатора;
4. изключете свързващия кабел от симулатора на акумулатора (Фиг.13.1) и от раницата (фиг. 5.А)
5. свалете акумулатора от раницата (Фиг. 14) и се погрижете за неговото зареждане (пар. 8.2.2);
6. оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;
7. извършете почистване (пар. 8.3);
8. Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.

ВАЖНО Сваляйте винаги акумулатора (пар. 8.2.2) и монтирайте защитата на ножа, всеки път, когато машината не се използва или се оставя без наблюдение.

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Преди да започнете каквато и ила работа по поддръжката:

• Спрете машината;
• свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 8.2.2);

• При спрян инструмент за рязане, поставете защитата на ножа (с изключение на случаите на намеса по самия нож);

• оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;

• Носете подходящо обленло, работни ръкавици и предпазни очила;
• Прочетете съответните инструкции.

– Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката" (вж. гл. 14). Таблицата има за цел да Ви помогне при поддържането на работоспособността и безопасността на Вашата машина. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока.

– Използването на неоригинални резервни части и принадлежности може да има отрицателно въздействие върху работата и безопасността на машината. Производителят не поема никаква отговорност в случай на повреда или нараняване, причинени от тези продукти.

– Оригиналните резервни части се доставят от сервиси и оторизирани дильри.

ВАЖНО Всички операции по

поддръжката и регулирането, които не са описани в това ръководство, трябва да се извършват от Вашия дистрибутори или от специализиран сервисен център.

8.2 АКУМУЛАТОР

Автономната работа на акумулатора (и следователно растителната повърхност, която може да се обработи, преди презареждането на акумулатора) се обуславя основно от:

а. фактори на околната среда, които довеждат до изразходване на по-голямо количество енергия:
– рязането/подравняването на много плътни или влажни храсти;
– рязането/подравняването на храсти с твърде големи клони;

b. поведение на оператора, което трябва да избягва:

– често включване и изключване по време на работа;

– прилагане на неподходяща техника на рязане спрямо работата, която трябва да се извърши (пар. 7.4.1);

– скорост на преместване при рязане, неподходяща за състоянието, в което се намира храста за рязане.

За оптимизиране на автономната работа на акумулатора е необходимо винаги:

- да режете храста, когато е сух;

- да настройте скорост на движение при рязане, подходяща за състоянието, в което се намира храста;

- да се използва подходяща техника за работата, която трябва да се извършва.

Ако се желае да се използва машината за подълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

• да се закупи втори стандартен акумулатор за незабавна смяна на изтощения акумулатор, без това да компрометира продължителността на използване;
• да се закупи акумулатор, който позволява по-продължителна автономна работа спрямо стандартния акумулатор (пар. 16.1).

8.2.2 Сваляне и презареждане на акумулатора

1. Натиснете бутона за заключване на мястото на акумулатора върху машината (Фиг. 13.А) или върху раницата (Фиг. 14. А) (ако е предвидено);
2. свалете акумулатора от машината (Фиг. 13.В) или от раницата за помещаване на акумулатора (Фиг. 14.В) (ако е предвиден);
3. поставете акумулатора (Фиг. 15.А) в неговото гнездо на зарядното устройство (Фиг. 15.В);
4. свържете зарядното устройство (Фиг. 15.В) към електрически контакт с напрежение, съответстващо с указаното на табелката;
5. пристъпете към пълното зареждане като следвате указанията, съдържащи се в книжката с инструкции на акумулатора/зарядното устройство.

ЗАБЕЛЕЖКА Акумулаторът е снабден с предпазител, който възпрепятства зареждането, ако околната температура не е между 0 и +45 °C.

ЗАБЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

8.2.3 Монтиране на акумулатора на машината

След като завърши зареждането:

1. свалете акумулатора от гнездото на зарядното устройство (Фиг. 16.А) (избягвайки да го държите под зареждане дълго време след презареждане);
2. разкачете зарядното устройство (Фиг. 16.В) от електрическата мрежа;
3. поставете акумулатора в гнездото му, поставено на машината (Фиг. 10.А) или в едно от гнездата на раницата за помещаване на акумулатора (Фиг. 4) (ако е предвидено)
4. натиснете до дъно акумулатора докато усетите "щракване", което заключва в положение и осигурява електрически контакт.

За да се намали риска от пожар, почиствайте машината и особено двигателя, от остатъци от листа, клони или прекалено масло.

• Почиствайте винаги машината след използване като използвате чиста кърпа, навлажнена в неутрален почистващ препарат.
• Отстранявайте всякаква следа от влага, като си послужите с мека и суха кърпа. Влагата може да предизвика рискове от токови удари.
• Не използвайте агресивни почистващи препарати или разтворители за почистване на пластмасовите части или ръкохватките.
• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.
• За да се избегни прегряване и повреждане на двигателя или акумулатора, проверявайте винаги дали аспирационните решетки на охлаждащия въздух са чисти и свободни от отпадъци.

След всяка работна сесия е необходимо да почистите ножа, за да се увеличи неговата ефикасност и жизнен цикъл:

⚠️ Не пипайте инструмента за рязане, докато не се свали акумулатора и инструментът за рязане не е напълно неподвижен.

• Поставете машината в хоризонтално положение и здраво стъпила на земята.
• Почистете ножа със суха кърпа и използвайте четка, в случай на устойчиво замърсяване.
• Смажете ножовете като нанесете лек слой специфично масло, за предпочитане незамърсяващо, по дължината на горния ръб на ножа.

• Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.
• Проверявайте редовно дали ръкохватките са закрепени здраво.

9. ИЗВЪНРЕДНА ПОДДРЪЖКА

9.1 ИЗВЪНРЕДНА ПОДДРЪЖКА НА ИНСТРУМЕНТА ЗА РЯЗАНЕ

⚠️ Не пипайте инструмента за рязане, докато не се свали акумулатора и инструмента за рязане не е напълно неподвижен.

Ако се използват в съответствие с инструкциите, ножовете нямат нужда от никаква поддръжка или наточване.

9.1.1 Проверка

⚠️ Периодично проверявайте дали ножовете не са прегънати, повредени или износени и дали винтовете са затегнати подходящо.

Не е необходима никаква регулация на дистанцията между остrietата, тъй като играта е фабрично предопределена.

9.1.2 Наточване

Наточването е необходимо когато намалее производителността на рязане и клоните често се захващат.

⚠️ По причини за безопасност е добре наточването да се извърши в Специализиран център, който разполага с подходящи инструменти и компетентност, без риск да се повреди ножа и да стане опасен при използване.

Нож с износени зъбци не трябва никога да се наточва, а да се смени.

9.1.3 Смяна на маслото

⚠️ Ножът никога не трябва да се поправя, а е необходимо да се замени веднага щом бъде забелязано начало на счупване или се надвиши границата за наточване. По причини свързани с безопасността, е необходимо замяната да се извършва в Специализиран център.

На тази машина е предвидена употребата на резци с код, указан в таблицата Технически данни.

Имайки предвид еволюцията на продукта, цитираните в таблицата "Технически данни" ножове могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност на функциониране.

ВАЖНО Правилата за безопасност, които трябва да се спазват по време на операциите за прибиране за съхраняване, са описани в пар. 2.4. Спазвайте стриктно

тези указания, с цел предотвратяване на сериозни рискове или опасности.

Когато машината трябва да се прибере за съхранение:

1. свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 8.2.2);
2. При спрян инструмент за рязане, поставете защитата на ножа;
3. оставете двигателя да се охлади, преди да приберете машината за съхранение в някакво помещение;
4. извършете почистване (пар. 8.3);
5. Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервисен център;
6. Приберете машината за съхранение: – в сухо помещение; – защитена от неблагоприятни атмосферни явления; – на място, недостъпно за деца, – като се уверите, че сте свалили ключът или инструментите използвани за поддръжката.

Акумулатора трябва да се съхранява на сянка, на хладно и в среда без влага.

ЗАБЕЛЕЖКА В случай на продължително

неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

11. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

Всеки път, когато трябва да премествате или транспортирате машината, е необходимо:

– спрете машината (пар. 7.5);
– свалете акумулатора от гнездото му и пристъпете към неговото презареждане (пар. 8.2.2);
– При спрян инструмент за рязане, поставете защитата на ножа;
– Носете здрави работни ръкавици;
– хвашайте машината единствено за дръжките и насочете уреда за рязане в посока обратна на придвижването.

Когато се транспортира машината с транспортно средство е необходимо: – при транспортиране обезопасете по подходящ начин като използвате въжета или вериги;

– машината да се позиционира така, че да не представлява опасност за никого.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.
• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.
• Не се одобрява използването на неоригинални резервни части и принадлежности; използването на неоригинални резервни части и принадлежности компрометира безопасността на машината

и освобождава Производителят от всякакво задължение и отговорност.

- Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

13. ГАРАНЦИОННО ПОКРИТИЕ

Гаранцията покрива всички дефекти на материали, както и производствени дефекти. Ползвателят трябва да следва внимателно всички предоставени инструкции в приложената документация.

Гаранцията не покрива вреди/щети дължащи се на:

• непознаване на придружаващата документация;
• невнимание;
• неправилно използване и монтаж или несвойствено използване;
• използване на неоригинални резервни части;
• Използване на принадлежности, които не са доставени или такива, които не са одобрени от производителя.

Освен това, гаранцията не покрива:

• нормалното изхабяване на консумативи като колела, ножове, предпазни болтове и кабели;
• Нормалното износване.

Ползвателят е защитен от действащото национално законодательство. Правата на ползвателя предвидени от действащото национално законодательство по никакъв начин не се ограничават от настоящата гаранция.

Операция Периодичност Забележки
МАШИНА
Проверка на всички фиксирания Преди всяко използване пар. 8.5
Проверки за безопасност / Проверка на командите Преди всяко използване пар. 7.2
Проверка на състоянието на зареждане на акумулатора	Преди всяко използване *
Зареждане на акумулатора В края на всяко използване пар. 8.2.2		*
Почистване на машината и на двигателя В края на всяко използване пар. 8.3
Почистване и смазване на инструмента за рязане	В края на всяко използване	пар. 8.4
Проверка за евентуални щети по машината. Ако е необходимо, се свържете се соторизиран сервисен център.	В края на всяко използване	-
Проверка на инструмента за рязане	В края на всяко използване пар. 9.1.1
Наточване на инструмента за рязане	-	пар. 9.1.2**
Смяна на инструмента за рязане	-	пар. 9.1.3**

* Вижте за справка ръководството на акумулатора/зарядното устройство.

** Операция, която трябва да се извърши от вашия Дистрибутор или от Специализиран център

15. ИДЕНТИФИЦИРАНЕ НА НЕИЗПРАВНОСТИТЕ

НЕИЗПРАВНОСТ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ
1. Активирайки предпазният бутон, зелената светлина не светва	Липсващ акумулатор или не е поставен правилно	Убедете се, че сте поставили правилно акумулатора (пар. 8.2.3)
2. Като задействате бутона за безопасност, зелената светлина не светва, светлинният индикатор (Фиг. 6.F) примигва	Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 8.2.2)
3. Двигателят спира по време на работа	Акумулатора не е поставен правилно Убедете се, че сте поставили правилно акумулатора (пар. 8.2.3)
4. Двигателят спира по време на работа и светлинният индикатор (Фиг. 6.F) премигва	Изтощен акумулатор Проверете състоянието на зареждане и заредете акумулатора. (пар. 8.2.2)
5. При задействан лост за управление на ножа и предпазен прекъсвач, инструмента за рязане не се върти	Повреден тример за жив плет. Да не се използва тримера за жив плет. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
6. По време на работа, инструмента за рязане се загрява прекалено	Недостатьчно смазване на ножа Спрете машината, изчакайте спирането на инструмента за рязане, свалете акумулатора и смажете ножа (пар.8.4)
7. Инструментът за рязане влиза в контакт с електропроводна линия или електрически кабел	- НЕ ПИПАЙТЕ НОЖА ЗАЩОТО МОЖЕ ДА СЕ НАЕЛЕКТРИЗИРА И ДА СЕ ОКАЖЕ ИЗКЛЮЧИТЕЛНО ОПАСЕН! Хвашайте машината само за изолираната задна ръкохватка и я поставете внимателно далеч от Вас. Прекъснете тока захранващ линията или разрязания кабел и свалете акумулатора преди да освободите зъбците на ножа.
8. Инструмента за рязане влиза в контакт с чуждо тяло.	- Спрете машината, свалете акумулатора и:– проверете щетите;– проверете дали има разхлабени части и ги затегнете;– погрижете се да смените или поправите повредените части с други със същите характеристики.
9. Чува се шум и/или се усещат прекалени вибрации по време на работа	Разхлабени или повредени части Спрете машината, свалете акумулатора и:– проверете щетите;– проверете дали има разхлабени части и ги затегнете;– погрижете се да смените или поправите повредените части с други със същите характеристики.
10. По време на работа, излиза пушек от машината	Повреден тример за жив плет. Да не се използва тримера за жив плет. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
НЕИЗПРАВНОСТ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ
11. Кратка автономна работа на акумулатора	Тежки условия на използване с по-голямо поглъщане на ток	Оптимизирайте използването (пар. 8.2.1)
	Капацитета на акумулатора не е достатъчен за работните нужди	Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 16.1)
	Намаляване (деградация) на капацитета на акумулатора	Закупете нов акумулатор
12. Зарядното устройство не извършва зареждане на акумулатора	Акумулатора не е включен правилно в зарядното	Проверете дали включването е правилно (пар. 8.2.3)
	Неподходящи условия на околната среда	Извършете зареждането в среда с подходяща температура (вижте книжката с инструкции на акумулатора/зарядното устройство)
	Мръсни контакти Почистете контактите
	Липса на напрежение в зарядното устройство	Проверете дали щепсела е поставен в контакта и дали има напрежение в електрическия контакт
	Дефектно зарядно устройство Заменете го с оригинална зарядно устройство
		Ако неизправността продължава, вижте за справка ръководството на акумулатора/зарядното устройство
13. Светлинният индикатор (Фиг. 6.F) свети постоянно	Неуспешен самоконтрол	Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
14. Светлинният индикатор (Фиг. 6.F) премигва	Грешка в комуникацията на акумулаторната батерия	Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
	Блокиран ротор	Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
	Свръхток	Оптимизирайте употребата на машината.

Ако неизправностите продължават след прилагане на описаните решения, свържете се с вашия дилър.

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 17). Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

Устройство, което се използва за зареждане на акумулатора: бързо (Фиг. 18.А), стандартно (Фиг. 18.В).

Устройство, което позволява помещаването на два акумулатора и доставя електрически ток, необходим за работата на машината. Доставя се с кабела за свързване към машината (Фиг. 1.I) и със селектор (Фиг. 5.B), който ви позволява да изберете един от двата акумулатора (позиция "1" и "2") и "OFF".

Уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.

SADRŽAJ

1. OPĆE INFORMACIJE.... 1
2. SIGURNOSNI PROPISI 2
3. UPOZNAVANJE MAŠINE 4

3.1 Opis mašine i predviđena upotreba.... 4
3.2 Sigurnosne oznake.... 5
3.3 Identifikacijska naljepnica proizvoda 5
3.4 Glavni dijelovi 5

1. SKIDANJE AMBALAZE 6

2. MONTAŽA 6

5.1 NAMJEŠTANJE RUKSAK AKUMULATORA (ako postoji)....6

1. UPRAVLJAČKE KOMANDE 6

6.1 Sigurnosno dugme (uključivanje/isključivanje) 6
6.2 Poluga za komandu sječiva (rezne glave) ..... 7
6.3 Poluga za deblokadu zadnjeg rukohvata ..... 7

1. UPOTREBA MAŠINE....7

7.1 Pripremne radnje....7
7.2 Sigurnosne kontrole 7
7.3 Pokretanje 8
7.4 Rad 8
7.5 Zaustavljanje 9
7.6 Nakon upotrebe....9

1. REDOVNO ODRŽAVANJE 9

8.1 Opće informacije 9
8.2 Akumulator.... 10
8.3 Čišćenje mašine i motora 10
8.4 Čišćenje i podmazivanje rezne glave ..... 11
8.5 Matice i vijci za fiksiranje 11

1. IZVANREDNO ODRŽAVANJE 11

Притиснете го ова копче за да го активирате и дезактивирате електричното коло на машината (сл. 6.А).

7.2.2 Тест за работата на машината

BG • Съдържанието и изображенията в настоящото ръководство са извършени за ST. S.p.A. и са защитени с авторски права – Забранява се всяко неоторизирано възпроизвеждане или промяна, дори и отчасти на документа.
