BRUKSANVISNING SHT 700 AE STIGA

[4] Hastighet uten belastning

[5] Bladhastighet

[6] Kuttelengde

[7] Kuttekapasitet

[8] Vekt uten batterienhet

[9] Artikkelnummer for klippeinnretning

[10] Lydtrykknivå (iht. EN 60745-1)

[11] Måleusikkerhet

[12] Mält lydeffektnivå (iht. EN 60745-1)

[13] Garantert lydeffektnivå

(iht. 2000/14/EC)

[14] Vibrasjonsnivå (iht. EN 60745-1)

[15] Tilleggsutstyr på forespørsel

[16] Batterienhet

[17] Batterilader

[18] Batteriryggsekk

[19] Batterisímulato

(\*) Bruk av dette batteriet er kun tillatt med bruk av batteriryggsekk. Det er forbudt å sette batteriet på plass i maskinen.

a) MERK: oppgitt totalverdi for vibrasjonene har blitt målt ved å bruke en normal prøvemetode og kan brukes for å sammenligne et redskap med et annet. Den totale vibrasjonsverdien kan også brukes i en foreløpig eksponeringsvurdering.

b) ADVARSEl: emisjon av vibrasjoner ved effektiv bruk av redskapet kan avvike fra oppgitt totalverdi, i henhold til måten redskapet brukes på. Derfor er det nødvendig, under arbeidet, å ta i bruk følgende sikkerhetstiltak for å beskytte operatoren: iføre seg hansker ved bruk, begrense maskinens brukstid og korte ned på tiden som man holder inne akselerator kommandospaken.

[1] PL - DANE TECHNICZNE

[2] Napiecie zasilania MAKS

Denne maskine er designet og fremstillet til:

3) og bæres i hånden.

⚠️ Før ethvert vedligeholdelsesindgreb:

3.1 Beskrivelse av maskinen og beregnet bruk .... 4
3.2 Sikkerhetssymboler.... 5
3.3 Produktets identifikasjonsmerke...... 5
3.4 Hovedkomponenter.... 5

1. UTPAKKING 6

2. MONTERING....6

5.1 KLARGJ∅RING AV BATTERIRYGGSEKKEN (hvis finnes)....6

1. BETJENINGSUTSTYR....6

6.1 Sikkerhetsbryter (innretning for aktivering/deaktivering) 6
6.2 Kontrollspak for knivblad (klippeinnretning) ... 6
6.3 Utløsningsspake for bakre håndtak ...... 6

1. BRUK AV MASKINEN....7

7.1 Forberedende operasjoner....7
7.2 Sikkerhetskontroller.... 7
7.3 Oppstart 8
7.4 Arbeid....8
7.5 Stopp....9
7.6 Etter bruk....9

1. ORDINÄERT VEDLIKEHOLD 9

8.1 Generelt 9
8.2 Batteri....10
8.3 Rengjøring av maskinen og motoren.... 10
8.4 Rengjøring og smøring av klippeinnretningen 10
8.5 Festeskruer og -mutrer 11

9.1 Ekstraordinært vedlikehold av klippeinnretningen....11

1. LAGRING.... 11

10.1 Lagring av maskinen 11
10.2 Lagring av batteriet....11

1. FLYTTING OG TRANSPORT....11
2. SERVICE OG REPARASJONER 12
3. HVA SOM DEKKES AV GARANTIEN 12
4. VEDLIKEHOLDSTABELL 12
5. FEILS∅KING 13
6. TILBEH∅R PÅ FORESP∅RSEL....14

16.1 Andre batterier 14
16.2 Batterilader.... 14
16.3 Batteriryggsekk 14
16.4 Batterisimulator.... 14

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader..

Symbolet angir en fare. Manglende overhod av advarslene kan føre til personskader, skader på tredjeparter og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som beskrives i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummererte 1, 2, 3, osv.

Delene angitt på figurene er merket med bokstavene A, B, C, osv.

Figurene er veiledende. De virkelige delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser".

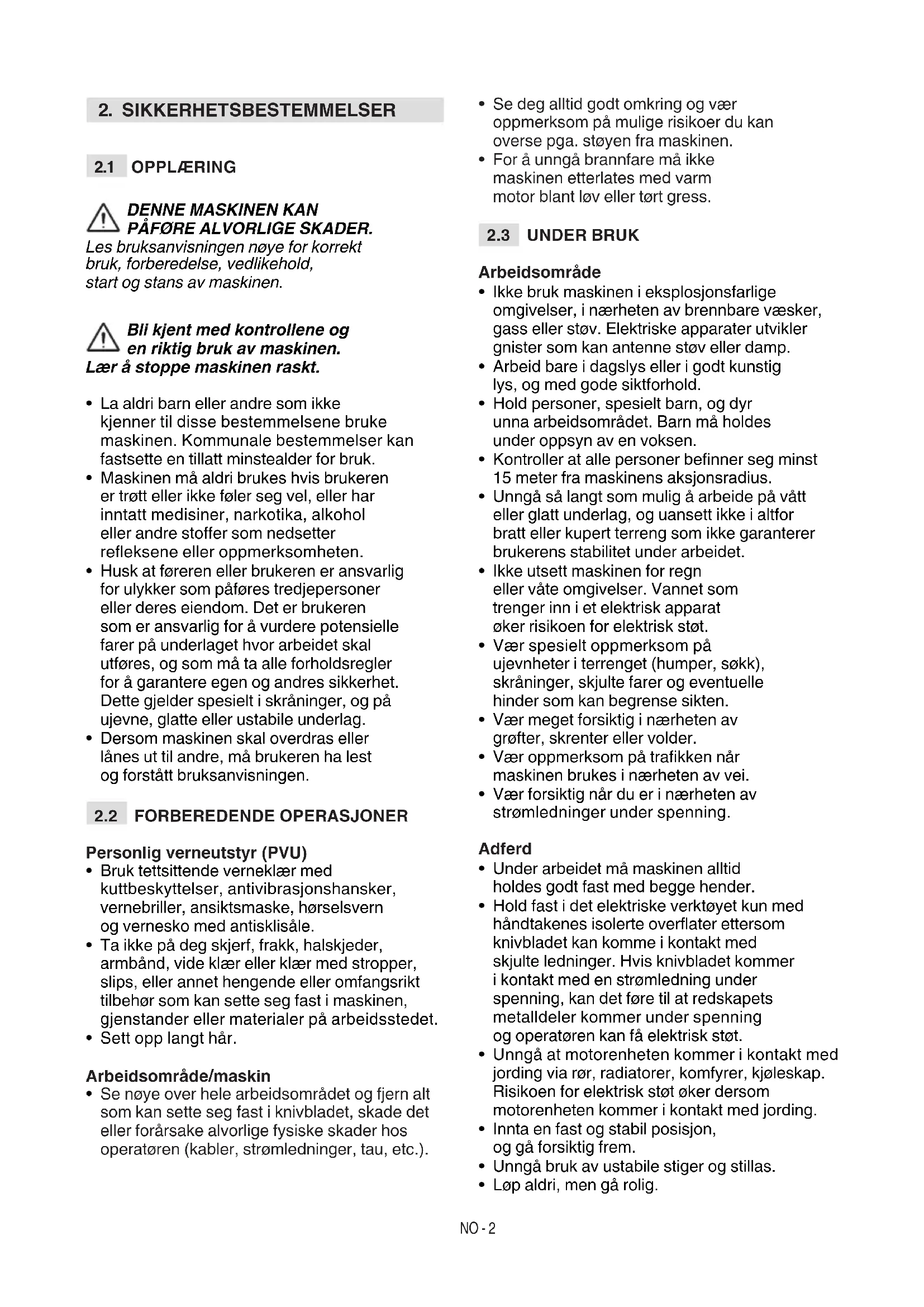

Les bruksanvisningen nøye for korrekt bruk, forberedelse, vedlikehold, start og stans av maskinen.

Bli kjent med kontrollene og en riktig bruk av maskinen.

• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.
• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjepersoner eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.
• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Bruk tettsittende verneklær med kuttbeskyttelser, antivibrasjonshansker, vernebriller, ansiktsmaske, hørselsvern og vernesko med antisklisåle.
• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt här.

- Se nøye over hele arbeidsområdet og fjern alt som kan sette seg fast i knivbladet, skade det eller forårsake alvorlige fysiske skader hos operatøren (kabler, strømledninger, tau, etc.).

• Se deg alltid godt omkring og vær oppmerksom på mulige risikoer du kan overse pga. støyen fra maskinen.
• For å unngå brannfare må ikke maskinen etterlates med varm motor blant löv eller tört gress.

2.3 UNDER BRUK

Arbeidsområde

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske apparater utvikler gnister som kan antenne støv eller damp.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.
• Kontroller at alle personer befinner seg minst 15 meter fra maskinens aksjonsradius.
• Unngå så langt som mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng som ikke garanterer brukerens stabilitet under arbeidet.
• Ikke utsett maskinen for regn eller våte omgivelser. Vannet som trenger inn i et elektrisk apparat øker risikoen for elektrisk støt.
• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.
• Vær meget forsiktig i nærheten av grøfter, skrenter eller volder.
• Vær oppmerksom på trafikken när maskinen brukes i nærheten av vei.
• Vær forsiktig når du er i nærheten av strømledninger under spenning.

Adferd

• Under arbeidet må maskinen alltid holdes godt fast med begge hender.
• Hold fast i det elektriske verktøyet kun med håndtakenes isolerte overflater ettersom knivbladet kan komme i kontakt med skjulte ledninger. Hvis knivbladet kommer i kontakt med en strømledning under spenning, kan det føre til at redskapets metalldeler kommer under spenning og operatøren kan få elektrisk støt.
• Unngå at motorenheten kommer i kontakt med jording via rør, radiatorer, komfyrer, kjøleskap. Risikoen for elektrisk støt øker dersom motorenheten kommer i kontakt med jording.
• Innta en fast og stabil posisjon, og gå forsiktig frem.
• Unngå bruk av ustabile stiger og stillas.

• Løp aldri, men gå rolig.

• Hold alltid hender og føtter langt fra klippeinnretningen, både under start og bruk av maskinen.

• Advarsel: knivbladene vil fortsette å bevege seg i noen sekunder etter at man skrur av motoren.
• Unngå å støte knivbladene hardt mot fremmedlegemer, og vær oppmerksom på materiale som kan sprute pga. knivbladenes bevegelse.

- Dersom det oppstår skader eller ulykker mens arbeidet pågår skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader; Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

- Dersom en utsettes for vibrasjoner over lenger tid, kan dette forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynouds fenomen" eller "likfingre"), spesielt hos personer som lider av problemer med blodsirkulasjonen. Symptomene kan omfatte hendene, håndleddene og fingrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virkningene kan forsterkes av lave omgivelsestemperaturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

Bruksbegrensninger

• Maskinen skal ikke brukes av personer som ikke er i stand til å holde den fast med begge hender og/eller ikke klarer å stå oppreist og i balanse mens arbeidet pågår.
• Maskinen må aldri brukes hvis vernene er skadet, mangler eller ikke er riktig plassert.
• Ikke bruk det elektriske verktøyet dersom bryteren ikke kan starte eller stoppe det regelmessig. Et elektrisk apparat som ikke kan startes ved hjelp av bryteren er farlig og må repareres.
• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid; Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

• Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres.
• Støy- og vibrasjonsnivået oppgitt i denne bruksanvisningen er maskinens maksimale verdier. Bruk av en dårlig innstilt klippeinnretning, for høy hastighet og manglende vedlikehold, påvirker støyutslipp og vibrasjoner betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger. Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

Lagring

- For å redusere brannfaren må ikke beholdere med avfall oppbevares innendørs.

2.5 BATTERI/ BATTERILADER

VIKTIG De følgende sikkerhetsreglene utfyller sikkerhetsforskriftene i håndboken for batteri og batterilader som følger med maskinen.

• Bruk kun batteriladere anbefalt av produsenten for å lade batteriene. En uegnet batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.
• Bruk kun spesifikke batterier beregnet for verktøyet. Bruk av andre batterier kan medføre personskader og brannfare.
• Pass på at apparatet er slått av før batteriet settes inn. Montering av et batteri i et elektrisk apparat som er slått på, kan medføre brann.
• Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan kortslutte kontaktene. Kortslutning mellom batterikontaktene kan føre til antennelse eller brann.
• Bruk ikke batteriladeren i omgivelser med lettantennelige damper, væsker eller på lettantennelige overflater som papir, stoff osv. Batteriladeren blir varm under oppladingen, og det kan oppstå brann.
• Under transport av akkumulatorene må ikke kontaktene kobles til hverandre, og ikke bruk metallbeholderen til transporten.

2.6 MILJ∅VERN

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.

• Unngå å forstyrre nabolaget. Bruk alltid maskinen til akseptable tidspunkter (ikke tidlig på morgenen eller sent på kvelden når det kan forstyrre naboene).
• Følg nøye de kommunale bestemmelsene for kasting av emballasje, forringede deler eller deler som er sterkt forurensende; Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og leveres til miljøstasjoner som sørger for resirkulering av materialene.
• Følg nøye de kommunale bestemmelsene for kasting av avfallsmaterial
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingsstasjon i henhold til gjeldende kommunale bestemmelser.

Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv 2012/19/EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske apparatene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet.

Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for folk og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumioner.

Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Denne maskinen er et hageutstyr og nærmere bestemt en håndført, batteridrevet hekklipper.

Maskinen består hovedsakelig av en motor som driver en klippeinnretning.

Brukeren kan bruke hovedkontrollene hele tiden på sikker avstand fra klippeinnretningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping og justering av busker og hekker, som består av busker med små greiner (snitt ikke større enn 15 mm)
• bruk av kun en person.

3.1.2 Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

• klipping av gress generelt og spesielt i nærheten av kantstein;
• finklipping av materialer til kompostering;
• beskjæring;
• bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde,
• bruk av maskinen til klipping av annet materiale enn vegetasjon,
• bruk av andre klippeinnretninger enn de som er oppgitt i tabellen "Tekniske data". Fare for alvorlige skader og lesjoner;
• bruk av maskinen sammen med flere personer.

VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Maskinen er beregnet på ikke profesjonelle brukere. Maskinen er ment til hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (Fig.2). Symbolene skal minne operatøren om riktig fremgangsmåte for forsiktig bruk og med de nødvendige forholdsregler.

Symbolenes betydning:

ADVARSEL! FARE! Maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.

ADVARSEL! Les bruksanvisningen før maskinen tas i bruk.

Bruk hørselsvern og vernebriller.

Bruk tykke og sklisikre arbeidshansker.

Ikke utsett maskinen for regn (eller fuktighet)

SPRUTFARE! Vær oppmerksom på mulig utkast av materiale, forårsaket av klippeinnretningen, som kan forårsake alvorlige skader hos personer eller ting.

SPRUTFARE! Hold personer og husdyr på minst 15 m avstand når maskinen brukes.

Fare for å bli kuttet! Hold hender og føtter unna roterende deler.

Klasse II Dobbel isolasjon

VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.3 PRODUKTETS IDENTIFIKASJONSMERKE

Etiketten som identifiserer produktet gir følgende opplysninger (Fig. 1):

1. CE-merking
2. Navn og adresse til produsenten
3. Lydeffektnivå
4. Element kode
5. Type maskin
6. Serienummer
7. Produksjonsår
8. Matespenning

Skriv ned maskinens identifikasjonsnumre i feltene på etiketten på baksiden av omslaget.

VIKTIG Opplysningene på produktets identifikasjonsmerke må oppgis ved henvendelse til et autorisert verksted.

VIKTIG Eksempelet på samsvarserklæringen finnes helt bak i bruksanvisningen.

3.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1):

A. Motoren: driver klippeinnretningens bevegelse.
B. Knivblad (Klippeinnretning): er elementet som klipper vegetasjonen.
C. Fremre håndtak: gjør det mulig å styre maskinen og har en sikkerhetsbryter installert.
D. Bakre håndtak: gjør det mulig å styre maskinen og hoved kontrollkommandoene er installert der.
E. Knivbladsikring (for transport og håndtering av maskinen): beskytter mot utilsiktet kontakt med klippeinnretningen som kan forårsake alvorlige skader.
F. Batteri (tilbehør på forespørsel, avsn. 16.1): Gir strøm til verktøyet Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning.
G. Batterilader (redskap på forespørsel, avsn. 16.2): innretning som lader batteriet; Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning. Det finnes to modeller batteriladere: G1 (hurtig batterilader); G2 (standard batterilader).

H. Batteriryggsekk (redskap på forespørsel, avsn.16.3): innretning som bærer batteriene.

I. Koblingsledning: ledning som kobler maskinen til batteriryggsekken.

J. Batterisimulator (redskap på forespørsel, avsn.16.4): när den er innsatt i maskinen tillater den bruk av batteriryggsekken.

4. UTPAKKING

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

⚠ Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr.

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner.
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.
3. Ta maskinen ut av esken.
4. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

5. MONTERING

5.1 KLARGJ∅RING AV BATTERIRYGGSEKKEN (HVIS FINNES)

Batteriryggsekken leveres montert (Fig. 1H) og kan frigjøres fra støtten til selene (Fig. 3) og transporteres for hånd.

For å frigjøre batteriryggsekken, trykk på de to øvre knappene (Fig. 3.A).

Batterirommene er på begge sider av ryggsekken (Fig.4)

På høyre side finner du:

• ledningens kontakt (Fig. 5.A)
- batterivelger (fig. 5.B)
- en USB-kontakt for lading av annet utstyr (f.eks. mobiltelefoner) (Fig. 5.C).

For å unngå løse ledninger, finnes det passasjer på begge sider og i området bak, som strømledningen kan passere igjennom.

6. BETJENINGSUTSTYR

6.1 SIKKERHETSBRYTER (INNRETNING FOR AKTIVERING/DEAKTIVERING)

Ved å trykke på denne knappen aktiverer og deaktiverer man maskinens elektriske krets (Fig. 6.A).

Et led er tent: den elektriske kretsen til maskinen er aktivert (Fig. 6.B). Maskinen er klar til bruk. Begge led er tent: maskinen er i drift.

VIKTIG Under flytting må man aldri plassere fingeren på knappen for å forhindre utilsiktet påslåing.

Ikonet "Forsiktig" (Fig. 6.F) tennes dersom ved havari i maskinen (se tabellen som identifiserer problemene, avsn. 15).

6.2 KONTROLLSPAK FOR KNIVBLAD (KLIPPEINNRETNING)

Gjør det mulig å aktivere og regulere knivbladets hastighet.

Klippeinnretningen (Fig. 1.B) kan kun aktiveres hvis det samtidig trykkes på knivbladets kontrollspak (Fig. 6.C) og sikkerhetsbryteren (Fig. 6.D).

Med utløsningsspaken (Fig. 6.E) kan det bakre håndtaket (fig. 1.D) reguleres på 3 forskjellige måter i forhold til klippeinnretningen for en mer komfortabel hekklipping.

⚠️ Reguleringen av håndtaket må utføres när sikkerhetsbryteren er deaktivert (avskrudd lys).

7. BRUK AV MASKINEN

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

7.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet utføres på en effektiv og sikker måte.

Sett maskinen i horisontal stilling slik at den står støtt på bakken.

7.1.1 Kontroll av batteriet

Kjøp et batteri som er best egnet for arbeidet som skal utføres, og lad det helt opp, som forklart i batteriets bruksanvisning.

Se tabellen Tekniske data for godkjente batterier for denne maskinen.

• Før hver bruk:

- kontroller batteriets lading ved å følge indikasjonene i batteriets bruksanvisning.

7.1.2 Regulering av håndtak

Utfør operasjonen med sikkherhetsknappen deaktivert (avskrudd lys).

1. Dra utløsningsspaken for det bakre håndtaket bakover (Fig. 7.A)
2. begynn å vri det bakre håndtaket (Fig. 7.B)
3. slipp opp spaken for frigjøring (Fig. 7.A);
4. vri håndtaket helt til det sier klikk i ønsket posisjon.

VIKTIG Før man bruker maskinen må man forsikre seg om at utløserspaken er fullstendig returnert til blokkert posisjon og det bakre håndtaket skikkelig stabilt.

Under arbeidet skal det bakre håndtaket alltid være vertikalt, uavhengig av klippeinnretningens stilling.

1. Sett batteriet inn i ett av rommene i batteriryggsekken (Fig. 4) ved å skyve det helt inn til du hører "klikket" som blokkerer batteriet og sikrer elektrisk kontakt.
2. Koble ledningen i den tilhørende kontakten (Fig. 5.A) og roter den helt til du hører "klikket" som blokkerer ledningen og sikrer elektrisk kontakt.
3. Juster selene og lukk dem igjen på fremsiden (Fig. 8).

7.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

En sikkerhetskontroll skal alltid gjennomføres før bruk.

7.2.1 Generell kontroll

Tema Resultat
Håndtak (Fig. 1.C, Fig. 1.D) og beskyttelser	Rene, tørre, festet riktig og skikkelig til maskinen
Skruer på maskinen og på knivbladet	Godt festet (ikke løsnet)
Kjøleluftpassasjer	Ikke tilstoppet
Knivblad (Fig. 1.B)	Skarpt, uten tegn på skader eller slitasje
Vern	Hele, ikke ødelagte.
Batteri (Fig. 1.F)	Ingen skade på forpakningen, ingen væskelekkasje
Maskin	Ingen tegn til skader eller slitasje
Elektriske ledninger	All isolasjon intakt.Intakt for å unngå at det oppstår gnistninger
Knivbladets kontrollspak (Fig. 6.C), sikkerhetsbryter (Fig. 6.D)	Må beveges fritt og uten tvang.
Prøvekjøring	Ingen unormale vibrasjoner.Ingen unormale lyder

7.2.2 Funksjonstest av maskinen

Handling Resultat
1. Sett batteriet inn på plass (Fig. 10.A);2. trykk på sikkerhetsknappen (Fig. 9.A)	Det grønne lyset må tennes (aktivert elektrisk krets) og klippeinnretningen må ikke røre seg
Start maskinen (avsn. 7.3);1. trykk samtidig på knivbladets kontrollspak (Fig. 9.B) og sikkerhetsbryteren (Fig. 9.C);2. slipp opp knivbladets kontrollspak (Fig. 9.B) eller sikkerhetsbryteren (Fig. 9.C)	1. Knivbladet må røre seg2. Kommandoene må automatisk og raskt gå tilbake til nøytral posisjon og knivbladet må stoppe
1. Ved innkoblet knivblad, dra i utløsningsspaken for det bakre håndtaket (Fig. 7.A)	1. Knivbladet må stoppe

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen inn til et servicesenter for nødvendige kontroller og reparasjon.

7.3 OPPSTART

7.3.1 Start med batteri

1. Fjern knivbladsikringen (Fig. 1.E) (hvis benyttet);
2. forsikre deg om at knivbladet ikke berører bakken eller andre gjenstander
3. Sett batteriet inn på plass (Fig. 10.A);
4. trykk på sikkerhetsknappen (Fig. 9.A);
5. trykk samtidig på knivbladets kontrollspak (Fig. 9.B) og sikkerhetsbryteren (Fig. 9.C).

7.3.2 Start med batterisimulator (hvis finnes)

1. Innta en fast og stabil posisjon
2. forsikre deg om at knivbladet ikke berører bakken eller andre gjenstander
3. Sett batterisimulatoren riktig inn i maskinen (Fig.10.J)
4. Fest koblingsledningen til batterisimulatoren (Fig.10.I)
5. velg batteriet som skal aktiveres med velgeren (Fig.5.B)
6. trykk på sikkerhetsknappen (Fig. 9.A)
7. Trykk samtidig på knivbladets kontrollspak (Fig. 9.B) og sikkerhetsbryteren (Fig. 9.C)

7.4 ARBEID

For å bruke maskinen går du frem på følgende måte:

- hold alltid fast maskinen med to hender, og hold klippeinnretningen under skulderhøyde

Ikke fjern klippet materiale eller hold fast materialet som skal klippes mens knivbladet er i gang. Forsikre seg om at sikkerhetsknappen er deaktivert (avskrudd lys) når man fjerner det klippede materialet.

MERK Under bruk er batteriet beskyttet mot total utlading med en verneinnretning som slår av maskinen og stopper funksjonen.

MERK Etter at maskinen har stått ubrukt i ett minutt, slår den seg av automatisk dersom den var påslått.

7.4.1 Arbeidsteknikker

Klipp først hekkens to sider og deretter toppen.

MERK Batteriets autonomi (og dermed overflaten som kan klippes før opplading) avhenger av ulike faktorer beskrevet i avsn. 8.2.1.

7.4.1.a Loddrett klipping

Klipp i buebevegelse fra nedsiden og oppover. Hold hele tiden knivbladet så langt unna kroppen som mulig. (Fig. 11).

7.4.1.b Vannrett klipping

Best resultat oppnås når knivbladet er litt hellet (5-10°) i klipperetningen, og du klipper i buebevegelse og går sent og jevnt frem, spesielt hvis hekken er veldig tett. (Fig. 12).

7.4.2 Råd for bruk

Hvis greiner setter seg fast eller vikler seg inn i knivbladet under bruk:

1. stopp maskinen med en gang (avsn. 7.5);
2. vent til klippeinnretningen har stoppet helt opp
3. fjerne batteriet (avsn. 8.2.2);
4. Ta ut materialet som har satt seg fast.

7.4.3 Smøring av knivblad under bruk

Hvis klippeinnretningen overopphetes under arbeidet, er det nødvendig å smøre knivbladenes innvendige overflater (avsn. 8.4).

⚠️ Denne operasjonen må utføres med stoppet maskin og med batteriet fjernet fra setet (avsn. 8.2.2).

7.5 STOPP

Gjør følgende for å stoppe maskinen:

• slipp opp knivbladets kontrollskap (Fig. 9.B) eller sikkerhetsbryteren (Fig. 9.C);
• deaktivere sikkerhetsknappen (avskrudd lys) (Fig. 9.A).

Etter å ha stoppet maskinen, tar det flere sekunder før klippeinnretningen stanser.

⚠️ Under flytting må man aldri plassere fingeren på knappen for å forhindre utilsiktet påslåing.

7.6 ETTER BRUK

7.6.1 Etter bruk med batteriet

• Fjern batteriet fra setet og sørg for at det lades (avsn. 8.2.2).
• Sett på knivbladsikringen (Fig. 1.E) när kniven er stanset.
• La motoren kjøles ned før maskinen settes bort til oppbevaring.
• Utfør rengjøringen (avsnitt 8.3).
• Kontroller at ingen deler har løsnet eller er skadet. Bytt ut eventuelt ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter.

7.6.2 Etter bruk med batterisimulator (hvis finnes)

1. Flytt velgeren til batteriyggsekken (Fig. 5.B) til "OFF".
2. Ta batterisimulatoren ut av maskinen (Fig. 13.J).
3. Trekk ut batteriryggsekken;
4. frakoble koblingsledningen fra batterisimulatoren (Fig.13.I) og ryggsekken (fig. 5.A)
5. Ta batteriet ut av ryggsekken (Fig. 14) og sørg for at det lades (avsn. 8.2.2).
6. La motoren kjøle seg ned før maskinen settes bort til oppbevaring;
7. Utfør rengjøringen (avsnitt 8.3).
8. Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter.

VIKTIG Fjern alltid batteriet (avsn. 8.2.2)og monter knivbladsikringen hver gang maskinen ikke skal benyttes eller etterlates uten tilsyn.

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

⚠️ Før ethvert vedlikeholdsinngrep påbegynnes må man:

• Stopp maskinen
  • Ta ut batteriet og sørg for at det lades (avsn. 8.2.2);
• Sette på knivbladsikringen på stoppet knivblad (bortsett fra ved inngrep på selve knivbladet)
• la motoren kjøle seg ned før maskinen settes bort til oppbevaring
• bruke egnede klær, arbeidshansker og vernebriller
• Les instruksjonene.

– Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell" (se kap.
14). Tabellen vil hjelpe deg med å holde maskinen effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Utfør oppgaven i samsvar med det aktuelle intervallet.
– Bruk av ikke originale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skyldes ovennevnte produkter.
– Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverksted.

8.2 BATTERI

8.2.1 Batteriets autonomi

Batteriets autonomi (og dermed overflaten som kan klippes før opplading) avhenger hovedsakelig av:

a. miljøfaktorer som fører til økt energiforbruk:
- klipping/reguleringer av hekk som er meget sterk eller fuktig
- klipping/regulering av busker med greiner som ikke er alt for store
b. brukerens oppførsel, som bør unngå:
- å slå maskinen ofte på og av under arbeidet
- bruk av uegnet klippeteknikk i forhold til arbeidet som skal utføres (avsn. 7.4.1);
– en klippehastighet som ikke er egnet til hekken som skal klippes.

Gjør følgende for å optimere batteriets autonomi:

• klipp hekken när den er tørr
• still inn en klippehastighet som er tilpasset buskforholdene
• Bruk en teknikk som er egnet for arbeidet som skal utføres.

Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

• Kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet

- Kjøp et batteri som har større autonomi enn et standardbatteri (avsn. 16.1).

8.2.2 Ta ut og lade batteriet

1. Trykk på låseknappen på maskinens batteri (Fig. 13.A) eller på ryggsekken (Fig. 14.A) (hvis finnes).
2. Ta batteriet ut av maskinen (Fig. 13.B) eller batteriryggsekken (Fig. 14.B) (hvis finnes);
3. sett batteriet (Fig. 15.A) inn i batteriladeren (Fig. 15.B);
4. koble batteriladeren (Fig. 15.B) til et strømuttak, med en spenning som tilsvarer den som er indikert på skiltet;
5. Lad batteriet helt, som forklart i batteriets/batteriladerens bruksanvisning.

MERK Batteriet kan lades när som helst, også delvis, uten fare for at det skades.

8.2.3 Tilbakemontering av batteriet på maskinen

Når ladingen er fullført:

1. Ta batteriet ut av batteriladeren (Fig. 16.A) (unngå at det står på landing när ladingen er ferdig);

2. koble batteriladeren (Fig. 16.B) fra strømnettet

3. Sett batteriet inn i maskinen (Fig. 10.A) eller i batteriryggsekken (Fig. 4) (hvis finnes)

4. Skyv batteriet helt inn til du hører "klikket" som blokkerer batteriet og sikrer elektrisk kontakt.

8.3 RENGJ∅RING AV MASKINEN OG MOTOREN

Hold maskinen, spesielt motoren, fri for gressrester, løv eller overflødig fett for å redusere risikoen for brann.

• Rengjør alltid maskinen etter bruk med en ren klut fuktet med nøytralt rengjøringsmiddel.
• Fjern alle spor av fuktighet med en ren og myk klut. På lang sikt kan fuktighet forårsake elektrisk støt.
• Ikke bruk aggressive rengjøringsmidler eller løsemidler for å rengjøre plastdelene eller håndtakene.
• Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.
• For å unngå overoppheting og skader på motoren eller batteriet må rillene på kjøleluftinntaket alltid holdes rene og frie for skitt.

8.4 RENGJ∅RING OG SM∅RING AV KLIPPEINNRETNINGEN

Etter hver arbeidsøkt, anbefales det å rengjøre og smøre knivbladene, for å øke effektiviteten og levetiden:

Ikke ta på klippeinnretningen før batteriet er fjernet og klippeinnretningen har stoppet helt.

• Sett maskinen i horisontal stilling slik at den står støtt på bakken.
• Rengjør knivbladene med en tørr klut og bruk en børste i tilfelle hardsittende skitt.
• Smør knivbladene ved å legge på et tynt lag med spesifikk olje, helst ikke forurensende, langs den øvre kanten på knivbladet.

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikker å bruke.
• Kontroller jevnlig at håndtaket er festet skikkelig.

9. EKSTRAORDINÄERT VEDLIKEHOLD

9.1 EKSTRAORDINÄERT VEDLIKEHOLD AV KLIPPEINNRETNINGEN

Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt.

Hvis knivbladene brukes i henhold til forskriftene, trenger de ikke vedlikehold eller slipeinngrep.

9.1.1 Kontroll

⚠️ Kontroller jevnlig at knivbladene ikke er bøyd eller skadet, og at skruene er godt strammet.

Ingen regulering av avstanden mellom knivbladene er nødvendig, da dødgangen forhåndsinnstilles på Fabrikken.

9.1.2 Sliping

Knivbladene skal kun slipes når klippekapasiteten avtar og greinene ofte setter seg fast.

Av sikkerhetsmessige hensyn, må slipingen skje ved et spesialisert senter, som både har kompetanse og utstyr tilgjengelig for å utføre operasjonen, uten at de risikerer å skade bladet eller gjøre det lite sikkert ved bruk.

⚠ Knivbladet må aldri repareres. Det må byttes ut ved første tegn til ødeleggelse eller hvis slipegrensen er overskredet. Av sikkerhetsmessige årsaker bør utskiftningen utføres ved et spesialisert senter.

I denne maskinen skal det brukes knivblader med artikkelnummeret oppgitt i tabellen Tekniske data.

På grunn av produktutvikling kan knivbladene nevnt i Teknisk Datatabell med tiden blir erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

10. LAGRING

VIKTIG Se avsn. 2.4 for sikkerhetsbestemmelsene ved lagring. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

10.1 LAGRING AV MASKINEN

Når maskinen skal lagres:

1. Ta ut batteriet og sørg for at det lades (avsn. 8.2.2);
2. Sett på knivbladsikringen när knivbladet står i ro;
3. la motoren kjøle seg ned før maskinen settes bort til oppbevaring
4. Utfør rengjøringen (avsnitt 8.3).
5. Kontroller at ingen deler har løsnet eller er skadet. Bytt ut eventuelt ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter;
6. Maskinen må lagres:
7. på et tørt sted,
8. beskyttet mot dårlig vær,
9. utilgjengelig for barn.
   – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

10.2 LAGRING AV BATTERIET

Batteriet må oppbevares på et skyggefylt og kjølig sted uten fuktighet.

MERK Ved lange perioder uten bruk må batteriet lades hver 2. måned for å forlenge levetiden.

11. FLYTTING OG TRANSPORT

Hver gang maskinen skal flyttes eller transporteres, gjør følgende:

– Hold fast i maskinen med kun håndtakene, og rett klippeinnretningen i motsatt retning av bevegelsesretningen.

Gjør følgende ved transport av maskinen på et kjøretøy:

– fest maskinen skikkelig med tau eller kjetting under transporten

– Plasser maskinen slik at den ikke utgjør en fare for noen.

12. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å betjene maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uautoriserte verksteder eller av ukvalifiserte personer fører til bortfall av garantien, foruten å frita fabrikanten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler.

Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.

• Ikke originale reservedeler og tilbehør er ikke godkjent Bruk av ikke originale reservedeler og tilbehør setter sikkerheten i fare og hever produsenten for enhver forpliktelse og ethvert ansvar.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

13. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og produksjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner.

• manglende kjennskap til vedlagt dokumentasjon;
• uforsiktighet;
• feil eller ikke tillatt bruk og montering;
• bruk av ikke originale reservedeler;
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.

Dessuten dekker garantien ikke:

• normal slitasje av forbruksmaterialer som hjul, knivblad, sikkerhetsbolter og tråder;
• Normal slitasje.

Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

1. VEDLIKEHOLDSTABELL

Inngrep Hyppighet Merknader
MASKIN
Kontroll av alle fester	Før hver bruk avsnitt 8.5
Sikkerhetskontroller/kontroll av betjeningsutstyr	Før hver bruk avsn. 7.2
Kontroll av batteriets ladestatus	Før hver bruk *
Lading av batteriet	Etter hver bruk avsnitt 8.2.2 *
Rengjøring av maskinen og motoren	Etter hver bruk avsn. 8.3
Rengjøring og smøring av klippeinnretningen	Etter hver bruk avsnitt 8.4
Kontroll av eventuelle skader som finnes på maskinen. Kontakt eventuelt et autorisert servicesenter.	Etter hver bruk -
Kontroll av klippeinnretningen	Etter hver bruk avsnitt 9.1.1
Sliping av klippeinnretningen	- avsnitt 9.1.2	**
Bytte av klippeinnretningene	- avsnitt 9.1.3	**

* Se håndboken til batteri/batterilader.

*** Inngrep som må utføres av forhandleren eller et spesialverksted

15. FEILS∅KING

PROBLEM MULIG	ÅRSAK L∅SNING
1. Det grønne lyset tennes ikke når man trykker på sikkerhetsknappen	Batteriet mangler eller er ikke satt riktig inn	Forsikre deg om at batteriet er satt riktig på plass (avsn. 8.2.3)
2. Det grønne lyset tennes ikke, varsellampen (Fig. 6.F) blinker når sikkerhetsknappen aktiveres	Batteriet er utladet Kontroller ladestatus og lad opp batteriet (avsn. 8.2.2)
3. Motoren stopper under arbeidet	Batteriet er ikke satt riktig inn Forsikre deg om at batteriet er satt riktig på plass (avsn. 8.2.3)
4. Motoren stanser mens arbeidet pågår og varsellampen (Fig. 6.F) blinker	Batteriet er utladet Kontroller ladestatus en og lad opp batteriet. (avsn. 8.2.2)
5. Med kontrollspake for knivblad og sikkerhetsbryteren koblet inn går ikke klippeinnretningen rundt	Skadet hekktrimmer. Bruk ikke hekktrimmeren. Stopp maskinen med en gang, ta ut batteriet og Kontakt et Servicesenter.
6. Klippeinnretningen overopphetes under arbeidet	Utilstrekkelig smøring av knivblader Stopp maskinen, vent på at klippeinnretningen stopper, fjern batteriet, smør knivbladene (avsn.8.4)
7. Klippeinnretningen kommer ikke i kontakt med en linje eller en elektrisk kabel	- IKKE TA PÅ KNIVBLADET FORDI DET KAN VÆRE STR∅MF∅RENDE OG MEGET FARLIG! Ta tak i maskinen kun i det bakre jordede håndtaket og legg den så langt vekk som mulig. Kutt strømmen som forsyner linjen eller den seksjonerte ledningen og fjern batteriet før man frigjør taggene på knivbladet.
8. Klippeinnretningen kommer i kontakt med et fremmedlegeme.	- Stans maskinen, ta ut batteriet og: - kontroller skadene - kontroller om det finnes delersom har løsnet, og stram dem - bytt ut eller reparer de ødelagte delene med nye deler med tilsvarende egenskaper.
9. For mye støy og/ eller vibrasjoner under arbeidet	Løse eller skadde deler Stans maskinen, ta ut batteriet og: - kontroller skadene - kontroller om det finnes delersom har løsnet, og stram dem - bytt ut eller reparer de ødelagte delene med nye deler med tilsvarende egenskaper.
10. Det ryker fra maskinen ved bruk	Skadet hekktrimmer. Bruk ikke hekktrimmeren. Stopp maskinen med en gang, ta ut batteriet og Kontakt et Servicesenter.
11. Batteriets autonomi er utilstrekkelig	Tunge driftsforhold med økt strømforbruk	Optimaliser arbeidet (avsn. 8.2.1)
	Batteriet uegnet for driftsbehovene Bruk et annet eller et større batteri (avsn. 16.1)
	Forringelse av batteriets kapasitet	Kjøp et nytt batteri
PROBLEM MULIG ÅRSAK L∅SNING
12. Batteriladeren lader ikke batteriet	Batteriet er ikke satt riktig inn i batteriladeren	Kontroller om det er korrekt satt inn (avsn. 8.2.3)
	Uegnede miljøforhold Ladingen må utføres i et miljø med egnet temperatur (se batteriets/batteriladerens bruksanvisning)
	Kontaktene er skitne Rengjør kontaktene
	Mangel på spenning til batteriladeren Kontroller at støpslet er satt inn og at det er spenning til stikkontakten
	Batteriladeren er defekt Bytt ut med original reservedel
		Se batteriets/batteriladerens bruksanvisning hvis problemet vedvarer
13. Varsellampen (Fig. 6.F) fortsetter å lyse fast	Mislykket selvstyring	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
14. Varsellampen (Fig. 6.F) fortsetter å lyse men i blinkende modalitet	Kommunikasjonsfeil ved batteriet	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
	Blokkert rotor	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.
	Overbelastning av strømkrets	Optimere bruken av maskinen.

Hvis problemene vedvarer etter å ha utført disse utbedringene, må du ta kontakt med forhandleren.

16. TILBEH∅R PÅ FORESP∅RSEL

16.1 ANDRE BATTERIER

Det finnes batterier med ulik kapasitet for å tilpasses spesifikke driftsbehov (Fig. 17). Se tabellen Tekniske data for godkjente batterier for denne maskinen.

16.2 BATTERILADER

Enhet som benyttes for å lade batteriet: rask (Fig. 18.A), standard (Fig. 18.B).

16.3 BATTERIRYGGSEKK

Enhet med plass til to batterier, og som forsyner maskinen med elektrisk strøm som er nødvendig for at den skal kunne fungere. Den har en ledning for kobling til maskinen (Fig. 1.I) og en bryter (Fig. 5.B) for å velge ett av de to batteriene (posisjon "1" og "2") og "OFF".

16.4 BATTERISIMULATOR

Når den er innsatt i maskinen tillater den bruk av batteriryggsekken.

SPIS TREŚCI

1. INFORMACJE OGÓLNE....1
2. ZASADY BEZPIECZEŃSTWA 2
3. ZAPOZNANIE SIE Z MASZYNA....4

7.1.1 Kontroll av batteriet

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra ST. S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
