KULLANIM KILAVUZU SHT 700 AE STIGA

Batarya beslemeli elde taşınabilir çit budama makinesi KULLANIM KILAVUZU

DİKKAT: makıneyi kullanmadan önce talımatlar içeren kilavuzu dikkatle okuyun.

ITALIANO - Istruzioni Originali IT
БЪЛГАРСКИ - Превод на оригиналните инструкции ...... BG
BOSANSKI - Prijevod originalnih uputa BS
ČESKY - Překlad původního návodu k používání ...... CS
DANSK - Oversættelse af den originale brugsanvisning DA
DEUTSCH - Übersetzung der Originalbetriebsanleitung DE
ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης ...... EL
ENGLISH - Translation of the original instruction ...... EN
ESPAÑOL - Traducción del Manual Original
EESTI - Algupärase kasutusjuhendi tõlge ET
SUOMI - Alkuperäisten ohjeiden käännös ...... FI
FRANÇAIS - Traduction de la notice originale .... FR
HRVATSKI - Prijevod originalnih uputa .... HR
MAGYAR - Eredeti használati utasítás fordítása ...... HU
LIETUVIŠKAI - Originalių instrukcijų vertimas ....LT
LATVIEŠU - Instrukciju tulkojums no oriğinālvalodas ...... LV
МАКЕДОНСКИ -Превод на оригиналните упатства .... MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing ....NL
NORSK - Oversettelse av orginal bruksanvisning ...... NO
POLSKI - Tłumaczenie instrukcji oryginalnej PL
PORTUGUÊS - Tradução do manual original PT
ROMÂN - Traducerea manualului fabricantului ...... RO
РУССКИЙ - Перевод оригинальных инструкций RU
SLOVENŠČINA - Prevod izvirnih navodil SL
SLOVENSKY - Preklad pôvodného návodu na použitie ...... SK
SRPSKI - Prevod originalnih uputstva .... SR
SVENSKA - Översättning av bruksanvisning i original SV
TÜRKÇE - Orijinal Talimatların Tercümesi TR

XX H I J C F B D A E 1 2 3 5 CE Type: V Art.N. -s/n dB G1 G2 8 7 4 6

XX 50' 15 m

3 4 A

[1] TR - TEKNİK VERİLER

[2] MAKŞ. besleme gerilimi

[3] NOMINAL besleme gerilimi

[4] Yüksüz hız

[5] Bıçak hızı

[6] Kěsme uzunluǒu

[7] Kesme kapasitesi

[8] Batarya grubu olmadan ağırlık

[9] Kesim düzeni kodu

[10] Ses basınç seviyesi (EN 60745-1'e dayal

[11] Ölçü belirsizliği

[12] Ofçülen ses gücü seviyesi (EN 60745-1'e dayalı)

[13] Garanti edilen ses gücü seviyesi (2000/14/EC'e dayali)

[14] Titreşim seviyesi (EN 60745-1'e dayalı)

[15] Talep üzerine aksesuarlar

[16] Batarya grubu

[17] Batarya şarjörü

[18] Batarya sırt çantası

[19] Batarya simülatörü

(*) Bu bataryanın yalnızca batarya sırt çantası birlikte kullanılmasına izin verilir. Bataryanın makine üzerindeki yuvaya yerleştirilmesi yasaktır.

a) NOT: beyan edilen toplam titreşim değeri, normalize edilmiş test yöntemine uygun şekilde ölçülmüştür ve bir takım ile değeri arasında karşılaştırma yapmak amacıyla kullanılabilir. Toplam titreşim değeri aynı zamanda maruz kalma durumuna dair ön değerlendirme yaparken de kullanılabilir. b) UYARI: takımın etkili kullanımı sırasında yayılan titreşim, takımın kullanılma şekline bağlı olarak beyan edilen toplam değerden farklı olabilir. Bu nedenle, çalışma yapılırken operatörü korumaya yönelik aşağıdaki güvenlik tedbirleri alınmalıdır: kullanım sırasında eldiven takın, makinenin kullanıldığı süreleri sınırlarıcının ve gaz komanda levyesinin basılı tutulduğu süreleri kısaltın.

INDICE

1. GENERALITÀ.... 1
2. NORME DI SICUREZZA....2
3. CONOSCERE LA MACCHINA 4

1. GENEL BİLGİLER.... 1
2. GÜVENLİK KURALLARI 2
3. MAKİNE HAKKINDA 4

3.1 Makine açıklaması ve amaçlanan kullanımı .... 4
3.2 Güvenlik işaretleri 5
3.3 Ürün belirleme etiketi.... 5
3.4 Ana bileşenler 5

1. AMBALAJDAN ÇIKARMA....6

2. MONTAJ 6

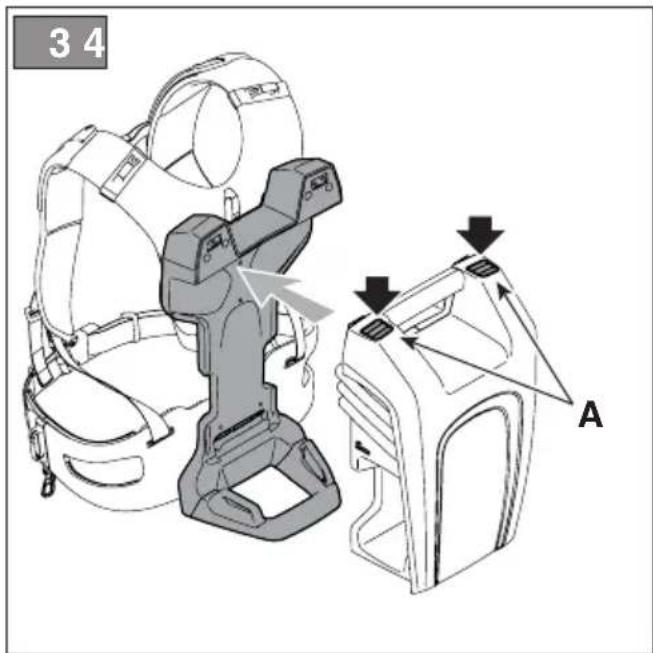

5.1 BATARYA SIRT ÇANTASININ TAKILMASI (varsa)....6

1. KUMANDALAR.... 6

6.1 Emniyet düğmesi (devreye alma/devreden çıkarma) 6
6.2 Biçak kontrol kolu (kesim cihazı) 7
6.3 Arka kabza çözme kolu.... 7

1. MAKİNENİN KULLANIMI 7

7.1 Ön işlemler....7
7.2 Güvenlik kontrolleri.... 7
7.3 Çalıştırma 8
7.4 Kullanım 8
7.5 Durdurma 9
7.6 Kullandıktan sonra....9

1. RUTİN BAKIM....9

8.1 Genel Bilgiler 9
8.2 Batarya....10
8.3 Makinenin ve motorun temizlenmesi ..... 10
8.4 Kesim cihazının temizlenmesi ve yağlanması 11
8.5 Somunlar ve civatalar.... 11

1. ÖZEL BAKIM 11

9.1 Kesim cihazının özel bakımı.... 11

1. DEPOLAMA.... 11

10.1 Makinenin depoya kaldırılması 11
10.2 Bataryanın depoya kaldırılması.... 12

1. TAŞIMA VE NAKLİYE 12
2. YARDIM VE ONARIMLAR....12
3. GARANTI KAPSAMI 12
4. BAKIM TABLOSU 13
5. ARIZA TESPİTİ 13
6. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR 15

16.1 Alternatif bataryalar 15
16.2 Batarya şarj cihazı 15
16.3 Batarya sırt çantası.... 15
16.4 Batarya simülatörü 15

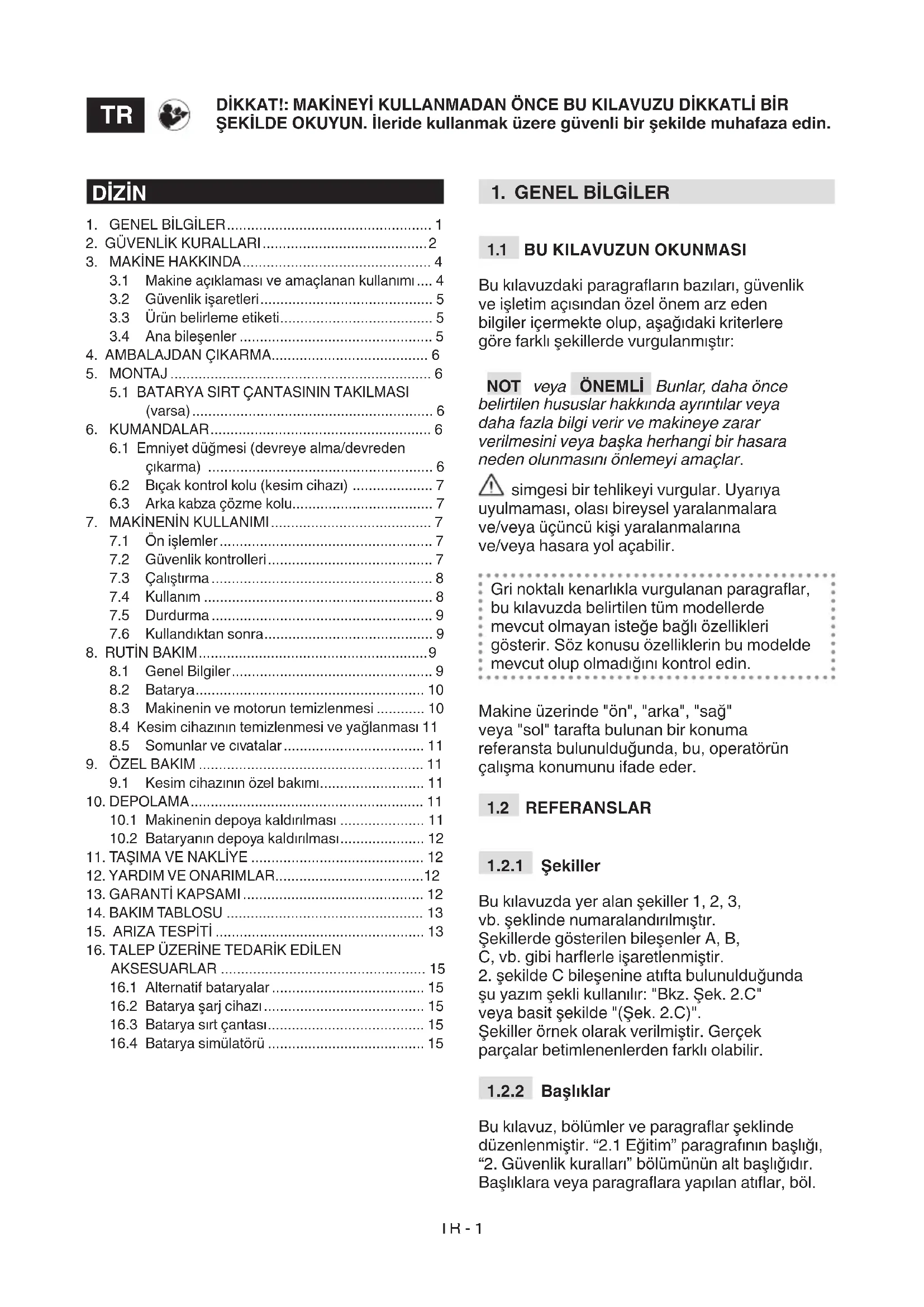

1. GENEL BİLGİLER

1.1 BU KILAVUZUN OKUNMASI

Bu kılavuzdaki paragrafların bazıları, güvenlik ve işletim açısından özel önem arz eden bilgiler içermekte olup, aşağıdaki kriterlere göre farklı şekillerde vurgulanmıştır:

NOT veya ÖNEMLİ Bunlar, daha önce belirtilen hususlar hakkında ayrıntılar veya daha fazla bilgi verir ve makineye zarar verilmesini veya başka herhangi bir hasara neden olunmasını önlemeyi amaçlar.

⚠ simgesi bir tehlikeyi vurgular. Uyarıya uyulmaması, olası bireysel yaralanmalara ve/veya üçüncü kişi yaralanmalarına ve/veya hasara yol açabilir.

Gri noktalı kenarlıkla vurgulanan paragraflar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterir. Söz konusu özelliklerin bu modelde mevcut olup olmadığını kontrol edin.

Makine üzerinde "ön", "arka", "sağ" veya "sol" tarafta bulunan bir konuma referansta bulunulduğunda, bu, operatörün çalışma konumunu ifade eder.

1.2 REFERANSLAR

1.2.1 Şekiller

Bu kılavuzda yer alan şekiller 1, 2, 3,

vb. şeklinde numaralandırılmıştır.

Şekillerde gösterilen bileşenler A, B,

C, vb. gibi harflerle işaretlenmiştir.

1. şekilde C bileşenine atıfta bulunulduğunda şu yazım şekli kullanılır: "Bkz. Şek. 2.C" veya basit şekilde "(Şek. 2.C)".

Şekiller örnek olarak verilmiştir. Gerçek parçalar betimlenenlerden farklı olabilir.

1.2.2 Başlıklar

Bu kılavuz, bölümler ve paragraflar şeklinde düzenlenmiştir. "2.1 Eğitim" paragrafının başlığı,
"2. Güvenlik kuralları" bölümünün alt başlığıdır. Başlıklara veya paragraflara yapılan atıflar, böl

veya par. kısaltması ve ilgili rakam kullanılarak verilmiştir. Örnek: "böl. 2" veya "para. 2.1.

2. GÜVENLİK KURALLARI

2.1 EĞİTİM

BU MAKİNE CİDDİ HASAR VE YARALANMALARA YOL AÇABİLİR.

Makinenin doğru kullanımı, hazırlanması, bakımı, çalıştırılması ve durdurulmasına yönelik talimatları dikkatlice okuyun.

Kumandaları ve makinenin uygun şekilde nasıl kullanılacağını iyi öğrenin.

Makineyi hızlı bir şekilde durdurmayı öğrenin.

• Makinenin asla çocuklar veya talimatlar hakkında bilgi sahibi olmayan kişiler tarafından kullanılmasına izin vermeyin. Yerel yasalar, kullanıcılar için minimum yaş belirleyebilir.
• Makineyi asla kullanıcı yorgun veya rahatsızsa veya ilaç, uyuşturucu, alkol veya refleksleri ve konsantrasyonu zayıflatan maddeler almışsa kullanmayın.
• Başka kişilere veya mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.
• Makine satılırsa veya başkalarına ödünç verilirse, operatörün bu kılavuzda bulunan kullanıcı talimatlarını gözden geçirmesini sağlayın.

2.2 ÖN İŞLEMLER

Kişisel Koruyucu Donanım (KKD)

• Vücudu saran, kesilmeyi önleyici korumalarla donatılmış koruyucuyu giysiler, titreşim önleyici eldivenler, kask, koruyucu gözlükler, toz önleyici maskeler, işitme sistemi koruyucu kulaklıklar ve tabanı kaymaz kesilmeyi önleyici ayakkabılar kullanın.
• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler, bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ve her halükarda sallantılı veya bol aksesuarlar kullanmayın.
• Uzunsa, saçlarını zı arkada toplayıp bağlayın.

Çalışma / Makine Alanı

• Çalışma alanını sonuna kadar inceleyin ve biçağa takılabilecek, zarar verebilecek veya operatörde ağır fiziksel yaralanmalara neden olabilecek şeyleri (kablolar, elektrik hatları, kordonlar, vb.) kaldırın.
• Etrafınızda bulunanların daima bilincinde olun ve makinenin gürültüsü sebebiyle farkında olamayacağını olası risklere karşı tetikte olun.
• Yangın riskini önlemek için makineyi sıcak motor ile yapraklar veya kuru otlar arasında bırakmayın.

2.3 ÇALIŞMA SIRASINDA

Çalışma Alanı

• Makineyi patlama riski taşıyan ortamlarda, alev alabilir sıvıların, gazların veya tozların bulunduğu ortamlarda kullanmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar çıkarırlar.
• Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görünürlük koşullarında çalışın.
• Diğer insanları, çocukların ve hayvanları çalışma alanından uzaklaştırın. Çocuklar başka bir yetişkinin gözetiminde olmalıdır.
• Diğer kişilerin makinenin etki alanından en az 15 metre uzakta durduklarından emin olun.
• Operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının.
• Makineyi yağmura veya nemli ortamlara maruz bırakmayın. Bir elektrikli aletin içine sızan su, elektrik çarpma riskini artırır.
• Düzensiz zemin (tepelik yerler, çukurlar), eğimler, gizli tehlikeler ve görüşü sınırlandırabilecek engellere karşı dikkatli olun.
• Hendeklerin, su kanallarının veya toprak setlerin yakınındayken çok dikkatli olun.
• Makine yol yakınlarında kullanılıyorsa, trafiğe dikkat edin.
• Gerilim altındaki elektrik kablolarının yakınlarında dikkatli olun.

Davranış ilkeleri

• Çalışma esnasında makine her zaman iki elle sıkıca tutulmalıdır.
• Biçak gizli kablolar ile temas edebileceğinden, elektrikli aleti sadece kabzaların yalıtılmış yüzeylerinden tutun. Kesim bıçağının gerilim altındaki bir kablo ile temas etmesi makinenin metal kısımlarını gerilim altına sokabilir ve operatörü elektrik çarpmasına neden olabilir.
• Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Vücut, topraklanmış veya toprak olarak görev

yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar.

• Sabit ve dengeli bir pozisyon alın ve tedbirli davranın.
• Merdivenler ve dengesiz platformlar kullanmaktan kaçının.
• Asla koşmayın, yürüyün.
• Gerek makinenin çalıştırılması, gerekse kullanımı esnasında ellerinizi ve ayaklarını kesim cihazından daima uzak tutun.
• Dikkat: Motor durdurulduktan sonra dahi bıçaklar birkaç saniye daha hareketlerine devam ederler.
• Bıçağı, yabancı cisimlere sert şekilde çarptırmamaya ve bıçakların hareketinin neden olduğu olası materyal sekmelerine dikkat edin.

- Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; yaralanmaların olduğu bir kaza meydana gelirse veya üçüncü kişiler yaralanırsa; duruma en uygun olan ilkyardım müdahalesini derhal gerçekleştirin ve gereken herhangi bir sağlık hizmeti için tıbbi yetkililerle iletişime geçin. Görmezden gelinmesi halinde zarara veya kişilerde veya hayvanlarda yaralanmaya neden olabilecek tüm kalıntıları dikkatle ortadan kaldırın.

- Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle dolaşım sistemi sorunları bulunan kişilerde nörovasküler rahatsızlıklara ("Raynaud sendromu" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya tutamaklar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktora danışmak gerekir.

Kullanım kısıtlamaları

• Makine, bunu iki el ile sağlam şekilde tutabilecek veya çalışma esnasında ayakta dengede sabit şekilde durabilecek kapasitede olmayan kişiler tarafından kullanılmamalıdır.
• Korumaları hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın.

• Şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. Şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.

• Mevcut emniyet sistemlerini/mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.

• Makineyi aşırı zorlamayın ve ağır işler yapmak için ufak bir makine kullanmayın; uygun bir makinenin kullanımı, tehlike risklerini azaltır ve iş kalitesini yükseltir.

2.4 BAKIM, DEPOYA KALDIRMA

Makine güvenliğini ve yüksek performans seviyelerini korumak için, düzenli bakım ve doğru depolama sağlayın.

Bakım

- Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya aşınmış parçalar daima değiştirilmeli, kesinlikle onarılmamalıdır.

- İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi, makinenin maksimum kullanım değerleridir. Dengesiz bir kesim elemanının kullanımı, aşırı hareket hızı veya bakım eksikliği; gürültü emisyonları ve titreşimler üzerinde önemli etkiye sahiptir. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını iyi yapın, çalışırken kulak koruyucu cihazlar takın ve molalar verin.

Depolama

- Yangın risklerini azaltmak için, kalıntı içeren kapları oda içerisinde bırakmayın.

2.5 BATARYA / BATARYA ŞARJ CİHAZI

ÖNEMLİ Aşağıda yer alan güvenlik talimatları, bu makineyle birlikte verilen ilgili batarya veya batarya şarj cihazı kılavuzunda belirtilen güvenlik gerekliliklerini tamamlayıcı niteliktedir.

• Bataryaları şarj etmek için sadece üretici tarafından tavsiye edilen şarj cihazlarını kullanın. Uygunsuz bir şarj cihazı elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sızmasına sebep olabilir.
• Sadece aletiniz için öngörülen özel bataryaları kullanın. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilir.
• Bataryayı yerleştirmeden önce cihazın kapalı olduğundan emin olunuz. Bataryanın çalışır haldeki bir makineye takılması yangına neden olabilir.
• Kullanılmayan bataryayı kontaklarda kısa devre yaratabileceğinden, ataşlar, demir

paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında meydana gelen kısa devreler, patlamaya veya yangına yol açabilir.

• Batarya şarj cihazını tutuşabilir buharların, maddelerin bulunduğu yerlerde veya kağıt, kumaş vb. gibi kolay tutuşabilir yüzeyler üzerinde kullanmayın. Şarj sırasında batarya şarj cihazı ısınır ve yangına yol açabilir.
• Bataryaların taşınması esnasında kontakların birbirlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın.

2.6 ÇEVRENİN KORUNMASI

Çevrenin korunması; medeni ortak yaşamın ve içinde yaşadığımız çevrenin yararına olacak şekilde, makine kullanımı açısından önemli ve en üst düzey önceliğe sahip olmalıdır.

• Çevreye rahatsızlık vermekten kaçının. Bu makineyi sadece günün makul saatleri içerisinde kullanın (gürültünün rahatsızlık verebileceği, sabahın erken veya akşamın geç saatlerinde kullanmayın).
• Ambalajların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir parçanın imha edilmesinde yerel yönetmeliklere titizlikle uyun; bu atıklar, normal atıklarla birlikte atılmamalı, ayrılarak malzemelerin geri dönüşümünü yapan toplama merkezlerine götürülmelidir.
• Ortaya çıkan malzemelerin imha edilmesinde yerel yönetmeliklere titizlikle uyun
• Makine hizmetten alındığında, doğaya atmayın; yürürlükteki yerel düzenlemelere uygun olarak bir atık döküm tesisine götürün.

Elektrikli cihazları ev atıkları arasına atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT sayılı AB Direktifine ve bu direktifin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun.

Faydalı ömürlerini tamamladıklarında bataryaları çevre dostu bir tutum içerisinde emniyetli bir şekilde bertaraf edin. Bataryada hem kendiniz, hem de çevreniz açısından tehlikeli

maddeler bulunur. Batarya çıkarılmalı,

lityum iyon bataryaları kabul eden bir yapıda ayrıca bertaraf edilmelidir.

Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

3. MAKİNE HAKKINDA

3.1 MAKİNE AÇIKLAMASI VE AMAÇLANAN KULLANIMI

Bu makine bir bahçe aletidir ve daha detaylı olarak batarya beslemeli taşınabilir bir çit budama makinesidir.

Makine başlıca olarak bir kesim cihazını işleten bir motordan oluşur.

Operatör kesim cihazından daima güvenlik mesafesinde durarak ana kumandaları işletebilir.

3.1.1 Öngörülen kullanım

Bu makine aşağıdaki amaçlar için tasarlanmış ve üretilmiştir:

• küçük boyutta (kesiti 15 mm'nin üzerinde olmayan) dalları olan çalılardan oluşan engel ve çitlerin budanması ve düzenlenmesi;
• yalnızca tek bir operatör tarafından kullanılır.

3.1.2 Uygunsuz kullanım

Yukarıdaki hususlara uymayan başka her türlü kullanım tehlikeli olabilir ve insanlara ve/veya eşyalara zarar verebilir. Uygunsuz kullanıma örnekler, aşağıdakikeri içerebilir ancak yalnızca bunlarla sınırlı değildir:

• genelde çimlerin kesimi ve özellikle kaldırım yakınlarında kesim;
• organik atıkların geri kazanılması için malzemelerin parçalanması;
• budama işlemleri;
• kesim cihazı takılı makinenin omuz hizasının üzerinde kullanılması;
• makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması;
• "Teknik Veriler" tablosunda sıralananlardan farklı kesim cihazlarının kullanılması. Ciddi yaralanma veya yaralanmalar riski;
• makinenin birden fazla kişi tarafından kullanılması.

ÖNEMLİ Makinenin uygunsuz kullanımı, garantiyi geçersiz kılacak ve Üreticinin her türlü sorumluluğunu kaldırarak, her türlü hasar sorumluluğunu veya kullanıcıının kendisinin veya üçüncü şahisların yaralanmasıyla ilgili sorumlulukları kullanıcıya yükler.

3.1.3 Kullanıcı tipi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir. "Hobi faaliyetlerine" yöneliktir.

3.2 GÜVENLİK İŞARETLERİ

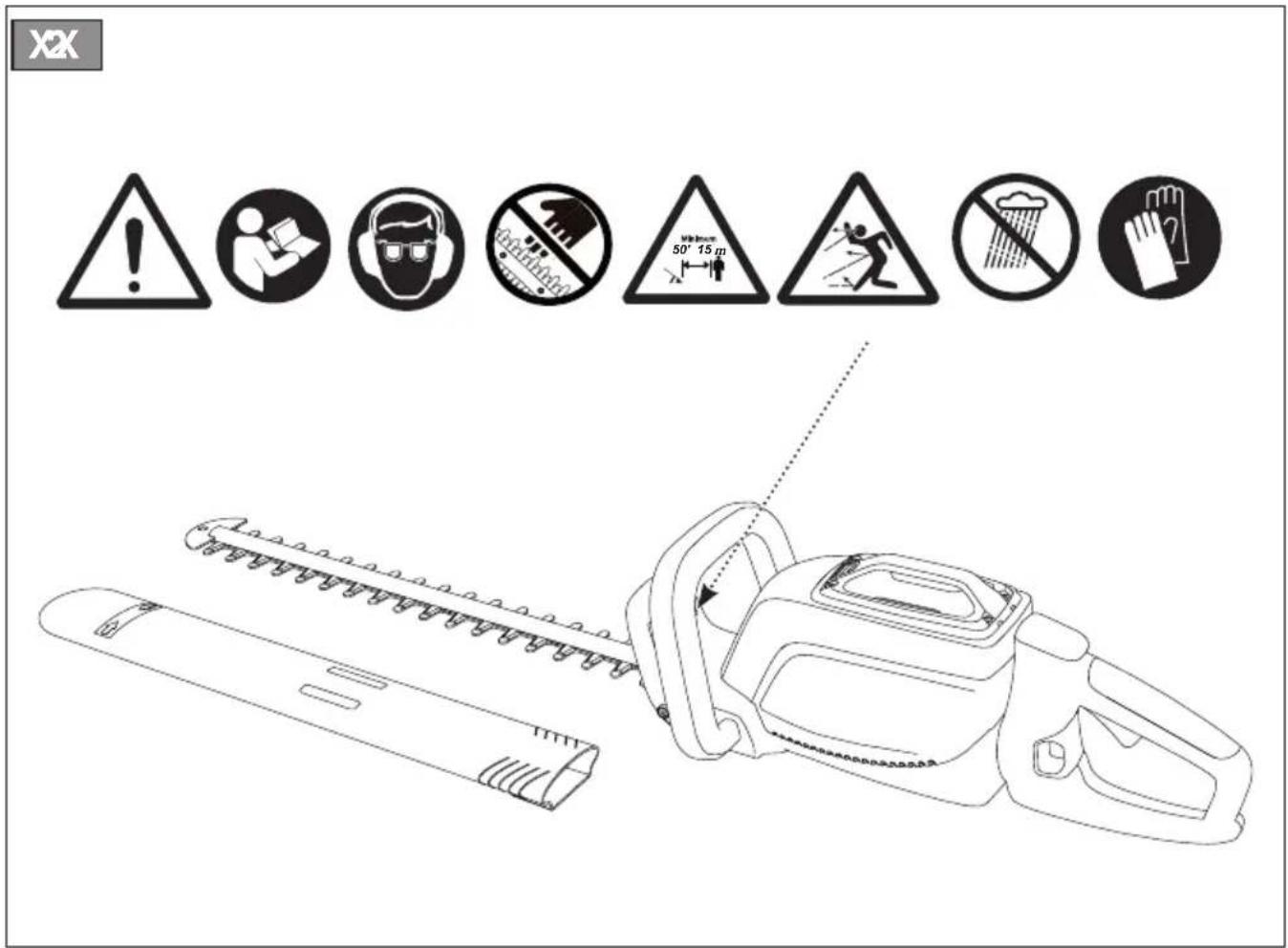

Makinenin üzerinde çeşitli semboller (Şek. 2) bulunur. İşlevleri, operatöre gerekli özen ve dikkat göstererek doğru kullanma kurallarını hatırlatmaktır.

Sembollerin anlamları:

UYARI! TEHLIKE! Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir.

UYARI! Bu makineyi kullanmadan önce kullanım kılavuzunu okuyun.

İşitme koruması ve gözlük kullanın.

Kalın ve kaydırmaz iş eldiveni giyin.

Yağmur (veya nem) altında bırakmayın

SEKME TEHLİKESİ! Kesim cihazından kaynaklanan, fırlayarak kişilerde ağır yaralanmalara veya eşyalarda hasara neden olabilecek malzemelere dikkat edin.

SEKME TEHLİKESİ! Makinenin kullanımı esnasında herkesi ve bütün ev hayvanlarını en az 15 m uzaklaştırın.

Kesim tehlikesi! El ve ayaklarını bıçaklardan uzak tutun.

Sınıf II Dual izolasyon

ÖNEMLİ Yırtılmış veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yedek etiketleri bir Yetkili Servis Merkezinden sipariş edin.

3.3 ÜRÜN BELİRLEME ETİKETİ

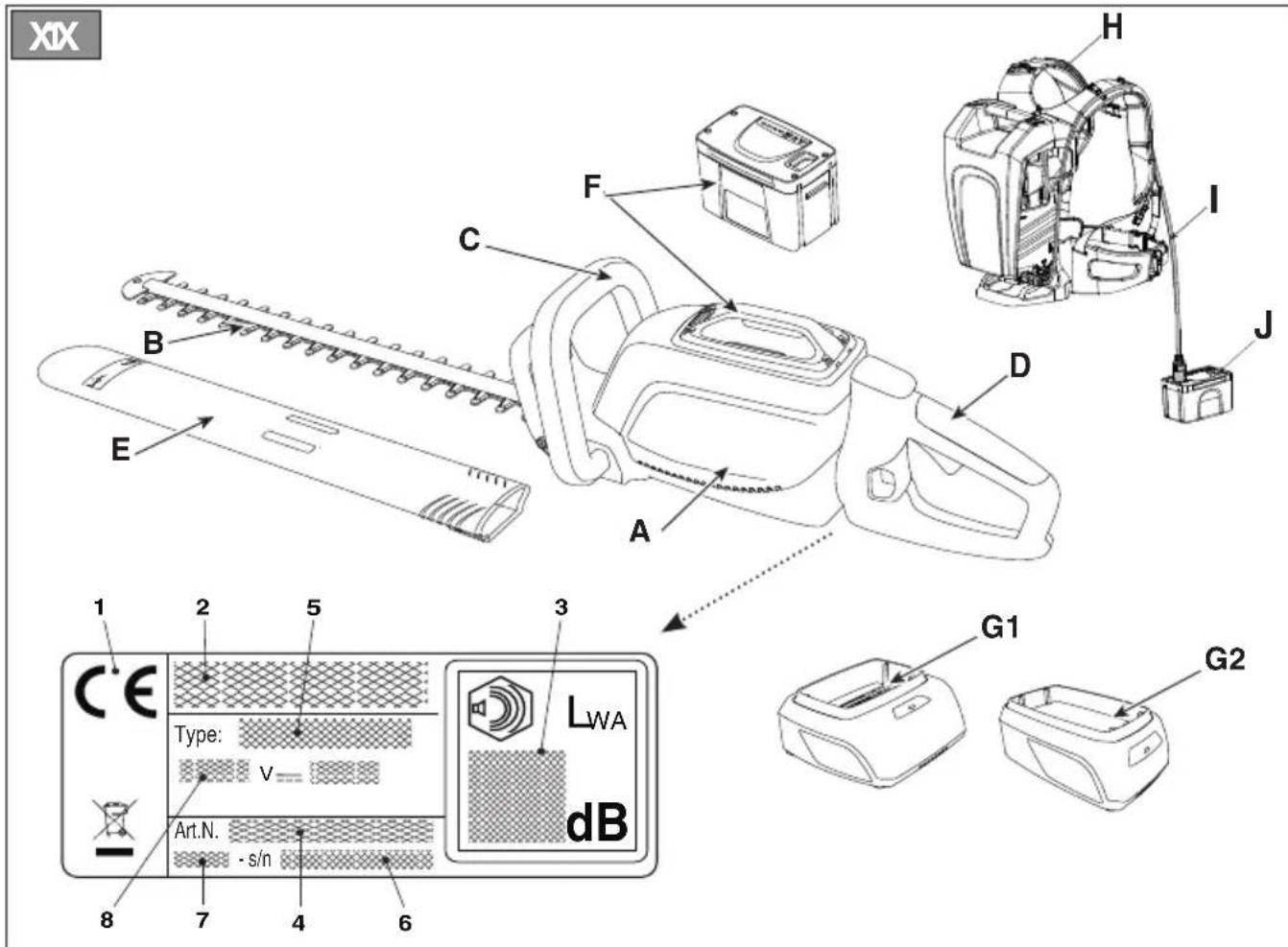

Ürün belirleme etiketinde aşağıdaki veriler yer alır (Şek. 1):

1. CE uygunluk işareti
2. İmalatçının adı ve adresi
3. Ses gücü seviyesi
4. Ürün kodu
5. Makine tipi
6. Seri numarası
7. İmalat yılı
8. Besleme gerilimi

Makinenin tanıtım bilgilerini, kapak sayfasının arkasındaki etikette yer alan özel alana yazın.

ÖNEMLİ Yetkili Servis Merkezi ile her bağlantı kurduğunuzda ürün tanıtım etiketinde bulunan bilgileri kullanın.

ÖNEMLİ Uygunluk Beyanının bir örneği, bu kılavuzun son sayfalarında bulunmaktadır.

3.4 ANA BİLEŞENLER

Bu makine, işlevleri belirtilen aşağıdaki bileşenlerden oluşur (Şek. 1):

A. Motor: kesim cihazına hareket sağlar.
B. Biçak (Kesim Cihazı): bitkilerin kesilmesini sağlayan elemandır.
C. Ön tutamak: makinenin yönetilmesine olanak tanır ve üzerinde bir emniyet şalteri bulunur.

D. Arka kabza: makinenin yönetilmesine olanak tanır ve üzerinde ana kontrol kumandaları bulunur.
E. Biçak koruması (makinenin nakliyesi ve taşınması için): ağır yaralanmalara neden olabilecek şekilde kesim cihazıyla kazara temasa karşı koruma sağlar.
F. Batarya (talep üzerine tedarik edilen mekanizma, Par. 16.1): alete elektrik akımı sağlayan donanımdır; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir.
G. Batarya şarj cihazı (talep üzerine tedarik edilen mekanizma, Par. 16.2): bataryayı şarj etmekte kullanılan cihazdır; özellikleri ve kullanım kuralları özel bir kılavuzda belirtilmiştir. İki batarya şarj cihazı modeli mevcuttur: G1 (hızlı batarya şarji); G2 (standart batarya şarji).
H. Batarya sırt çantası (talep üzerine tedarik edilen mekanizma, par. 16.3): bataryaların içinde bulunduğu cihazdır.
I. Bağlantı kablosu: makineyi batarya sırt çantasına bağlamak için kullanılan kablo.
J. Batarya simülatörü (talep üzerine tedarik edilen mekanizma, par. 16.4): makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır.

4. AMBALAJDAN ÇIKARMA

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

⚠ Ambalajı düz ve sağlam bir yüzey üzerinde açılmalı, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalı ve daima uygun aletler kullanılmalıdır.

1. Bileşenleri kaybetmemeye dikkat ederek, ambalajı dikkatli bir şekilde açın.
2. Kutunun içine bulunan, bu kılavuzun da yer aldığı belgelere başvurun.
3. Makineyi kutudan çıkarın.
4. Kutuyu ve ambalajları bulunduğunuz yerdeki yönetmeliklere uygun şekilde bertaraf edin.

5. MONTAJ

5.1 BATARYA SIRT ÇANTASININ TAKILMASI (VARSA)

Batarya sırt çantası halihazırda birleştirilmiş olarak teslim edilir (Şek. 1.H) ve kayış desteğinden ayrılabilir (Şek. 3) ve elde taşınabilir. Batarya sırt çantasını ayırmak için, üstteki iki düğmeye basın (Şek. 3.A). Batarya bölmeleri sırt çantasının her iki tarafından bulunur (Şek. 4) Sırt çantasının sağ tarafından aşağıdaki bulunur:

• kablo soketi (Şek. 5.A)
  • batarya seçicisi (Şek. 5.B)
• diğer cihazları şarj etmeye yönelik bir USB portu (örn. mobil telefonlar) (Şek. 5.C).

Kabloların gevşek kalmasını önlemek için, her iki yanda ve arkada güç kablosunun geçirilebileceği oluklar vardır.

6. KUMANDALAR

6.1 EMNİYET DÜĞMESİ (DEVREYE ALMA/DEVREDEN ÇIKARMA)

Bu düğmeye basıldığında makinenin elektrik devresi devreye girer veya devreden çıkar (Şek. 6.A).

Bir LED yanıyor: makinenin elektrik devresi devrededir (Şek. 6.B). Makine kullanılmaya hazırlıdır. Her iki LED yanıyor: makine çalışıyor.

LED'ler kapalı: elektrik devresi tamamen devre dışıdır.

ÖNEMLİ Taşıma işlemleri sırasında kazara çalışmasını önlemek için kesinlikle parmağınızı düğmenin üzerinde tutmayın.

"Uyari" simgesi (Şek. 6.F), bir makine arızası durumunda yanar (ON) (bkz. arıza tespiti tablosu, par. 15).

6.2 BIÇAK KONTROL KOLU (KESİM CİHAZI)

Bıçağın çalıştırılmasını ve hızının ayarlanması sağlar.

Kesim cihazı (Şek. 1.B) yalnızca bıçak kontrol koluna (Şek. 6.C) ve emniyet anahtarına (Şek. 6.D) aynı anda basılıyorsa çalıştırılabilir.

Levye veya emniyet şalteri bırakıldığında kesim cihazı otomatik olarak durur.

6.3 ARKA KABZA ÇÖZME KOLU

Çözme kolu (Şek. 6.E) arka kabzanın (Şek. 1.D), çitleri düzeltme işlemlerini daha rahat gerçekleştirmek için kesim cihazına göre 3 farklı pozisyonda yönlendirilmesini sağlar.

Kabza ayarlama işlemi, emniyet düğmesi devre dışı (ışık sönük) haldeyken yapılabilir.

7. MAKİNENİN KULLANIMI

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

7.1 ÖN İŞLEMLER

Çalışmaya başlamadan önce, çalışmanın verimli şekilde ve maksimum güvenlikte gerçekleşmesini garanti etmek için bir dizi kontrol ve işlem gerçekleştirmek gerekir.

Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın.

7.1.1 Batarya kontrolü

Bu makine bataryasız olarak temin edilir. Uygulama ihtiyaçlarınıza en uygun kapasiteye sahip bataryayı alın ve batarya kitapçığının içerdiği bilgileri izleyerek daima komple şarj gerçekleştirilir. Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

- Her kullanımdan önce: - batarya kitapçığında verilen talimatlara göre bataryanın şarj durumunu kontrol edin.

7.1.2 Kabzanın ayarlanması

⚠️ Bu işlemi, emniyet düğmesi devre dışı (ışık sönük) haldeyken yapın.

1. Arka kabza çözme kolunu (Şek. 7.A) geriye doğru çekin;
2. arka kabza (Şek. 7.B) dönmeye başlar;
3. Serbest bırakma kumanda kolunu bırakın (Şek. 7.A);
4. istenilen konuma oturana kadar kabzayı döndürün.

ÖNEMLİ Makineyi kullanmadan önce çözme kolunun tamamen kilitli konuma geri çevrilmiş ve arka kabzanın iyice sabit olduğundan emin olun.

Çalışma esnasında arka kabza kesim cihazının aldığı pozisyondan bağımsız olarak her zaman dikey olmalıdır.

7.1.3 Sırt çantasının kullanılması (varsa)

1. Bataryayı sırt çantasının (Şek. 4) bölmelerinden birinin içine geçirip tamamen, konumuna kilitlendiğini ve böylece elektrik kontağı sağlandığını bildiren tık sesini duyana kadar itin;
2. Kabloyu sırt çantasındaki özel sokete bağlayın ve konumuna kilitlendiğini, böylece elektrik kontağı sağlandığını bildiren özel tık sesini duyana kadar döndürün (Şek. 5.A);
3. kayışları ayarlayın ve öndeki kemeri kapatın (Şek. 8).

7.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçların tablolarda belirtilenlere uygun olduğundan emin olun.

⚠️ Kullanmadan önce güvenlik kontrollerini daima yapın.

7.2.1 Genel kontrol

Amaç Sonuç
Kabzalar (Şek. 1.C, Şek. 1.D) ve korumalar	Temiz, kuru, makineye doğru şekilde ve iyice sabitlenmiş
Makine ile bıçak üzerindeki vidalar	İyice sıkıştırılmış (gevşek değil)
Soğuk havalardaki geçişler	Engellenmez
Bıçak (Şek. 1.B) Bilenmiş,	nasar veya yıpranma belirtileri yok
Korumalar Sağlam, hasar görmemiş.
Batarya (Şek. 1.F) Muhafaz	asında herhangi bir hasar yok, herhangi bir sıvı sızıntısı yok
Makine Herhangi bir hasar veya yıpranma belirtisi yok
Elektrik kabloları Tüm izolaşyon sağlam.Kıvılcım çıkmasını önleyecek şekilde bütün
Bıçak kontrol kolu (Şek. 6.C), emniyet anahtarı (Şek. 6.D)	Kollar serbest bir şekilde hareket etmeli, zorlama gerektirmemelidir.
Test sürüşü Anormal titreşim yok.Anormal ses yok

7.2.2 Makine çalışma testi

İşlem Sonuç
1. Bataryayı bölmesine takın (Şek. 10.A);2. emniyet düğmesine (Şek. 9.A) basın	Yeşil ışık yanmalı (elektrik devresi etkin) ve kesim cihazı hareket etmiyor olmalıdır
Makineyi çalıştırın (para. 7.3 );1. bıçak kontrol kolu (Şek. 9.B) ile emniyet anahtarını (Şek. 9.C) aynı anda devreye sokun;2. bıçak kontrol kolu (Şek. 9.B) veya emniyet anahtarını (Şek. 9.C) bırakın	1. Bıçak hareket etmelidir2. Kumandalar otomatik olarak ve hızlica nötr konuma dönmeli, bıçak durmalıdır
1. Bıçak girdiğinde, arka kabza çözme kolunu (Şek. 7.A) çekin	1. Bıçak durmalıdır

Elde ettiğiniz sonuçların biri bile aşağıdaki tablolardan farklıysa, makineyi kullanmayın! Makineyi gereken kontrollerin yapılması ve onarılması için bir servis merkezine gönderin.

7.3 ÇALIŞTIRMA

7.3.1 Batarya ile çalıştırma

1. Biçak korumasını (Şek. 1.E) çıkarın (takılmışsa);
2. bıçağın toprağa veya diğer nesnelere değişmediğinden emin olun;
3. Bataryayı bölmesine takın (Şek. 10.A );

4. emniyet düğmesine (Şek. 9.A) basın

5. biçak kontrol kolu (Şek. 9.B) ile emniyet anahtarını (Şek. 9.C) aynı anda devreye sokun.

7.3.2 Batarya simülatörü ile çalıştırma (varsa)

1. Sağlam ve dengeli bir pozisyon edinin;
2. bıçağın toprağa veya diğer nesnelere değişmediğinden emin olun;
3. batarya simülatörünü makine üzerindeki yuvasına doğru şekilde yerleştirin (Şek.10.J)
4. bağlantı kablosunu batarya simülatörüne bağlayın (Şek.10.I)
5. seçiciyi kullanarak bataryayı seçin (Şek. 5.B)
6. emniyet düğmesine (Şek. 9.A) basın
7. biçak kontrol kolu (Şek. 9.B) ile emniyet anahtarını (Şek. 9.C) aynı anda devreye sokun

7.4 KULLANIM

Makineyle çalışmak için aşağıda açıklanan şekilde hareket edin:

- makineyi daima iki elinizle sıkıca kavrayın ve kesim cihazını omuz hizasının altında tutun;

⚠️ Bıçak çalışır haldeyken kesilen malzemeyi kaldırmayın veya kesilecek malzemeyi sabitlemek için tutmayın. Kesilen malzemeyi kaldıracağını zaman emniyet düğmesinin devre dışı (ışık sönük) halde olduğundan emin olun.

NOT İste kullanım esnasında, batarya, makineyi kapatan ve çalışmasını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur.

NOT Bir dakika süreyle kullanılmaması durumunda, makine açıksa, otomatik olarak kapanacaktır.

7.4.1 Çalışma teknikleri

Her zaman için önce çitlerin iki dikey yanını ve sonra üst kısmını kesmek tercih edilir.

NOT Bataryanın kullanma süresi (yani şarj öncesi kesilebilecek bitki yüzeyi), ilgili paragrafta açıklanan birçok faktöre bağlıdır (par. 8.2.1.

7.4.1.a Dikey kesim

Kesim, bıçağı gövdeden olabildiğince uzak tutarak aşağıdaki yukarı doğru bir ark hareketiyle gerçekleştirilmelidir (Şek. 11).

7.4.1.b Yatay kesim

En iyi sonuçlar, bıçak kesim yaptığınız yöne doğru hafifçe (5° - 10°) eğik tutularak elde edilir; özellikle çok kalın olan çitlerde, yavaş ve kesintisiz bir şekilde, kavisli bir hareket yaparak ilerleyin (Şek. 12).

7.4.2 Çalıştırma önerileri

Kullanım sırasında bıçaklar sıkışır veya çitin dalları takılırsa:

1. makineyi derhal durdurun (para. 7.5);
2. kesim cihazının durmasını bekleyin;
3. bataryayı çıkarın (para. 8.2.2);
4. Sıkışan malzemeyi çıkarın.

7.4.3 Çalışma esnasında bıçakların yağlanması

Çalışma esnasında kesim cihazı aşırın ısındığında, bıçakların iç yüzeylerini yağlamak gerekir (para. 8.4).

⚠️ Bu işlem yalnızca makine kapalıyken ve batarya yuvasından çıkarıldıktan sonra yapılabilir (para. 8.2.2).

7.5 DURDURMA

Makineyi durdurmak için:

• Biçak kontrol kolu (Şek. 9.B) veya emniyet anahtarını (Şek. 9.C) bırakın;
• emniyet düğmesini (Şek. 9.A) devre dışı bırakın (ışık söner).

⚠ Makineyi durdurduktan sonra kesim cihazının durması için birkaç saniye geçmesi gerekir.

Aşağıdaki durumlarda daima makineyi durdurun: – çalışma bölgeleri arasında yer değiştirmeler esnasında.

⚠️ Taşıma işlemleri sırasında kazara çalışmasını önlemek için kesinlikle parmağınızı emniyet düğmesinin üzerinde tutmayın.

7.6 KULLANDIKTAN SONRA

7.6.1 Batarya ile kullanım sonrasında

• Bataryayı yuvasından çıkarın ve şarj edin (para. 8.2.2).
• kesim cihazı durduğunda, biçak korumasını uygulayın (Şek. 1.E).
• Kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın.
  • Temizleyin (par. 8.3).
• Gevşemiş veya hasar görmüş bileşen bulunup bulunmadığını kontrol edin. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş civataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

7.6.2 Batarya simülatörü ile kullanım sonrasında (varsa)

1. Batarya sırt çantası seçicisini "KAPALI" (OFF) konuma getirin (Şek. 5.B);
2. batarya simülatörünü makineden sökün (Şek. 13.J);
3. batarya sırt çantasını çıkarın;
4. bağlantı kablosunu batarya simülatöründen (Şek. 13.I) ve sırt çantasından (Şek. 5.A) ayırın
5. bataryayı sırt çantasından çıkarın (Şek. 14) ve şarj edin (par. 8.2.2);
6. makineyi kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
7. Temizleyin (para. 8.3);
8. Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş civataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

ÖNEMLİ Makineyi kullanmadan veya gözetimsiz halde bırakacağını her sefer (para. 8.2.2) bataryayı çıkarın ve biçak korumasını takın.

8. RUTİN BAKIM

8.1 GENEL BİLGİLER

ÖNEMLİ Uyulacak güvenlik kuralları için bkz. böl. 2. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

⚠️ Herhangi bir bakım işlemine girişmeden önce:

- makineyi durdurun;

• Bataryayı yuvasından çıkarın ve şarj edin (para. 8.2.2);
• Kesim cihazı durduğunda, (bıçak üzerinde müdahalede bulunulması durumları dışında) bıçak korumasını takın;
• kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
• uygun giysiler giyin, iş eldiveni ve koruyucu gözlük takın;
• ilgili talimatları okuyun.

– İşlem sıklığı ve tipi, "Bakım tablosunda" özetlenmiştir (bkz. böl. 14). Tablo makinenizin etkinliğini ve güvenliğini korumada size yardım etme amacına yöneliktir. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili görevi, yapılması gerektiği zaman gelir gelmez gerçekleştirilmiştir.
– Orijinal olmayan yedek parçaların ve aksesuarların kullanılması makinenin işletimi ve güvenliği üzerinde olumsuz etkilere sahip olabilir. Üretici, bu ürünlerden kaynaklanan hasar veya yaralanmalarla ilgili her türlü sorumluluğu reddeder.
– Orijinal yedek parçalar Yetkili Teknik Servisler ve Saticılardan temin edilebilir.

ÖNEMLİ Bu kılavuzda açıklanmayan her türlü bakım ve ayarlama işlemi bayiniz veya Yetkili Servis Merkezi tarafından yapılmalıdır.

8.2 BATARYA

8.2.1 Batarya çalıştırma süresi

Bataryanın kullanma süresi (yani şarj öncesi işlenebilir bitki alanı) başlıca olarak aşağıdaki dilere bağlıdır:

a. Daha fazla enerji ihtiyacı gerektiren çevresel faktörler:
– çok kalın veya nemli çitlerin budanması/düzenlenmesi; – çok büyük ebatlı dallara sahip çalıların budanması/düzenlenmesi;
b. operatörün kaçınması gereken davranışlar: – çalışma esnasında sık açma ve kapamalar; – yapılacak işe uygun olmayan bir kesim tekniği kullanılması (para. 7.4.1); – budanacak çitin koşullarına uygun olmayan hızda kesme hareketi yapılması.

Bataryanın çalışma süresini artırmak için daima aşağıdakilerin yapılması uygun olur:

• çiti kuruyken budayın;
• çalının şartlarına uygun hızda kesim hareketleri yapın;

- yapılacak işe en uygun tekniği kullanın.

Makinenin standart batarya ile mümkün olandan daha uzun çalışmalarda kullanılmasının istenmesi halinde, aşağıdakiler mümkündür:

• Kullanım sürekliliğini tehlikeye atmaksızın, boşalan bataryayı derhal değiştirmek için ikinci bir standart batarya satın almak;
• standart versiyona oranla daha uzun kullanma süresi sunan bir batarya satın almak (para. 16.1).

8.2.2 Bataryanın çıkarılması ve şarj edilmesi

1. Makinede (Şek. 13.A) veya sırt çantasında (Şek. 14. A) (varsa) bulunan batarya üzerindeki kilitleme düğmesine basın;
2. bataryayı makineden (Şek. 13.B) veya batarya sırt çantasından (Şek. 14.B) (varsa) çıkarın;
3. bataryayı (Şek. 15.A) batarya şarj cihazındaki yuvasına (Şek. 15.B) yerleştirin;
4. Batarya şarj cihazını (Şek. 15.B) plaka üzerinde belirtilene uygun gerilime sahip bir elektrik prizine bağlayın;
5. bataryanın/batarya şarj cihazının kitapçığında yer alan talimatları izleyerek komple şarj uygulaması yapın.

NOT Batarya, ortam sıcaklığı 0 ile +45 °C arasında olmadığında şarj olmasını engelleyen bir koruma ile donatılmıştır.

NOT Batarya, hasar görme riski olmaksızın, kısmen de olsa her an şarj edilebilir.

8.2.3 Bataryanın makineye monte edilmesi

Şarj tamamlandıktan sonra:

1. Bataryayı, batarya şarj cihazındaki yuvasından çıkarın (Şek. 16.A) (şarj işlemi tamamlandıktan sonra şarj altında tutmaya devam etmeyin);
2. Batarya şarj cihazının (Şek. 16.B) elektrik şebekesiyle olan bağlantısını kesin;
3. bataryayı makinedeki yuvasına (Şek. 10.A) veya batarya sırt çantasının yuvalarından birine (Şek. 4) (varsa) yerleştirin
4. yerine oturarak kilitlendiğini bildiren tık sesini duyana kadar tamamen itin ve böylece elektrik kontażının sağlandığından emin olun.

8.3 MAKİNENİN VE MOTORUN TEMİZLENMESİ

Yangın tehlikesini azaltmak için, makineyi ve özellikle motoru, yaprak, dal ve aşırı gres kalıntılarından arındırın.

• Kullandıktan sonra makineyi daima temiz ve nötr deterjanla nemlendirilmiş bir bez kullanarak temizleyin.
• Yumuşak ve kuru bir bez kullanarak tüm nemi giderin. Nem, elektrik çarpması risklerinin doğmasına neden olabilir.
• Plastik aksam veya tutamak temizliğinde aşındırıcı deterjanları veya çözücüleri kullanmayın.
• Su jetleri kullanmayın ve motorun ve elektrikli bileşenlerin ıslanmasını önleyin.
• Motorun veya bataryanın aşırı ısınarak zarar görmesini önlemek için soğutma havası giriş izgaralarının daima temiz ve birikintilerden arındırılmış halde olduğundan emin olun.

8.4 KESİM ÇİHAZININ TEMİZLENMESİ VE YAĞLANMASI

Her çalıştırma uygulamasından sonra verimlerini ve dayanıklılıklarını arttırmak için bıçakların temizlenmesi ve yağlanması uygundur:

Batarya çıkarılmadan ve kesim cihazı tamamen durmadan kesim cihazına dokunmayın.

• Makineyi yatay konuma getirin ve yere iyice oturmasını sağlayın.
• Biçakları kuru bir bezle temizleyin ve zorlu kirlerde fırça kullanın.
• Tercihen kirletici olmayan ince bir yağ tabakasını bıçağın üst kenarı boyunca uygulayarak bıçakları yağlayın.

8.5 SOMUNLAR VE CIVATALAR

• Ekipmanın güvenli çalışma durumunda olmasını sağlamak için; tüm somunları, civataları ve vidaları sıkılmış halde tutun.
• Tutamakların sıkıca sabitlendiklerini düzenli olarak kontrol edin.

9. ÖZEL BAKIM

9.1 KESİM CİHAZININ ÖZEL BAKIMI

Batarya çıkarılmadan ve kesim cihazı tamamen durmadan kesim cihazına dokunmayın.

Talimatlara uygun kullanılması halinde bıçaklar hiçbir bakım veya bileme yapılmasını gerektirmezler.

9.1.1 Kontrol

Bıçakların bükülmemiş, hasar hemiş veya yıpranmamış olduklarıı daların uygun şekilde sıkıştırılmış klarını periyodik olarak kontrol edin.

Boşluk ayarı Fabrikada yapıldığında, bıçaklar arasındaki boşluk herhangi bir ayar gerektirmez.

9.1.2 Bileme

Kesim verimi azaldığında ve dallar sık sık takılmaya başladığında bileme gereklidir.

Güvenlik açısından, bileme işleminin, bıçağa zarar verme ve kullanım esnasında güvensiz kılma riski taşımadan, böylece, bıçağa, bıçağın kullanımı sırasında bıçağı güvensiz hale getirebilecek herhangi hasar verme riski önlenmiş olur.

Aşınmış uçlu bir biçak asla bilenmemeli, her zaman değiştirilmelidir.

9.1.3 Değiştirme

Bıçak asla onarılmamalıdır, fakat kırlıma başlangıcı görüldüğü veya bileme limiti aşıldığı anda bıçağı değiştirmek gerekir. Güvenlikle ilgili nedenlerden ötürü, değiştirme işleminin bir Yetkili Servis Merkezi tarafından yapılması uygun olacaktır.

Bu makine üzerinde Teknik Veriler tablosunda belirtilen kodu taşıyan bıçakların kullanımı öngörülür.

Ürünün gelişimi dikkate alınarak, Teknik Veriler Tablosunda belirtilen bıçaklar benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer bıçaklarla zaman içinde değiştirilebilirler.

10. DEPOLAMA

ÖNEMLİ

Depoya kaldırma işlemleri sırasında uyulacak güvenlik kuralları paragraf 2.4'te açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

10.1 MAKİNENİN DEPOYA KALDIRILMASI

Makinenin depoya kaldırılması gerektiğinide:

1. bataryayı yuvasından çıkarın ve şarj edin (para. 8.2.2);
2. Kesim cihazı durduğunda, biçak korumasını uygulayın;
3. kapalı bir yerde saklamadan önce, motorun soğumasına olanak tanıyın;
4. Temizleyin (para. 8.3);
5. Hiçbir gevşek veya hasarlı bileşen bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin, gevşemiş olabilecek vida, somun ve civataları sıkıştırın veya yetkili teknik servis merkeziyle bağlantı kurun;
6. Makineyi aşağıdaki şekilde depolayın:
7. kuru bir yerde;
   – hava şartlarından korunacak şekilde;
   – çocukların ulaşamayacağı yerlerde saklayın;
   – anahtarların veya bakım için kullanılan aletlerin kaldırıldığından emin olarak.

10.2 BATARYANIN DEPOYA KALDIRILMASI

Batarya gölgede, serin ve nem içermeyen bir ortamda saklanmalıdır.

NOT Uzun süre kullanılmayacağı zaman ömrünü uzatmak için bataryayı her iki ayda bir şarj edin.

11. TAŞIMA VE NAKLİYE

Makinenin hareket ettirilmesi veya taşınması her gerektiğinide aşağıdakikeri yapmak gerekir:

• makineyi durdurun (para. 7.5);
  – bataryayı yuvasından çıkarın ve şarj edin (para. 8.2.2);
  – Kesim cihazı durduğunda, biçak korumasını uygulayın;
  – koruyucu iş eldiveni takın;
  – makineyi sadece kabzalardan tutun ve kesim cihazını, marş yönünün tersine yönlendirin.

Makineyi araç üzerinde taşırken:

– makineyi halatlar veya zincirler ile uygun şekilde sağlama alın;
– herhangi birisine zarar vermeyecek şekilde konumlandırın.

12. YARDIM VE ONARIMLAR

Bu kılavuz, makinenin çalıştırılması ve kullanıcı tarafından yapılabilecek doğru temel bakım

işlemleri için gerekli tüm bilgileri vermektedir. Burada açıklanmayan tüm düzenlemeler ve bakım işlemleri; makinenin doğru güvenlik düzeyini ve orijinal işletim koşullarını koruyarak, çalışmanın doğru bir şekilde gerçekleştirilmesini sağlayacak gereken bilgi ve ekipmana sahip olan Bayiniz veya Yetkili Servis Merkezi tarafından gerçekleştirilmelidir. Yetkili olmayan merkezlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, Garantinin ve Üreticinin her türlü yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca Yetkili Servis Merkezlerinde gerçekleştirilebilir.
• Yetkili Servis Merkezlerinde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parçalar ve mekanizmalar; makineler için özel olarak tasarlanmıştır.
• Orijinal olmayan parça ve mekanizmalar onaylı değildir; orijinal olmayan yedek parça ve mekanizmaların kullanılması makinenin güvenliğini tehlikeye atacak ve Üreticiyi her türlü yükümlülük veya sorumluluktan kurtaracaktır.
• Makinenizi servis, yardım ve güvenlik cihazı muayenesi için yılda bir kez Yetkili Servis Merkezine göndermenizi öneririz.

13. GARANTI KAPSAMI

Garanti, tüm malzeme ve imalat hatalarını kapsamaktadır. Kullanıcı; verilen dokümantasyondaki tüm talimatları takip etmelidir.

Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• ürünle birlikte gelen belgelere aşina olunmaması;
• dikkatsizlik;
• uygunsuz veya yasaklanmış şekilde kullanılması ve monte edilmesi;
• orijinal olmayan yedek parçaların kullanılması;
• imalatçı tarafından temin edilmeyen veya onaylanmayan mekanizmaların kullanılması.
  Garanti aşağıdaki kapsamaz:

- tekerler, bıçaklar, güvenlik cívataları ve kablolar gibi sarf malzemelerinin normal aşınması;

- normal aşınma ve yıpranma.

Alicı, kendi ulusal yasalarının koruması altındadır. Alicının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

14. BAKIM TABLOSU

Müdahale Sıklık Notlar
MAKİNE
Tüm sabitleme aparatlarının kontrolü	Her kullanımdan önce para.	8.5
Güvenlik kontrolleri / kumanda kontrolleri	Her kullanımdan önce par.	7.2
Bataryanın şarj durumunun kontrolü	Her kullanımdan önce *
Bataryanın şarj edilmesi	Her kullanımdan sonra para.	8.2.2*
Makinenin ve motorun temizlenmesi	Her kullanımdan sonra par.	8.3
Kesim cihazının temizlenmesi ve yağlanması	Her kullanımdan sonra para.	8.4
Makine üzerinde bulunabilecek hasarların kontrolü. Gerekirse, yetkili servis merkeziyle bağlantı kurun.	Her kullanımdan sonra -
Kesim cihazının kontrolü	Her kullanımdan sonra para.	9.1.1
Kesim cihazının bilenmesi	- para. 9.1.2	**
Kesim cihazının değiştirilmesi	- para. 9.1.3	**

* Batarya/batarya şarj cihazı kılavuzuna başvurun.
** Bu işlemin Saticınız veya Yetkili Servis Merkezi tarafından gerçekleştirilmesi gerekir

15. ARIZA TESPİTİ

Sorunlar, ilgili çözüm uygulandıktan sonra devam ederse, Bayinizle iletişime geçin.

SORUN OLASI NEDEN ÇÖZÜM
1. Emniyet düğmesi devreye sokulduğunda, yeşil ışık yanmıyor	Batarya eksik veya hatalı yerleştirilmiş	Bataryanın doğru şekilde yerleştirildiğinden emin olun (par. 8.2.3)
2. Emniyet düğmesi devreye sokulduğunda, yeşil ışık yanmıyor, LED gösterge (Şek 6.F) yanıp sönyyor	Batarya boşalmış	Şarj durumunu kontrol edin ve gerekiyorsa bataryayı şarj edin (par. 8.2.2)
3. Motor çalışma esnasında stop ediyor	Batarya hatalı yerleştirilmiş	Bataryanın doğru şekilde yerleştirildiğinden emin olun (par. 8.2.3)
4. Çalışma esnasında motor duruyor ve LED göstergesi (Şek. 6.E) yanıp sönyyor	Batarya boşalmış	Şarj durumunu kontrol edin ve bataryayı şarj edin. (para. 8.2.2)
5. Bıçak kumanda levyesi ve emniyet şalteri devredeyken, kesim cihazı dönmüyor	Çit budama makinesi hasar görmüş.	Çit budama makinesini kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Yetkili Teknik Servis Merkeziyle bağlantı kurun.
6. Çalışma esnasında kesim cihazı aşırı ısınıyor	Bıçak yağlaması yetersiz	Makineyi durdurun, kesim cihazının durmasını bekleyin, bataryayı çıkarın ve bıçakları yağlayın (para. 8.4)
7. Kesim cihazı bir elektrik teli veya kablosuna temas etmiş	-	ELEKTRİK YÜKLÜ VE SON DERECETEHLİKELİ OLABİLECEĞİNDEN BIÇAĞA DOKUNMAYIN! Makineyi yalnızca izoleli arka tutamaktan tutun ve dikkatle kendinizden uzağa yerleştirin. Kesilen tel veya kabloya besleme yapan akımı kesin ve bıçak dişlerini kurtarmadan önce bataryayı çıkarın.
8. Kesim cihazı yabancı cisme temas etmiş.	- Makineyi derhal durdurun,	bataryayı çıkarın ve:– hasarları kontrol edin;– gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;– hasarlı parçaları aynı özelliklere sahip parçalar ile değiştirin veya onarın.
9. Çalışma esnasında aşırı gürültü ve/veya titreşimler duyuluyor	Parçalar gevşemiş veya hasar görmüş Makineyi derhal durdurun, bataryayı çıkarın ve:– hasarları kontrol edin;– gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;– hasarlı parçaları aynı özelliklere sahip parçalar ile değiştirin veya onarın.
10. Çalışma esnasında makineden duman çıkıyor	Çit budama makinesi hasar görmüş. Çit budama makinesini kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Yetkili Teknik Servis Merkeziyle bağlantı kurun.
11. Bataryanın çalışma süresi düşük	Daha fazla akım emen ciddi kullanım koşulları	Kullanma şeklini optimize edin (par. 8.2.1)
	Çalışma ihtiyaçları için yetersiz batarya İkinci bir batarya veya daha yüksek kapasiteli bir batarya kullanın (par. 16.1)
	Bataryanın şarj tutma kapasitesi azalmış	Yeni batarya satın alın
12. Batarya şarj cihazı bataryayı şarj etmiyor	Batarya şarj cihazına doğru yerleştirilmemiş	Doğru yerleştirildiğini kontrol edin (para. 8.2.3)
	Uygunsuz çevre koşulları Şarj işlemini sıcaklığın uygun olduğu bir ortamda yapın (batarya/batarya şarj cihazı kitapçığına bakın)
	Kontaklar kirlenmiş Kontakları temizleyin
	Batarya şarj cihazında gerilim eksikliği Fışin takılı olduğunu ve elektrik prizinde gerilim olduğunu kontrol edin
	Batarya şarj cihazı arızalı Orijinal bir yedeği ile değiştirin
		Sorun devam ederse, batarya/batarya şarj cihazı kılavuzuna başvurun
13. LED göstergesi (Şek. 6.F) sürekli modda AÇIK kalır	Otomatik kontrol başarısız	Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
14. LED göstergesi (Şek. 6.F) yanıp sönen modda AÇIK kalır	Batarya iletişim hatası	Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
	Çark bloke	Makineyi kullanmayın. Makineyi derhal durdurun, bataryayı çıkarın ve Teknik Servis Merkeziyle bağlantı kurun.
	Akım aşırı yüklemesi	Makine kullanımını optimize edin.

16. TALEP ÜZERİNE TEDARİK EDİLEN AKSESUARLAR

16.1 ALTERNATİF BATARYALAR

Özel işletme ihtiyaçlarına uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur (Şek. 17). Bu makine için onaylanmış bataryaların listesi "Teknik Veriler" tablosunda bulunur.

16.2 BATARYA ŞARJ CİHAZI

Bataryayı şarj etmekte kullanılan cihazdır: hızlı (Şek. 18.A), standart (Şek. 18.B).

16.3 BATARYA SIRT ÇANTASI

Bu cihaz iki batarya koymak için kullanılır ve makinenin çalışması için gereken elektrik gücünü sağlar. Makineye bağlantı için kullanılan bir kablo (Şek. 1.I) ve iki bataryadan birini (konum "1" ve "2") ve "KAPALI" (OFF) konumunu seçmek için bir seçici (Şek. 5.B) ile birlikte sunulur.

16.4 BATARYA SİMÜLATÖRÜ

Makine yuvasına takılmışsa, batarya sırt çantasının kullanımına izin veren cihazdır..

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça ST. S.p.A. için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.
