NAUDOJIMO INSTRUKCIJA SHT 700 AE STIGA

[4] Greitis tuščiaja eiga

[5] Pjovimo disko greitis

[6] Pjūvio ilgis

[7] Pjovimo plotis

[8] Svoris be baterijos

[9] Pjovimo jtaiso kodas

[10] Garso slègio lygis (pagal „EN 60745-1“)

[11] Matavimo paklaida

[12] Išmatuotas garso galios lygis (pagal „EN 60745-1“)

[13] Garantuojamas garso galios lygis (pagal „2000/14/EC“)

[14] Vibraciju lygis (pagal „EN 60745-1“)

[15] Priedai, kuriuos galima užsisakyti

[16] Baterijos blokas

[17] Baterijos ikroviklis

[18] Akumuliatorių laikiklio kuprinė

[19] Akumuliatoriaus simuliatorius

(\*) Šio akumuliatoriaus naudojimas galimas tik akumuliatorių laikiklio kuprinė. Draudžiama įvesti akumuliatorių įjrenginio ertmę.

a) PASTABA: bendras deklaruojamas vibracijų lygis buvo išmatuotas laikantis standartizuoto bandymo metodo ir gali būti naudojamas lyginant vieną jrankį su kitu. Bendras vibracijų lygis gali būti naudojamas preliminariam vibracijų įvertinimui.

b) [SPEJIMAS: vibracijų skleidimo lygis eksploatuojant įrenginį gali skirtis nuo bendro deklaruojamo vibacijų lygio, priklausomai nuo būdų, kaip bus naudojamas įrankis. Dėl šios priežasties darbo metu yra būtina imtis saugos priemonių, susijusių su operatoriaus apsauga: naudojimo metu mūvėti pirštines, riboti įrenginio darbo trukmę ir trumpinti laiką, kurio metu būna paspausta akceleratoriaus valdymo svirtis.

[1] LV - TEHNISKIE DATI

[2] MAKS. barošanas spriegums

[3] NOMINALAIS barošanas spriegums

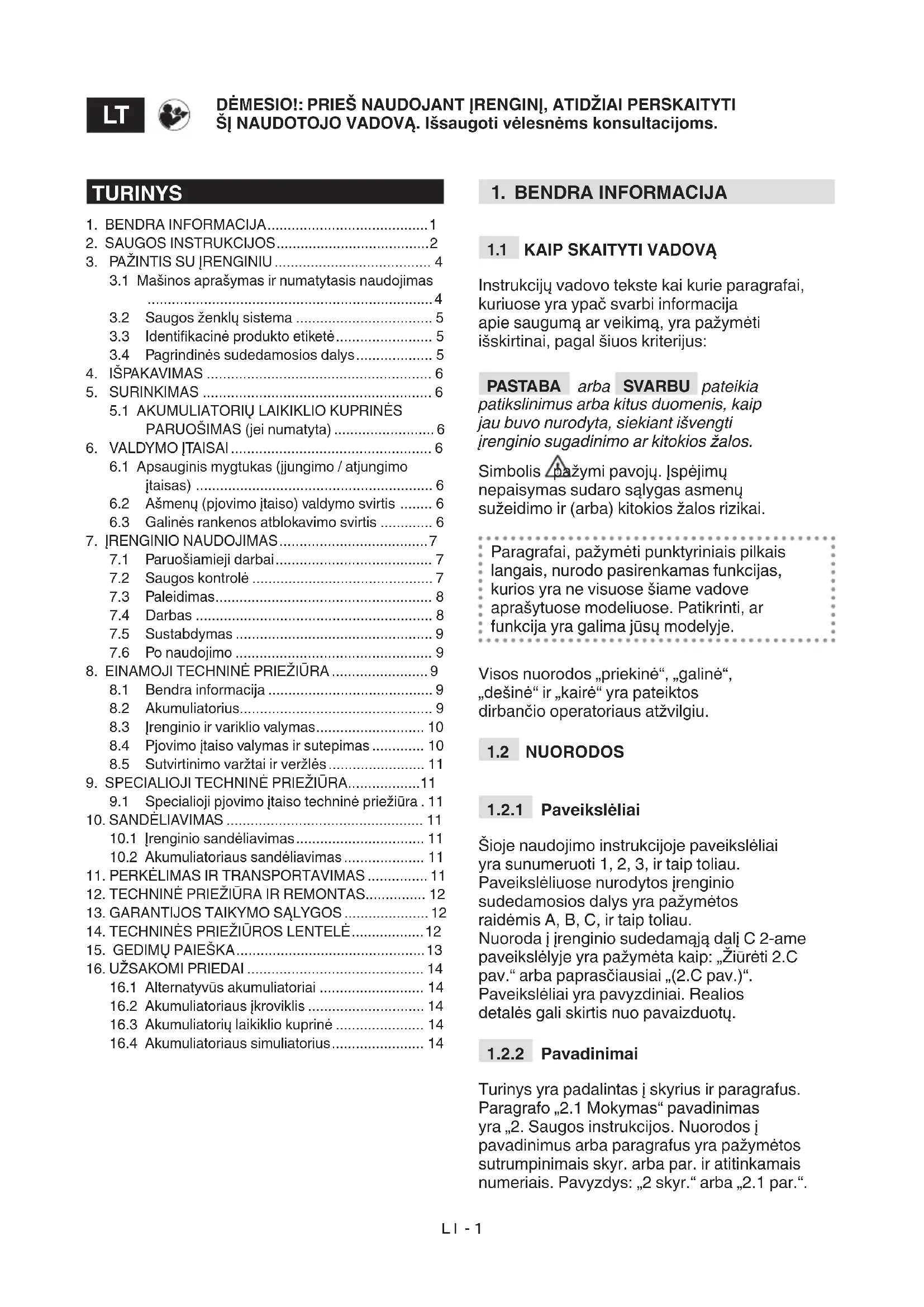

3.1 Mašinos aprašymas ir numatytasis naudojimas 4

3.2 Saugos ženklu sistema 5
3.3 Identifikacinė produkto etiketė.... 5
3.4 Pagrindinès sudedamosios dalys.... 5

1. IŠPAKAVIMAS 6

2. SURINKIMAS 6

5.1 AKUMULIATORIŲ LAIKIKLIO KUPRINĖS PARUOŠIMAS (jei numatyta)....6

1. VALDYMO [TAISAI] 6

6.1 Apsauginis mygtukas (jjungimo / atjungimo jtaisas) 6
6.2 Ašmenų (pjovimo įtaiso) valdymo svirtis ..... 6
6.3 Galinės rankenos atblokavimo svirtis ..... 6

7.1 Paruošiamieji darbai.... 7
7.2 Saugos kontrolė 7
7.3 Paleidimas....8
7.4 Darbas 8
7.5 Sustabdymas 9
7.6 Po naudojimo 9

1. EINAMOJI TECHNINĖ PRIEŽIŪRA 9

8.1 Bendra informacija 9
8.2 Akumuliatorius....9
8.3 Irenginio ir variklio valymas.... 10
8.4 Pjovimo įtaiso valymas ir sutepimas .... 10
8.5 Sutvirtinimo varžtai ir veržlės 11

1. SPECIALIOJI TECHNINĚ PRIEŽIŘRA....11

9.1 Specialioji pjovimo įtaiso techninė priežiūra . 11

1. SANDÉLIAVIMAS 11

10.1 Irenginio sandéliavimas.... 11
10.2 Akumuliatoriaus sandėliavimas.... 11

1. PERKÉLIMAS IR TRANSPORTAVIMAS ...... 11
2. TECHNINĖ PRIEŽIŪRA IR REMONTAS...... 12
3. GARANTIJOS TAIKYMO SÁLYGOS 12
4. TECHNINĖS PRIEŽIŪROS LENTELĖ....12
5. GEDIMŲ PAIĘSKA....13
6. UŽSAKOMI PRIEDAI 14

16.1 Alternatyvūs akumuliatoriai 14
16.2 Akumuliatoriaus ikroviklis 14
16.3 Akumuliatorių laikiklio kuprinė 14
16.4 Akumuliatoriaus simuliatorius.... 14

1. BENDRA INFORMACIJA

1.1 KAIP SKAITYTI VADOVA

Instrukciju vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus:

PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos.

Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai.

Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje.

Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

1.2 NUORODOS

1.2.1 Paveikslėliai

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

1.2.2 Pavadinimai

Turinys yra padalintas i skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos. Nuorodos i pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „2.1 par.“.

2. SAUGOS INSTRUKCIJOS

2.1 APMOKYMAS

ŠIS İRENGINYS GALI SÄLYGOTI NUOSTOLIUS IR RIMTUS

SUŽALOJIMUS. Taisyklingam naudojimui atidžiai perskaityti jrengínio naudojimo, paruošimo, techninės priežiūros, paleidimo ir sustabdymo instrukcijas.

Susipažinti su jrenginio valdymo jtaisais ir su tinkamu jo naudojimu. kti skubiai sustabdyti jrengini.

• Niekada neleisti, kad jrenginiu naudotusi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai jstatymai galí riboti mašinos naudojimo amžių.
• Niekada nenaudokite mašinos, jei naudotojas yra pavargęs ar sergantis, arba yra pavartojęs vaistų, narkotikų, alkoholio ar kitų kenksmingų medžiagų, galinčių paveikti žmogaus refleksus ar dėmesio sutelkimą.
• Prisiminti, kad operatorius ar jrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. priemonėmis, užtikrinančiomis jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.
• Jei norima perduoti arba paskolinti jrenginj kitiems asmenims, užtikrinti, kad naudotojas susipažintų su šiame vadove pateiktomis naudojimo instrukcijomis.

2.2 PARUOŠIAMIEJI DARBAI

• Dévèti glaudžius apsauginius drabužius, aprūpintus specialia apsauga nuo pjūvių, pirštines, saugančias nuo vibracijų, apsauginius akinius, nuo dulkių saugančią kaukę, ausines klausos apsaugai ir nuo pjūvių saugančią avalynę neslidžiais padais.
• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti i įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.
  • Tinkamai susišukuoti ilgus plaukus.

Darbo teritorija / Irenginys

- Kruopščiai apžiūrėti darbo zoną ir pašalinti viską, kas galėtu jstrigti į ašmenis, juos pažeisti ir sąlygoti rimtus

operatoriaus sužeidimus (kabeliai, elektros laidai, virvės ir t.t.).

• Reikia visada stebėti, kas vyksta aplinkui ir būti atsargiems numatant galimus pavojus, kurių galima nepastebėti dėl įrenginio keliamo triukšmo.
• Siekiant išvengti gaisro pavojaus, nepalikti jrenginio su įkaitusiu varikliu tarp lapų ar sausos žolės.

2.3 EKSPLOATAVIMO METU

Darbo teritorija

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.
• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.
• Užsitikrinti, kad kiti asmenys būtų mažiausiai 15 metrų spinduliu nuo jrenginio darbo vietos.
• Jei jmanoma, vengti dirbti, kai žemės paviršius yra šlapias ar slidus, taip pat ant nelygaus paviršiaus bei stataus šlaito, kur nėra garantuojamas operatoriaus stabilumas darbo metu.
• Nelaikyti jrenginio lietuje arba drėgnoje aplinkoje. [jrenginį patekęs vanduo padidina elektros smūgio rizika.
• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.
• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų.
• Atkreipti dėmesį į eismą, kai įrenginys yra naudojamas šalia kelio.
• Būti atidiems, kai dirbama netoli jtampoje esančių elektros laidų.
• Darbo metu, jrenginys turi visada būti tvirtai laikomas abejomis rankomis.
• Elektrinį prietaisą suimti tik izoliuotose rankenu paviršiuose, nes ašmenys gali kontaktuoti su paslėptais laidais. Pjovimo ašmenų kontaktas su laidu įtampoje gali sąlygoti įrenginio metalinių detalių įtampaq ir sukelti elektros smūgį operatoriui.
• Vengti kūno kontaktų su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros smūgio rizika padidėja, kai kūnas yra jžemintas.
• Pasirinkti tvirtą ir stabilią padėtį bei atsargiai elgtis.
• Vengti kopėčių ir nestabilių pakilų naudojimo.

Elgesys

• Niekada nebėgti, o žingsniuoti.
• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.
• Dėmesio: ašmenys dar keletą sekundžių juda ir po variklio išjungimo.

• Atkreipti dėmesį, kad ašmenys smarkiai neatsitrenktų į pašalinius kūnus ir kad medžiagos nebūtų sviedžiamos dėl ašmenų sukimosi.

• Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklj ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus.

- 4lgas vibracijos poveikis gali sukelti sužalojimus ir neurovaskuliarinius sutrikimus (žinomus kaip Reino (Raynaud) fenomenas arba "baltoji ranka") ypač asmenims, kenčiantiems nuo kraujotakos sutrikimų. Simptomai gali paveikti plaštakas, riešus ir pirštus, ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu, pakitusia odos spalva ar struktūriniais pokyčiais. Šis poveikis gali padidėti dėl žemos aplinkos temperatūros ir/arba dėl pernelyg stipraus rankenų suspaudimo. Pastebėjus simptomus, reikia sutrumpinti įrenginio naudojimo laiką ir pasitarti su gydytoju.

Naudojimo apribojimai

• Irenginiu neturi naudotis asmenys, negalintys jo tvirtai laikyti abejomis rankomis ir /arba negalintys stovėti stabilioje pusiausvyroje darbo metu.
• Niekada nenaudoti jrenginio su pažeista, trūkstama ar netinkamai išdėstyta apsauga.
• Nenaudoti elektros prietaiso jeigu jungiklis negali jo užvesti arba reguliariai sustabdyti. Elektros prietaisas, kurio negalima paleisti jungiklio pagalba, yra pavojingas ir turi būti taisomas.
• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemu/mikrojungiklių.
• Saugoti jrenginj nuo pernelyg didelių apkrovų ir nenaudoti mažo jrenginio sunkių darbų atlikimui; tinkamo jrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.

2.4 TECHNINĖ PRIEŽIŪRA, SANDĖLIAVIMAS

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį.

Techninė priežiūra

• Niekada nenaudoti jrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.
• Šioje instrukcijoje nurodytas triukšmo ir vibracijų lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dėvėti apsaugines ausines, darbo metu daryti pertraukas.

Sandèliavimas

- Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

2.5 AKUMULIATORIUS / AKUMULIATORIAUS [IKROVIKLIS

SVARBU Šie saugos reikalavimai papildo saugos priemones, aprašytas atitinkamoje kartu su jrenginiu pristatomoje akumuliatoriaus ir akumuliatoriaus jkroviklio instrukciju knygelèje.

• Akumuliatoriaus jkrovimui naudoti tik gamintojo rekomenduojamą akumuliatoriaus jkroviklj. Netinkamas akumuliatoriaus jkroviklis gali sukelti elektros smūgj, perkaitimą ar korozinio skysčio nuotėkj iš akumuliatoriaus.
• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ar gaisro pavojų.
• Prieš įstatant akumuliatorių, užsitikrinti, kad įrenginys būtų išjungtas. Akumuliatoriaus įdėjimas į jjungtą elektrinį prietaisą gali sukelti gaisrą.

• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

• Nenaudokite akumuliatoriaus jkroviklio tose vietose, kuriose yra garų, degių medžiagų ar labai degių paviršių, tokių kaip popierius, audinys ir kt. jkrovimo metu akumuliatoriaus jkroviklis įkaista ir gali sukelti gaisrą.

• Akumuliatorių transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

2.6 APLINKOS APSAUGA

Naudojant jrengini, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Stengtis netrukdyti kaimynams. Jrenginj naudoti tik tinkamu laiku (ne anksti ryte arba ne vélai vakare, kai ši veikla galètu trukdyti kitiems asmenims).
• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.
• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas
• Irenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis i specializuotą atlieku surinkimo punktą.

Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę bei taip pakenkti jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją.

Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas.

Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

3. PAŽINTIS SU JRENGINIU

3.1 MAŠINOS APRAŠYMAS IR NUMATYTASIS NAUDOJIMAS

Šis jrenginys yra sodo technika, tai yra nešiojama akumuliatorinė krūmapjovė.

Irenginio pagrindinė dalis yra variklis, kuris varo pjovimo įtaisą.

Operatorius gali jjungti pagrindines funkcijas ir visada išlaikyti saugų atstumą nuo pjovimo įtaiso.

3.1.1 Numatyta naudojimo paskirtis

Šis įrenginys yra suprojektuotas ir pagamintas:

• krūmų ir gyvatvorių nedidelių šakų (skersmuo neviršija 15 mm) karpymui ir koregavimui;
• vieno operatoriaus naudojimui.

3.1.2 Netinkamas naudojimas

Bet koks kitas, neaptartas prieš tai, naudojimas, gali būti pavojingas, padaryti žalą žmonėms ir (arba) turtui. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik):

• žolės pjovimas, o ypač netoli bortelių;
  • medžiagų smulkinimas kompostui;
• genèjimo darbai;
• jrenginio naudojimas, kai pjovimo elementas yra aukščiau operatoriaus pečių linijos;
• jrenginio naudojimas neaugalinės kilmės medžiagų pjovimui;
• kitokių pjovimo įtaisų, nei nurodytų lentelėje „Techniniai duomenys“, naudojimas. Rimtų sužeidimų ir traumų pavojus;
• naudoti jrenginj daugiau nei vienam asmeniui.

SVARBU Netinkamas jrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės; tokiu būdu visa atsakomybė už nuostolius arba sužalojimus savo paties arba trečiųjų asmenų atžvilgiu tenka naudotojui.

3.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Ši mašina yra skirta „mėgėjiškam naudojimui“.

3.2 SAUGOS ŽENKLŲ SISTEMA

Ant jrenginio yra pavaizduoti jvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad jrenginys būtų naudojamas atsargiai ir saugiai.

Simbolių reikšmės:

DÈMESIO! PAVOJUS!

Netinkamai naudojamas jrenginys gali būti pavojingas operatoriui ir aplinkiniams.

DĖMESIO! Prieš naudojant ši įrenginį, perskaityti instrukcijų vadovą.

Naudoti klausos apsaugos priemones ir apsauginius akinius.

Mūvėti tvirtas ir neslidžias darbines pirštines.

Nelaikyti lietuje (arba drègmèje)

SVIEDIMO PAVOJUS!

Atkreipti dėmesį į galimus medžiagų sviedimus, kuriuos sąlygoja pjovimo įtaisas; tai gali sukelti sunkius asmenų sužeidimus ir žalą turtui.

SVIEDIMO PAVOJUS! Bet kokie asmenys arba naminiai gyvūnai turi būti mažiausiai 15 m atstumu nuo jrenginio jo darbo metu!

Įsipjovimo rizika! Rankas ir pėdas laikyti atokiau nuo pjovimo ašmenų.

Il klasè

Dviguba izoliacija

SVARBU Pažeistos arba nejskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.

3.3 IDENTIFIKACINĖ PRODUKTO ETIKETĖ

Identifikacinėje produkto etiketėje yra pateikti šie duomenys (1 pav.):

1. CE atitikties ženklas
2. Garso galios lygis
3. Gaminio kodas
4. Irenginio tipas
5. Serijos numeris
6. Pagaminimo metai

7. Maitinimo jtampa

8. Gamintojo adresas ir pavadinimas

Perrašyti įrenginio identifikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose.

SVARBU Kaskart kreipiantis i įgaliotajį techninės priežiūros centra, naudoti identifikacinius duomenis, pateiktus identifikacinėje gaminio etiketėje.

SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

3.4 PAGRINDINÉS SUDEDAMOSIOS DALYS

Irenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav.):

A. Variklis: leidžia judėti pjovimo įtaisui.
B. Ašmenys (pjovimo įtaisas): tai elementas, pritaikytas augalinių medžiagų pjovimui.
C. Priekinė rankena: leidžia valdyti įrenginį; ant jos yra apsauginis jungiklis.
D. Galinė rankena: leidžia valdyti įrenginį; ant jos yra pagrindiniai valdymo įtaisai.
E. Ašmenų apsaugos įtaisas (įrenginio pervežimui ir perkėlimui): apsaugo nuo atsitiktinių kontaktų su pjovimo įtaisu, kurie gali sąlygoti sunkius sužeidimus.
F. Akumuliatorius (užsakomi priedai, 16.1 par.): įtaisas, kuris tiekia energiją įrenginiui; jo techniniai duomenys ir naudojimo taisyklės yra aprašytos specialiajame instrukcijų vadove.
G. Akumuliatoriaus jkroviklis (užsakomi priedai, 16.2 par.): jtaisas, naudojamas akumuliatoriaus jkrovimui; jo techniniai

duomenys ir naudojimo taisyklės yra aprašytos specialiajame instrukciju vadove. Galimi du akumuliatoriaus įkroviklio modeliai: G1 (greitas akumuliatoriaus įkroviklis); G2 (standartinis akumuliatoriaus įkroviklis).

H. Akumuliatorių laikiklio kuprinė (užsakomi priedai, 16.3 par.): prietaisas, leidžiantis laikyti akumuliatorius savo vietose.

I. Jungiamasis kabelis: kabelis, leidžiantis prijungti įrenginį prie akumuliatorių laikiklio kuprinės.

J. Akumuliatoriaus simuliatorius (užsakomi priedai, 16.4 par.): prietaisas, jei įstatytas į įrenginio korpusą, leidžia naudoti akumuliatorių laikiklio kuprinę.

4. IŠPAKAVIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

⚠️ Išpakavimas turi būti atliekamas ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius.

1. Atsargiai išardyti pakuotę, stengiantis nepamesti sudedamųjų detalių.
2. Peržiūrėti dėžėje esančius dokumentus, taip pat šią instrukciją.
3. Ištraukti jrenginj iš dėžės.
4. Déže ir kitas pakavimo medžiagas šalinti laikantis vietinių teisės aktų.

5. SURINKIMAS

5.1 AKUMULIATORIŲ LAIKIKLIO KUPRINĖS PARUOŠIMAS (JEI NUMATYTA)

Akumuliatorių laikiklio kuprinė yra jau surinkta (1.H pav.) ir gali būti nuimama nuo petnešų laikiklio (3 pav.) ir nešama rankomis. Norėdami atlaisvinti akumuliatorių laikiklio kuprinę, paspauskite du viršutinius mygtukus (3.A pav.). Akumuliatorių ertmės yra abiejose kuprinės pusėse (4 pav.) Dešinėje kuprinės pusėje yra:

• kabelio lizdas (5.A pav.)
- akumuliatoriaus parinkiklis (5.B pav.)
- USB lizdas kitiems jrenginiams (pvz., mobiliesiems telefonams) jkrauti (5.C pav.).

Kad būtų išvengta atlaisvinusio laido, abiejose pusėse ir gale yra perėjimai, per kuriuos galima ištiesti maitinimo laidą.

6. VALDYMO İTAISAI

6.1 APSAUGINIS MYGTUKAS (IJUNGIMO / ATJUNGIMO ITAISAS)

Paspaudus ši mygtuką jjungiama ir išjungiama jrenginio elektros grandinė (6.A pav.).

Šviesos diodas jjungtas: įrenginio elektros grandinė yra jjungta (6.B pav.). įrenginys yra pasiruošęs darbui. Abu šviesos diodai jjungti: įrenginys veikia.

Šviesos diodai išjungti: elektros grandinė yra visiškai atjungta.

SVARBU Perkėlimų metu niekada nelaikyti piršto ant mygtuko, tokiu būdu bus išvengta atsitiktinių paleidimų.

Piktograma „lspėjimas“ (6.F pav.) įsižiebia, jei įrenginys neveikia (žr. „Gedimų identifikavimo“ lentelę, 15 par.).

6.2 AŠMENŲ (PJOVIMO ņTAISO) VALDYMO SVIRTIS

Leidžia paleisti ašmenis ir reguliuoti jų greitį.

Pjovimo įtaiso paleidimas (1.B pav.) yra įmanomas tik tuo atveju, jei vienu metu yra paspausta ašmenų valdymo svirtis (6.C pav.) ir apsauginis jungiklis (6.D pav.).

Pjovimo jrenginys sustoja automatiškai, kai atleidžiama svirtis arba apsauginis jungiklis.

6.3 GALINĖS RANKENOS ATBLOKAVIMO SVIRTIS

Atblokavimo svirtis (6.E pav.) leidžia reguliuoti galinę rankeną (1.D pav.) 3 skirtingose padėtyse atsižvelgiant i pjovimo įtaisą, taip kad būtų patogiausia atlikti gyvatvorių karpymo darbus.

⚠️ Rankenos reguliavimas turi būti atliekamas prie išjungto apsauginio jungiklio (šviesa užgesusi).

7. IRENGINIO NAUDOJIMAS

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

7.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darbą, būtina atlikti visą eilę patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis.

Pastatyti jrenginį horizontalioje padėtyje, jis turi tvirtai remtis į žemę.

7.1.1 Akumuliatoriaus patikrinimas

Irenginys yra tiekiamas be akumuliatoriaus. Įsigyti atitinkamos talpos akumuliatorių, pritaikytą prie operatyvinių poreikių ir jį pilnai įkrauti laikantis nurodymų, pateiktų akumuliatoriaus instrukcijose.

Šiam jrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

- Prieš kiekvieną naudojimą: - patikrinti akumuliatoriaus įkrovimo lygį, laikantis akumuliatoriaus instrukcijoje pateiktų nurodymų.

7.1.2 Rankenos reguliavimas

⚠️ Šią operaciją atlikti prie išjungto apsauginio jungiklio (šviesa užgesusi).

1. Patraukti atgal galinės rankenos atblokavimo svirtį (7.A pav.);
2. pradėti sukti galinę rankeną (7.B pav.);
3. atleisti atrakinimo svirtele (7.A pav.);
4. sukti rankeną pakol ji użsifiksuos norimoje padętyje.

SVARBU Prieš pradedant naudoti jrenginj, užsitikrinti, kad atblokavimo svirtis būtu visiškai sugrjžusi i užblokavimo padėtį ir kad galinė rankena būtu stabili.

⚠️ Darbo metu galinė rankena turi visada būti vertikalioje padėtyje, nepriklausomai nuo pjovimo įtaiso padėties.

7.1.3 Kuprinės naudojimas (jei numatyta)

1. Įstatyti akumuliatorių i vieną iš jo vietų kuprinėje (4 pav.) stumiant iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas nepriekaištingas elektros kontaktas;
2. prijunkite kabelį prie atitinkamo kuprinės lizdo (5.A pav.) ir sukite jį tol, kol išgirsite spragtelėjimą, kuris jį užblokuos ir užtikrins elektros kontaktą;
3. sureguliuokite petnešas ir uždarykite diržus iš priekio (8 pav.).

7.2 SAUGOS KONTROLÉ

Atlikti žemiau aprašytus saugos patikrinimus bei jsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis.

⚠️ Prieš naudojimą visada atlikti saugos patikrinimus.

7.2.1 Bendras patikrinimas

Objektas Rezultatas
Rankenėlės (1.C pav., 1.D pav.) ir apsaugai	Švarios, sausos, taisyklingai ir tvirtai pritvirtintos prie įrenginio
Varžtai ant įrenginio ir ant ašmenų	Gerai priveržti (neatsisukę)
Aušinimo ortakiai Neužsikimše
Ašmenys (1.B pav.)	Pagaląsti, be pažeidimo ar susidėvėjimo žymių
Apsaugos	Vientisos, nepažeistos.
Akumuliatorius (1.F pav.)	Jokių gaubto pažeidimų, nėra skysčio nutekėjimų
Įrenginys	Nėra jokių pažeidimo ar susidėvėjimo žymių
Elektros laidai	Visa izoliacija vientisa. Laidai nepažeisti, tokiu būdu bus išvengta žiežirbų susidarymo
Ašmenų valdymo svirtis (6.C pav), apsauginis jungiklis (6.D pav.)	Judėjimas turi būti laisvas, neforsuotas.
Bandomasis važiavimas	Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų

7.2.2 Irenginio darbo testavimas

Veiksmas Rezultatas
1.Įstatyti akumuliatorių į atitinkamą ertmę (10.A pav.);2.paspausti apsauginį jungiklj (9.A pav.)	Turi užsidegti žalia šviesa (jjungta elektros grandinė), o pjovimo įtaisas neturi judėti
Užvesti įrenginį (7.3 par.);1.tuo pat metu nuspausti ašmenų valdymo svirtį (9.B pav.) ir apsauginį jungiklj (9.C pav.);2. atleisti ašmenų valdymo svirtį (9.B pav.) arba apsauginį jungiklj (9.C pav.)	1. Ašmenys turi judėti2. Valdymo įtaisai turi automatiškai ir greitai sugrįžti į neutralią padėtį ir ašmenys turi sustoti
1.Įvedus ašmenis, patraukti galinės rankenos atblokavimo svirtį (7.A pav.)	1. Ašmenys turi sustoti

⚠️ Jei bet kuris vienas iš rezultatų skiriasi nuo šiose lentelėse pateiktų duomenų, įrenginio eksploatuoti negalima! Įrenginį pristatyti į specializuotą techninės priežiūros centrą apžiūrai ir remonto darbams.

7.3 PALEIDIMAS

7.3.1 Paleidimas su akumuliatoriumi

1. Nuimti ašmenų apsaugą (1.E pav.) (jei uždėtas);
2. įsitikinti, kad ašmenys neliečia žemės ar kitų daiktų;
3. įstatyti akumuliatorių į atitinkamą ertmę (10.A pav.);
4. paspausti apsauginj jungiklj (9.A pav.);
5. tuo pat metu nuspausti ašmenų valdymo svirtį(9.B pav.) ir apsauginį jungikljį (9.C pav.).

7.3.2 Paleidimas su akumuliatoriaus simuliatoriumi (jei numatyta)

1. Pasirinkti tvirtą ir stabilią padėtį;
2. įsitikinti, kad ašmenys neliečia žemės ar kitų daiktų;
3. teisingai jdėti akumuliatoriaus simuliatorių i jo ertmę ant jrenginio (10.J pav.)
4. prijungti jungiamaji laidą prie akumuliatoriaus simuliatoriaus (10.I pav.)
5. valdikliu pasirinkti aktyvintą akumuliatorių (5.B pav.)
6. paspausti apsauginj jungiklj (9.A pav.)
7. tuo pat metu nuspausti ašmenų valdymo svirtį (9.B pav.) ir apsauginį jungiklį (9.C pav.)

7.4 DARBAS

Norint dirbti su jrenginiu, reikia atlikti tokius žemiau aprašytus veiksmus:

- įrenginį visada laikyti tvirtai abejomis rankomis, pjovimo įtaisas turi būti žemiau operatoriaus pečių linijos;

⚠️ Veikiant ašmenims, nešalinti nupjautų medžiagų arba nelaikyti norimos nupjauti medžiagos. Šalinant nupjautas medžiagas, įsitikinti, kad apsauginis jungiklis yra išjungtas (šviesa nedega).

PASTABA Darbo metu akumuliatorių nuo visiško išsikrovimo apsaugo apsauginis įtaisas, kuris išjungia įrenginį ir užblokuoja jo veikimą.

PASTABA Po vienos minutės neveiklumo, jei jjungtas, įrenginys išsijungia automatiškai.

7.4.1 Darbo metodai

Visada rekomenduojama pirmiausia pjauti abi vertikalias gyvatvorės puses ir vėliau viršutinę dalį.

PASTABA Akumuliatoriaus veikimo trukmė (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo įvairių veiksnių, aprašytų 8.2.1 par.

7.4.1.a Vertikalus pjovimas

Pjovimas turi būti atliktas lankiniu judesiu iš apačios į viršų, laikant ašmenis kaip įmanoma toliau nuo kūno (11 pav.).

7.4.1.b Horizontalus pjovimas

Geriausi rezultatai pasiekiami, kai ašmenys yra šiek tiek pakreipti (5° -10°) pjovimo kryptimi, lankiniu judesiu lėtai ir nuolat judant i priekį, ypač labai tankių krūmų atveju (12 pav.).

7.4.2 Patarimai naudojimui

Jei darbo metu ašmenys užsiblokuoja arba jstringa gyvatvorės šakose:

1. nedelsiant sustabdyti jrenginj (7.5 par.);
2. palaukti, kol pjovimo įtaisas visiškai sustos;
3. išimti akumuliatorių (8.2.2 par);
4. Ištraukti jstrigusias medžiagas.

7.4.3 Ašmenų sutepimas darbo metu

Jei pjovimo įtaisas darbo metu per daug įkaista, reikia sutepti vidinį ašmenų paviršių (8.4 par.).

⚠️ Ši operacija turi būti atliekama kai įrenginys stovi ir jo akumuliatorius yra išimtas iš atitinkamos ertmės (8.2.2 par.).

7.5 SUSTABDYMAS

Norint sustabdyti jrenginj:

• atleisti ašmenų valdymo svirtį (9.B pav.) arba apsauginį jungikljį (9.C pav.);
• atjungti apsauginj jungiklj (šviesa užgesusi) (9.A pav.).

⚠️ Išjungus įrenginį, reikia dar keleto sekundžių, pakol pjovimo įtaisas visiškai sustos.

Visada sustabdyti jrenginj:

– pereinant iš vienos darbo zonos j kitą.

⚠️ Perkėlimų metu niekada nelaikyti piršto ant mygtuko, tokiu būdu bus išvengta atsitiktinių paleidimų.

7.6 PO NAUDOJIMO

7.6.1 Po naudojimo su akumuliatoriumi

• Išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (8.2.2 par.).
• Prie sustojusio pjovimo įtaiso uždėti apsaugą ant peilio (1.E pav.).
• Prieš statant jrenginį j bet kokią patalpą, palaukti, kol variklis atvės.
  • Atlikti valymo darbus (8.3 par.).
• Patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninės priežiūros centra.

7.6.2 Po naudojimo su akumuliatoriaus simuliatoriumi (jei numatyta)

1. Akumuliatorių laikiklio kuprinės selektorių (5.B pav.) nustatykite i „OFF“;
2. išimkite akumuliatoriaus simuliatorių iš įrenginio (13.J pav.);
3. išimkite akumuliatorių laikiklio kuprinę;
4. atjunkite jungiamaji laidą nuo akumuliatoriaus simuliatoriaus (13.I pav.) ir nuo kuprinės (5.A pav.)
5. išimkite akumuliatorių iš kuprinės (14 pav.) ir jkraukite (8.2.2 par.);
6. prieš statant jrenginj j bet kokią patalpą, palaukite, kol variklis atvės;
7. atlikti valymo darbus (8.3 par.);
8. patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į igaliotajį techninio aptarnavimo centrą.

SVARBU Visada išimti akumuliatorių (8.2.2 par.) ir sumontuoti ašmenų apsaugą kaskart, kai įrenginys paliekamas nenaudojamas arba nesaugomas.

SVARBU Saugos reikalavimai, kurių būtina laikytis, yra aprašyti 2 sk. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

Prieš pradedant bet kokius techninės priežiūros darbus:

• sustabdyti jrengini;
• išimti akumuliatorių iš jo vietos ir atlikti įkrovimą ( 8.2.2 par.);
• prie stovinčio pjovimo įtaiso, sumontuoti ašmenų apsaugą (išskyrus atvejus, kai atliekami darbai su ašmenimis);
• prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės;
• dévéti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius;
  • perskaityti atitinkamus nurodymus.

- Techninės priežiūros darbų periodiškumas ir tipas yra nurodyti „Techninės priežiūros lentelėje“ (žiūrėti 14 skyr.). Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui.

– Neoriginalių dalių ar priedų naudojimas gali pakenkti mašinos darbui ir saugumui. Gamintojas neprisiima atsakomybės už nelaimingus atsitikimus ir patirtą žalą naudojant neoriginalias atsargines dalis ar priedus.

– Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai.

SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti platintojas arba specializuotas techninės priežiūros centras.

8.2 AKUMULIATORIUS

8.2.1 Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė (taip pat ir pjaunamos augmenijos paviršius prieš įkrovimą) priklauso nuo:

a. aplinkos veiksnių, kuriems reikalingas didesnis energijos poreikis:

– labai tankių arba drėgnų gyvatvorių kirpimas / apdaila; – krūmų su pernelyg storomis šakomis kirpimas / apdaila;

b. operatoriaus elgesio, kurio jis turétu vengti:

– dažnu paleidimų ir išjungimų darbo metu; – netinkamų kirpimo metodų, palyginti su norimu atlikti darbu, naudojimas (7.4.1 par.); – kirpimo eigos greitis netinkamas, palygiri su norimos nukirpti gyvatvorės sąlygomis.

Siekiant optimizuoti akumuliatoriaus veikimo trukmę, visada patartina:

• kirpti gyvatvore, kai ji yra sausa;
• nustatyti tinkamą pjovimo eigos greitį krūmų sąlygų atžvilgiu;
• naudoti labiausiai norimam atlikti darbui tinkančius metodus.

Jei norima naudoti jrenginj ilgiau, nei tai leidžia standartinis akumuliatorius, galima:

• jsigyti antrą standartinį akumuliatorių greitam išsikrovusio akumuliatoriaus pakeitimui, tokiu būdu nebus nutrauktas naudojimo tęstinumas;
• jsigyti kitą akumuliatorių, kurio autonominis darbo režimas yra ilgesnis, palyginus su standartiniu akumuliatoriumi (. 16.1 par.).

8.2.2 Akumuliatoriaus išėmimas ir įkrovimas

1. Paspausti fiksavimo mygtuką, esantį mašinos akumuliatoriuje (13.A pav.) arba kuprinėje (14.A pav.) (jei numatyta);
2. išimti akumuliatorių iš mašinos (13.B pav.) arba iš akumuliatorių laikiklio kuprinės (14.B pav.) (jei numatyta);
3. įstatyti akumuliatorių (15.A pav.) į jo vietą akumuliatoriaus įkroviklyje (15.B pav.);
4. prijungti akumuliatoriaus jkroviklj (15.B pav.) prie elektros lizdo, su jtampa, atitinkančia nurodytają ant duomenų plokštelės;
5. atlikti pilną ikrovimą, laikantis akumuliatoriaus / akumuliatoriaus ikroviklio instrukciju knygelėje pateiktų nurodymų.

PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra néra nuo 0 iki +45 °C.

PASTABA Akumuliatorius galī būti ikraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jj sugadinti.

8.2.3 Akumuliatoriaus sumontavimas atgal i jrenginj

Užbaigus jkrovimą:

1. išimti akumuliatorių (16.A pav.) iš ikroviklio korpuso (vengti ilgai jį krauti po visiško ikrovimo);
2. atjungti akumuliatoriaus jkroviklj (16.B pav.) nuo elektros tinklo;
3. jdèti akumuliatorių į ertmę įrenginio korpuse (10.A pav.) arba į vieną iš akumuliatorių laikiklio kuprinės ertmių (4 pav.) (jei numatyta)
4. stumti akumuliatorių iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas elektros kontaktas.

8.3 İRENGINIO IR VARIKLIO VALYMAS

Siekiant sumažinti gaisro riziką, nuo įrenginio, ir ypač nuo jo variklio, pašalinti lapų, šakų likučius arba tepalo perteklių.

• Po darbo visada išvalyti jrenginj švariu ir drėgnu audiniu naudojant neutralų valiklj.
• Minkštu ir sausu audiniu pašalinti bet kokias drėgmės žymes. Drėgmė gali sukelti elektros smūgių riziką.
• Nenaudoti agresyvių valiklių ar tirpiklių plastikinių detalių ar rankenėlių valymui.
• Nenaudoti vandens srovės ir vengti variklio bei elektros komponentų sudrėkinimo.
• Siekiant išvengti perkaitimo ir variklio arba akumuliatoriaus pažeidimo, visada įsitikinti, kad aušinimo oro įsiurbimo grotelės yra švarios ir be apnašų.

8.4 PJOVIMO ITAISO VALYMAS IR SUTEPIMAS

Kiekvieną kartą baigus darbą, patariama nuvalyti ir sutepti ašmenis, tokiu būdu bus padidintas efektyvumas ir pailgės eksploatavimo laikas:

⚠️ Neliesti pjovimo įtaiso kol nėra išimtas akumuliatorius ir pjovimo įtaisas nėra visiškais sustojęs.

• Pastatyti jrenginj horizontalioje padętyje, jis turi tvirtai remtis j žemę.
• Nuvalyti ašmenis sausu audiniu o, stipraus purvo atveju, naudoti šepetj.
• Sutepti ašmenis plonu sluoksniu specialios, geriausia neteršiančios, alyvos išilgai viršutinio ašmenų krašto.

8.5 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti jrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.
• Reguliariai tikrinti, ar rankenos yra gerai pritvirtintos.

9. SPECIALIOJI TECHNINĖ PRIEŽIŪRA

9.1 SPECIALIOJI PJOVIMO [TAISO TECHNINÉ PRIEŽIŪRA

⚠️ Neliesti pjovimo įtaiso pakol nėra išimtas akumuliatorius ir pjovimo įtaisas nėra visiškais sustojęs.

Eksploatuojant jrenginj laikantis instrukciju, ašmenims néra reikalinga jokia techninė priežiūra arba galandimo darbai.

9.1.1 Patikrinimas

Periodiškai patikrinti, ar ašmenys néra sulenkti arba pažeisti bei susidėvėję, ir ar varžtai yra tinkamai priveržti.

Néra būtinas atstumo tarp ašmenų reguliavimas, nes laisvas jų judėjimas yra jau nustatytas gamykloje.

9.1.2 Galandimas

Ašmenų galandimas yra reikalingais, kai pjovimo rezultatai suprastėja ir šakos dažnai ima įstrigti ašmenyse.

⚠ Saugumo sumetimais patariama, kad galandimas būtų atliekamas specializuotame techninio aptarnavimo centre, kur turima patirties ir atitinkamos įrangos šių darbų atlikimui, tokiu būdu neliks rizikos sugadinti ašmenis ir jie išliks saugūs naudojimo metu.

⚠️ Ašmenys su sudėvėjusiais pjovimo kraštais niekada neturi būti galandami, bet visada pakeičiami.

9.1.3 Pakeitimas

⚠️ Ašmenys niekada neturi būti taisomi, juos būtina pakeisti vos tik pastebimi pirmieji pažeidimo ženklai arba kai yra viršijama galandimo riba. Saugumo sumetimais pakeitimo darbus

patariama atlikti specializuotame techninio aptarnavimo centre.

Šiam jrenginiui yra numatyti ašmenys, kurių kodas nurodytas Techninių duomenų lentelėje.

Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti ašmenys laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

10. SANDÈLIAVIMAS

SVARBU Techninės priežiūros darbų metu būtina laikytis saugos reikalavimų, aprašytų 2.4 par. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizíkos ar pavjoaus.

10.1 JRENGINIO SANDÉLIAVIMAS

Kai jrenginys turi būti sandėliuojamas:

1. išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (8.2.2 par.);
2. prie sustojusio pjovimo įtaiso ant ašmenų uždėti apsaugą;
3. prieš statant jrenginj j bet kokią patalpą, palaukti, kol variklis atvės;
4. atlikti valymo darbus (8.3 par.);

5. patikrinti, ar néra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą;

6. sandėliuoti įrenginį:

7. sausoje aplinkoje;
   – vietoje, apsaugotoje nuo atmosferos reiškinių;
   – vaikams neprieinamoje vietoje;
   – įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

10.2 AKUMULIATORIAUS SANDËLIAVIMAS

Akumuliatorius turi būti laikomas pavėsyje, vėsioje nuo drėgmės apsaugotoje vietoje.

PASTABA Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus pailgintas įrenginio eksploatavimo laikas.

11. PERKÉLIMAS IR TRANSPORTAVIMAS

Kiekvieną kartą, kai reikia perkelti ar transportuoti jrenginį, reikia:

– sustabdyti jrenginj (7.5 par.);
– išimti akumuliatorių iš jo vietos ir atlikti įkrovimą (8.2.2 par.);

– prie sustojusio pjovimo įtaiso ant ašmenų uždėti apsaugą;
– mūvėti tvirtas darbines pirštines;
– Prietaisą suimti tik už rankenų, o pjovimo įtaisą nukreipti priešinga eigai kryptimi.

Kai jrenginys vežamas transporto priemonėje, reikia:

– užtikrinti tinkamą jrenginio apsaugą lynų arba grandinių pagalba;
– jrenginį pastatyti taip, kad jis niekam nekeltų pavojaus.

12. TECHNINĖ PRIEŽIŪRA IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalifikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių jsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.
• Igaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis.

Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.
• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

13. GARANTIJOS TAIKYMO SÁLYGOS

Garantija padengia visus medžiagų ir gamybos defektus. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• nesusipažinimo su pateiktais dokumentais;
• išsiblaškymo;
• netinkamo ir neleistino naudojimo ir montavimo;
• neoriginalių atsarginių dalių naudojimo;
  • gamintojo nepatvirtintų ir netiekiamų priedų naudojimo.

Be to garantija nepadengia:

• įprasto detalių, tokių kaip ratai, peiliai, apsauginiai varžtai ir laidai, susidėvėjimo dėl eksploatacijos;
• įprastinio susidėvėjimo.

Pirkėją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.

14. TECHNINĖS PRIEŽIŪROS LENTELĖ

Intervencija Periodiškumas	Pastabos
JRENGINYS
Visų pritvirtinimų patikrinimas	Prieš kiekvieną naudojimą 8.5 par.
Saugos kontrolė / Valdymo įtaisų patikrinimas	Prieš kiekvieną naudojimą 7.2 par.
Akumuliatoriaus įkrovimo būsenos patikrinimas	Prieš kiekvieną naudojimą *
Akumuliatoriaus įkrovimas	Po kiekvieno naudojimo 8.2	2 par. *
Įrenginio ir variklio valymas	Po kiekvieno naudojimo 8.3	par.
Pjovimo įtaiso valymas ir sutepimas	Po kiekvieno naudojimo 8.4	par.
Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotajį techninės priežiūros centrą.	Po kiekvieno naudojimo -
Pjovimo įtaiso patikrinimas	Po kiekvieno naudojimo 9.1	1 par.
Pjovimo įtaiso galandimas	- 9.1.2 par.	**
Pjovimo įtaiso pakeitimas	- 9.1.3 par.	**

* Peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygele.

** Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninio aptarnavimo centre

15. GEDIMŲ PAIEŠKA

GEDIMAS GALIMA PRIEŽASTIS GEDIMO ŠALINIMO BŪDAS
1. Paspaudus apsauginj jungiklį, žalia šviesa neužsidega	Nėra akumuliatoriaus arba jis yra įstatytas netinkamai	Įsitikinti, ar akumuliatorius taisyklingai įstatytas (8.2.3 par.)
2. Paspaudus apsauginj jungiklį, žalia šviesa neužsidega, šviesos diodas (6.F pav.) mirksi	Akumuliatorius išsikrovęs Patikrinti įkrovimo stovį ir įkrauti akumuliatorių (8.2.2 par.)
3. Variklis sustoja darbo metu	Akumuliatorius įstatytas netinkamai Įsitikinti, ar akumuliatorius taisyklingai įstatytas (8.2.3 par.)
4. Variklis sustoja darbo metu ir mirksi šviesos diodas (6.F pav.)	Akumuliatorius išsikrovęs Patikrinti įkrovimo stovį ir įkrauti akumuliatorių. (8.2.2 par.)
5. Prie įvestos ašmenų valdymo svirties ir jungto apsauginio jungiklio pjovimo įtaisas nesisuka	Krūmapjovė yra pažeista. Krūmapjovės nenaudoti. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir Kreiptis į techninės priežiūros centrą.
6. Pjovimo įtaisas pernelyg įkaista darbo metu	Nepakankamas ašmenų sutepimas Sustabdyti įrenginį, palaukti pjovimo įtaiso sustojimo, išimti akumuliatorių, sutepti ašmenis (8.4 par.)
7. Pjovimo įtaisas sąveikauja su elektros linija arba laidu	- NELIESTI AŠMENŲ, NES JIE GALI	ELEKTRIFIKUOTIS IR GALI KILTILABAI DIDELIS PAVOJUS! Įrenginį laikyti suėmus tik už izoliuotos galinės rankenos ir ji padėti atsargiai atokiau nuo savęs. Prieš atlaisvinant ašmenų dantis, nutraukti elektros tiekimą į liniją arba pažeistą laidą ir išimti akumuliatorių.
8. Pjovimo įtaisas sąveikauja su pašaliniu kūnu.	- Sustabdyti įrenginį, išimti akumuliatorių ir:– patikrinti nuostolius;– patikrinti, ar yra atsilaisvinusių dalių ir jas priveržti;– pasirūpinti pažeistų detalių pakeitimu ekvivalentiškomis tomis pačiomis savybėmis pasižyminčiomis detalėmis arba jų taisymu.
9. Darbo metu pastebimas perviršinis triukšmas ir (arba) vibracijos	Atsilaisvinusios arba pažeistos detalės Sustabdyti įrenginį, išimti akumuliatorių ir:– patikrinti nuostolius;– patikrinti, ar yra atsilaisvinusių dalių ir jas priveržti;– pasirūpinti pažeistų detalių pakeitimu ekvivalentiškomis tomis pačiomis savybėmis pasižy minčiomis detalėmis arba jų taisymu.
10. Įrenginys darbo metu išmeta dūmus	Krūmapjovė yra pažeista. Krūmapjovės nenaudoti. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir Kreiptis į techninės priežiūros centrą.
11. Nepakankama akumuliatoriaus autonomija	Apsunkintos naudojimo sąlygos su didesniu srovės sunaudojimu	Optimizuoti naudojimą (8.2.1 par.)
	Operatyvinių poreikių netenkinantis akumuliatorius	Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (16.1 par.)
	Akumuliatoriaus talpos sumažėjimas Įsigyti naują akumuliatorių
12. Akumuliatoriaus įkroviklis neatlieka akumuliatoriaus įkrovimo	Akumuliatorius į akumuliatoriaus įkroviklį įstatytas netinkamai	Patikrinti, ar įstatyta teisingai (8.2.3 par.)
	Aplinkos sąlygos netinkamos Atlikti įkrovimą aplinkoje, kurios temperatūra yra tinkama (žiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelę)
	Nešvarūs kontaktai Nuvalyti kontaktus
	Akumuliatoriaus įkrovikliui trūksta įtampos	Patikrinti, ar kištukas yra įvestas ir ar yra įtampa maitinimo lizde
	Akumuliatoriaus įkroviklis sugedęs Pakešti originalia atsargine dalimi
		Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus / akumuliatoriaus įkroviklio instrukcijų knygelęNenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centra.
13. Indikatorius (6.F pav.) ir toliau šviečia fiksuotu režimu	Automatinis valdymas nepavykęs
14. Indikatorius (6.F pav.) ir toliau šviečia mirksėjimo režimu	Akumuliatoriaus ryšio klaida	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centra.
	Užrakintas rotorius	Nenaudoti įrenginio. Nedelsiant sustabdyti įrenginį, išimti akumuliatorių ir kreiptis į Techninio aptarnavimo centra.
	Srovės perkrova	Optimizuoti įrenginio naudojimą.

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su pardavėju.

16. UŽSAKOMI PRIEDAI

16.1 ALTERNATYVÜS AKUMULIATORIAI

Galimi įvairaus galingumo akumuliatoriai, pritaikyti specialiems operatyviniams poreikiams (17 pav.). Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

16.2 AKUMULIATORIAUS JKROVIKLIS

Itaisas, naudojamas akumuliatoriaus ikrovimui: greitas (18.A pav.), standartinis (18.B pav.).

16.3 AKUMULIATORIŲ LAIKIKLIO KUPRINĖ

Itaisas, leidžiantis laikyti du akumuliatorius ir tiekiantis elektros srove, reikalinga jrenginio darbui. Tiekiamas su prijungimo kabeliu prie jrenginio (1.I pav.) ir su parinkikliu (5.B pav.), leidžiančiu pasirinkti vieną iš dviejų akumuliatorių (padėtis „1“ ir „2“) ir „OFF“.

16.4 AKUMULIATORIAUS SIMULIATORIUS

Prietaisas, jei įstatytas į įrenginio korpusa, leidžia naudoti akumuliatorių laikiklio kuprinę.

SATURA RĀDĪTĀJS

1. VISPĀRĒJA INFORMĀCIJA....1
2. DROŠĪBAS NOTEIKUMI......2
3. PĀRZINIET MAŠĪNU 4

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „ST. S.p.A.“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
