| Typ produktu | Kombinovaná multifunkčná píla (priamočiara píla a píla na železo) |
| Značka | WORX |
| Model | WX540.9 |
| Menovité napätie | 12 V |
| Voľnobežné otáčky | 2200 min⁻¹ |
| Zdvih piestu | 16 mm |
| Rezná kapacita drevo | 50 mm |
| Rezná kapacita PVC | 45 mm |
| Rezná kapacita oceľ | 4 mm |
| Hmotnosť | 1.2 kg |
| Hladina akustického tlaku | 72 dB(A) (K=3 dB) |
| Hladina akustického výkonu | 83 dB(A) (K=3 dB) |
| Emisia vibrácií (kov) | 7.89 m/s² (K=1.5 m/s²) |
| Emisia vibrácií (panel) | 9.67 m/s² (K=1.5 m/s²) |
| Emisia vibrácií (drevený trám) | 10.34 m/s² (K=1.5 m/s²) |
| Typ batérie | Lítium-iónová |
| Čas nabíjania | 3 až 5 hodín |
| Otáčanie hlavy | 6 polôh (0, 18, 36, 54, 72, 90°) |
| Držiak pílového listu | Bez náradia (otočný krúžok) |
| Osvetlenie | Integrovaná LED |
| Bezpečnosť | Odblokovací spínač, bezpečnostná lišta |
| Údržba | Čistiť suchou handričkou; nepoužívať vodu ani chemikálie |
| Príslušenstvo v balení | Nabíjačka, batéria, pílové listy (drevo, kov, hliník) |
| Náhradné diely | Pílové listy, batéria, nabíjačka |
Často kladené otázky - WX540.9 WORX
Otázky používateľov k WX540.9 WORX
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod WX540.9 - WORX a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WX540.9 značky WORX.
NÁVOD NA OBSLUHU WX540.9 WORX
Štandardná dodávka nemusí obsahovat' všetko zobrazené či opísané príslušenstvo.
TECHNICKÉ ÚDAJE
Typ WX540 WX540.3 WX540.9 (540 \~ 559 – označenie zariadenia, zástupca Lupienková píla)
| Menovité napätie 12V | --- |
| Otáčky na vol'nobeh 2200/min | |
| DÍžka kmitu 16mm | |
| Rezná kapacita | |
| Drevo 50mm | |
| Rúrka PVC 45mm | |
| Ocel' 4mm | |
| Hmotnost' stroja 1,2kg | |
INFORMÁCIE O HLUKU/VIBRÁCIÁCH
| Nameraný akustický tlak L | _pA : 72dB(A) |
| K_pA | 3dB(A) |
| Nameraný akustický výkon L | _wA : 83dB(A) |
| K_wA | 3dB(A) |
| Použite chrániče sluchu, ak akustický tlak presiahne | 80dB(A) |
INFORMÁCIE O VIBRÁCIÁCH
| Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: | |
| Rezanie plechu | Hodnota emisie vibrácií a_hM = 7,89m/s^2 |
| Nepresnost’ K = 1.5m/ s^2 | |
| Rezanie dosiek | Hodnota emisie vibrácií a_hB = 9,67m/s^2 |
| Nepresnost’ K = 1.5m/ s^2 | |
| Rezanie drevených hranolov | Hodnota emisie vibrácií a_hWB = 10,34m/s^2 |
| Nepresnost’ K = 1.5m/ s^2 | |
Deklarovaná celková hodnota vibrácií sa môže použit' na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce.
VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:
Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.
Náradie je v dobrom stave a je dobre udržiavané.
Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.
Tesnosť zovretia rukováti a používanie doplnkov proti vibráciám.
Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.
Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.
VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovat' taktiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst’ k značnému zníženiu úrovne expozície počas celkového prevádzkového času.
Pomôžte minimalizovat' riziko expozície účinkom vibrácií.
Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.
Vyhnite sa používaniu náradia pri teplote 10°C a menej.
Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili do niekol'kých dní.
PRÍSLUŠENSTVO
| WX540 WX5 | 40.3 WX540.9 | ||
| Nabíjačka | 3 – 5 h 30 min. / | ||
| Batériový modul | 1 1 / | ||
| Pílový kotúč na pílenie kovov | 1 1 1 | ||
| Pílový kotúč na pílenie dreva | 1 1 1 | ||
| Pílový kotúč na pílenie hliníka | 1 1 1 | ||
Používat' môžete iba typ pílového kotúča, ktorý je znázornený na obrázku F.
Nepoužívajte iné typy pílových kotúčov.
Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvol’te podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.
ĎALŠIE BEZPEČNOSTNÉ PREDPISY TÝKAJÚCE NA VÁŠ NÁSTROJEM
- Používajte protiprachovú masku
- Pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafit' na skryté elektrické vedenia alebo zasiahnut' vlastnú prívodnú šnúru náradia, držte náradie len za izolované plochy rukovätí. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostat' pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.
BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ
a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným
množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C).
m) Pri likvidácii batérií oddel'te od seba batérie s odlišnými elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
s) Vykonávajte riadnu likvidáciu batérie.

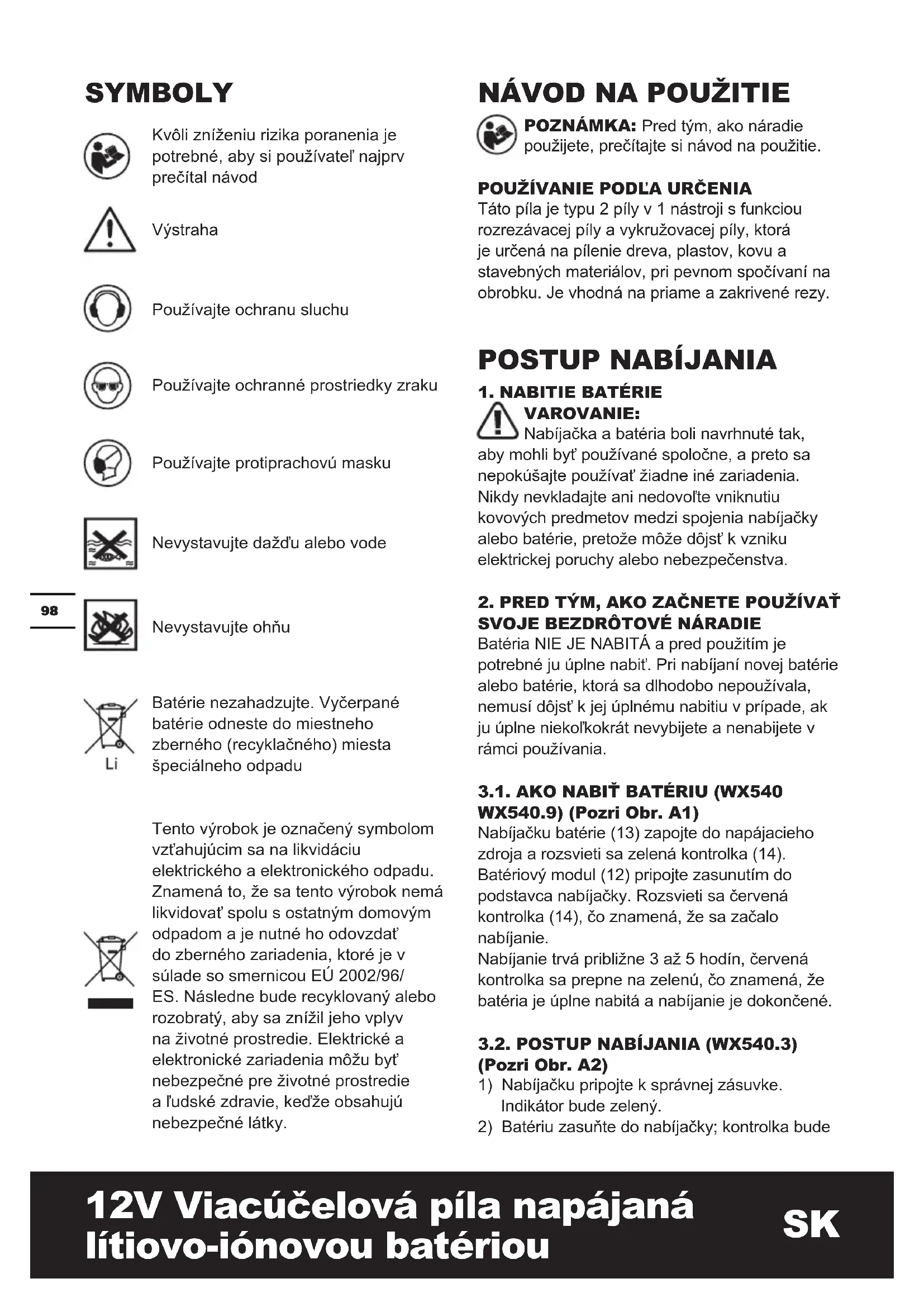

SYMBOLY
Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod
Výstraha
Používajte ochranu sluchu
Používajte protiprachovú masku
Nevystavujte dažđu alebo vode
Nevystavujte ohňu
Tento výrobok je označený symbolom vzt'ahujúcim sa na likvidáciu elektrického a elektronického odpadu. Znamená to, že sa tento výrobok nemá likvidovat' spolu s ostatným domovým odpadom a je nutné ho odovzdat' do zberného zariadenia, ktoré je v súlade so smernicou EÚ 2002/96/ES. Následne bude recyklovaný alebo rozobratý, aby sa znížil jeho vplyv na životné prostredie. Elektrické a elektronické zariadenia môžu byt' nebezpečné pre životné prostredie a l'udské zdravie, keďže obsahujú nebezpečné látky.
NÁVOD NA POUŽITIE
POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.
POUŽÍVANIE PODL'A URČENIA
Táto píla je typu 2 píly v 1 nástroji s funkciou rozrezávacej píly a vykružovacej píly, ktorá je určená na pílenie dreva, plastov, kovu a stavebných materiálov, pri pevnom spočívaní na obrobku. Je vhodná na priame a zakrivené rezy.
POSTUP NABÍJANIA
1. NABITIE BATÉRIE
VAROVANIE:
Nabíjačka a batéria boli navrhnuté tak, aby mohli byt' používané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovol'te vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjst' k vzniku elektrickej poruchy alebo nebezpečenstva.
2. PRED TÝM, AKO ZAČNETE POUŽÍVAŤ SVOJE BEZDRÔTOVÉ NÁRADIE
Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabit'. Pri nabíjaní novej batérie alebo batérie, ktorá sa dlhodobo nepoužívala, nemusí dôjst' k jej úplnému nabitiu v prípade, ak ju úplne niekol'kokrát nevybijete a nenabijete v rámci používania.
3.1. AKO NABIŤ BATÉRIU (WX540 WX540.9) (Pozri Obr. A1)
Nabíjanie trvá približne 3 až 5 hodín, červená kontrolka sa prepne na zelenú, čo znamená, že batéria je úplne nabitá a nabíjanie je dokončené.
3.2. POSTUP NABÍJANIA (WX540.3) (Pozri Obr. A2)
svietit' na červeno, čo znamená, že proces nabíjania sa začal.
3) Po dokončení nabíjania bude kontrolka svietit na zeleno. Batéria je teraz úplne nabitá; nabíjačku odpojte od siete a batériu vyberte.
4. VYBRATIE, NASADENIE JEDNOTKY BATÉRIE (Pozri Obr. B)
Tento nástroj sa vyznačuje kombináciou funkcií rozrezávacej píly a vykružovacej píly, ktoré sa prepínajú pomocou otočnej uvoľňovacej páčky (4).
Otočnú uvolňovaciu páčku úplne nadvihnite až po doraz. (Pozri obr. C)
Prednú čast' nástroja otočte do niektorej zo šiestich polôh (0, 18, 36, 54, 72 a 90 stupňov) (Pozri obr. D). Otočnú uvolňovaciu páčku vrát'te do pôvodnej polohy.
Píla funguje v polohe I ako vykružovacia píla. Píla funguje v polohe VI ako rozrezávacia píla.
VAROVANIE!
Pri nastavovaní nástroja môžete držat' iba plošinu (9), ako je to znázornené na obrázku E1. Nikdy nedržte otočnú hlavicu, ako je to znázornené na obrázkoch E2 a E3.
VAROVANIE!
- Aby sa zabránilo pritlačeniu, rukami sa pri zmene polohy nepribližujte k závesnému čapu.
- Aby sa zabránilo náhodnému zapnutiu nástroja, rukami sa nepribližujte k blokovaciemu/odist'ovaciemu tlačidlu.
VÝMENA A VKLADANIE PÍLOVÉHO KOTÚČA
Počas pílenia sa pílový kotúč (15) musí vysunút za plošinu a hrúbku obrobku. Vyberte pílový kotúč, ktorý najlepšie vyhovuje pílenému materiálu, a používajte pílový kotúč s najkratšou reznou čast'ou, ktorý vyhovuje hrúbke materiálu.
VAROVANIE! Nebezpečenstvo
pri pílení. Ak sa počas pílenia pílový
kotúč nevysunie za plošinu a obrobok, môže dôjst' k zlomeniu pílového kotúča. Môže dôjst' k zvýšenému nebezpečenstvu zranenia osôb, ako aj k poškodeniu plošiny a obrobku.
UPOZORNENIE: Rukami sa nepribližujte k blokovaciemu/odistovaciemu tlačidlu, aby sa pred vykonávaním akýchkol'vek nastavení alebo demontáže alebo inštalácie prídavných zariadení a príslušenstva zabránilo zapnutiu píly.
— VKLADANIE PÍLOVÉHO KOTÚČA (Pozri Obrázky F - H)
Pri zakladaní pílového kotúča používajte ochranné rukavice. Kontakt s pílovým kotúčom môže spôsobit' zranenia.
Používat' môžete iba typ pílového kotúča, ktorý je znázornený na obrázku F.
Táto píla je vybavená držiakom pílového kotúča bez potreby použitia náradia (7). Umožňuje to jednoduchú a rýchlu výmenu pílového kotúča bez použitia akýchkol'vek d'alších nástrojov.
Prstenec otočte dol'ava a podržte v polohe. Pílový kotúč úplne vložte do držiaka pílového kotúča so zubami smerom dopredu a potom prstenec uvol'nite, čím sa sám otočí a upne na hornej časti pílového kotúča. (pozri obrázky G1 a G2)
— VYBRATIE PÍLOVÉHO KOTÚČA
Ak chcete pílový kotúč vybrat', uchopte pílový kotúč a prstenec držiaka pílového listá otáčajte dol'ava, kým sa neuvolní.
Varovanie: Pružina môže pílový kotúč vysunút', preto si chráňte oči.
Vykružovacia píla (90 stupňov), zuby
pílového listu smerujú dopredu tak, ako je to znázornené na obrázku H.
OBSLUHA
VAROVANIE: Pri obsluhovaní tohto alebo
iného elektrického nástroja vždy používajte
ochranu očí.
VAROVANIE: Nebezpečenstvo popálenia. Ihned' po skončení používania sa nedotýkajte pílového kotúča. Kontakt s pílovým kotúčom môže spôsobit' zranenie. Skôr, než začnete pracovať, zabezpečte, aby sa materiál, ktorý sa bude pílit', nehýbal. Malé obrobky je potrebné riadne upevnit' k pracovnému stolu.
1. VYPNUTIE A ZAPNUTIE (Pozri obr. I)
Na uvedenie píly do chodu najskôr stlačte blokovacie/odistovacie tlačidlo (2) a potom stlačte a podržte vypínač (1). Ak chcete pílu vypnút, uvoľnite vypínač (1).
Vypínač píly sa z bezpečnostných dôvodov nesmie zaistit'; po celý čas prevádzky musí zostat' stlačený.
2. MIESTA NA UCHOPENIE NÁRADIA
Prst sa nachádza pred upínacím puzdrom pílového listu. Počas práce chráni prst pred náhodným kontaktom s pohybujúcim sa pílovým listom.
Pred pílením akéhokol'vek typu materiálu sa uistite, že je pevne ukotvený alebo upnutý, aby sa zabránilo jeho klízaniu. Ak obrobok držíte rukou alebo ho opierate o svoje telo, bude nestabilný, čo môže viest' k strate kontroly.
minimalizuje sa zlomenie pílového kotúča.
- Každý rez, pri ktorom sa na pílový kotúč vyvíja tlak, ako napríklad šikmé pílenie alebo vykružovacie pílenie, zvyšuje potenciál kmitania, spätného rázu a zlomenia pílového listu.
VAROVANIE: Nebezpečenstvo úrazu elektrickým prúdom. Pri pílení nad hlavou bud’te opatrnejší a osobitnú pozornosť venujte drôtom nad hlavou, ktoré nemusia byť viditel’né. Pri pílení nad hlavou bud’te opatrnejší a dopredu predvídajte dráhu padajúcich vetiev a úlomkov. Pred vykonávaním vyrovnávacích alebo zanorených rezov skontrolujte pracovisko, čo sa týka ukrytých plynových potrubí, vodovodného potrubia alebo elektrických vodičov. Ak tak neurobíte, môže dôjst’ bud’ k výbuchu, alebo k poškodeniu majetku, úrazu elektrickým prúdom a t’ažkej ujme na zdraví.
TIPY NA PRÁCU S UNIVERZÁLNOU PÍLOU
Ak sa píla príliš zahreje, nechajte ju 2 – 3 minúty bežat' na vol'nobeh, aby sa ochladil motor. Nepoužívajte náradie dlhší čas pri nízkych otáčkach.
VŠEOBECNÉ POKYNY
Opracovávaný kus pevne uchyt'te, aby sa počas práce nepohol.
Pohyby rezaného materiálu majú negatívny vplyv na dosiahnutelnú kvalitu povrchu. Pílový list reže pri pohybe smerom nahor a môže vyštiepit' horný povrch materiálu. Pri rezaní musí byt' horný povrch ten, ktorý po skončení rezania nebude vidiet'.
ÚDRŽBA
Vaše náradie nevyžaduje žiadne dodatočné mazanie ani údržbu.
Vaše náradie nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté.
Ak dôjde k poškodeniu napájacej šnúry, nechajte ju bezpečne vymenit' u výrobcu, v servise alebo inou príslušne kvalifikovanou osobou.
ODSTRAŇOVANIE PROBLÉMOV
| Symptóm | Možné príčiny | Možné riešenie |
| Píla sa počas prevádzky náhle zastaví. | Pret'aženieTeplota akumu-látora je príliš vysokáNízka kapacita batérie | Okamžite uvoľnite zaťaženie a pílu nechajte vychladnút' v chode bez zaťaženia približne 30 sekúnd.Nabite batéri-ový modul. |
OCHRANA ŽIVOTNÉHO PROSTREDIA
že sa tento výrobok nemá likvidovat' spolu s ostatným domovým odpadom a je nutné ho odovzdat' do zberného zariadenia, ktoré je v súlade so smernicou EÚ 2002/96/ES. Následne bude recyklovaný alebo rozobratý, aby sa znížil jeho vplyv na životné prostredie. Elektrické a elektronické zariadenia môžu byt' nebezpečné pre životné prostredie a l'udské zdravie, kedže obsahujú nebezpečné látky.
VYHLÁSENIE O ZHODE
My,
POSITEC Germany GmbH
Vyhlasujeme, že tento výrobok
Popis WORX Viacúčelová píla napájaná lítiovo-iónovou batériou
Typ WX540 WX540.3 WX540.9 (540\~559-označenie zariadenia, zástupca Lupienková píla)
Funkcie Rezanie rôznych materiálov
Zodpovedá nasledujúcim smerniciam:
2006/42/ES
2004/108/ES
2011/65/EU
Spíňa posudzované normy:
EN55014-1
EN55014-2
EN60745-1
EN60745-2-11
Osoba oprávnená za zostavenie technického súboru:
Názov: Russell Nicholson
Adresa: Positec Power Tools (Europe)
Vedúci oddelenia kvality firmy POSITEC
