MANUAL DE UTILIZARE WX540.9 WORX
Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.
DATE TEHNICE
Tip WX540 WX540.3 WX540.9 (5- denumire maşină, reprezentând FERĂSTRĂUL)
| Tensiune nominal 12V | --- |
| Turatie în gol nominală 2200/min | |
| Lungime cursă 16mm | |
| Capacitate de tăiere | |
| Lemn 50mm | |
| Țeavă PVC 45mm | |
| Oțel 4mm | |
| Greutate ma°ină 1.2kg | |
INFORMA§II VIBRA§IE / ZGOMOT
| Presiune sonorã ponderatã A L | _pA : 72dB(A) |
| K_pA | 3dB(A) |
| Putere sonorã ponderatã A L | _wA : 83dB(A) |
| K_wA | 3dB(A) |
| Purtați dispozitiv de protecția auzului când presiunea sonorã este peste | 80dB(A) |
INFORMATII DESPRE VIBRATII
| Valorile totale de vibrație (vector sumă triaxial) determinat după EN 60745: | |
| Tăierea foilor de tablă | Valoarea de emisie a vibrației a_hM = 7,89m/s^2 |
| Incertitudinea K = 1.5m/s^2 | |
| Tăierea plăcilor | Valoarea de emisie a vibrației a_hB = 9,67m/s^2 |
| Incertitudinea K = 1.5m/s^2 | |
| Tăierea buștenilor | Valoarea de emisie a vibrației a_hWB = 10,34m/s^2 |
| Incertitudinea K = 1.5m/s^2 | |
Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.
AVERTISMENT: Valoarea de emisie a vibrației în timpul folosirii efective a sculei electrice poate diferi de valoarea declarată în funcție de modurile în care este folosită scula, ce depind de exemplele următoare și de variații ale modului de utilizare a sculei:
Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.
Scula este în stare bună de funcționare și bine întreținută
Folosirea accesoriiului corect pentru sculă și păstrarea acesteia în condiții bune.
Strângerea corespunzătoare a mânerelor și dacă se folosesc accesorii anti-vibratie.
Scula este folosită conform indicațiilor din fabrică și conform acestor instrucțiuni.
Această sculă poate cauza sindromul vibrație mână-braț dacă nu este folosită în mod corespunzător
AVERTISMENT: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.
Ajută la micșorarea riscului de expunere le vibrații.
Păstrați acest aparat în conformitate cu aceste instrucțiuni și păstrați-l bine gresat (dacă e cazul)
Dacă acest aparat este folosit în mod constant, atunci cumprăați accesorii anti-vibratie.
Evitați folosirea aparaturii la temperaturi mai joase de 10°C
Planificați-vă programul de lucru pentru a folosi sculele cu număr mare de vibrații de-a lungul a mai multe zile.
ACCESORII
| WX540 WX5 | 40.3 WX540.9 | ||
| Încărcător | 3-5 oră 30 min / | ||
| Acumulator | 1 1 / | ||
| Lamă pentru tăierea metalului | 1 1 1 | ||
| Lamă pentru tăierea lemnului | 1 1 1 | ||
| Lamă pentru tăierea aluminiului | 1 1 1 | ||
Puteți utiliza doar tipul de pânză indicat în fig. F. Nu utilizati alte tipuri de pânze.
Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta.
Utilizați accesorii de bună calitate, de la un producător cunoscut. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.
REGULI SUPLIMENTARE PRIVIND SIGURANTA PENTRU INSTRUMENTUL DVS
- Purtați întotdeauna o mască de protecție contra prafului.
- Apucați scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR
a) Nu demontați, deschideți sau rupeți elementele sau accumulatorul.
b) Nu scurtcircuitați un accumulator.
Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți acumulatorul la şocuri mecanice.
e) În cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f) Consultați medicul imediat dacă ați înghițit un element sau un acumulator.
g) Mentineți acumulatorul curat și uscat.
h) Ştergeți terminalele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
j) Nu încărcați acumulatorul atunci când nu îl utilizați.
k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.
I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20°C ± 5°C).
m) Când depuneți la deșeuri acumulatorii, păstrați separat acumulatorii unor sisteme electrochimice diferite.
n) Reîncărcați folosind doar încărcătorul specificat de POSITEC.
Un încărcător potrivit pentru un tip de cartuș de acumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de acumulatori.
o) Nu utilizati acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați accumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtati accumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați acumulatorul în mod corespunzător.

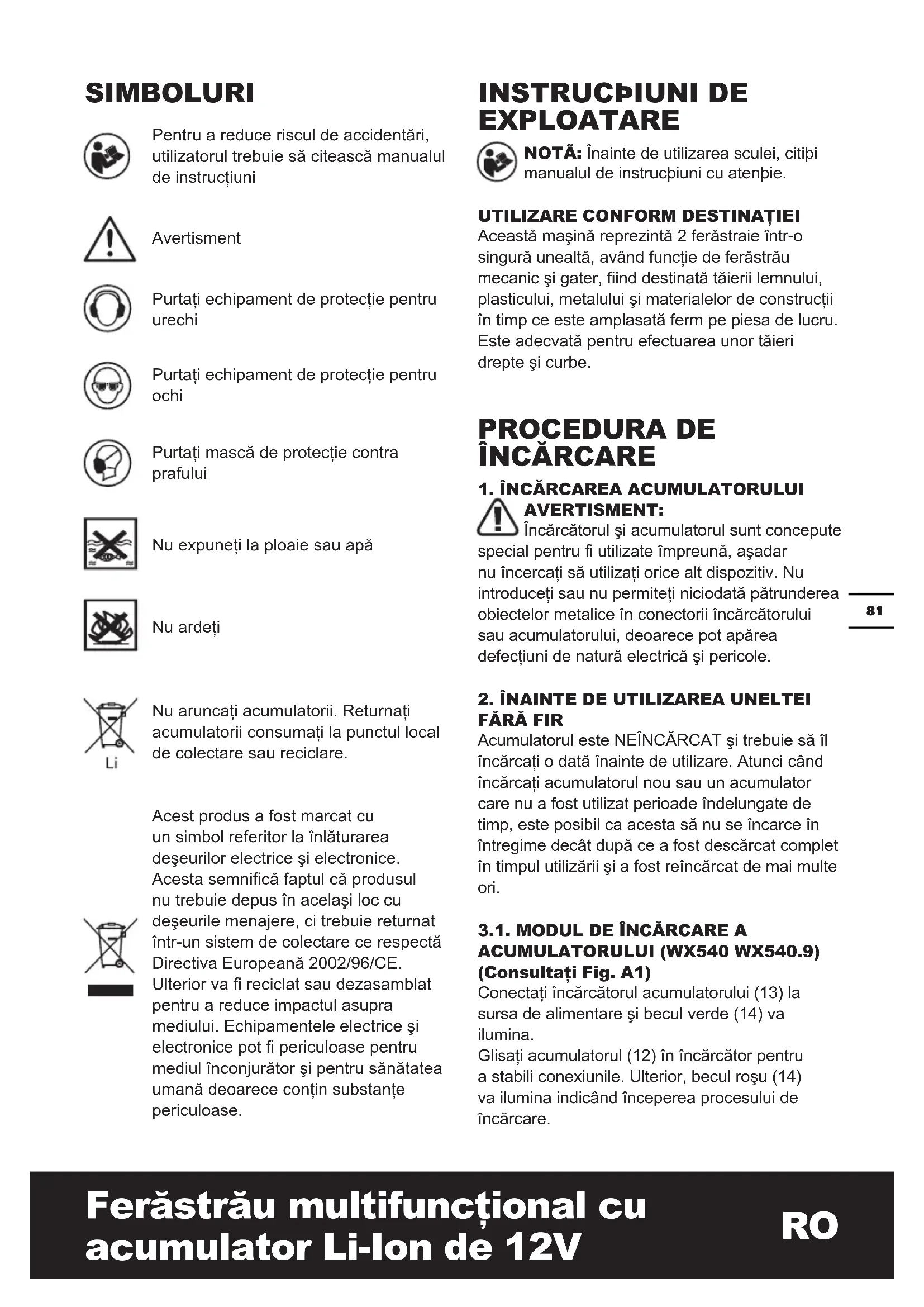

SIMBOLURI
Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instructiuni
Avertisement
Purtați echipament de protecție pentru urechi
Purtați echipament de protecție pentru ochi
Purtați mască de protecție contra prafului
Nu expuneți la ploaie sau apă
Nu ardeti
Nu aruncați acumulatorii. Returnați acumulatorii consumați la punctul local de colectare sau reciclare.
Acest produs a fost marcat cu un simbol referitor la înlăturarea deșeurilor electrice și electronice. Acesta semnifică faptul că produsul nu trebuie depus în același loc cu deșeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediul înconjurător și pentru sănătatea umană deoarece conțin substanțe periculoase.
INSTRUCPIUNI DE EXPLOATARE
NOTĂ: Înainte de utilizarea sculei, citipi manualul de instrucpiuni cu atenpie.
UTILIZARE CONFORM DESTINATIEI
Această mașină reprezintă 2 ferăstraie într-o singură unealtă, având funcție de ferăstrău mecanic și gater, fiind destinată tăieri i lemnului, plasticului, metalului și materialelor de construcții în timp ce este amplasată ferm pe piesa de lucru. Este adecvată pentru efectuarea unor tăieri drepte și curbe.
PROCEDURA DE ÎNCĂRCARE
1. ÎNCĂRCAREA ACUMULATORULUI AVERTISMENT:
Încărcătorul și accumulatorul sunt concepute special pentru fi utilizate împreună, așadar nu încercați să utilizați orice alt dispozitiv. Nu introduceți sau nu permiteți niciodată pătrunderea obiectelor metalice în conectorii încărcătorului sau accumulatorului, deoarece pot apărea defectiuni de natură electrică și pericole.
2. ÎNAINTE DE UTILIZAREA UNELTEI FĂRĂ FIR
Accumulatorul este NEÎNCĂRCAT și trebuie să îl încărcați o dată înainte de utilizare. Atunci când încărcați accumulatorul nou sau un accumulator care nu a fost utilizat perioade îndelungate de timp, este posibil ca acesta să nu se încarce în întregime decât după ce a fost descărcat complet în timpul utilizării și a fost reîncărcat de mai multe ori.
3.1. MODUL DE ÎNCĂRCARE A ACUMULATORULUI (WX540 WX540.9) (Consultați Fig. A1)
Conectați încărcătorul acumulatorului (13) la sursa de alimentare și becul verde (14) va ilumina.
Glisați acumulatorul (12) în încărcător pentru a stabili conexiunile. Ulterior, becul roșu (14) va ilumina indicând începerea procesului de încărcare.
După o perioadă de încărcare de aproximativ 3-5 ore, becul roșu va deveni verde, indicând că accumulatorul este complet încărcat și că procesul de încărcare este finalizat.
3.2. PROCEDURA DE ÎNCĂRCARE (WX540.3) (Consultați Fig. A2)
1) Introduceți încărcătorul într-o priză adecvată. Becul (a) va fi verde.
2) Introduceți acumulatorul în încărcător, becul va fi roșu indicând începerea procesului de încărcare.
3) După finalizarea încărcării, becul se va aprinde în verde. Acumulatorul este acum complet încărcat, decuplați încărcătorul și scoateți acumulatorul.
4. PENTRU SCOATEREA SAU INSTALAREA ACUMULATORULUI (Consultati Fig. B)
Localizați butoanele de eliberare a accumulatorului (11) pe partea laterală a accumulatorului și apăsați ambele părți pentru eliberarea accumulatorului din unealtă. Scoateți acumulatorul din unealtă. După reîncărcare, introduceți acumulatorul în portul de acumulator. Este suficient să împingeți și să aplicati o ușoară presiune.
REGLAREA
Funcția acestei unelte este reprezentată de combinarea unui ferăstrău mecanic cu un gater, operație realizată prin acționarea manetei de eliberare pivot (4).
Ridicați complet, până în capăt, maneta de eliberare pivot. (Consultați Fig. C)
Ridicați portiunea frontal a uneltei în oricare dintre cele ŞASE poziții (0, 18, 36, 54, 72 și 90 grade) (Consultați Fig. D). Readuceți maneta de eliberare pivot în poziția inițială.
În Poziția I, această unealtă poate fi utilizată ca ferăstrău mecanic.
În Poziția VI, această unealtă poate fi utilizată ca gater.
AVERTISMENT!
La reglarea uneltei, puteți ține placa de bază (9) doar în modul indicat în Fig. E1. Nu țineți niciodată de capul de pivotare în modul indicat în Fig. E2, E3.
AVERTISMENT!
- Pentru a evita prinderea mâinilor, țineți-le la distanță de articulații atunci când schimbați pozițiile.
- Pentru a evita pornirea accidentală a uneltei, nu vă apropiati mâinile de zona butonului de blocare.
INLOCUIREA / INTRODUCEREA PÂNZEI FERESTRĂULUI
Înainte de a efectua orice tip de lucrări asupra uneltei în sine, scoateți acumulatorul.
Pânza (15) trebuie să se extindă dincolo de placa de bază și de grosimea piesei de lucru în timpul tăierii. Selectați cea mai adecvată pânză pentru materialul de tăiat și utilizați cea mai scurtă pânză pentru grosimea materialului respectiv.
AVERTISMENT! Pericol de tăiere.
Pânza se poate rupe dacă aceasta nu se extinde dincolo de placa de bază și piesa de lucru în timpul tăierii. Există un risc sporit de accidentări personale și poate rezulta deteriorarea plăcii de bază și a piesei de lucru.
ATENTIE: Tineți- vă mâinile la distanță de butonul de blocare pentru a preveni acționarea comutatorului înainte de efectuarea oricăror reglări sau înainte de demontarea sau montarea dispozitivelor de atașare și accesoriiilor.
— INTRODUCEREA PÂNZEI
FERESTRĂULUI (Consultați Fig. F-H)
Utilizați mănuși de protecție când asamblati pânza ferestrăului. Pericol de accidentare la contactul cu pânza ferăstrăului. Puteți utiliza doar tipul de pânză indicat în fig F.
Unealta este echipată cu un suport de pânză fără reglare (7). Acest lucru face posibilă înlocuirea simplă și rapidă a pânzei ferestrăului fără unelte suplimentare.
Rotiți inelul în sens invers acelor de ceasornic și mențineți-l în această poziție. Introduceți complet pânza în fanta suportului de pânză cu dinții în față și eliberați inelul, care se rotește singur și se fixează deasupra pânzei. (Consultați Fig. G1&G2)
— ÎNDEPĂRTAREA PÂNZEI FERESTRĂULUI
Pentru a îndepărta o pânză, țineți de pânză și rotiți inelul-suport în invers acelor de ceasornic pentru eliberarea pânza
AVERTISMENT: Pânza poate fi expulzată printr-un arc, aşadar protejati-vă ochii.
NOTĂ: Când utilizați MODUL DE FERĂSTRĂU MECANIC (90 grade), dinții pânzei sunt orientați în față, în modul indicat în Fig. H.
OPERARE
AVERTISMENT: Purtați întotdeauna echipament de protectie pentru ochi atunci când utilizați această unealtă sau oricare altă unealtă electrică.
AVERTISMENT: Pericol de arsuri. Nu atingeti pânza imediat după utilizare.
Contactul cu pânza poate duce la accidentări personale.
Înainte de a începe lucrul, asigurați-vă că materialul de tăiat este rigid. Piesele de lucru mici pot fi fixate în siguranță pe o masă de lucru.
1. PORNIREA ŞI OPRIREA (Consultați Fig. I)
Pentru a porni unealta, apăsați mai întâi butonul de deblocare (2), apoi apăsați și țineți apăsat comutatorul de pornire/oprire (1). Pentru oprire, eliberați comutatorul de pornire/oprire (1).
Din motive de siguranță, comutatorul de pornire/oprire al uneltei nu poate fi blocat; trebuie să rămână apăsat pe întreaga durată de funcționare.
2. ZONE DE PRINDERE
Asigurați-vă că întotdeauna țineți ferăstrăul strâns în timpul operării.
3. DEGET DE PROTECTIE
Degetul este localizat în fața suportului lamei. În timpul lucrului, acesta previne contactul accidental cu lama în mișcare.
4. LAMPĂ DE LUCRU LED
O lampă (8) este integrată lângă capătul bolțului de protecție. Lampa se va aprinde automat de fiecare dată când este apăsat butonul de pornire/oprire.
5. TĂIEREA
AVERTISMENT: Purtatii întotdeauna echipament de protecție pentru ochi atunci utilizati această unealtă electrică.
AVERTISMENT:
- Nu tineți niciodată de capul de pivotare atunci când utilizati unealta. - Nu tineți niciodată de capacul motorului atunci când utilizati unealta.
Înainte de a tăia orice tip de material, asigurați-vă că aceste este ferm ancorat sau fixat pentru a preveni alunecarea. Fixarea piesei cu mâna sau strângerea acesteia la corp nu prezintă stabilitate și poate conduce la pierderea controlului.
- Amplasați ușor pânza pe piesa de tăiat, apăsați butonul declanșator și lăsați unealta să ajungă la turația maximă înainte de a aplica presiune.
- De fiecare dată când acest lucru este posibil, placa de bază a ferăstrăului trebuie ținută ferm pe materialul de tăiat. În acest fel veți preveni saltul sau vibrațiile ferăstrăului și veți minimiza uzura pânzei.
- Orice tăieri care pun presiune pe pânză, precum tăieri în unghi sau traforări, măresc potențialul vibratiilor, reculului și ruperii pânzei.
AVERTISMENT: Pericol de şoc. Acordati atenție sporită atunci când efectuați tăieri deasupra capului și o atenție specială la cablurile suspendate, care pot fi ascunse vederii.
AVERTISMENT: Acordati atenție sporită atunci când efectuați tăieri deasupra capului și încercați să anticipați calea ramurilor și reziduurilor în cădere.
AVERTISMENT: Inspectați zona de lucru pentru identificarea conductelor de gaz, conductelor de apă și firelor electrice ascunse înainte de a efectua tăieri prin plonjare sau tăieri în cazul cărora vederea este obstrucționată. În caz contrar, pot apărea explozii, daune ale proprietății, şocuri electrice și/sau accidentări grave.
SFATURI PRIVIND LUCRUL CU FERĂSTRĂUL MULTIFUNCTIONAL
Dacă unealta electrică se încinge prea tare, utilizati-o cu mers în gol timp de 2-3 minute pentru a răci motorul. Evitați utilizarea prelungită la turații foarte mici.
GENERALITĂȚI
Utilizați întotdeauna o pânză potrivită pentru material și grosimea materialului tăiat.
Asigurați-vă întotdeauna că piesa prelucrată este ținută sau fixată ferm pentru a împiedica mișcarea.
Orice mișcare a materialului poate afecta calitatea tăieturii. Pânza taie pe cursa ascendentă și poate produce așchii în partea cea mai înaltă.
Asigurați-vă că suprafața cea mai înaltă este nu este vizibilă atunci când încheiați operația de tăiere.
ÎNTRETINERE
Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.
Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice. Ștergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mențineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru. Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică.
DEPANAREA
| Simptom | Cauze posi-bile | Soluție posibilă |
| Unealta se oprește brusc în timpul utilizării. | Suprasolicitare Temperatură accumulator prea ridicată | Eliberați imediat sarcina mașinii și permiteți răcirea timp de aproximativ 30 de secunde utilizând mașina la turație în gol. |
| Capacitate scăzută a acu-mulatorului | Încărcați acu-mulatorul. |
PROTECTIA MEDIULUI
Acest produs a fost marcat cu un simbol referitor la înlăturarea deșeurilor electrice
și electronice. Acesta semnifică faptul că produsul nu trebuie depus în același loc cu deșeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediul înconjurător și pentru sănătatea umană deoarece conțin substanțe periculoase.
DECLARAPIE DE CONFORMITATE
Noi,
POSITEC Germany GmbH
Declarăm că produsul,
Descriere Ferăstrău multifuncțional cu acumulator Li-Ion WORX
(5- denumire maşină, reprezentând FERĂSTRĂUL)
Respectă următoarele Directive,
2006/42/CE
2004/108/CE
2011/65/UE
Se conformează standardelor
EN55014-1
EN55014-2
EN60745-1
EN60745-2-11
Persoana autorizată să compileze fişierul tehnic,
Denumire: Russell Nicholson
Adresă: Positec Power Tools (Europe)
