Typ produktu Kombinovaná multifunkční pila (přímočará pila a ocaska)
Značka WORX
Model WX540.9
Jmenovité napětí 12 V
Volnoběžné otáčky 2200 min⁻¹
Zdvih pístu 16 mm
Kapacita řezu dřeva 50 mm
Kapacita řezu PVC 45 mm
Kapacita řezu oceli 4 mm
Hmotnost 1.2 kg
Hladina akustického tlaku 72 dB(A) (K=3 dB)
Hladina akustického výkonu 83 dB(A) (K=3 dB)
Emise vibrací (kov) 7.89 m/s² (K=1.5 m/s²)
Emise vibrací (panel) 9.67 m/s² (K=1.5 m/s²)
Emise vibrací (dřevěný trám) 10.34 m/s² (K=1.5 m/s²)
Typ baterie Lithium-iontová
Doba nabíjení 3 až 5 hodin
Otáčení hlavy 6 poloh (0, 18, 36, 54, 72, 90°)
Upínání pilového listu Bez nástroje (otočný kroužek)
Osvětlení Integrovaná LED
Bezpečnost Odjišťovací spínač, bezpečnostní tyč
Údržba Čistěte suchým hadříkem; nepoužívejte vodu ani chemické prostředky
Dodávané příslušenství Nabíječka, baterie, pilové listy (dřevo, kov, hliník)
Náhradní díly Pilové listy, baterie, nabíječka

Často kladené otázky - WX540.9 WORX

Jak vyměnit pilový list na Worx WX540.9?
Pro výměnu pilového listu nejprve vyjměte baterii. Použijte ochranné rukavice. Otočte kroužek upínače proti směru hodinových ručiček a podržte jej. Zasuňte pilový list až na doraz do štěrbiny zuby dopředu, poté uvolněte kroužek. Pro vyjmutí listu jej podržte a otočte kroužkem proti směru hodinových ručiček, poté list zvedněte. Pozor: list může být vymrštěn, chraňte si oči.
Jaká je maximální řezná kapacita této pily?
Worx WX540.9 může řezat dřevo do tloušťky 50 mm, PVC trubky do 45 mm a ocel do 4 mm. Vždy používejte pilový list vhodný pro daný materiál.
Jak přepínat mezi režimem přímočaré pily a ocasky?
Použijte páčku odjištění rotace (4) umístěnou na hlavě. Zatáhněte ji až nahoru, otočte hlavu do jedné ze šesti poloh (0 až 90 stupňů), poté páčku sklopte dolů. Poloha I (0°) odpovídá funkci přímočaré pily, poloha VI (90°) funkci ocasky.
Jak dlouho trvá nabití baterie?
Doba nabíjení je přibližně 3 až 5 hodin. Zapojte nabíječku, vložte baterii, červená kontrolka signalizuje nabíjení. Když se rozsvítí zeleně, baterie je plně nabitá.
Jaké jsou úrovně vibrací této pily?
Hodnoty emisí vibrací dle normy EN60745 jsou: řezání kovu 7.89 m/s², panelu 9.67 m/s², dřevěného trámu 10.34 m/s², s nejistotou K=1.5 m/s². Používejte antivibrační rukavice a dělejte přestávky pro snížení rizika.
Jaké ochranné prostředky mám používat?
Vždy noste ochranné brýle, protiprachovou masku a ochranu sluchu (protože hladina hluku může přesáhnout 80 dB). Při výměně pilového listu se doporučují rukavice.
Jak čistit a udržovat pilu?
Nástroj čistěte pouze suchým hadříkem. Nikdy nepoužívejte vodu ani chemické čisticí prostředky. Udržujte větrací štěrbiny čisté a skladujte nástroj na suchém místě. Neexistují žádné uživatelem opravitelné díly.
Co dělat, když se pila během řezání náhle zastaví?
Může to být způsobeno přetížením nebo příliš horkou baterií. Uvolněte tlak na pilový list, vyjměte pilu z obrobku a nechte ji běžet naprázdno při maximální rychlosti po dobu 30 sekund. Pokud problém přetrvává, dobijte baterii.
Mohu tuto pilu použít pro ponorné řezy?
Ano, ale před jakýmkoli ponorným řezem pečlivě zkontrolujte, zda v místě nejsou skryté elektrické kabely, plynové trubky nebo vodovodní potrubí. Použijte vhodný pilový list a postupujte pomalu.
Jak zlikvidovat použitou baterii?
Baterie nepatří do domovního odpadu. Odevzdejte ji v místním sběrném dvoře nebo na recyklačním místě. Výrobek je označen symbolem tříděného sběru WEEE (odpad z elektrických a elektronických zařízení) v souladu s evropskou směrnicí 2002/96/ES.

Dotazy uživatelů ohledně WX540.9 WORX

0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.

Položte novou otázku o tomto zařízení

E-mail zůstává soukromý: slouží pouze k tomu, aby vás informoval, pokud někdo odpoví na vaši otázku.

Zatím žádné otázky. Buďte první, kdo se zeptá.

Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod WX540.9 - WORX a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WX540.9 značky WORX.

NÁVOD K OBSLUZE WX540.9 WORX

Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

TECHNICKÉ ÚDAJE

Typ WX540 WX540.3 WX540.9 (540\~559-označení stroje, zástupce Listová pila)

Jmenovité napětí 12V===
Otáčky na prázdno 2200/min
Výška zdvihu 16mm
Kapacita řezání
Dřevo 50mm
PVC trubka 45mm
Ocel 4mm
Hmotnost stroje 1.2kg

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku L _pA : 72dB(A)
K_pA 3dB(A)
Naměřený akustický výkon L _wA : 83dB(A)
K_wA 3dB(A)
Použijte ochranu sluchu, přesáhne-li akustický tlak80dB(A)

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:
Řezání plechuHodnota vibračních emisí a_hM = 7,89m/s^2
Kolísání K = 1.5m/s^2
Řezání prkenHodnota vibračních emisí a_hB = 9,67m/s^2
Kolísání K = 1.5m/s^2
Řezání dřevěných trámcůHodnota vibračních emisí a_hWB = 10,34m/s^2
Kolísání K = 1.5m/s^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce.

WORX WX540.9 - TECHNICKÉ ÚDAJE - 1

VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického

nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj

používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby.

Používání správného příslušenství k nástroji, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při neřízeném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

WORX WX540.9 - Při neřízeném používání může tento nástroj způsobit syndrom vibrací rukou a paží. - 1

VÝSTRAHA: Je třeba upřesnit, že v odhadu míry působení vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit míry působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací:

VŽDY používejte ostré trny, vrtáky a čepele.

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nástroje při teplotě 10°C nebo nižší.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrate nástroje, rozloženo do několika dní.

PŘÍSLUŠENSTVÍ

WX540 WX540.3 WX540.9
Nabíječka3-5 hodina 30 min /
Baterie1 1 /
List pro řezání kovu1 1 1
List pro řezání dřeva1 1 1
List pro řezání hliníku1 1 1

Lze používat pouze typ listu uvedený na obrázku F. Nepoužívejte jiné typy listů.

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí.

Používejte příslušenství dobré kvality, opatřené všeobecně známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte o pomoc či radu personál prodejny.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ ZÁSADY PRO VÁŠ NÁSTROJEM

  1. Používejte respirátor
  2. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní sít'ový kabel, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a

vyhledejte lékařské ošetření.

f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20°C ± 5°C).
m) Při likvidaci baterii oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte rádnou likvidaci baterie.

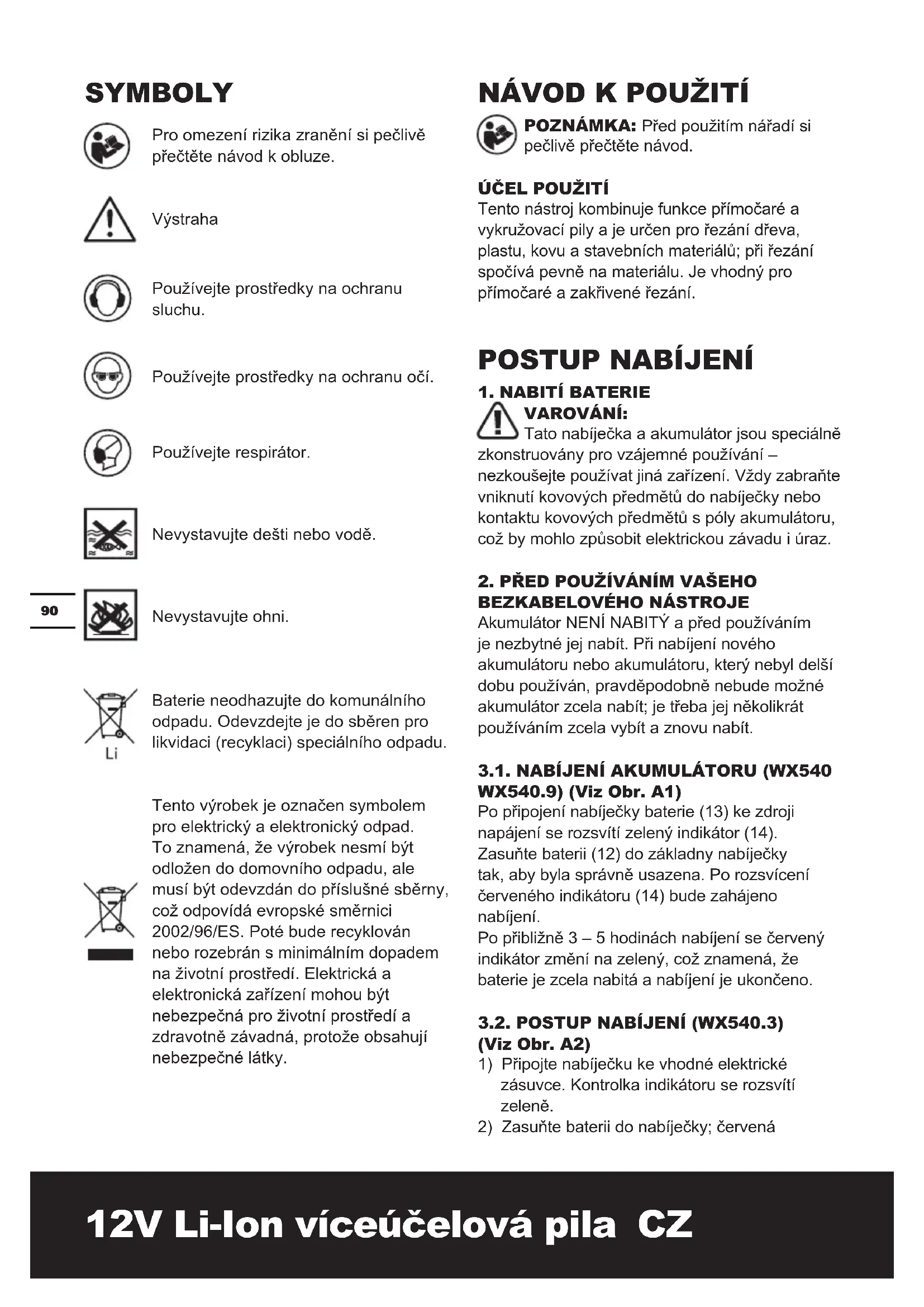

SYMBOLY

WORX WX540.9 - SYMBOLY - 1

Pro omezení rizika zranění si pečlivě přečtěte návod k obluze.

WORX WX540.9 - SYMBOLY - 2

Výstraha

WORX WX540.9 - SYMBOLY - 3

Používejte prostředky na ochranu sluchu.

WORX WX540.9 - SYMBOLY - 4

Používejte prostředky na ochranu očí.

WORX WX540.9 - SYMBOLY - 5

Používejte respirátor.

WORX WX540.9 - SYMBOLY - 6

Nevystavujte dešti nebo vodě.

WORX WX540.9 - SYMBOLY - 7

Nevystavujte ohni.

WORX WX540.9 - SYMBOLY - 8

Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.

WORX WX540.9 - SYMBOLY - 9

Tento výrobek je označen symbolem pro elektrický a elektronický odpad. To znamená, že výrobek nesmí být odložen do domovního odpadu, ale musí být odevzdán do příslušné sběrny, což odpovídá evropské směrnici 2002/96/ES. Poté bude recyklován nebo rozebrán s minimálním dopadem na životní prostředí. Elektrická a elektronická zařízení mohou být nebezpečná pro životní prostředí a zdravotně závadná, protože obsahují nebezpečné látky.

NÁVOD K POUŽITÍ

WORX WX540.9 - NÁVOD K POUŽITÍ - 1

POZNÁMKA: Před použitím nářadí si pečlivě přečtěte návod.

ÚČEL POUŽITÍ

Tento nástroj kombinuje funkce přímočaré a vykružovací pily a je určen pro řezání dřeva, plastu, kovu a stavebních materiálů; při řezání spočívá pevně na materiálu. Je vhodný pro přímočaré a zakřivené řezání.

POSTUP NABÍJENÍ

1. NABITÍ BATERIE

WORX WX540.9 - NABITÍ BATERIE - 1

VAROVÁNÍ:

Tato nabíječka a akumulátor jsou speciálně zkonstruovány pro vzájemné používání – nezkoušejte používat jiná zařízení. Vždy zabraňte vniknutí kovových předmětů do nabíječky nebo kontaktu kovových předmětů s póly akumulátoru, což by mohlo způsobit elektrickou závadu i úraz.

2. PŘED POUŽÍVÁNÍM VAŠEHO BEZKABELOVÉHO NÁSTROJE

Akumulátor NENÍ NABITY a před používáním je nezbytné jej nabít. Při nabíjení nového akumulátoru nebo akumulátoru, který nebyl delší dobu používán, pravděpodobně nebude možné akumulátor zcela nabít; je třeba jej několikrát používáním zcela vybít a znovu nabít.

3.1. NABÍJENÍ AKUMULÁTORU (WX540 WX540.9) (Viz Obr. A1)

Po připojení nabíječky baterie (13) ke zdroji napájení se rozsvítí zelený indikátor (14). Zasuňte baterii (12) do základny nabíječky tak, aby byla správně usazena. Po rozsvícení červeného indikátoru (14) bude zahájeno nabíjení. Po přibližně 3 – 5 hodinách nabíjení se červený indikátor změní na zelený, což znamená, že baterie je zcela nabitá a nabíjení je ukončeno.

1) Připojte nabíječku ke vhodné elektrické zásuvce. Kontrolka indikátoru se rozsvítí zeleně.
2) Zasuňte baterii do nabíječky; červená

kontrolka svítí a ukazuje, že nabíjení bylo zahájeno.

3) Po dokončení nabíjení začne kontrolka svítit zeleně. Nyní je akumulátor zcela nabitý. Odpojte nabíječku a vyjměte akumulátor.

4. VYJMUTÍ NEBO NASAZENÍ AKUMULÁTORU (Viz Obr. B)

Nalezněte aretační západky po stranách spodní části těla vrtačky. Po jejich stlačení uvolníte akumulátor, který lze následně vytáhnout. Vyjměte baterii z těla vrtačky. Po nabití nasadťe akumulátor jemným zatlačením zpět do portu.

NASTAVENÍ

Tento nástroj kombinuje funkce vykružovací a přímočaré pily, které lze ovládat pomocí otočné uvolňovací páčky (4).

Zcela zvedněte otočnou uvolňovací páčku. (Viz obr. C)

Otočte přední část nástroje do některé ze ŠESTI poloh (0, 18, 36, 54, 72 a 90 stupňů) (viz obrázek D). Znovu zajistěte otočnou uvolňovací páčku.

V poloze VI lze tento nástroj používat jako přímočarou pilu.

WORX WX540.9 - NASTAVENÍ - 1

VAROVÁNÍ!

Při nastavování nástroje můžete přidržovat pouze patní desku (9) podle obrázku E1. Nikdy nepřidržujte otočnou hlavu podle obrázku E2, E3.

WORX WX540.9 - VAROVÁNÍ! - 1

VAROVÁNÍ!

  • Pro zabránění přiskřípnutí se při změně poloh nedotýkejte závěsu.
  • Pro zabránění náhlému spuštění nástroje se nedotýkejte uvolňovacího tlačítka.

VÝMĚNA / NASAZENÍ PILOVÉHO LISTU Před jakoukoli činností na samotném nástroji vyjměte baterii.

List (15) musí přesahovat za patní desku a tloušt'ku řezaného materiálu. Vyberte nejvhodnější list pro materiál, který chcete řezat a použijte nejkratší list vhodný pro tloušt'ku materiálu.

WORX WX540.9 - VÝMĚNA / NASAZENÍ PILOVÉHO LISTU Před jakoukoli činností na samotném nástroji vyjměte baterii. - 1

VAROVÁNÍ! Nebezpečí pořezání.

Pokud list nepřesahuje za patní desku a materiál během řezání, může dojít k prasknutí listu. Hrozí zvýšené nebezpečí zranění a také poškození patné desky a materiálu.

UPOZORNĚNÍ: Před prováděním nastavení a demontáží nebo montáží adaptérů nebo příslušenství se nedotýkejte uvolňovacího tlačítka, aby se zabránilo aktivaci spínače.

— NASAZENÍ PILOVÉHO LISTU (Viz Obrázek F-H)

Při manipulaci s pilovým listem používejte ochranné rukavice. V případě kontaktu s pilovým listem může dojít ke zranění. Lze používat pouze typ listu uvedený na obrázku F.

Tento nástroj je vybaven beznástrojovým držákem listů (7). Díky tomu lze pilové listy snadno a rychle vyměňovat bez dalších nástrojů. Otáčejte kroužek proti směru hodinových ručiček a přidržte v poloze. Zcela zasuňte list do otvoru držáku listu tak, aby zuby listu směřovaly dopředu, potom uvolněte kroužek, který se sám otočí a zajistí přes horní stranu listu. (Viz obrázek G1 a G2)

— VYJMUTÍ PILOVÉHO LISTU

Chcete-li vyjmout list, uchopte jej a otáčením kroužku držáku listu jej uvolněte.

Varování: List může vystřelit, proto si chraňte oči.

WORX WX540.9 - — VYJMUTÍ PILOVÉHO LISTU - 1

POZNÁMKA: Při používání režimu vykružovací pily (90 stupňů) směřují zuby ho kotouče dopředu podle obrázku H.

POUŽÍVÁNÍ

WORX WX540.9 - POUŽÍVÁNÍ - 1

VAROVÁNÍ: Při používání tohoto a dalších elektrických nástrojů vždy vejte pomůcky na ochranu očí.

WORX WX540.9 - POUŽÍVÁNÍ - 2

VAROVÁNÍ: Nebezpečí popálení.

Nedotýkejte se pilového listu bezprostředně po použití. V případě kontaktu s pilovým listem může dojít ke zranění.

Než začnete pracovat, zkontrolujte, zda se řezaný materiál nepohybuje. Malé kusy materiálu je nezbytné pevně připevnit k pracovnímu stolu.

1. ZAPNUTÍ A VYPNUTÍ (viz obrázek I)

Chcete-li začít nástroj používat, nejdříve stiskněte uvolňovací tlačítko (2) a potom stiskněte a podržte vypínač (1). Chcete-li nástroj vypnout, uvolněte vypínač (1).

Z bezpečnostní důvodů nelze vypínač nástroje zajistit; je nezbytné jej přidržovat stisknutý po celou dobu používání.

2. MÍSTA PRO UCHOPENÍ NÁŘADÍ

Při práci pilu vždy pevně uchopte za rukojeť.

3. CHRÁNIČ PRSTU

Chránič je umístěn před upínacím mechanizmem pilového listu. Během práce ochraňuje prst před náhodným kontaktem s pohybujícím se pilovým listem.

4. PRACOVNÍ SVĚTLO LED

U konce ochranného prstu je zabudováno světlo (8). Toto světlo se automaticky rozsvítí při každém stisknutí vypínače.

5. ŘEZÁNÍ

VAROVÁNÍ: Při používání tohoto elektrického nástroje vždy používejte pomůcky na ochranu očí.

  • Nikdy nepřidržujte otočnou hlavu při používání nástroje.
  • Nikdy nepřidržujte kryt motoru při používání nástroje.

Před řezáním jakéhokoli materiálu zkontrolujte, zda je pevně ukotven nebo upevněn, aby se zabránilo sklouznutí. Přidržování materiálu rukou nebo proti tělu není stabilní a mohlo by vést ke ztrátě kontroly.

  • Umístěte pilový list lehce před řezaný materiál, stiskněte vypínač a před přitlačením počkejte, než pila dosáhne maximální rychlost.
  • Pokud možno, je nezbytné přidržovat patní desku pily pevně na žezaném materiálu. Tím se zabrání skákání nebo vibracím pily a minimalizuje se prasknutí listu.
  • V případě řezání, při kterém je pilový list vystaven tlaku, například úhlové nebo kruhové řezání, se zvyšuje možnost vibrací, zpětného rázu a prasknutí listu.

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem. Při řezání nad hlavou postupujte zvlášť opatrně a věnujte zvýšenou pozornost skrytým kabelům.

Při řezání nad hlavou postupujte zvlášť opatrně a předem předvídejte směr pádu větví a odpadu. Před řezáním naslepo nebo prořezáváním zkontrolujte, zda se v pracovním prostoru nenachází skryté plynové nebo vodovodní potrubí nebo elektroinstalace. V případě zanedbání může dojít k výbuchu, poškození majetku, úrazu elektrickým proudem a/nebo k vážnému zranění.

TIPY PRO PRÁCI S VÍCEÚČELOVOU PILOU

Jestliže se pila příliš zahřeje, především z důvodů použití nízkých otáček, nastavte maximální otáčky a spust'te jej bez zátěže na 2-3 minuty, čímž se ochladí motor. Nepoužívejte pilu delší čas při nízkých otáčkách.

OBECNÉ POKYNY

Typ pilového listu vždy přizpůsobte druhu materiálu a tloušťce prořezu.

Opracovávaný kus pevně uchyťte, aby se během práce nepohnul.

Pohyby řezaného materiálu mají negativní vliv na kvalitu povrchu. Pilový list řeže při pohybu směrem nahoru a může vyštípnout horní povrch materiálu. Při řezání je vhodné, aby na vrchní straně byl povrch, který po skončení řezání nebude vidět.

ÚDRŽBA

Vaše nářadí nepotřebuje žádné dodatečné mazaní nebo údržbu.

Na vašem elektrickém ručním nářadí nejsou žádné části, které potřebují servisní zásah. Nikdy nepoužívejte vodu nebo chemické čističe na čištění vašeho ručního elektrického nářadí. Utírejte jej dočista suchým hadrem. Vždy jej skladujte na suchém místě. Udržujte ventilační otvory motoru čisté. Občas můžete přes ventilační otvory vidět jiskry. Tento jev je normální a neznamená poškození vašeho ručního elektrického nářadí.

Dojde-li k poškození napájecí šňůry, nechte ji

bezpečně vyměnit u výrobce, v servisu nebo jinou příslušně kvalifikovanou osobou.

ODSTRAŇOVÁNÍ ZÁVAD

PříznakMožné příčinyMožné řešení
Nástroj se během používání náhle zastavil.PřetíženíPříliš vysoká teplota baterieIhned uvolněte nástroj a nechte jej běžet přibližně 30 sekund bez zátěže, aby vychladl.Nabijte baterii.
Nízký stav baterie

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

WORX WX540.9 - OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - 1

Tento výrobek je označen symbolem pro elektrický a elektronický odpad. To znamená, že výrobek nesmí být odložen do domovního odpadu, ale musí být odevzdán do příslušné sběrny, což odpovídá evropské směrnici 2002/96/ES. Poté bude recyklován nebo rozebrán s minimálním dopadem na životní prostředí. Elektrická a elektronická zařízení mohou být nebezpečná pro životní prostředí a zdravotně závadná, protože obsahují nebezpečné látky

PROHLÁŠENÍ O SHODĚ

My,

POSITEC Germany GmbH

Prohlašujeme, že tento výrobek

Popis WORX Li-Ion víceúčelová pila

(540\~559-označení stroje, zástupce

Listová pila)

Funkce Řezání různých materiálů

Splňuje následující směrnice:

2006/42/ES

2004/108/ES

2011/65/EU

Osoba oprávněná uspořádat technický soubor:

Název: Russell Nicholson

Adresa: Positec Power Tools (Europe)

POSITEC manažer kvality výrobků

  1. SIEŤOVÝ VYPÍNAČ ON/OFF
  2. BLOKOVACIE/ODISTOVACIE TLAČIDLO
  3. OBLASTI RUKOVÄTI
  4. OTOČNÁ UVOLŇOVACIA PÁČKA
  5. KRYT ELEKTROMOTORA
  6. CHRÁNIČ PRSTOV
  7. DRŽIAK PÍLOVÉHO KOTÚČA
  8. PRACOVNÁ LAMPA LED (Pozri Obr. G1)
  9. PLOŠINA
  10. ZÁKLADOVÁ DOSKA
  11. TLAČIDLO NA UVOL'NENIE BATÉRIE
  12. JEDNOTKA BATÉRIE
  13. NABÍJAČKA (Pozri Obr. A1)
  14. SVETELNÝ INDIKÁTOR NABITIA BATÉRIE (Pozri Obr. A1)
  15. PÍLOVÝ KOTÚČ (Pozri Obr. F)

VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

Používajte ochranné prostriedky zraku

WORX WX540.9 - PROHLÁŠENÍ O SHODĚ - 1

Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu

WORX WX540.9 - PROHLÁŠENÍ O SHODĚ - 2

Nabíjačku batérie (13) zapojte do napájacieho zdroja a rozsvieti sa zelená kontrolka (14). Batériový modul (12) pripojte zasunutím do podstavca nabíjačky. Rozsvieti sa červená kontrolka (14), čo znamená, že sa začalo nabíjanie.

1) Nabíjačku pripojte k správnej zásuvke. Indikátor bude zelený.
2) Batériu zasuňte do nabíjačky; kontrolka bude

Na bokoch batérie nájdite západky a ich zatlačením uvoľnite jednotku batérie z vrťačky. Jednotku vyberte z náradia. Po nabití jednotku batérií vložte do priestoru pre batérie. Stačí na to jemné zatlačenie.

NASTAVENIE

Pred každou prácou na nástroji vyberte batériu.

POZNÁMKA: Ked' sa používa režim

Pri práci pílu vždy pevne uchopte.

3. CHRÁNIČ PRSTA

VAROVANIE: Pri práci s touto elektrickou pílou vždy používajte ochranu očí.

  • Pri práci s pílou nikdy nedržte otočnú hlavicu.
  • Pri práci s pílou nikdy nedržte kryt elektromotora.
  • Pílový kotúč zľahka priložte k pílenému obrobku, stlačte spínač a pred zatlačením počkajte, kým dosiahne maximálne otáčky.
  • Plošina píly sa musí vždy, ked' je to možné, pevne držat' proti pílenému materiálu. Tým sa zabráni vyskakovaniu alebo kmitaniu píly a

Typ pílového listu vždy prispôsobte druhu materiálu a jeho hrúbke.

Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidiet' iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.

Tento výrobok je označený symbolom vzt'ahujúcim sa na likvidáciu elektrického a elektronického odpadu. Znamená to,

Obsah Klikněte na název pro přístup k němu
Asistent návodu
Poháněno společností Anthropic
Čekání na vaši zprávu
Informace o produktu

Značka : WORX

Model : WX540.9

Kategorie : Pila
