Producttype	Gecombineerde multifunctionele zaag (decoupeerzaag en reciprozaag)
Merk	WORX
Model	WX540.9
Nominale spanning	12 V
Onbelaste snelheid	2200 min⁻¹
Slaglengte	16 mm
Zaagcapaciteit hout	50 mm
Zaagcapaciteit PVC	45 mm
Zaagcapaciteit staal	4 mm
Gewicht	1,2 kg
Geluidsdrukniveau	72 dB(A) (K=3 dB)
Geluidsvermogensniveau	83 dB(A) (K=3 dB)
Trillingsemissie (metaal)	7,89 m/s² (K=1,5 m/s²)
Trillingsemissie (plaat)	9,67 m/s² (K=1,5 m/s²)
Trillingsemissie (houten balk)	10,34 m/s² (K=1,5 m/s²)
Accutype	Lithium-ion
Laadtijd	3 tot 5 uur
Hoofddraaiing	6 standen (0, 18, 36, 54, 72, 90°)
Zaagbladhouder	Zonder gereedschap (draaiende ring)
Verlichting	Ingebouwde LED
Veiligheid	Ontgrendelschakelaar, veiligheidsbalk
Onderhoud	Reinigen met een droge doek; geen water of chemicaliën gebruiken
Meegeleverde accessoires	Lader, accu, zaagbladen (hout, metaal, aluminium)
Reserveonderdelen	Zaagbladen, accu, lader

Veelgestelde vragen - WX540.9 WORX

Hoe vervang ik het zaagblad op de Worx WX540.9?

Om het zaagblad te vervangen, zorg er eerst voor dat de accu is verwijderd. Draag beschermende handschoenen. Draai de ring van de zaagbladhouder tegen de klok in en houd deze vast. Steek het zaagblad volledig in de sleuf met de tanden naar voren en laat de ring los. Om het zaagblad te verwijderen, houdt u het vast en draait u de ring tegen de klok in, til vervolgens het zaagblad op. Let op: het zaagblad kan worden uitgeworpen, bescherm uw ogen.

Wat is de maximale zaagcapaciteit van deze zaag?

De Worx WX540.9 kan hout tot 50 mm dikte zagen, PVC-buizen tot 45 mm en staal tot 4 mm. Gebruik altijd een geschikt zaagblad voor het materiaal.

Hoe schakel ik tussen de decoupeerzaag- en reciprozaagmodus?

Gebruik de ontgrendelingshendel van de rotatie (4) op de kop. Trek deze helemaal omhoog, draai de kop naar een van de zes standen (0 tot 90 graden) en laat de hendel zakken. Stand I (0°) komt overeen met de decoupeerzaagfunctie, stand VI (90°) met de reciprozaagfunctie.

Hoe lang duurt het om de accu op te laden?

De laadtijd is ongeveer 3 tot 5 uur. Sluit de lader aan, plaats de accu, het rode lampje geeft aan dat het laden bezig is. Als het groen wordt, is de accu vol.

Wat zijn de trillingsniveaus van deze zaag?

De trillingsemissiewaarden volgens EN60745 zijn: metaal snijden 7,89 m/s², plaat 9,67 m/s², houten balk 10,34 m/s², met een onzekerheid K=1,5 m/s². Draag anti-vibratie handschoenen en neem pauzes om de risico's te verminderen.

Welke veiligheidsbescherming moet ik dragen?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming (omdat het geluidsniveau boven 80 dB kan uitkomen). Handschoenen worden aanbevolen voor het vervangen van het zaagblad.

Hoe reinig en onderhoud ik de zaag?

Reinig het gereedschap alleen met een droge doek. Gebruik nooit water of chemische reinigingsmiddelen. Houd de ventilatiesleuven schoon en bewaar het gereedschap op een droge plaats. Er zijn geen door de gebruiker te repareren onderdelen.

Wat te doen als de zaag plotseling stopt tijdens het zagen?

Dit kan komen door overbelasting of een te hete accu. Verminder de druk op het zaagblad, haal de zaag los van het werkstuk en laat deze 30 seconden stationair draaien op maximale snelheid. Als het probleem aanhoudt, laad de accu dan op.

Kan ik deze zaag gebruiken voor invalzagen?

Ja, maar vóór elke invalzaagsnede moet u zorgvuldig controleren of er geen verborgen elektriciteitskabels, gasleidingen of waterleidingen zijn. Gebruik een geschikt zaagblad en ga langzaam te werk.

Hoe gooi ik de gebruikte accu weg?

Gooi de accu niet bij het huishoudelijk afval. Lever deze in bij een lokaal inzamelpunt of recyclingpunt. Het product is voorzien van het symbool voor gescheiden inzameling van AEEA (afgedankte elektrische en elektronische apparatuur) conform de Europese richtlijn 2002/96/EG.

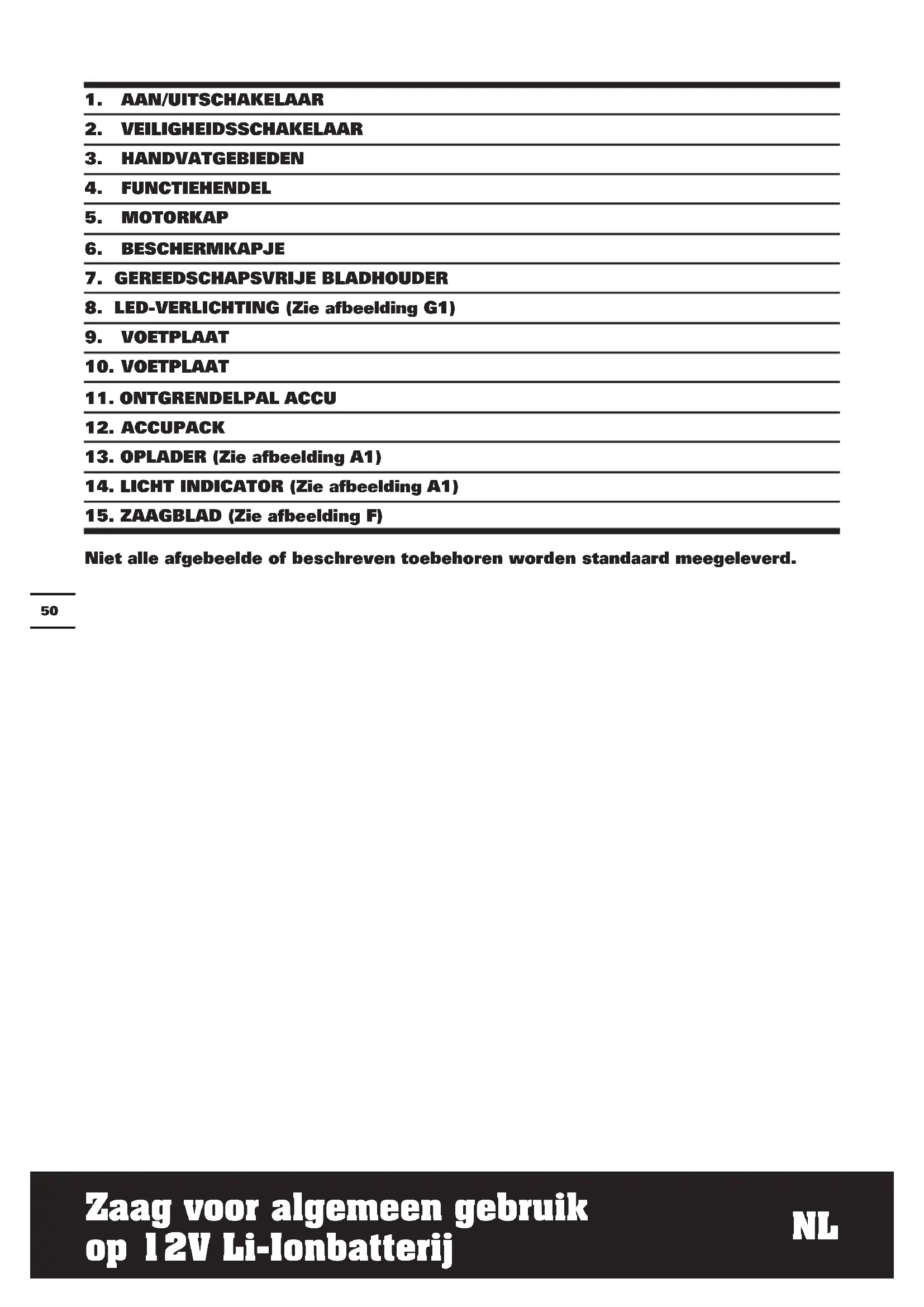

GEBRUIKSAANWIJZING WX540.9 WORX

1. AAN/UITSCHAKELAAR
2. VEILIGHEIDSSCHAKELAAR
3. HANDVATGEBIEDEN
4. FUNCTIEHENDEL
5. MOTORKAP
6. BESCHERMKAPJE
7. GEREEDSCHAPSVRIJE BLADHOUDER
8. LED-VERLICHTING (Zie afbeelding G1)
9. VOETPLAAT
10. VOETPLAAT
11. ONTGRENDELPAL ACCU
12. ACCUPACK
13. OPLADER (Zie afbeelding A1)
14. LICHT INDICATOR (Zie afbeelding A1)
15. ZAAGBLAD (Zie afbeelding F)

Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

TECHNISCHE GEGEVENS

Type WX540 WX540.3 WX540.9 (5 -aanduiding van machines, kenmerkend voor Zaag)

Spanning lader 12V	---
Onbelast toerental 2200/min
Slaglengte 16mm
Zaagcapaciteit
	Hout 50mm
	PVC pijpen 45mm
	Staal 4mm
Gewicht 1.2kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA :72dB(A)
K_pA	3dB(A)
A-gewogen geluidsniveau L	_wA : 83dB(A)
K_wA	3dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Zagen in metaal	Trillingsemissiewaarde a_hM = 7.89 m/s^2
	Onzekerheid K = 1.5m/s2
Zagen van board	Trillingsemissiewaarde a_hB = 9.67 m/s^2
	Onzekerheid K = 1.5m/s2
Zagen van houten balk	Trillingsemissiewaarde a_hWB = 10.34 m/s^2
	Onzekerheid K = 1.5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze

waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX540 WX540.3 WX540.9
Lader	3-5Uur 30min /
Batterij	1 1 /
Metaalzaagblad	1 1 1
Houtzaagblad	1 1 1
Aluminiumzaagblad	1 1 1

Gebruik alleen het type zaagbladen zoals getoond in Fig.F. Gebruik geen ander type zaagblad.

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

EXTRA

VEILIGHEIDSAANWIJZINGEN VOOR UW MACHINE

1. Draag een stofmasker.
2. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.

g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.
o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLLEN BEDIENINGSINSTRUCTIES

Lees de gebruikershandleiding om het risico op letsels te beperken.

Waarschuwing

Draag een veiligheidsbril

Draag een stofmasker

Niet blootstellen aan regen of water

Niet verbranden

Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunnen gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het dschap.

BEOOGD GEBRUIK

De machine is 2 zagen in een. Hij heeft een funcite voor reciprozagen en figuurzagen. Hij is geschikt voor hout, plastic, metaal en bouwmaterialen waarbij hij stevig op het werkstuk rust. Hij is geschikt voor rechte en gebogen sneden.

OPLAAD PROCEDURE

De oplader en het accupack zijn ontworpen om samen gebruikt te worden, probeer dus geen andere apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk.

2. VOORDAT U UW SNOERLOOS GEREEDSCHAP GEBRUIKT

Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. Wanneer u een nieuwe accu oplaad, of een accu die langere tijd niet gebruikt is, kan het gebeuren dat de accu pas zijn volledige capaciteit bereikt nadat deze een aantal keren volledig is opgeladen en volledig ontladen.

3.1. OPLADEN VAN HET ACCUPACK (WX540 WX540.9) (Zie Afbeelding A1)

Sluit de acculader aan op het elektriciteitsnet, hierna zal het groene lampje (14) gaan branden.

Schuif de batterij in de lader om de verbindingen te maken. Het rode lampje (14) toont dat het laden gestart is.

Na het opladen 3-5 uur, het rode licht zal overschakelen naar groen, de batterij is vol, en het opladen voltooid is.

3.2. OPLAADPROCEDURE (WX540.3) (Zie Afbeelding A2)

1) Plug de oplader in een passend stopcontact. Het Licht brandt groen.
2) Doe de batterijen in de oplader. Het Licht wordt rood om aan te geven dat het laden begonnen is.
3) Als het laden is voltooid, het Licht wordt groen. De batterijen zijn nu volledig opgeladen, Haal de oplader uit het stopcontact en de batterijen uit de oplader.

4. HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie Afbeelding B)

Druk de pallen aan de zijkant van het accupack in om de accu uit de zaag te halen. Verwijder het accupack uit de zaag. Schuif na het opladen het accupack in de accupoort van de zaag. Hiervoor hoeft u slechts licht tegen het accupack te duwen.

INSTELLING

De functie van deze machine is de combinatie van een figuurzaag en een reciprozaag. Dit wordt ingesteld met de functiehendel (4). Til de functiehendel zo ver mogelijk op, tot hij niet verder gaat. (Zie Afbeelding C) Draai het voorste deel van de machine in een van de ZES posities (0, 18, 36, 54, 72 en 90 graden) (Zie Afbeelding D). Duw de functiehendel terug. In positie I werkt de machine als figuurzaag. In positie VI werkt de machine als reciprozaag.

WAARSCHUWING!

Stelt u de machine in, dan kunt u de voetplaat alleen vasthouden zaols in afb.E1. Houd de draaikop niet vast als in afb. E2, E3.

WAARSCHUWING!

• Om afknellen te voorkomen, houdt u, bij het veranderen van de positie, uw handen uit de buurt van het scharnier.
• Om te voorkomen dat de machine onbedoeld wordt ingeschakeld, houdt u uw handen uit de buurt van de knop die de inschakelknop blokkeert.

ZAAGBLAD WISSELEN/INZETTEN

Neem altijd voor werkzaamheden aan de machine de accu uit de machine.

Het zaagbladmoet buiten de voetplaat uitsteken, voorbij de dikte van het werkstuk. Kies het beste zaagblad voor het materiaal dat u wilt bewerken en kies geen langer zaagblad dan nodig is voor de dikte van het materiaal.

WAARSCHUWING! Gevaar. Het zaagblad kan breken als het tijdens het

zagen niet buiten de voetplaat en het werkstuk uitsteekt. Er is een verhoogd gevaar op persoonlijk letsel en schade aan de voetplaat en het werkstuk.

LET OP: Houd uw handen uit de buurt van de knop die de inschakelknop blokkeert, zodat de machine niet onbedoeld wordt ingeschakeld terwijl u een instelling verandert of een hulpmiddel monteert of verwijdert.

—ZAAGBLAD INZETTEN (Zie Afbeelding F-H)

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen het type zaagbladen zoals getoond in Fig. F.

De machine is uitgerust met een gereedschapsvrij houder voor het zaagblad (7). Hierdoor kunnen zaagbladen eenvoudig en snel worden vervangen zonder extra hulpgereedschap.

Draai de ring linksom en houd hem in die positie. Steek het zaagblad in de houder met de randen naar voren en laat de ring los.

Deze draait dan automatisch en klemt zich vast op de bovenkant van het zaagblad. (Zie Afbeelding G1&G2)

—HET ZAAGBLAD VERWIJDEREN

Houd, om een blad te verwijderen, het blad vast en draai de bladhoudende ring tegen de klok in, haal het blad daarna weg.

WAARSCHUWING: Het blad veert omhoog dus bescherm uw ogen.

OPMERKING: Gebruikt u de FIGUURZAAGSTAND, dan moeten de tanden naar voren gericht zijn als in afb. H.

BEDIENINGSINSTRUCTIES

WAARSCHUWING: Draag een

veiligheidsbril bij het bedienen van dit edschap.

WAARSCHUWING:

Verbrandingsgevaar. Raak het

zaagblad direct na gebruik niet aan. Aanraken van het zaagblad kan persoonlijk letsel veroorzaken.

Voordat u met het werk begint, zorgt u ervoor dat het te snijden materiaal vlak ligt. Kleine werkstukken moeten stevig aan de werktafel bevestigd worden.

1. VEILIGHEIDS-AAN/UITSCHAKELAAR (Zie Afbeelding I)

Druk eerst de vergrendelknop (2) in, daarna de aan/uitschakelaar (1) en laat dan de vergrendelknop (2) los. Het gereedschap is nu ingeschakeld. Om het gereedschap uit te schakelen, hoeft u alleen maar de aan/uitschakelaar (1) los te laten.

Om veiligheidsredenen kan de aan/uitschakelaar van de machine niet worden vergrendeld, maar moet tijdens het gebruik voortdurend ingedrukt blijven.

2. HANDVATGEBIEDEN

Wees er altijd zeker van dat u de decoupeerzaag stevig vasthoudt tijdens gebruik.

3. BESCHERMKAPJE

Het beschermkapje is voor op de bladhouder geplaatst. Het voorkomt onbedoeld contact met het draaiende blad tijdens gebruik.

4. LED-VERLICHTING

Er bevindt zich een lampje bij het uiteinde van de beschermingsvinger. Het lampje gaat vanzelf branden als u op de aan/uitknop drukt.

5. DOORSLIJPEN

WAARSCHUWING: Draag een

veiligheidsbril bij het bedienen van dit edschap.

WAARSCHUWING:

• Houd de draaiknop niet vast terwijl u de

machine gebruikt.

- Houd de motorkap niet vast terwijl u de machine gebruikt.

Voordat u enig materiaal snijdt, zorgt u ervoor dat het stevig verankerd of vastgeklemd is, om wegglijden te voorkomen. Houdt u het werkstuk met de hand vast of tegen uw lichaam, dan is het instabiel en kunt u de controle over het werkstuk verliezen.

• Leg het zaagblad zachtjes tegen het werkstuk, trek aan de trekker en laat het mes langzaam tot de maximale snelheid komen voordat u druk gebruikt.
• Zo mogelijk moet de voetplaat stevig tegen het materiaal worden gehouden. Hierdoor verhindert u de kans dat de zaag opspringt en trilt en vermindert u de kans dat het zaagblad breekt.
• Een snede met hogere druk op het zaagblad, bijvoorbeeld onder een hoek, verhoogt de kans op trillenen, terugslag en een gebroken zaagblad.

voorzichtig als u boven uw hoofd werkt en let vooral op spanningvoerende draden die buiten zicht zouden kunnen zijn.

voorzichtig als u boven uw hoofd werkt

en let op de manier waarop takken en los materiaal zullen vallen.

werkplek op verborgen gaspijpen,

waterpijpen en verborgen draden voordat u blinde sneden maakt. U loopt de kans op explosies, schade aan eigendommen, elektrische schokken en/of persoonlijk letsel.

Als uw decoupeerzaag te heet wordt, vooral bij het gebruik op een lage snelheid, moet u de snelheid maximaal zetten en het apparaat 2-3 minuten zonder lading laten draaien om de motor af te laten koelen.

Vermijd langdurig gebruik op zeer lage snelheden.

ALGEMEEN

Gebruik een zaagblad dat geschikt is voor het materiaal dat en de materiaaldikte die gezaagd moet worden.

Zorg er altijd voor dat het werkobject stevig vastgeklemd zit om bewegingen te voorkomen.

Elke beweging van het materiaal kan de kwaliteit van de snede beïnvloeden. Het zaagblad zaagt met een opwaartse beweging en kan het bovenste oppervlak van de randen van het werkobject versplinteren bij het zagen. Zorg ervoor dat het bovenste oppervlak niet zichtbaar is als u klaar bent.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

PROBLEMEN OPLOSSEN

Symptoom	Mogelijke oorzaken	Mogelijke Oplossing
De machine stopt plotseling tijden het gebruik.	OverbelastingBatterijtemperatuur te hoog	Verminder direct de belasting op de machine, laat hem 30 seconden afkoelen op de hoogste onbelaste snelheid.
	Batterij bijna leeg	Vervang het batterijpakket.

BESCHERMING VAN HET MILIEU

‘Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunnen gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Zaag voor algemeen gebruik op Li-ionbatterij

-aanduiding van machines, kenmerkend voor Zaag)

Functie Zagen verschillende materialen

Voldoet aan de volgende richtlijnen,

2006/42/ EG

2004/108/EG

2011/65/EU

Normen voldoen aan,

EN55014-1

EN55014-2

EN60745-1

EN60745-2-11

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

leo.yue

C€

2014/02/17

Leo Yue

Kwaliteitsmanager bij POSITEC

1. WŁĄCZNIK/WYŁĄCZNIK
2. PRZEŁĄCZNIK BLOKUJĄCY
3. MIEJSCA UCHWYTÓW
4. DŻWIGNIA ZWOLNIENIA REGULACJI
5. OSŁONA SILNIKA
6. ELEMENT ZABEZPIECZAJACY
7. UCHWYT BRZESZCZOTU
8. DIODA LED (Zob. G1)
9. STOPKA
10. PŁYTA PODSTAWOWA
11. ZATRZASK POJEMNIKA BATERYJNEGO
12. POJEMNIK BATERYJNY
13. ŁADOWARKA (Zob. A1)
14. WSKAŻNIK NAŁADOWANIA (Zob. A1)
15. OSTRZE (Zob. F)

Functie Tăierea diverselor materiale
