INSTRUKCJA OBSŁUGI WX540.9 WORX

Pilarka wielofunkcyjna litowo-jonowa 12V

Typ Napięcie znamionowe 12V Prędkość nominalna bez obciążenia 2200/min Długość skoku 16mm Zakres cięcia, grubość maks Drewno 50mm rura PCW 45mm Stal 4mm Masa urządzenia 1.2kg

Ważone ciśnienie akustyczne L

3dB(A) Ważona moc akustyczna L

3dB(A) Używać ochrony słuchu, gdy ciśnienie akustyczne przekracza 80dB(A)

Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: Cięcie metalu Wartość przenoszenia wibracji a

Niepewność K = 1.5m/s² Cięcie desek Wartość przenoszenia wibracji a

Niepewność K = 1.5m/s² Cięcie belek drewnianych Wartość przenoszenia wibracji a hWB =10,34m/s

Niepewność K = 1.5m/s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.Pilarka wielofunkcyjna litowo-jonowa 12V

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

3-5 godzina 30 min /

Nie używać innego typu brzeszczotów. Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.Pilarka wielofunkcyjna litowo-jonowa 12V

Kontakt z przewodem pod napięciem spowoduje także przepływ prądu w odsłoniętych częściach metalowych narzędzia i porazi operatora prądem.

Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdyPilarka wielofunkcyjna litowo-jonowa 12V

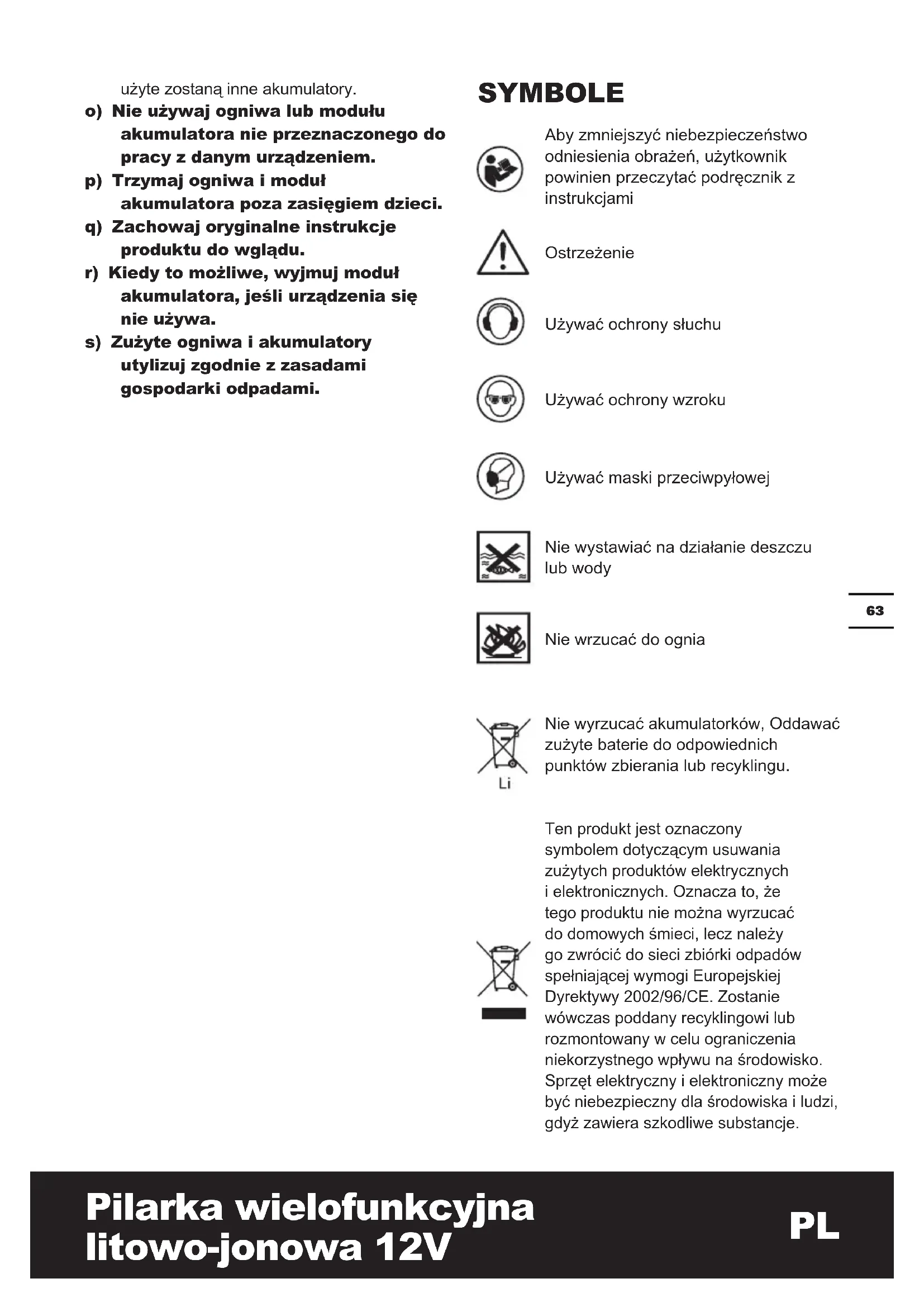

Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami Ostrzeżenie Używać ochrony słuchu Używać ochrony wzroku Używać maski przeciwpyłowej Nie wystawiać na działanie deszczu lub wody Nie wrzucać do ognia Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu. Ten produkt jest oznaczony symbolem dotyczącym usuwania zużytych produktów elektrycznych i elektronicznych. Oznacza to, że tego produktu nie można wyrzucać do domowych śmieci, lecz należy go zwrócić do sieci zbiórki odpadów spełniającej wymogi Europejskiej Dyrektywy 2002/96/CE. Zostanie wówczas poddany recyklingowi lub rozmontowany w celu ograniczenia niekorzystnego wpływu na środowisko. Sprzęt elektryczny i elektroniczny może być niebezpieczny dla środowiska i ludzi, gdyż zawiera szkodliwe substancje.

użyte zostaną inne akumulatory.

Pilarka wielofunkcyjna litowo-jonowa 12V

inSTRUKcJE OBSłUgi UWAgA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi. UżyciE zgODnE z PRzEznAczEniEM Jest to urządzenie 2-w-1, z funkcją pilarki szablastej i wyrzynarki, przeznaczone do cięcia drewna, plastiku, metalu i materiałów budowlanych przy jednoczesnym stabilnym oparciu na obrabianym elemencie. Narzędzie jest przeznaczone do cięcia prostego i krzywoliniowego. PROcEDURA łADOWAniA

1. łADOWAniE AKUMULATORKÓW

OSTRzEżEniE: Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

2. PRzED UżyciEM nARzĘDziA

BEzPRzEWODOWEgO Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem. Podczas ładowania nowej baterii lub baterii, która nie była długo używana, może nie naładować się ona całkowicie, aż do kilkakrotnego pełnego rozładowania i naładowania. 3.1. JAK łADOWAĆ AKUMULATORKi (WX540 WX540.9) (zob. A1) Włożyć ładowarkę (13) do odpowiedniego gniazda zasilania. Zaświeci się zielone światło wskaźnika (14). Włóż do ładowarki zestaw baterii (12), światło wskaźnika (14) zmieni kolor na czerwony, wskazując rozpoczęcie procesu ładowania. Po zakończeniu ładowania, światło wskaźnika zmieni kolor na zielony (około 3-5 godzin do pełnego naładowania całkowicie rozładowanej kosiarki). Teraz akumulatorki są całkowicie naładowane. 3.2. PROcEDURA łADOWAniA (WX540.3) (zob. A2)

1) Włożyć ładowarkę do odpowiedniego gniazda

zasilania. Zaświeci się zielone światło wskaźnika (a).

2) Włóż do ładowarki zestaw baterii, Światło

zmieni kolor na czerwony, wskazując rozpoczęcie procesu ładowania.

3) Po zakończeniu ładowania, Światło zmieni

kolor na zielony. Teraz akumulatorki są całkowicie naładowane, należy wyjąć ładowarkę z gniazda i wyciągnąć pojemnik bateryjny.

4. WyJMOWAniE LUB zAKłADAniE

AKUMULATORKÓW (zob. B) Znaleźć zatrzaski (11) po bokach pojemnika bateryjnego i wcisnąć obie strony w celu zdjęcia pojemnika z wiertarki. Zdjąć pojemnik bateryjny z wiertarki. Po naładowaniu umieścić pojemnik bateryjny w przyłączu wiertarki. Wystarczy do tego zwykłe popchnięcie i lekki nacisk. REgULAcJA Narzędzie łączy w sobie funkcję wyrzynarki i pilarki szablastej, które są uruchamiane przy użyciu dźwigni zwolnienia regulacji (4). Podnieść dźwignię zwolnienia regulacji do momentu wystąpienia oporu. (Zob Rys. C) Obrócić i ustawić przednią część narzędzia w jednym z SZEŚCIU położeń (0, 18, 36, 54, 72 i 90 stopni) (Zob. Rys. D). Opuścić dźwignię zwolnienia regulacji do pierwotnej pozycji. W położeniu I narzędzie może pracować jako wyrzynarka. W położeniu VI narzędzie może pracować jako pilarka szablasta. OSTRzEżEniE! Podczas dokonywania regulacji urządzenie można trzymać jedynie za stopkę (9), jak pokazuje Rys. E1. Nigdy nie należy trzymać narzędzia za głowicę regulacji, jak pokazuje Rys. E2, E3. OSTRzEżEniE!

• W celu uniknięcia przyszczypnięcia, podczas zmiany położeń trybu pracy narzędzia trzymaćPilarka wielofunkcyjna litowo-jonowa 12V

dłonie z dala od zawiasu.

• W celu uniknięcia przypadkowego obrotu narzędzia upewnić się, że dłonie znajdują się z dala od przycisku blokady.

Podczas cięcia brzeszczot (15) powinien wystawać poza stopkę i grubość obrabianego elementu. Należy wybrać brzeszczot najbardziej odpowiedni dla ciętego materiału oraz taki, który wystaje możliwie najmniej poza grubość materiału.

. Jeśli podczas cięcia brzeszczot nie wystaje poza stopkę i obrabiany element, może on złamać się. Może to spowodować zwiększenie ryzyka doznania obrażeń oraz uszkodzenia stopki i obrabianego elementu. Podczas dokonywania regulacji, usuwania lub instalowania elementów lub wyposażenia dodatkowego należy trzymać dłonie z dala od przycisku blokady w celu uniknięcia uruchomienia narzędzia.

Maszyna jest wyposażona w narzędzie uchwyt brzeszczotu bez (7). Pozwala to na łatwe i szybkie zmieniać w brzeszczotu bez narzędzi. Aby otworzyć obsadę brzeszczotu, obracać pierścień przeciwnie do ruchu zegara i przytrzymać w tej pozycji. Następnie włożyć całkowicie brzeszczot do szczeliny oprawy brzeszczotu z zębami zwróconymi do przodu i zwolnić pierścień, który sam się obróci i zaciśnie górną część brzeszczotu. (Zob. G1&G2)

brzeszczot mógłby zostać wyrzucony. Podczas pracy w TRYBIE WYRZYNARKI (90 stopni) zęby brzeszczotu są skierowane do przodu, jak pokazuje Rys. H.

Podczas pracy z tym lub jakimkolwiek innym narzędziem należy zawsze nosić osłonę oczu.

. Nie dotykać brzeszczotu bezpośrednio po użyciu. Zetknięcie z brzeszczotem może doprowadzić do obrażeń. Przed rozpoczęciem pracy należy upewnić się, że cięty materiał jest usztywniony. Niewielkie elementy robocze powinny być bezpiecznie przymocowane do stołu roboczego.

Włącznik jest odcięty w celu zapobieżenia przypadkowego uruchomienia. Wcisnąć przycisk blokujący (2), a następnie włącznik/wyłącznik (1). Przełącznik jest teraz włączony. Aby wyłączyć, należy zwolnić włącznik/wyłącznik (1).

Zawsze należy mocno trzymać piłę wyrzynarkę podczas jej obsługiwania.

Element zabezpieczający znajduje się z przodu obsady brzeszczotu. Podczas pracy będzie pomagał zapobiegać przypadkowemu kontaktowi z ruchomym brzeszczotem.

W pobliżu końca osłony palca znajduje się wbudowane światło (8). Światło zostanie automatycznie włączone po wciśnięciu przycisku włączania/wyłączania.Pilarka wielofunkcyjna litowo-jonowa 12V

Podczas pracy z narzędziem należy zawsze nosić osłonę oczu.

• Podczas pracy z narzędziem nigdy nie należy trzymać głowicy regulacji.

• Podczas pracy z narzędziem nigdy nie należy trzymać osłony silnika. Przed przystąpieniem do cięcia jakiegokolwiek materiału należy upewnić się, że jest on dobrze zaczepiony lub przymocowany w celu uniknięcia poślizgów. Trzymanie elementu ręką lub opartego o własne ciało powoduje, że jest ono niestabilne i może doprowadzić do utraty kontroli.

• Umieścić delikatnie brzeszczot na przedmiocie do cięcia, następnie wcisnąć włącznik i odczekać do osiągnięcia maksymalnej prędkości przez narzędzie przed przyłożeniem siły.

• Zawsze gdy to możliwe, stopka pilarki musi być solidnie oparta na materiale do cięcia. Dzięki temu możliwe będzie uniknięcie odskakiwania lub wibrowania pilarki oraz zminimalizuje to ryzyko złamania brzeszczotu.

• Każdy rodzaj cięcia stosujący nacisk na brzeszczot, jak cięcie kątowe lub wyrzynanie, zwiększa ryzyko powstania wibracji, odrzutu i złamania brzeszczotu. Zagrożenie porażeniem. Należy zachować szczególną ostrożność podczas cięcia nad poziomem głowy oraz uważać na przewody, które mogą nie być widoczne. Należy zachować szczególną ostrożność podczas cięcia nad poziomem głowy oraz zawczasu przewidzieć miejsce spadania gałęzi i odpadów. Przed wykonaniem niewidocznych lub wgłębnych cięć należy sprawdzić obszar roboczy pod kątem ukrytych rur gazowych i wodnych lub przewodów elektrycznych. W przeciwnym wypadku może dojść do wybuchu, uszkodzenia mienia, porażenia prądem i/lub poważnych obrażeń.

Jeśli narzędzie zbytnio się nagrzewa, pozwolić na 2-3 minutową pracę w celu schłodzenia silnika. Unikać przedłużonego użycia przy bardzo niskich prędkościach.

Zawsze należy używać tarcz odpowiednich do rodzaju i grubości ciętego materiału. Zawsze należy się upewniać, czy obrabiany przedmiot jest odpowiednio zabezpieczony. Wszelkie ruchy materiału mogą wpłynąć na jakość cięcia. Brzeszczot tnie tylko podczas suwu w górę i może szczerbić obrabiany materiał w najwyższej pozycji. Podczas cięcia upewnić się, czy górna powierzchnia będzie powierzchnią niewidoczną po ukończeniu pracy.

konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.Pilarka wielofunkcyjna litowo-jonowa 12V

Narzędzie nagle zatrzymuje się podczas pracy. Przeciążenie Zbyt wysoka temperatura akumulatora Niska pojemność akumulatora Natychmi- ast zwolnić obciążenie w urządzeniu i odczekać ok. 30 sekund przy pracy narzędzia na najwyższych wartościach obrotów jałowych. Naładować akumulator.

Ten produkt jest oznaczony symbolem dotyczącym usuwania zużytych produktów elektrycznych i elektronicznych. Oznacza to, że tego produktu nie można wyrzucać do domowych śmieci, lecz należy go zwrócić do sieci zbiórki odpadów spełniającej wymogi Europejskiej Dyrektywy 2002/96/CE. Zostanie wówczas poddany recyklingowi lub rozmontowany w celu ograniczenia niekorzystnego wpływu na środowisko. Sprzęt elektryczny i elektroniczny może być niebezpieczny dla środowiska i ludzi, gdyż zawiera szkodliwe substancje.

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln deklarujemy, że produkt, Opis Pilarka wielofunkcyjna litowo- jonowa WORX Typ WX540 WX540.3 WX540.9
