NÁVOD NA OBSLUHU WX653 WORX

* Štandardná dodávka neobsahuje všetko zobrazené alebo opísané príslušenstvo.

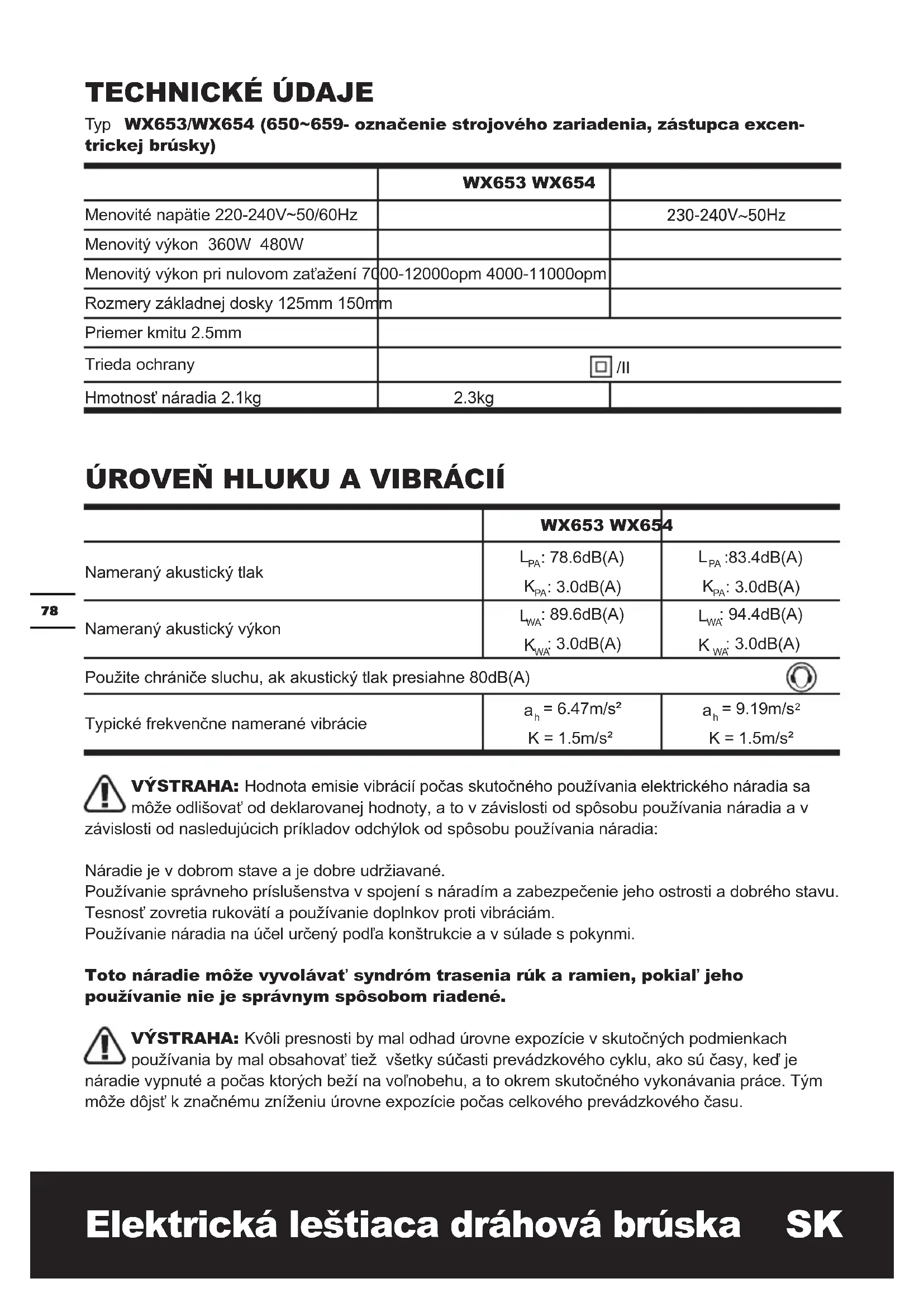

TECHNICKÉ ÚDAJE

Typ WX653/WX654 (650\~659- označenie strojového zariadenia, zástupca excen-trickej brúsky)

	WX653 WX654
Menovité napätie 220-240V~50/60Hz		230-240V~50Hz
Menovitý výkon 360W 480W
Menovitý výkon pri nulovom zaťažení 7000-12000opm 4000-11000opm
Rozmery základnej dosky 125mm 150mm
Priemer kmitu 2.5mm
Trieda ochrany	☐ /II
Hmotnosť náradia 2.1kg	2.3kg

ÚROVEŇ HLUKU A VIBRÁCIÍ

	WX653 WX654
Nameraný akustický tlak	L_PA : 78.6dB(A) K_PA : 3.0dB(A)	L_PA :83.4dB(A) K_PA : 3.0dB(A)
Nameraný akustický výkon	L_WA : 89.6dB(A) K_WA : 3.0dB(A)	L_WA : 94.4dB(A) K_WA : 3.0dB(A)
Použite chrániče sluchu, ak akustický tlak presiahne 80dB(A)
Typické frekvenčne namerané vibrácie	a_h = 6.47m/s^2 K = 1.5m/s^2	a_h = 9.19m/s^2 K = 1.5m/s^2

VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v osti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovátí a používanie doplnkov proti vibráciám.

Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.

Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania by mal obsahovat' tiež všetky súčasti prevádzkového cyklu, ako sú časy, ked' je ie vypnuté a počas ktorých beží na vol'nobehu, a to okrem skutočného vykonávania práce. Tým dôjst' k značnému zníženiu úrovne expozície počas celkového prevádzkového času.

Pomôžte minimalizovat' riziko expozície účinkom vibrácií.

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Vyhnite sa používaniu náradia pri teplote 10°C a menej.

Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili do niekol'kých dní.

PRÍSLUŠENSTVO

Zásobník Prachu 1

32mm Násadec na odsávanie prachu 1

35mm Násadec na odsávanie prachu 1

brúsny papier zrnitost' 60, pripevnenie suchým zipsom 3

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvolte podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

SYMBOLY

Kvôli zníženiu rizika poranenia je potrebné, aby si užívatel' najprv prečítal návod.

Dvojitá izolácia

Výstraha

Používajte protiprachovú masku

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.

UPORABA V SKLADU Z NAMENOM

Náradie je určené na suché brúšenie dreva, plastu, kovu, materiálu na výplne a tiež na lakované povrchy. Náradie s elektronickou reguláciou je vhodné aj na leštenie.

ZOSTAVENIE ROTAČNEJ BRÚSKY

1. VÝMENA BRÚSNEJ DOSKY (POZRI OBR. A)

Výmenu brúsnej dosky prevediete tak, že dáte dolu brúsny papier. Uvol'níte a vytiahnete skrutku. Výmenu poškodených brúsnych dosiek vykonávajte okamžite.

2. VÝMENA BRÚSNEHO PAPIERA

Pred vykonávaním akýchkol'vek úprav, servisu alebo údržby vytiahnite zástrčku zo siet'ovej zásuvky.

A) VOL'BA BRÚSNEHO PAPIERA

V závislosti od spracovávaného materiálu a požadovaného odobraní vrstvy môžu byť použité brúsne papiere s rôznou kvalitou:

-Hrubú zrnitosť používajte na rýchly odber materiálu, strednú zrnitosť na jemnejšiu prácu a jemnú zrnitosť na konečné vyhladenie.

Brúsny papier na boku zdvihnite a stiahnite ho z brúsnej dosky. Podl’a potreby brúsnu dosku očistite. K spodnej časti brúsnej dosky pritlačte nový brúsny papier. Optimálne odsávanie prachu zaistíte tak, že budú otvory v brúsnom papieri lícovat’ s otvormi v brúsnej doske.

PREVÁDZKA

1. ZAPNUTIE/VYPNUTIE (POZRI OBR. C)

Požadovaný rozsah otáčok je možné predvolit' pomocou regulačného kolieska (9) (aj za chodu). Potrebné otáčky závisia od typu opracovávaného materiálu a dajú sa zistiť praktickými skúškami. Ak bolo náradie dlhší čas používané pri nízkych otáčkach, nechajte motor ochladiť behom naprázdno pri maximálnych otáčkach 3 minúty.

Brúsenie	Zrno		Nastavenie otáčok/min
	Hrubé brúsenie	Jemné brúsenie
Obrusovanie farby	180 400	8700~11000
Odstraňovanie náteru	40 120	9800~11000
Dokončovanie náteru	120 120	7600~10000
Brúsenie dreva	60 240	7600~11000
Obrusovanie dýhy	180 400	8700~11000
Brúsenie hliníka	80 240	7600~11000
Odstraňovanie hrdze	40 120	9800~11000
Brúsenie kovu a ocele	120 240	9800~11000
Brúsenie plexiskla	180 400	6500~8700

3. ZÁSOBNÍK PRACHU (POZRI OBR. E, F)

A) PRIPOJTE ZÁSOBNÍK PRACHU (POZRI OBR.E)

Brúska je vybavená zásobníkom prachu.

možnému vrhnutiu brúsneho prachu

alebo cudzieho telesa do tváre alebo očí, brúsku sa nikdy nepokúšajte používať bez správne nainštalovaného zásobníka prachu.

B) VYPRÁZDNENIE CYKLÓNOVÉHO ZÁSOBNÍKA PRACHU (POZRI OBR. F)

Pre účinnejšiu prevádzku zásobník prachu vyprázdnite každých 5 -10 minút. To umožní, aby vzduch mohol lepšie prúdit' cez zásobník. Zásobník prachu vyprázdnite tak, že ho vysuniete priamo z výstupu prachu a prach vytrasiete von.

4. POUŽÍVANIE NÁSTAVCA NA ODSÁVANIE PRACHU (POZRI OBR. G)

Brúska je vybavená dvoma adaptérmi na odsávanie prachu, na ktoré sa pripája hadica vysávača.

Ak má hadica vysávača priemer 35 mm, 35 mm násadec na odsávanie prachu (a) založte priamo na zadný výstup prachu na brúske (Pozri Obr. E). Ak má hadica vysávača priemer 32 mm, 32 mm násadec na odsávanie prachu (b) založte spät na 35 mm násadec (a) (Pozri Obr. F).

Náradie s nasadeným brúsnym papierom položte na spracovávaný povrch. Pri brúsení dodržiavajte rovnomerný tlak. Menší tlak zvýši kapacitu brúsenia a chráni brúsku a príslušenstvo k brúske. Množstvo odoberaného materiálu a výsledný povrch sú určené hlavne vol'bou brúsneho papiera (zrnitost'), otáčkami brúsnej dosky a tlakom u konkrétneho použitia.

HRUBÉ BRÚSENIE

Nasad'te brúsny papier s jemnou zrnitost'ou. Pomocou mierneho tlaku prevádzajte s brúskou krúživé pohyby, prípadne ju striedavo posúvajte pozdížnym a priečnym smerom po obrobku. Brúsku nenakláňajte, aby nedošlo k prederaveniu obrobku (napr. pri brúsení dýhy). Po skončení práce brúsku vypnite a zdvihnite ju z obrobku.

DOBRÉ RADY PRE PRÁCU S VIBRAČNOU BRÚSKOU

Ak sa vaše náradie príliš zahreje, hlave vtedy,ak sa použivalo pri nízkych otáčkach, nastavte maximálne otáčky a spustite ho bez zát'aže na 2-3 minúty, čím sa ochladí motor. Nepoužívajte náradie dlhší čas pri nízkych otáčkach. Vždy zvol'te brúsny papier, ktorý je vhodný na brúsený materiál.

Opracovávaný kus pevne uchyt'te, aby sa počas práce nepohol.

Pohyby brúseného materiálu majú negatívny vplyv na dosiahnutel'nú kvalitu povrchu.

Brúsku zapnite skôr, ako začnete brúsít, a vypnite ju, ked' ste brúšenie ukončili. Na dreve dosiahnete najlepšie výsledky brúšením v smere vlákna.

Nepúšťajte sa do brúsenia, ak nie je nasadený brúsny papier.

Papier počas brúsenia nesmie úplne stratit' zrno, inak sa poškodí základná doska brúsky. Záruka sa nevzt'ahuje na opotrebenie základnej dosky.

Na hrubé povrchy použite brúsny papier s hrubším zrnom, na hladké povrchy nasad'te strednú veľkost' zrna a záverečné dobrúsenie povrchu robte s jemným zrnom. Ak je to potrebné, brúsny papier odskúšajte na kuse odpadu.

Používajte iba kvalitný brúsny papier.

Rýchlost' odoberania materiálu sa ovláda veľkost'ou brúsneho zrna a nie veľkost'ou prítlaku na náradie. Nadmerný prítlak znižuje účinnosť brúsenia a preťažuje motor. Optimálnu účinnosť brúsenia dosiahnete pravidelnou výmenou brúsneho papiera.

ÚDRŽBA

Vaša píla si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaša píla si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste.

Vetracie otvory motora udržiavajte čisté. Cez

vetracie štrbiny občas možno vidiet' iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.

Ak dôjde k poškodeniu napájacej šnúry, nechajte ju bezpečne vymenit u výrobcu, v servise alebo inou príslušne kvalifikovanou osobou.

'Elektrické výrobky sa nesmú likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel

zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

My,

POSITEC Germany GmbH

Vyhlasujeme, že tento výrobok,

Popis WORX Excentrická vibračná brúska

Typ WX653/WX654 (650\~659- označenie strojového zariadenia, zástupca excentrickej brúsky)

Funkcie Odstránenie povrchového materiálu pomocou brúsneho prostriedku

Zodpovedá nasledujúcim smerniciam,

2006/42/EC

2004/108/EC

2011/65/EU

Spíňa posudzované normy

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4

Osoba oprávnená za zostavenie technického súboru,

Názov Russell Nicholson

Adresa Positec Power Tools (Europe)

Vedúci oddelenia kvality firmy POSITEC

WORX
