GEBRUIKSAANWIJZING WX653 WORX

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

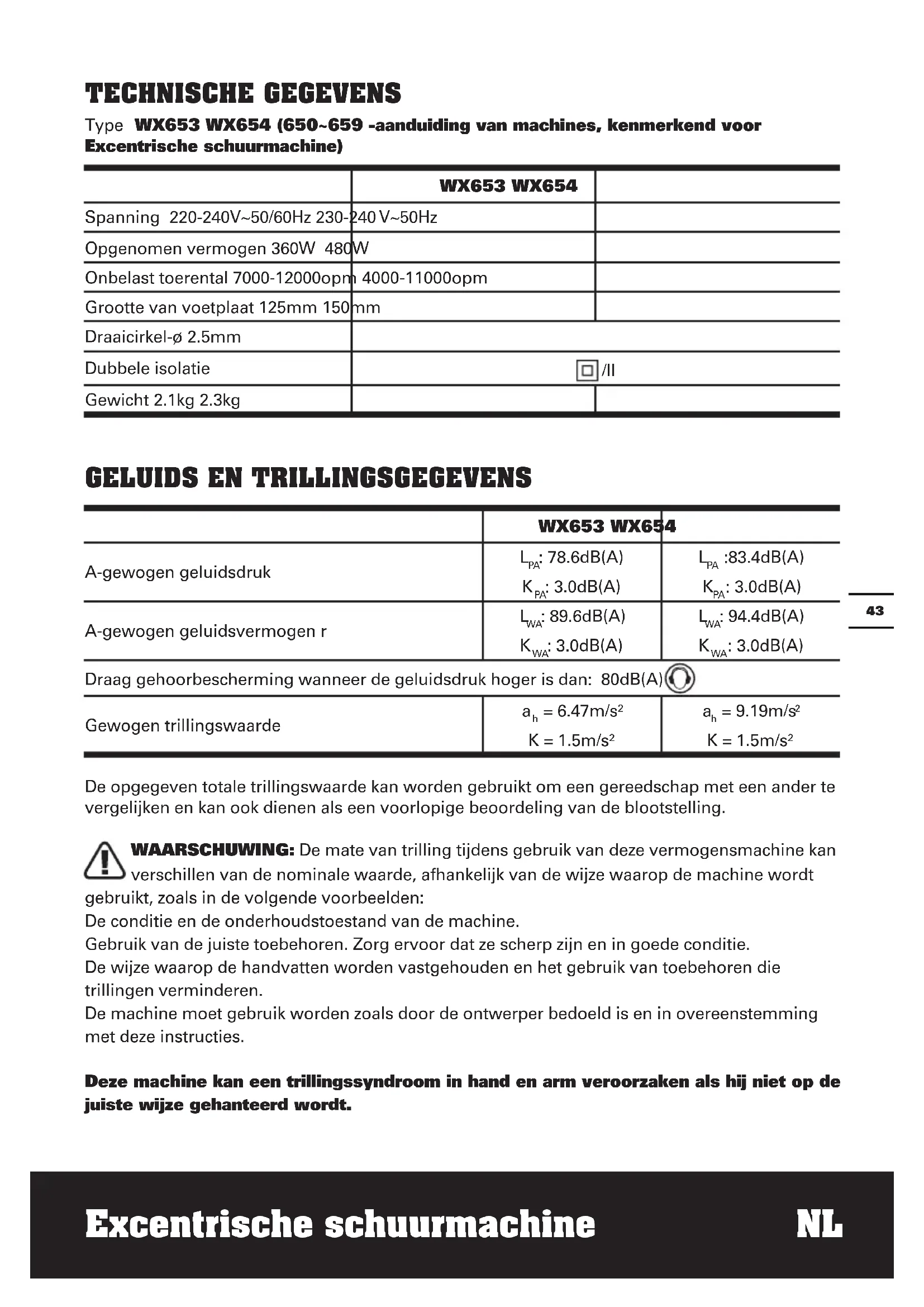

TECHNISCHE GEGEVENS

Type WX653 WX654 (650\~659 -aanduiding van machines, kenmerkend voor Excentrische schuurmachine)

	WX653 WX654
Spanning 220-240V~50/60Hz 230-240 V~50Hz
Opgenomen vermogen 360W 480W
Onbelast toerental 7000-12000opm 4000-11000opm
Grootte van voetplaat 125mm 150mm
Draaicirkel-ø 2.5mm
Dubbele isolatie	☐ /II
Gewicht 2.1kg 2.3kg

GELUIDS EN TRILLINGSGEGEVENS

	WX653 WX654
A-gewogen geluidsdruk	L_PA : 78.6dB(A)	L_PA :83.4dB(A)
	K_PA : 3.0dB(A)	K_PA : 3.0dB(A)
A-gewogen geluidsvermogen r	L_WA : 89.6dB(A)	L_WA : 94.4dB(A)
	K_WA : 3.0dB(A)	K_WA : 3.0dB(A)
Draag gehoorbescherming wanneer de geluidsdruk hoger is dan: 80dB(A) [IMAGE]
Gewogen trillingswaarde	a_h = 6.47m/s^2	a_h = 9.19m/s^2
	K = 1.5m/s^2	K = 1.5m/s^2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt

gebruikt, zoals in de volgende voorbeelden:

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

ACCESSOIRES

Stofopvangbox

32mm stofadapter 1

35mm stofadapter 1

Schuurpapier met klittenband en korrel 60 3

Schuurpapier met klittenband en korrel 80 3

Schuurpapier met klittenband en korrel 120 3

125mm Schuurplateau 1(alleen bij de WX654)

1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

SYMBOLLEN BEDIENINGSINSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het actieboekje.

Waarschuwing

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het droog schuren van hout, kunststof, metaal, plamuur en gelakte oppervlakken.

Dubbele isolatie

Machines met elektronische regeling zijn ook geschikt voor polijsten.

Draag oogbescherming

MONTAGE VAN DE SCHUURMACHINE

1. SCHUURPLATEAU WISSELEN (Zie Afbeelding A)

Om de schuurplaat te vervangen, trekt u eerst het schuurpapier eraf. Maak daarna de schroef los.

Vervang een beschadigd schuurplateau onmiddellijk.

Draag een stofmasker

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

A) Keuze van het schuurpapier

Afhankelijk van het te bewerken materiaal en de gewenste afname moeten verschillende schuurpapier kwaliteiten worden gebruikt:

- Gebruik grove maten schuurpapier om ruwe voorwerpen af te schuren, middelmaten om het werk te effenen en fijne maten om het voorwerp af te werken.

- Hoe hoger het maatnummer, hoe fijner de korrelgrootte. Voor het ruwe werk moet u beginnen met een laag maatnummer (bijv. 60), en verander naar een hogere, fijnere maat (bijv. 120) voor het afwerken.

B) Schuurpapier wisselen (Zie Afbeelding B)

Til het schuurpapier zijwaarts omhoog en trek het los van het schuurplateau Reinig het schuurplateau indien nodig. Druk het nieuwe schuurpapier op de onderzijde van het schuurplateau. Voor de waarborging van een optimale stofafzuiging dienen de boorgaten van het schuurpapier overeen te komen met die van het schuurplateau.

BEDIENINGSINSTRUCTIES

1. IN- EN UITSCHAKELEN

(Zie Afbeelding C)

Druk de schuifschakelaar naar "I" om de machine te starten.

Druk de schuifschakelaar naar "0" om de machine te stoppen.

2. DRAAIKNOP VOOR VARIABELE SNELHEID (Zie Afbeelding D)

Met het stelwiel (7) kan het benodigde aantal schuurbewegingen (ook terwijl de machine loopt) vooraf worden ingesteld. Het vereiste aantal schuurbewegingen is afhankelijk van het materiaal en kan proefondervindelijk worden vastgesteld. Laat na langdurige werkzaamheden met een laag toerental de machine afkoelen door deze ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Schuurwerk	Korrel Snelheid		skeuze (opm)
	Grof schuren	Precisie schuren
Vernis afschuren	180 400	8700~11000
Verf verwijderen	40 120	9800~11000
Schilderwerk polijsten	120 120	7600~10000
Hout schuren	60 240 7600	0~11000
Fineer afwerken	180 400	8700~11000
Aluminium schuren	80 240	7600~11000
Metaal ontroesten	40 120	9800~11000
Metaal en staal schuren	120 240	9800~11000
Perspex schuren	180 400	6500~8700

3. STOF OPVANGBOX

(Zie Afbeelding E, F)

A) De stofdoos gebruiken

(Zie Afbeelding E)

De schuurmachine is voorzien van een bak om stof op te vangen. Om hem te monteren, schuift u de bak op de stofuitlaat. Zorg ervoor dat de bak op de groeven van de uitoer vastklikt.

LET OP:Om te verhinderen dat het stof of vreemde lichamen in uw gezicht of ogen worden geworpen, mag de schuurmachine nooit worden gebruikt als de stofopvangbak niet gemonteerd is.

B) De stofdoos legen (Zie Afbeelding F)

Voor doelgerichter gebruik kunt u de stofdoos elke 5-10 minuten openen. Hierdoor kan lucht beter door de doos vloeien. Verwijder, om de stofdoos te legen, deze uit de schuurmachine en open de deksel om het stof uit te schudden.

4. DE STOFAFZUIGINGSADAPTER GEBRUIKEN (Zie Afbeelding G)

De schuurmachine is voorzien van verloopstukken om het stof af te zuigen. Ze zijn bedoeld om verbonden te worden met de slang van een stofzuiger.

Heeft de zuigslang een diameter van 35mm, steek dan het verloopstuk van 35mm (a) direct in de stofuitlaat van de schuurmachine. Heeft de zuigslang een diameter van 32mm, steek dan het verloopstuk van 32 mm (b) in de achterkant van het verloopstuk van 35mm (a).

OPMERKING: Trek aan de verloopstukken om te controleren of ze stevig vastzitten.

5. OPPERVLAKKEN SCHUREN

Plaats de machine met het hele schuuropervlak op de te bewerken ondergrond. Let op gelijkmatige aandrukkracht. Minder aandrukkracht levert meer schuurcapaciteit op en ontziet de machine en het schuurtoebehoren. De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurpapier (korrel), het toerental van het schuurplateau en de aandrukkracht.

GROF SCHUREN

Span een schuurpapier met een grove korrel op. Druk de machine slechts licht aan om een grotere materiaalafname te bereiken.

FIJN SCHUREN

Span een schuurpapier met een fijne korrel op. Beweeg de machine met matige druk vlak cirkelend of afwisselend in lengte- en

dwarsrichting op het werkstuk. Houd de machine niet schuin. Daarmee voorkomt u doorschuren van het te bewerken werkstuk (bijvoorbeeld fineer). Schakel de machine uit na het beëindigen van de werkzaamheden en til deze daarna pas van het werkstuk.

AANWIJZINGEN VOOR HET AFWERKEN VAN MATERIAAL

Wordt de machine te heet, vooral als hij gebruikt wordt bij lage snelheid, zet de snelheid dan op maximum en lat hem 2 à 3 minuten draaien zonder belasting om de motor af te koelen. Gebruik de machine niet langdurig met een lage snelheid. Gebruik altijd schuurpapier dat geschikt is voor het materiaal dat u schuurt.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodat het niet kan bewegen.

ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beïnvloeden. Start de schuurmachine voordat u schuurt en zet hem direct uit als u klaar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin niet met schuren als het schuurpapier nog niet gemonteerd is.

Laat het schuurpapier niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat wordt niet door de garantie gedekt. Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te maken en fijn papier voor de laatste afwerking. Test de werking zo nodig om afvalmateriaal.

Gebruik alleen schuurpapier van goede kwaliteit.

Het schuurpapier bepaalt de efficiëntie van het schuren, niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht wordt het schuren minder efficiënt en wordt de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiëntie.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving

WORX Excentrische schuurmachine

-aanduiding van machines, kenmerkend voor Excentrische schuurmachine)

Functies Oppervlaktemateriaal

verwijderen met een schuurmiddel

Voldoet aan de volgende richtlijnen,

2006/42/ EG

2004/108/EG

2011/65/EU

Normen voldoen aan,

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd,

Kwaliteitsmanager bij POSITEC
