MANUAL DE USUARIO WX653 WORX

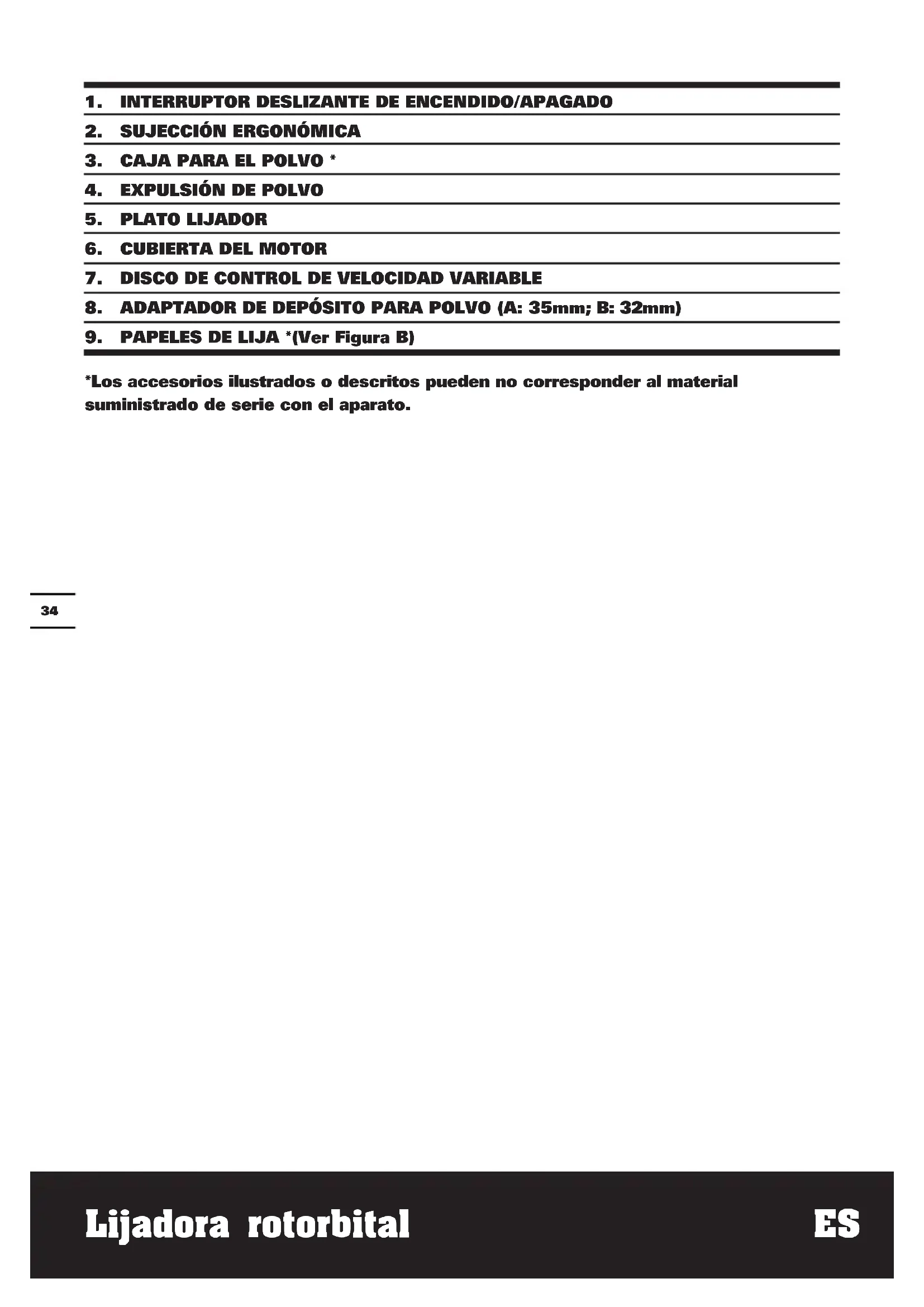

1. INTERRUPTOR DESLIZANTE DE ENCENDIDO/APAGADO
2. SUJECCIÓN ERGONÓMICA
3. CAJA PARA EL POLVO *
4. EXPULSIÓN DE POLVO
5. PLATO LIJADOR
6. CUBIERTA DEL MOTOR
7. DISCO DE CONTROL DE VELOCIDAD VARIABLE
8. ADAPTADOR DE DEPÓSITO PARA POLVO (A: 35mm; B: 32mm)
9. PAPELES DE LIJA *(Ver Figura B)

*Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

CARACTERÍSTICAS TÉCNICAS

Modelo WX653 WX654 (650\~659- designación de maquinaria, representante de Lijadora rotorbital)

	WX653 WX654
Potencia nominal 220-240V~50/60Hz	230-240V~50Hz
Potencia absorbida 360W 480W
Máxima velocidad sin carga 7000-12000opm	4000-11000opm
Tamaño de placa base 125mm 150mm
Diámetro de la órbita 2.5mm
Doble aislamiento	☐ /II
Peso 2.1kg	2.3kg

CARACTERÍSTICAS DE VIBRACIÓN Y RUIDOS

	WX653	WX654
Nivel de presión sonora	L_PA : 78.6dB(A) K_PA : 3.0dB(A)	L_PA :83.4dB(A) K_PA : 3.0dB(A)
Nivel de potencia sonora	L_WA : 89.6dB(A) K_WA : 3.0dB(A)	L_WA : 94.4dB(A) K_WA : 3.0dB(A)
Use protección para los oídos cuando la presión del sonido sea superior a 80dB(A) [IMAGE]
Frecuencia de vibración típica	a_h = 6.47m/s^2 K = 1.5m/s^2	a_h = 9.19m/s^2 K = 1.5m/s^2

El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición.

ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta

según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta:

Si la herramienta se encuentra en buenas condiciones de mantenimiento.

Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones.

Si se agarran las asas firmemente y se utilizan accesorios antivibración.

Y si la herramienta se utiliza según su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente.

ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total.

Ayuda a minimizar el riesgo de exposición a la vibración.

Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).

Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.

Evite el uso de herramientas a temperaturas de 10°C o menos.

Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

ACCESORIOS

Caja para el polvo 1

32mm adaptador de depósito para polvo 1

35mm adaptador de depósito para polvo 1

Papel de lija con velcro de grano 60 3

Papel de lija con velcro de grano 80 3

Papel de lija con velcro de grano 120 3

125mm Plato lijador 1(solo en WX654)

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

Para reducir el riesgo de lesión, lea el manual de instrucciones

Precaución

Doble aislamiento

Use protección para los ojos

Use protección para los oídos

Use mascarilla antipolvo

ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el al de instrucciones.

UTILIZACIÓN REGLAMENTARIA

El aparato ha sido proyectado para lijar en seco madera, material sintético, metal, emplastecidos y superficies pintadas. Los aparatos dotados de una regulación electrónica son adecuados también para pulir.

MONTAJE DE LA LIJADORA GIRATORIA

1. CAMBIO DEL PLATO LIJADOR (Ver Figura A)

Para cambiar la placa de lijado, tire del papel de lija. Afloje y extraiga el tornillo.

Sustituir inmediatamente un plato lijador dañado.

2. CAMBIO DE LA PAPELES DE LIJA

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

A) Selección de la papeles de lija

De acuerdo al tipo de material a trabajar y al arranque de material deseado deben aplicarse Papeles de Lija de características diferentes:

- Use grano grueso para lijar acabados áspero, grano medio para suavizar el trabajo y grano fino para el acabado.

- Cuanto mayor es el grado, más fino será el grano. Para comenzar con trabajos ásperos, empiece con un un nivel de grano bajo (por ejemplo grano 60) y cambia a un nivel más alto, más fino (por ejemplo grano 120) para el acabado.

B) Cambio de la papeles de lija (Ver Figura B)

Levantar lateralmente la Papeles de Lija y desprenderla del plato lijador. Limpiar el plato lijador si fuese preciso. Presionar la Papeles de Lija nueva contra la parte inferior del plato lijador. Para asegurar una aspiración de polvo óptima deberá observarse que los taladros de la Papeles de Lija coincidan con aquellos del plato lijador.

FUNCIONAMIENTO

1. CONEXIÓN Y DESCONEXIÓN (Ver Figura C)

Presione "I" en el interruptor deslizante para arrancar la máquina.

Presione "0" en el interruptor deslizante para detenela.

2. DISCO DE CONTROL DE VELOCIDAD VARIABLE (Ver Figura D)

Con la rueda de ajuste (7) puede fijarse el número de oscilaciones deseado (incluso con el aparato en marcha). El número de oscilaciones requerido depende del tipo de material y debe determinarse probando Después de trabajar prolongadamente a bajas revoluciones, dejar funcionar la máquina 3 minutosaprox. a revoluciones máximas en vacío para refrigerarlo.

Lijado	Grano		Ajuste de velocidad (opm)
	Lijado grueso	Lijado de fino
Lijado de lacado	180 400	8700~11000
Quitar pintura	40 120	9800~11000
Retoque de pintura	120 120	7600~10000
Lijado de Madera	60 240	7600~11000
Mecanizado de chapa	180 400	8700~11000
Lijado de aluminio	80 240	7600~11000
Eliminado de óxido de metal	40 120	9800~11000
Lijado de metal y acero	120 240	9800~11000
Lijado de plexiglás	180 400	6500~8700

3. CAJA PARA EL POLVO (Ver Figura E, F)

A) Depósito-filtro de serrín (Ver Figura E)

Su lijadora está equipada con una caja de recolección de polvo. Para instalarla, deslice la caja sobre la pieza de salida y tenga cuidado de que la caja de polvo encaje en los surcos de la salida.

PRECAUCIÓN: Para evitar la posibilidad de que los residuos de lijado u otros cuerpos extraños caigan sobre sus ojos, no intente utilizar la lijadora sin instalar la caja para polvo.

B) Vaciado del depósito-filtro (Ver Figura F)

Para aumentar su eficacia, vacié el depósito-filtro cada 5-10 minutos. Esto permitirá una mejor circulación del aire en su interior. Para vaciarlo, ajitelo y después, abra la cubierta para sacudir el polvo.

4. USO DEL ADAPTADOR DE EXTRACCIÓN DE POLVO (Ver Figura G)

Su lijadora está equipad con dos adaptadores de extracción de polvo diseñados para conectar la manguera de un aspirador. Si la manguera de aspiración es de 35 mm, inserte el adaptador de 35mm (a) directamente en la salida trasera de la lijadora Si su manguera de aspiración es de 32mm, inserte el adaptador de 32mm (b) en la parte trasera del adaptador de 35mm (a).

ATENCIÓN: Por favor, tire del adaptador de polvo para asegurarse de mantenerlo bien unido a la salida de polvo.

5. LIJADO DE SUPERFICIES

Asentar el aparato con toda su superficie sobre la pieza de trabajo. Ejercer una presión de aplicación uniforme. Con una presión de aplicación más reducida no sólo se aumenta el rendimiento en el arranque de material, sino que además se preservan el aparato y la papeles de Lija El rendimiento en el arranque de material y el acabado de la superficie vienen determinados en primer lugar por lapapeles de Lija utilizada (grano), las revoluciones del plato lijador, y la presión de aplicación.

LIJADO BASTO

Montar una papeles de Lija de grano basto Solamente presionar ligeramente el aparato para obtener un mayor arranque de material.

LIJADO FINO

Colocar una papeles de Lija de grano más fino Asentar el aparato sobre toda su superficie y, ejerciendo una presión moderada, guiarlo sobre la pieza de trabajo con movimiento circular, o alternando los movimientos en sentido longitudinal y transversal. No ladear el aparato para no dañar partes delicadas de la pieza (p. ej. chapados). Después de finalizar el trabajo desconectar el aparato y separarlo de la pieza de trabajo.

SUGERENCIAS DE FUNCIONAMIENTO PARA SU LIJADORA DE ACABADO

Si su herramienta eléctrica se calienta demasiado, especialmente cuando se usa a baja velocidad, póngala a máxima velocidad y trabaje con ella sin cargar durante 2-3 minutos para enfriar el motor. Evite el uso prolongado de su lijadora a baja velocidad. Use siempre papel de lija adecuado para el material que quiere lijar.

Asegúrese de que la pieza sobre la que va a operar se encuentra fuertemente sujeta o fijada para evitar movimientos.

Cualquier movimiento del material puede afectar a la calidad del acabado del lijado.

Encienda su lijadora antes de lijar y apáguela solo cuando haya terminado de lijar. Para unos mejores resultados, lije la madera en la dirección del grano.

Nunca comience a lijar si el papel de lija no está bien ajustado.

Impida que su papel de lija se desgaste ya que puede dañar la placa base. La garantía no cubre el desgaste de la placa base.

Utilice papel de grano grueso para lijar superficies rugosas, grano medio para superficies suaves y grano fino para los acabados. En caso necesario, haga una prueba sobre material que no vaya a usar.

Use únicamente papel de lija de Buena calidad.

El papel de lija controla la eficiencia del lijado, no la cantidad de fuerza que aplicará al aparato. Una fuerza excesiva reducirá la eficiencia del lijado y causará una sobrecarga del motor. Sustituya regularmente el papel de lija para mantener un nivel óptimo de eficiencia de lijado.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos.

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en

las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

DECLARACIÓN DE CONFORMIDAD

Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Declaran que el producto Descripción WORX Lijadora rotorbital Modelo WX653 WX654 (650\~659- designación de maquinaria, representante de Lijadora rotorbital) Funciones Eliminación de material superficial con un medio abrasivo

Cumple con las siguientes directivas 2006/42/EC 2004/108/EC 2011/65/EU

Cumple las normativas EN 55014-1 EN 61000-3-3 EN 55014-2 EN 60745-1 EN 61000-3-2 EN 60745-2-4

La persona autorizada para componer el archivo técnico, Nombre Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

keo.yue

C€

2014/07/19 Leo Yue Gerentede Calidad POSITEC
