MODE D'EMPLOI WX653 WORX

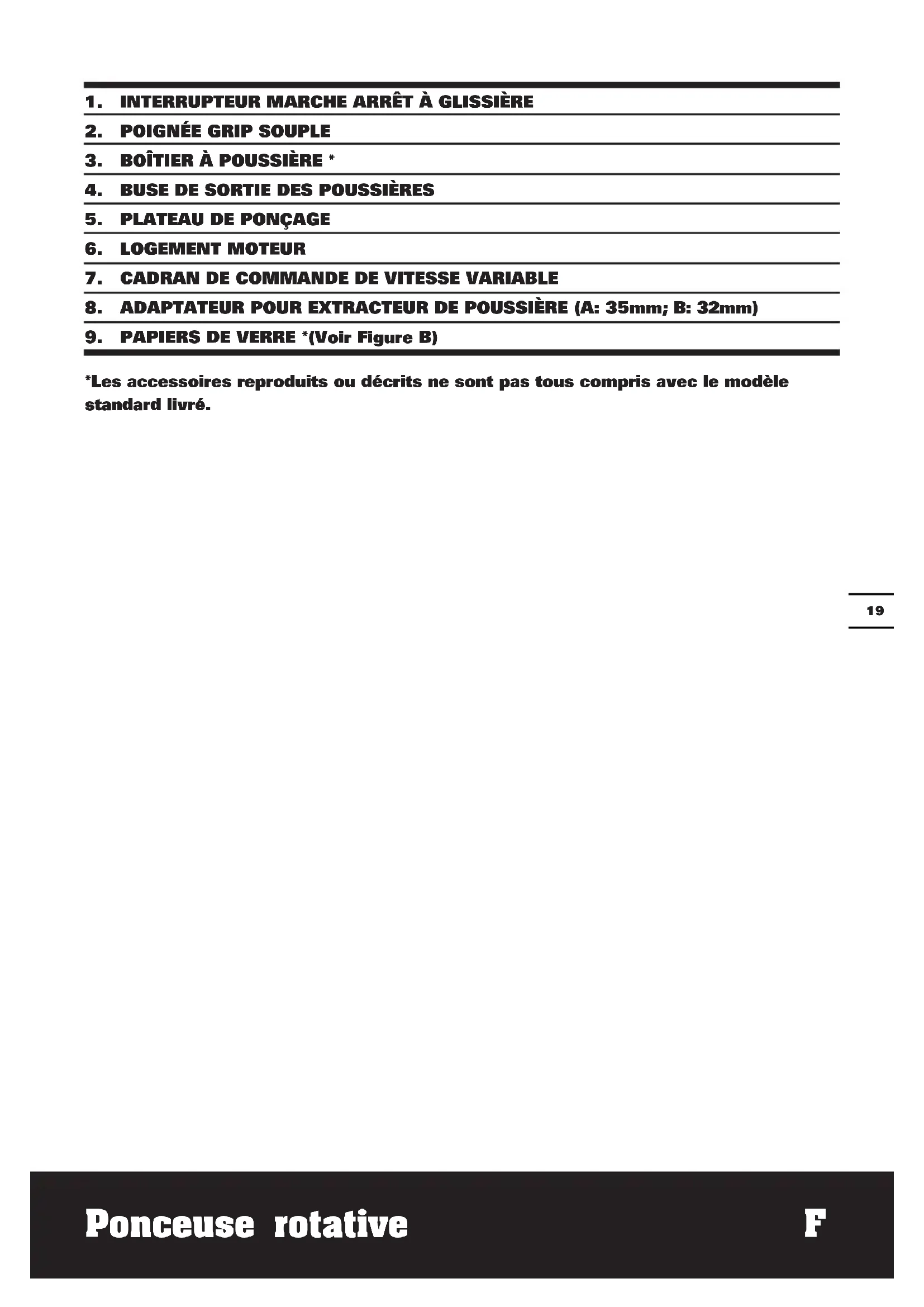

*Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.
CARACTÉRISTIQUES TECHNIQUES
Modèle WX653 WX654 (650\~659- désignations des pièces, illustration de la Ponceuse rotative)
| WX653 WX654 | ||
| Tension nominale 220-240V~50/60Hz | 230-240 V~50Hz | |
| Puissance absorbée nominale 360W 480W | ||
| Régime à vide 7000-12000opm 4000-11000opm | ||
| Taille de la plaque de base 125mm | 150mm | |
| Diamètre d'amplitude 2.5mm | ||
| Double isolation / Classe | ☐ /II | |
| Masse | 2.1kg | 2.3kg |
BRUITS ET VIBRATIONS
| WX653 WX654 | ||
| Niveau de pression sonore mesurée | L_PA : 78.6dB(A) K_PA : 3.0dB(A) | L_PA :83.4dB(A) K_PA : 3.0dB(A) |
| Niveau de puissance sonore mesurée | L_WA : 89.6dB(A) K_WA : 3.0dB(A) | L_WA : 94.4dB(A) K_WA : 3.0dB(A) |
| Porter un casque anti-bruit si la pression sonore est supérieure à 80dB(A) [IMAGE] | ||
| Valeur de vibration mesurée | a_h = 6.47m/s^2 K = 1.5m/s^2 | a_h = 9.19m/s^2 K = 1.5m/s^2 |
La valeur totale de vibration déclarée peut être utilisée pour comparer un outil à un autre, et peut également être utilisé dans une évaluation préliminaire de l'exposition.
AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil électrique peut différer de la valeur déclarée selon la façon dont l'outil est utilisé, selon les exemples suivants et d'autres variations sur la façon dont l'outil est utilisé:
L'outil est en bon état et bien entretenu.
L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affuté et en bon état.
Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés.
Et l'outil est utilisé comme prévu dans sa conception et dans les présentes instructions.
Cet outil peut causer un syndrome de vibration du bras et de la main s'il n'est pas correctement géré.
AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.
Aider à minimiser le risque d'exposition aux vibrations.
Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié).
Si l'outil doit être utilisé régulièrement, alors investissez dans des accessoires anti-vibrations.
Évitez d'utiliser des outils à des températures de 10°C ou moins.
Planifiez votre travail pour étaler toute utilisation d'outil à fortes vibrations sur plusieurs jours.
ACCESSOIRES
Boîtier à poussière 1
32mm adaptateur pour extracteur de poussière 1
35mm adaptateur pour extracteur de poussière 1
Papier de verre velcro 60grit 3
Papier de verre velcro 80grit 3
Papier de verre velcro 120grit 3
125mm Plateau de ponçage 1(seulement pour WX654)
Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de choisir l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.
SYMBOLES
Pour réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions
Avertissement
Classe de protection
Porter une protection pour les yeux
Porter une protection pour les oreilles
Porter un masque contre la poussière
FONCTIONNEMENT
REMARQUE: Avant d'utiliser cet outil, lire attentivement les instructions.
UTILISATION CONFORME
L'appareil a été conçu pour le ponçage du bois, des plastiques des enduits ainsi que des surfaces peintes et vernies.
Les appareils équipés d'une régulation électronique peuvent être utilisés pour les opérations de polissage.
ASSEMBLAGE DE LA PONCEUSE CONCENTRIQUE
1. CHANGEMENT DE L'ASSIETTE DE PONÇAGE (Cf. Figure A)
Pour changer le plateau ponceur, enlevez le papier de verre. Dévissez et enlevez la vis.
Remplacer immédiatement un plateau de ponçage endommagé.
2. CHANGEMENT DE LA PAPIERS DE VERRE
A) Choix de la papiers de verre
On choisira le type et la qualité de la Papiers de verre à mettre en oeuvre en fonction du matériau à travailler et de la puissance de ponçage dont on désire disposer :
- Utilisez de gros grains pour poncer des finitions dures, des grains moyens pour égaliser le travail et des grains fins pour terminer le travail.
- Plus le numéro de taille de grains est grand, plus le grain est fin. Pour un travail brut, démarrez avec un grain de grosse taille. (par ex. taille de grain 60) et changez pour un grain plus fin (par ex. taille de grain 120) pour la finition.
B) Changement de la papiers de verre (Cf. Figure B)
Soulever la Papiers de verre par le côté et la retirer du plateau de ponçage. Le cas échéant, nettoyer le plateau de ponçage. Appuyer la nouvelle Papiers de verre sur la surface inférieure du plateau de ponçage.
Faire attention à ce que les perforations de la Papiers de verre et du plateau de ponçage coïncident afin qu'une bonne aspiration de poussières soit garantie.
FONCTIONNEMENT
Mettez sur la position "I" de l'interrupteur marche/arrêt à glissière pour démarrer la machine.
Mettez sur la position "0" de l'interrupteur marche/arrêt à glissière pour l'arrêter.
2. CADRAN DE COMMANDE DE VITESSE VARIABLE (Cf. Figure D)
La molette de réglage (7) permet de présélectionner la vitesse nécessaire (même durant le travail de ponçage). La vitesse nécessaire dépend du matériau à travailler et doit être déterminée par des essais pratiques. Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l'appareil à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.
| Travail de ponçage | Grain | Réglage de la vitesse (opm) | |
| Ponçage grossier | Ponçage de précision | ||
| Ponçage de vernis | 180 400 | 8700~11000 | |
| Décapage de peinture | 40 120 | 9800~11000 | |
| Retouche de peinture | 120 120 | 7600~10000 | |
| Ponçage de bois | 60 240 | 7600~11000 | |
| Usinage de bois de placage | 180 400 | 8700~11000 | |
| Ponçage d'alumi nium | 80 240 | 7600~11000 | |
| Dérouille ment de métal | 40 120 | 9800~11000 | |
| Ponçage de métal et d'acier | 120 240 | 9800~11000 | |
| Ponçage de verre plastique | 180 400 | 6500~8700 |
3. BOÎTIER À POUSSIÈRE (Cf. Figure E, F) A) Utilisation du réservoir à sciure (Voir Fig. E)
Votre ponceuse est équipée d'un boîtier de collecte de la poussière. Pour l'attacher, faites glisser le boîtier à poussière dans la partie de l'évacuation et faites attention à ce qu'il se bloque dans les rainures de l'évacuation.
ATTENTION: Pour éviter que de la poussière du polissage ou des corps étrangers ne soient projetés dans vos yeux, n'essayez jamais d'utiliser votre ponceuse sans le boîtier de collecte de la poussière correctement mls en place.
B) Vider le réservoir à sciure (Voir Fig. F)
Pour un meilleur fonctionnement, veuillez vider le réservoir à sciure toutes les 5-10 minutes. Ceci permettra à l'air de mieux circuler à travers la boite. Pour vider le réservoir à sciure, détachez-le de la ponceuse puis ouvrez le couvercle du réservoir pour vider la sciure.
4. UTILISATION DE L'ADAPTATEUR POUR EXTRACTION DE POUSSIERE (Voir Fig G)
Notre ponceuse est équipée de deux adaptateurs d'extraction de la poussière, qui sont conçus pour être reliés à un tuyau d'aspirateur.
Si le tuyau de l'aspirateur fait 35mm de diamètre, insérez l'adaptateur 35mm (a) directement dans l'orifice d'évacuation arrière de la ponceuse. Si le tuyau de l'aspirateur fait 32 mm de diamètre, insérez l'adaptateur 32 mm (b) sur l'arrière de l'adaptateur 35mm (a).
REMARQUE: Veuillez tirer sur l'adaptateur
pour vous assurer qu'il est bien fixé sur l'orifice d'évacuation de la poussière.
5. PONÇAGE DES SURFACES
Poser l'appareil de sorte que toute la surface abrasive repose sur le matériau à travailler. Veiller à exercer une pression régulière. Une pression modérée entraîne une meilleure puissance de ponçage et ménage l'appareil et les outils de ponçage. La puissance d'enlèvement de matière ainsi que l'état de la surface dependent en grande partie du choix des feuilles abrasives (grains), de la vitesse de rotation du plateau de ponçage ainsi que de la pression exercéesur l'appareil.
PONÇAGE GROSSIER
Monter une Papiers de verre à gros grains. N'exercer qu'une légère pression sur l'appareil afin d'obtenir un meilleur enlèvement de matière.
PONÇAGE FIN
Monter une Papiers de verre d'une grosseur de grains plus fine. Tout en appliquant une pression modérée, guider l'appareil sur la pièce à travailler en effectuant des mouvements circulaires ou en alternant les passes longitudinales et transversales. Ne pas incliner l'appareil par rapport à la surface afin de ne pas créer un défaut de ponçage sur la pièce (contreplaqué, par exemple). Une fois le processus de travail terminé, arrêter l'appareil et le soulever de la pièce à travailler.
CONSEILS DE FONCTIONNEMENT POUR VOTRE PONCEUSE DE FINITION
Si votre outil électrique s'échauffe trop, en particulier quand il est utilisé à une vitesse faible, réglez la vitesse au maximum et faites tourner votre ponceuse à vide pendant 2 à 3 minutes pour refroidir le moteur. Eviter l'utilisation prolongée à des vitesses très faibles. Utilisez toujours du papier de verre adapté au matériau que vous voulez poncer. Assurez-vous toujours que la pièce à usiner est bien maintenue ou fixée pour empêcher le mouvement.
Tout mouvement du matériau pourrait nuire à la qualité du ponçage de finition.
Mettez votre ponceuse en marche avant le ponçage et ne l'éteignez que quand vous avez fini de poncer. Pour des résultats optimaux, poncez le bois dans le sens du grain.
Ne commencez pas à poncer avant d'avoir ajusté le papier de verre.
Ne laissez pas le papier de verre s'user, car cela endommagerait la plaque de base. La garantie ne couvre pas l'usure normale de la plaque de base.
Utilisez du papier à gros grain pour poncer les surfaces rugueuses, du papier à grain moyen pour les surfaces lisses et du papier à grain fin pour les surfaces finales. Au besoin, faites d'abord un essai sur la matière mise au rebut.
N'utilisez que du papier de verre de bonne qualité.
C'est le papier de verre qui commande l'efficacité du ponçage et non la force que vous appliquez sur l'outil. Une force excessive réduira l'efficacité du ponçage et entraînera une surcharge du moteur. Remplacez le papier de verre régulièrement pour maintenir une efficacité de ponçage optimale.
ENTRETIEN
Retirer la fiche de la prise avant de procéder à un réglage, une réparation ou un entretien.
L'outil motorisé ne requiert pas de graissage ou d'entretien particulier. Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé. Si
l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.
PROTECTION DE L'ENVIRONNEMENT
Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.
Déclarons ce produit
Description WORX Ponceuse rotative
Modèle WX653 WX654(650\~659-désignations des pièces, illustration de la Ponceuse rotative)
Fonctions Élimination de matériau de surface avec un abrasif
Est conforme aux directives suivantes,
2006/42/CE
2004/108/CE
2011/65/EU
Et conforme aux normes
EN 55014-1
EN 61000-3-3
EN 55014-2
EN 60745-1
EN 61000-3-2
EN 60745-2-4
La personne autorisée à compiler le dossier technique,
Nom Russell Nicholson
Adresse Positec Power Tools (Europe)
Responsable qualité POSITEC
