WX653 - Schleifmaschine WORX - Kostenlose Bedienungsanleitung

Produkttyp	Exzenterschleifer
Marke	Worx
Modell	WX653
Nennspannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	360 W
Leerlaufdrehzahl	7000 – 12000 U/min
Durchmesser der Schleifplatte	125 mm
Vibrationsamplitude	2,5 mm
Schutzklasse	II (Doppelisolierung)
Gewicht	2,1 kg
Schalldruckpegel	78,6 dB(A) (K=3 dB(A))
Schallleistungspegel	89,6 dB(A) (K=3 dB(A))
Vibrationswert	6,47 m/s² (K=1,5 m/s²)
Staubabsaugsystem	Staubbehälter und Adapter für Staubsauger (32/35 mm)
Drehzahlregelung	Ja, Einstellrad
Schalter	Ein-/Ausschiebeschalter
Geeignete Materialien	Holz, Kunststoff, Spachtelmasse, Farbe, Lack, Metall
Mitgeliefertes Zubehör	Klett-Schleifpapier (Körnung 60/80/120), Staubbehälter, Adapter 32 mm und 35 mm
Pflege	Mit trockenem Tuch reinigen; kein Wasser verwenden
Sicherheit	Schutzbrille, Gehörschutz, Staubmaske tragen; Bedienungsanleitung lesen
Reparierbarkeit	Fachpersonal überlassen; keine vom Benutzer reparierbaren Teile
Bestimmungsgemäße Verwendung	Schleifen und Polieren von Oberflächen

Häufig gestellte Fragen - WX653 WORX

Wie wechselt man das Schleifpapier am Exzenterschleifer WX653?

Heben Sie das Schleifpapier seitlich an und ziehen Sie es vom Schleifteller ab. Reinigen Sie ggf. den Teller, setzen Sie dann das neue Papier auf und richten Sie die Perforationen aus, um eine gute Staubabsaugung zu gewährleisten.

Wie stellt man die Drehzahl ein?

Verwenden Sie das Einstellrad (7), um die Drehzahl vorzuwählen. Sie können sie sogar während der Arbeit anpassen. Die Drehzahl hängt vom Material ab; die empfohlenen Einstellungen entnehmen Sie der Tabelle in der Anleitung.

Wie leert man den Staubbehälter?

Lösen Sie den Staubbehälter vom Schleifer, öffnen Sie den Deckel und entleeren Sie das Sägemehl. Es wird empfohlen, alle 5 bis 10 Minuten zu entleeren, um eine bessere Luftzirkulation zu gewährleisten.

Kann ich den Schleifer zum Polieren verwenden?

Ja, das Gerät mit elektronischer Drehzahlregelung kann zum Polieren verwendet werden. Wählen Sie die geeignete Körnung und stellen Sie die Drehzahl je nach Material ein.

Was tun, wenn der Schleifer überhitzt?

Stellen Sie die Drehzahl auf Maximum und lassen Sie den Schleifer 2 bis 3 Minuten im Leerlauf laufen, um den Motor zu kühlen. Vermeiden Sie längere Nutzung bei sehr niedriger Drehzahl.

Wie schließe ich einen Staubsauger an den Schleifer an?

Verwenden Sie den mitgelieferten Adapter: Für einen 35-mm-Schlauch stecken Sie ihn direkt in den Auslass. Für einen 32-mm-Schlauch stecken Sie den 32-mm-Adapter auf den 35-mm-Adapter. Stellen Sie sicher, dass er fest sitzt.

Welchen Druck sollte man beim Schleifen ausüben?

Üben Sie mäßigen und gleichmäßigen Druck aus. Übermäßiger Druck verringert die Effizienz und überlastet den Motor. Lassen Sie das Schleifpapier die Arbeit machen.

Wie wählt man die richtige Körnung des Schleifpapiers?

Verwenden Sie grobe Körnung (z. B. 60) zum Grobschliff, mittlere Körnung (80-120) zum Glätten und feine Körnung (180-400) zum Finish. Je größer die Nummer, desto feiner die Körnung.

Wie tauscht man den Schleifteller aus?

Entfernen Sie das Schleifpapier, dann lösen Sie die mittlere Schraube, die den Teller hält. Ersetzen Sie ihn sofort, wenn er beschädigt ist. Verwenden Sie nur passende Teller (125 mm für WX653).

Welche Sicherheitsvorkehrungen sind wichtig?

Tragen Sie immer Augen-, Gehörschutz und eine Staubmaske. Lesen Sie die Bedienungsanleitung. Ziehen Sie den Netzstecker vor Wartungsarbeiten. Verwenden Sie das Werkzeug gemäß den Anweisungen.

BEDIENUNGSANLEITUNG WX653 WORX

Konrad-Adenauer-Ufer 37

50668 Köln

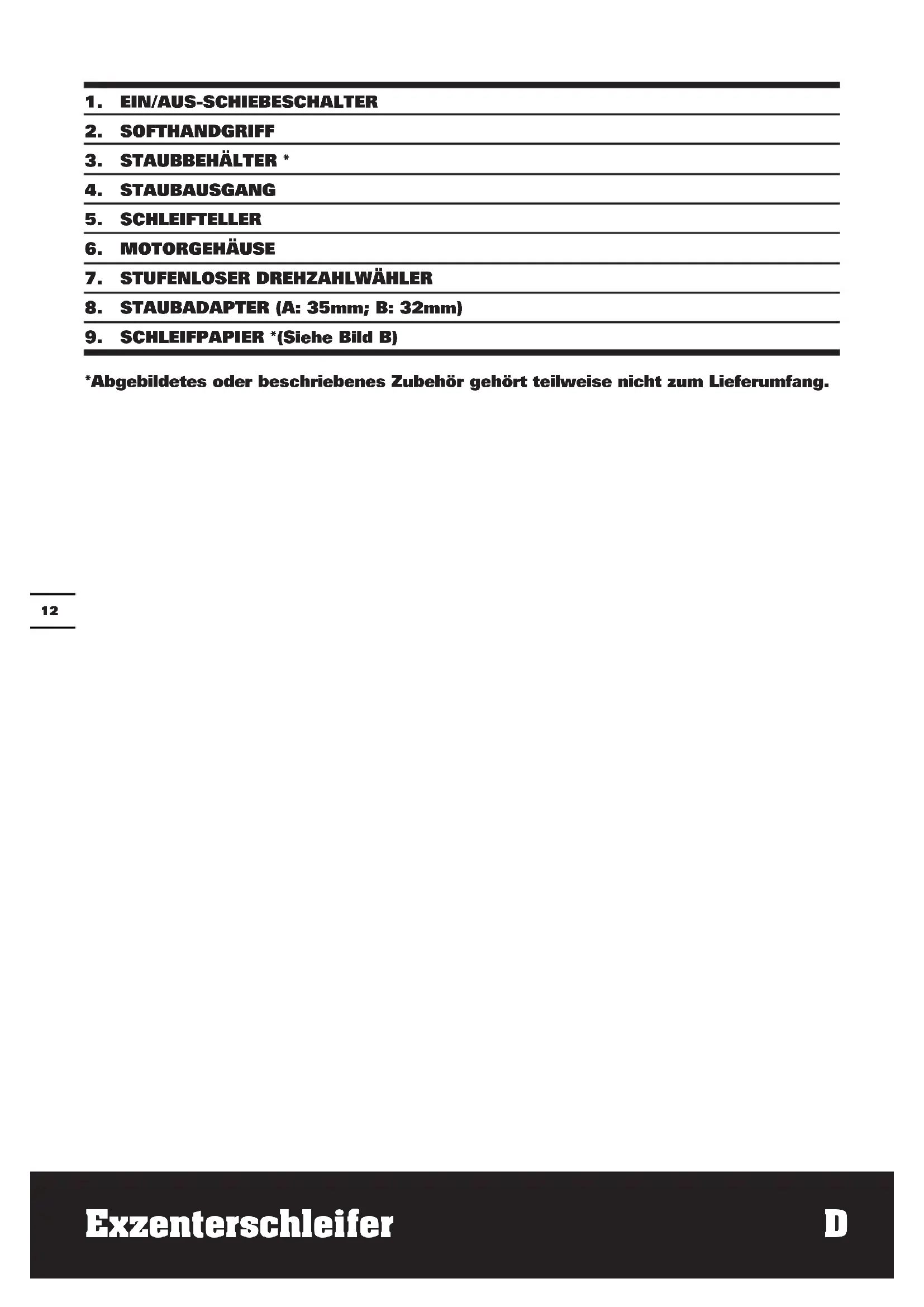

1. EIN/AUS-SCHIEBESCHALTER

2. SOFTHANDGRIFF

3. STAUBBEHÄLTER *

4. STAUBAUSGANG

5. SCHLEIFTELLER

6. MOTORGEHÄUSE

7. STUFENLOSER DREHZAHLWÄHLER

8. STAUBADAPTER (A: 35mm; B: 32mm)

9. SCHLEIFPAPIER *(Siehe Bild B)

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX653 WX654 (650\~659-Bezeichnung der Maschine, Repräsentant Exzenter-schleifer)

	WX653 WX654
Spannung 220-240V~50/60Hz 230-240V~50Hz
Nennaufnahmeleistung 360W 480W
Leerlaufdrehzahl 7000-12000opm 4000-11000opm
Schleiffläche 125mm 150mm
Schwingkreisdurchmesser 2.5mm
Schutzisolation	☐ /II
Gewicht	2.1kg	2.3kg

LÄRMPEGEL UND VIBRATIONEN

	WX653	WX654
Gewichteter Schalldruck	L_PA : 78.6dB(A) K_PA : 3.0dB(A)	L_PA :83.4dB(A) K_PA : 3.0dB(A)
Gewichtete Schallleistung	L_WA : 89.6dB(A) K_WA : 3.0dB(A)	L_WA : 94.4dB(A) K_WA : 3.0dB(A)
Tragen Sie bei einem Schalldruck über 80dB(A) einen Gehörschu
Typischer gewichteter Vibrationswert	a_h = 6.47m/s^2 K = 1.5m/s^2	a_h = 9.19m/s^2 K = 1.5m/s^2

Der Schwingungsgesamtwert kann zum Vergleichen eines Werkzeugs mit einem anderen verwendet werden, ebenso für eine vorläufige Beurteilung von Belastungen.

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10°C oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

LIEFERUMFANG

Staubbehälter

32mm Staubadapter 1

35mm Staubadapter 1

60 Körnung Klettverschluss-Sandpapier 3

80 Körnung Klettverschluss-Sandpapier 3

120 Körnung Klettverschluss-Sandpapier 3

125mm Schleifteller 1(nur WX654)

1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

SYMBOLE HINWEISE ZUM BETRIEB

Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt

Warnung

Schutzisolation

Schutzbrille tragen

Gehörschutz tragen

Schutzmaske tragen

Hinweis: lesen sie das handbuch vor inbetriebnahme des werkzeuges ältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen. Geräte mit elektronischer Regelung sind auch geeignet zum Polieren.

MONTAGE DER SANDPAPIE RSCHLEIFMASCHINE

1. SCHLEIFTELLER WECHSELN (Siehe Bild A)

Um die Schleifplatte auszutauschen, nehmen Sie das Sandpapier ab und drehen Sie die Schraube heraus.

Beschädigte Schleifteller sofort auswechseln.

2. SCHLEIFPAPIER WECHSELN

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

A) WAHL DES SCHLEIFPAPIER

Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag sind unterschiedliche Schleifpapier qualitäten einzusetzen: - Nutzen Sie eine grobe Körnung, um raue Oberflächen zu bearbeiten, eine mittlere Körnung, um die Oberfläche zu glätten und eine feine Körnung für den Abschluss. - Je höher die Gradnummer, desto feiner die Körnung. Starten Sie bei rauen Arbeiten mit einem kleinen Körnungsgrad (z.B. 60) und wechseln Sie dann zu einem höheren, feineren Grad (z.B 120) für den Abschluss.

B) SCHLEIFPAPIER WECHSELN (Siehe Bild B)

Das Schleifpapier seitlich anheben und vom Schleifteller abziehen. Den Schleifteller ggf. reinigen. Das neue Schleifpapier auf die Unterseite des Schleiftellers aufdrücken. Zur Gewährleistung einer optimalen Staubabsaugung müssen die Bohrungen des

Schleifpapier mit denen des Schleiftellers übereinstimmen.

HINWEISE ZUM BETRIEB

1. EIN-AUS-SCHALTEN (Siehe Bild C)

"I" am Ein/Aus-Schiebeschalter drücken, um die Maschine zu starten.
"0" am Ein/Aus-Schiebeschalter drücken, um die Maschine zu stoppen

2. DREHZAHLVORWAHLKNOPF (Siehe Bild D)

Mit dem Stellrad (7) lässt sich die benötigte Schwingzahl auch während des Betriebes vorwählen. Die erforderliche Schwingzahl ist vom Werkstoff abhängig und durch praktischen Versuch zu ermitteln Nach längerem Arbeiten mit kleiner Drehzahl die Maschine zur Abkühlung zirka 3 Minuten lang mit maximaler Drehzahl im Leerlauf drehen lassen.

Schleifen	Körnung		Drehzahleinstellung (min^-1)
	Grobschleifen	Feinschleifen
Abschleifen von Lacken	180 400	8700~11000
Abschleifen von Farbe	40 120	9800~11000
Ausbesern von Farbe	120 120	7600~10000
Schleifenvon Holz	60 240	7600~11000
Bearbeiten von Furnier	180 400	8700~11000
Schleifenvon Aluminiun	80 240	7600~11000
Rostentfernen	40 120	9800~11000

Schleifen von Stahl oder Eisen	120 240	9800~11000
Schleifen von Plexiglas	180 400	6500~8700

3. STAUBBEHÄLTER (Siehe Bild E, F) A) NUTZUNG DES STAUBBEHÄLTERS (Siehe Bild E)

Ihre Sandpapierschleifmaschine ist mit einem Staubsammelbehälter ausgestattet. Zum Anbringen schieben Sie den Staubbehälter auf das Auslassstück, und achten Sie darauf, dass er in den Nuten des Auslasses einrastet.

VORSICHT: Um zu verhindern, dass Sandstaub oder Fremdkörper in Ihr Gesicht oder Ihre Augen gelangen, verwenden Sie Ihre Sandpapierschleifmaschine nie ohne richtig angebrachten Staubbehälter.

B) LEEREN DES STAUBBEHÄLTERS (Siehe Bild F)

Um ein effizientes Arbeiten zu erleichtern, leeren Sie alle 5-10 Minuten den Staubbehälter. Dies sorgt für einen guten Luftfluss durch den Behälter. Entfernen Sie zum Leeren den Staubbehälter vom Schwingschleifer, und öffnen Sie den Behälter. um den Staub herauszuschütteln.

4. STAUBABSAUGADAPTER (Siehe Bild G)

Ihre Sandpapierschleifmaschine ist mit zwei Staubabsaugadaptern ausgestattet, die für den Anschluss des Schlauches an einen Staubsauger vorgesehen sind. Falls der Staubsaugerschlauch einen Durchmesser von 35 mm aufweist, führen Sie den 35-mm-Staubabsaugadapter (a) direkt in die Staubauslassöffnung auf der Rückseite der Sandpapierschleifmaschine ein. Falls der Staubsaugerschlauch einen Durchmesser von 32 mm aufweist, führen Sie den 32-mm-Staubabsaugadapter (b) in den 35-mm-Adapter auf der Rückseite der Maschine ein.

Hinweis: Bitte ziehen Sie leicht am Staubabsaugadapter, um sicherzustellen, dass er fest an der Staubauslassöffnung sitzt.

5. FLÄCHEN SCHLEIFEN

Das Gerät mit der ganzen Schleifpapier auf den zu bearbeitenden Untergrund aufsetzen. Auf gleichmäßigen Anpressdruck achten. Weniger Anpressdruck bringt mehr Schleifleistung und schont das Gerät und das Schleifwerkzeug. Die Abtragsleistung und das Schliffbild werden im Wesentlichen durch die Wahl des Schleifpapier (Körnung), die Drehzahl des Schleiftellers und den Anpressdruck bestimmt.

GROBSCHLIFF

Ein Schleifpapier grober Körnung aufziehen. Das Gerät nur leicht andrücken, um einen größeren Materialabtrag zu erreichen.

FEINSCHLIFF

Ein Schleifpapier feinerer Körnung aufziehen. Das Gerät mit mäßigem Druck flächig kreisend oder wechselnd in Längs- und Querrichtung auf dem Werkstück bewegen. Das Gerät nicht verkanten, damit ein Durchschleifen des zu bearbeitenden Werkstückes (z.B. Furniere) verhindert wird. Nach Beendigung des Arbeitsvorgangs Gerät ausschalten und vom Werkstück abheben.

ARBEITSHINWEISE FÜR IHREN EXCENTERSCHLEIFER

Die Maschine kann bei lang andauernden Arbeiten mit niedrigen Geschwindigkeiten heiß werden. Lassen Sie sie in einem solchen Fall 2 bis 3 Minuten mit maximaler Drehzahl laufen, damit der Motor abkühlen kann. Vermeiden Sie Dauerbetrieb bei sehr niedrigen Drehzahlen.

Verwenden Sie Schleifpapier, das für das zu schleifende Material geeignet ist.

Ein Schleifblatt mit dem Metall bearbeitet wurde, sollte nicht für andere Materialien verwendet werden.

Das Werkstück muss bei allen Arbeiten sicher befestigt oder festgeklemmt werden, damit es nicht verrutschen kann.

Schalten Sie den Schwingschleifer ein und halten Sie ihn mit beiden Händen fest. Legen Sie die Schleiffläche sanft und flach an das Werkstück an; beim ersten Kontakt kann es etwas „ausschlagen“. Bewegen Sie den Schwingschleifer langsam; am besten in gleichmäßigen, kreisförmigen Bewegungen. Üben Sie keinen zu grossen Druck auf den Schwingschleifer, lassen Sie die Maschine die Arbeit verrichten. Halten Sie den Motor auf Drehzahl, so erreichen Sie die beste Abtragung.

Übermäßig hoher Druck belastet den Motor unnötig und beeinträchtigt die Lebensdauer des Schleifpapiers. Überprüfen Sie den Zustand des Schleifpapiers regelmäßig und tauschen es bei Bedarf aus.

Verwenden Sie das Gerät niemals ohne Schleifpapier.

Wechseln Sie das Schleifpapier rechtzeitig, andernfalls kann die Schleifplatte beschädigt werden. Der normale Verschleiß der Schleifplatte wird nicht von der Garantie abgedeckt.

Verwenden Sie kleine (grobe) Körnungen für raue Oberflächen, mittlere Körnungen für bereits geglättete Oberflächen und hohe (feine) Körnungen für die Endbearbeitung der Oberfläche.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen.

Wenn ein Ersatz von Stecker oder

Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach

Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668 Köln

Erklären hiermit, dass unser Produkt

Beschreibung WORX Exzenterschleifer Typ WX653 WX654

(650\~659-Bezeichnung der Maschine, repräsentiert die Exzenterschleifer)

Funktionen Entfernen von

Oberflächenmaterial mithilfe eines Schleifmittels

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2004/108/EC

2011/65/EU

Werte nach

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4

Zur Kompilierung der technischen Datei ermächtigte Person

Name Russell Nicholson

Adresse Positec Power Tools (Europe)

POSITEC Qualitätsleiter
