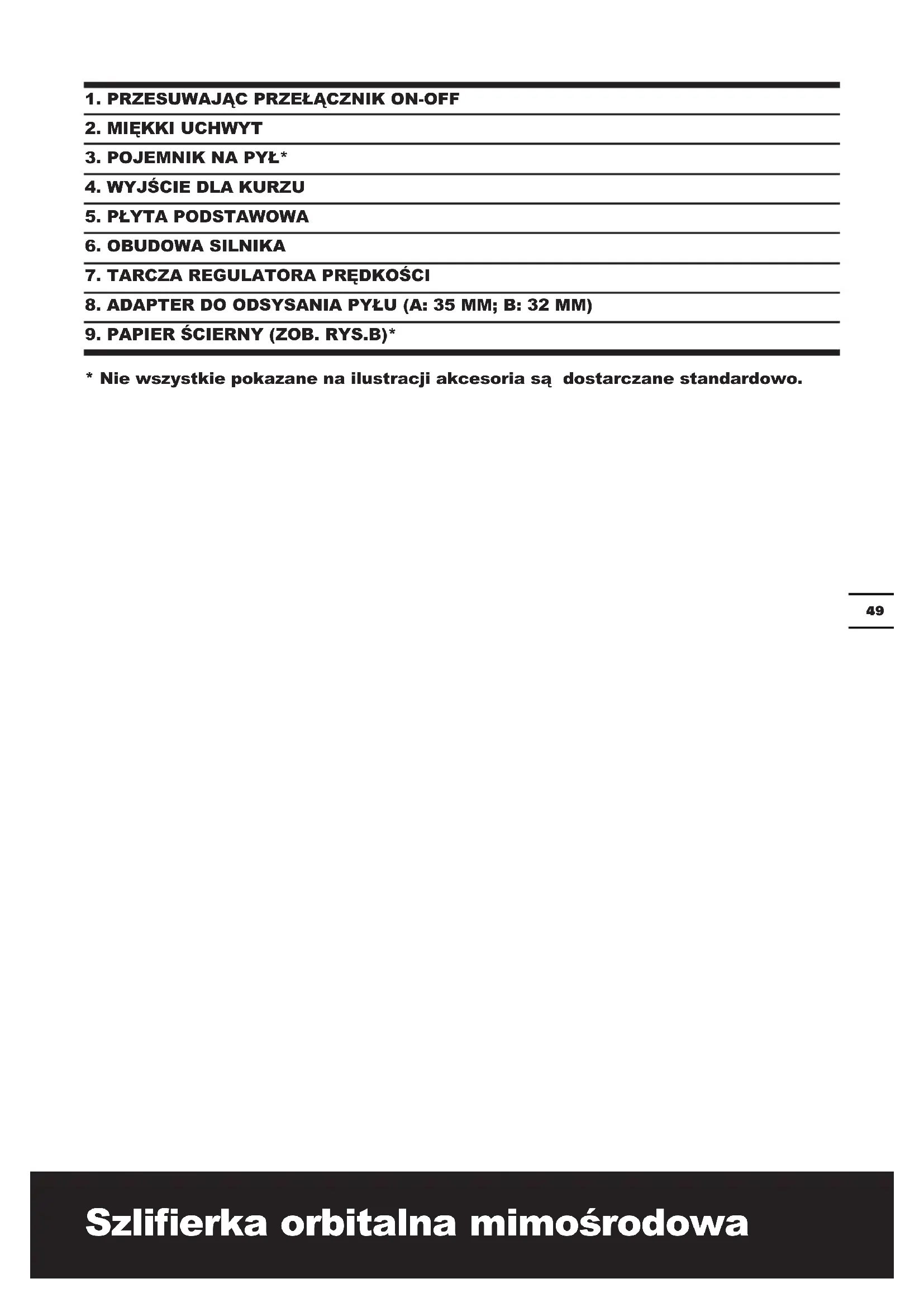

INSTRUKCJA OBSŁUGI WX653 WORX

Typ WX653/WX654 (650\~659- oznaczenie maszyny, typowe dla szlifierki oscylacyjno-obrotowej)

	WX653 WX654
Napięcie znamionowe: 220-240V~50/60Hz 230-240V~50Hz
Moc znamionowa:	360W	480W
Prędkość robocza bez obciążenia 7000-12000opm 4000-11000opm
Wielkość podstawy 125mm 150mm
Orbital średnica	2.5mm
Podwójna izolacja	☐ /II
Masa urządzenia 2.1kg 2.3kg

DANE DOTYCZĄCE HAŁASU I WIBRACJI

	WX653 WX654
Ważone ciśnienie akustyczne	L_PA : 78.6dB(A)	L_PA :83.4dB(A)
	K_PA : 3.0dB(A)	K_PA : 3.0dB(A)
Ważona moc akustyczna	L_WA : 89.6dB(A)	L_WA : 94.4dB(A)
	K_WA : 3.0dB(A)	K_WA : 3.0dB(A)
Gdy ciśnienie akustyczne przekracza 80dB(A), należy używać ochrony słuchu
Typowa wibracja ważona	a_h = 6.47m/s^2	a_h = 9.19m/s^2
	K = 1.5m/s^2	K = 1.5m/s^2

OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w

następujących przykładach i innych sposobach używania narzędzia:

Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.

Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne.

Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk

Ostrzeżenie: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy

wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomoc w minimalizacji narażenia na wibracje.

Należy ZAWSZE używać ostrych dług, wiertel i ostrzy

Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach)

Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.

Należy unikać używania narzędzi w temperaturach 10°C lub niższych

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

AKCESORIA

Pojemnik na pył 1

32mm Adapter do odsysania pyłu 1

35mm Adapter do odsysania pyłu 1

Papier ścierny na rzep, ziarnistość 60 3

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Wybierać klasę według rodzaju pracy, która ma być wykonana. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

SYMBOLE

Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami

Podwójna izolacja

Ostrzeżenie

Używać ochrony słuchu

Używać ochrony wzroku

Używać maski przeciwpyłowej

INSTRUKCJA OBSŁUGI

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje.

Użycie zgodne z przeznaczeniem

Narzędzie jest przeznaczone do szlifowania na sucho drewna, plastiku, metalu i wypełniaczy, jak również powierzchni malowanych. Narzędzia z elektronicznym sterowaniem są odpowiednie również do polerowania.

MONTAŻ SZLIFIERKI OBROTOWEJ

1. WYMIANA PŁYTY SZLIFIERSKIEJ (PATRZ RYS. A)

W celu wymiany płyty szlifierskiej zdjąć papier ścierny. Poluzować i zdjąć śrubę.

Uszkodzone płyty szlifierskie należy niezwłocznie wymienić.

2. WYMIANA PAPIERU ŚCIERNEGO

Przed przystąpieniem do jakiejkolwiek regulacji, serwisu lub konserwacji należy odłączyć wtyczkę od gniazdka zasilania.

W zależności od obrabianego materiału i pożądanego stopnia usunięcia materiału należy używać papieru ściernego o różnym stopniu ziarnistości:

- Używać gruboziarnistego papieru do szlifowania zgrubnego, średnioziarnistego do wygładzania obrabianego elementu oraz drobnoziarnistego do prac wykończeniowych.

- Im wyższa liczba, tym bardziej drobnoziarnisty papier. W przypadku szlifowania zgrubnego należy rozpocząć od niskiej ziarnistości (np. 60) i zmienić na wyższą liczbę (np. 120) do prac wykończeniowych.

B) WYMIANA PAPIERU ŚCIERNEGO (PATRZ RYS. B)

Podważzyć papier ścierny z boku i zdjąć z płyty szlifierskiej. Wyczyścić płytę w razie potrzeby. Docisnąć nowy papier ścierny do spodu płyty szlifierskiej. W celu zapewnienia optymalnego usuwania pyłu otwory papieru ściernego muszą być zbieżne z otworami płyty szlifierskiej.

PRACA

1. WŁĄCZANIE / WYŁĄCZANIE (PATRZ RYS. C)

Wcisnąć „I” na włączniku/wyłączniku w celu uruchomienia narzędzia.

Wcisnąć „0” na włączniku/wyłączniku w celu wyłączenia narzędzia.

2. REGULACJA PRĘDKOŚCI OBROTOWEJ (PATRZ RYS. D)

Przy użyciu regulatora prędkości (7) można ustawić pożadaną prędkość pracy narzędzia (także w trakcie jego pracy).

Wymagana prędkość zależy od obrabianego materiału i należy ją ustalić wykonując próbne szlifowanie.

Po dłuższym okresie pracy przy niskiej prędkości należy schłodzić narzędzie poprzez uruchomienie go przez ok. 3 minuty na biegu jałowym przy maksymalnej prędkości.

Szlifowanie	Grain		Ustawienie prędkości (opm)
	Szlifowanie zgrubne	Szlifowanie precyzyjne
Szlifowanie lakierów	180 400	8700~11000
Zdzieranie farby	40 120	9800~11000
Wykańczanie powłoki farby	120 120	7600~10000
Szlifowanie drewna	60 240	7600~11000
Obróbka forniru	180 400	8700~11000
Szlifowanie aluminium	80 240	7600~11000
Odrdzewianie metalu	40 120	9800~11000
Szlifowanie metalu i stali	120 240	9800~11000
Szlifowanie pleksiglasu	180 400	6500~8700

3. POJEMNIK NA PYŁ (PATRZ RYS. E, F) A) MOCOWANIE POJEMNIKA NA PYŁ (patrz rys. E)

Szlifierka jest wyposażona w pojemnik na pył. Aby go zamocować, wsunąć go na element wylotowy i upewnić się, że pojemnik zablokuje się w rowkach wylotu.

OSTROŻNIE: W celu uniemożliwienia przedostania się pyłu lub ciał obcych na twarz lub do oczu nigdy nie należy używać szlifierki bez prawidłowo zamocowanego pojemnika na zanieczyszczenia.

B) OPRÓŻNIANIE POJEMNIKA NA PYŁ (patrz rys. F)

Aby zapewnić większą wydajność, opróżniać pojemnik na pył co 5-10 minut. Umożliwi to lepszy przepływ powietrza przez pojemnik. Aby opróżnić pojemnik, zsunąć go z wylotu pyłu i wytrząsnąć pył z pojemnika.

4. UŻYWANIE ZŁĄCZKI DO USUWANIA ZANIECZYSZCZEŃ (PATRZ RYS. G)

Szlifierka jest wyposażona w dwa złącza wyciągu pyłu, przeznaczone do połączenia z rurą odkurzacza.

Jeśli rurka odkurzacza ma średnicę 35 mm, należy podłączyć złączkę do usuwania zanieczyszczeń o średnicy 35 mm (a) bezpośrednio do tylnego otworu szlifierki Jeśli wąż odkurzacza ma średnicę 32 mm, należy podłączyć złączkę o średnicy 32 mm (b) do tylnego otworu złączki 35 mm (a)

UWAGA: Pociągnąć złączkę pyłu, aby upewnić się, że jest dobrze zamocowana na wylocie pyłu.

5. POWIERZCHNIE SZLIFIERSKIE

Umieścić narzędzie z papierem ściernym na powierzchni do obróbki. Zapewnić jednakowy nacisk. Mniejszy nacisk szlifowania zwiększa możliwość szlifowania i chroni urządzenie oraz narzędzie szlifierskie. Zdolność usuwania oraz wzór szlifowania zależą głównie od wyboru papieru ściernego (uziarnienia) oraz prędkości płyty szlifierskiej i zastosowanego nacisku.

SZLIFOWANIE ZGRUBNE

Zastosować papier gruboziarnisty. Stosować jedynie lekki nacisk w celu zwiększenia stopnia usuwania materiału.

SZLIFOWANIE PRECYZYJNE

Zastosować papier drobnoziarnisty. Stosując

umiarkowany nacisk, wykonywać ruchy koliste urządzenia lub naprzemiennie wzdłużne i poprzeczne na obrabianym elemencie. Nie przechyląć urządzenia w celu uniknięcia przeszllifowania przez element (np. podczas szlifowania forniru). Po zakończeniu pracy wyłączyć urządzenie i zdjąć je z obrabianego elementu.

PORADY DOTYCZĄCE SZIFIERKI OSCYLACYJNEJ

Jeśli narzędzie zbytnio się nagrzewa, zwłaszcza gdy jest używane z mniejszymi prędkościami, ustawić prędkość na maksimum i pozwolić na 2-3 minutową pracę w celu schłodzenia silnika. Unikać przedłużonego użycia przy bardzo niskich prędkościach. Zawsze należy używać papieru odpowiedniego dla materiału, który ma być szlifowany.

Zawsze należy się upewniać, czy obrabiany przedmiot jest odpowiednio zabezpieczony.

Wszelkie ruchy materiału mogą wpłynąć na jakość wykończenia szlifu.

Uruchomić szlifierkę przed szlifowaniem i wyłączyć ją tylko po zakończeniu szlifowania. W celu uzyskania najlepszych rezultatów szlifować drewno w kierunku zgodnym z ziarnem.

Nie rozpoczynać szlifowania bez założonego papieru ściernego.

Nie dopuszczać do zużycia się papieru ściernego, gdyż może to uszkodzić płytę podstawową. Gwarancja nie obejmuje zużycia płyty podstawowej w normalnej eksploatacji.

Używać papieru gruboziarnistego do szlifowania chropowatych powierzchni, o średnim ziarnie do powierzchni a drobnego ziarna do ostatecznego wykańczania powierzchni. W razie konieczności, najpierw należy wykonać szlifowanie próbne na niepotrzebnym materiale.

Używać tylko dobrej jakości papier ścierny. Papier ścierny odpowiada za wydajność szlifowania, a nie siła, jaką wywiera się na narzędzie. Nadmierna siła zmniejszy wydajność szlifowania i spowoduje przeciążenie silnika.

Regularna wymiana papieru ściernego zapewni optymalną wydajność szlifowania.

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika.

Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy

je poddawać recyklingowi w odpowiednich zakładach. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My,

POSITEC Germany GmbH

Deklarujemy, że produkt,

Opis Szlifierka oscylacyjno-obrotowa WORX

oznaczenie maszyny, typowe dla szlifierki oscylacyjno-obrotowej)

Funkcja Usuwanie materiał

powierzchniowy przy użyciu czynnika ściernego

Jest zgodny z następującymi dyrektywami,

2006/42/EC

2004/108/EC

2011/65/EU

Normy są zgodne z

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4

Osoba upoważniona do kompilacji pliku

technicznego,

Nazwa Russell Nicholson

Adres Positec Power Tools (Europe)Ltd,

Menedżer jakości POSITEC
