MANUAL DE UTILIZARE WX653 WORX

1. SABLARE HÂRTIE (Consultați Fig.B)*

*Funcționează cu accesorii ale uneltelor oscilante produse de terți.

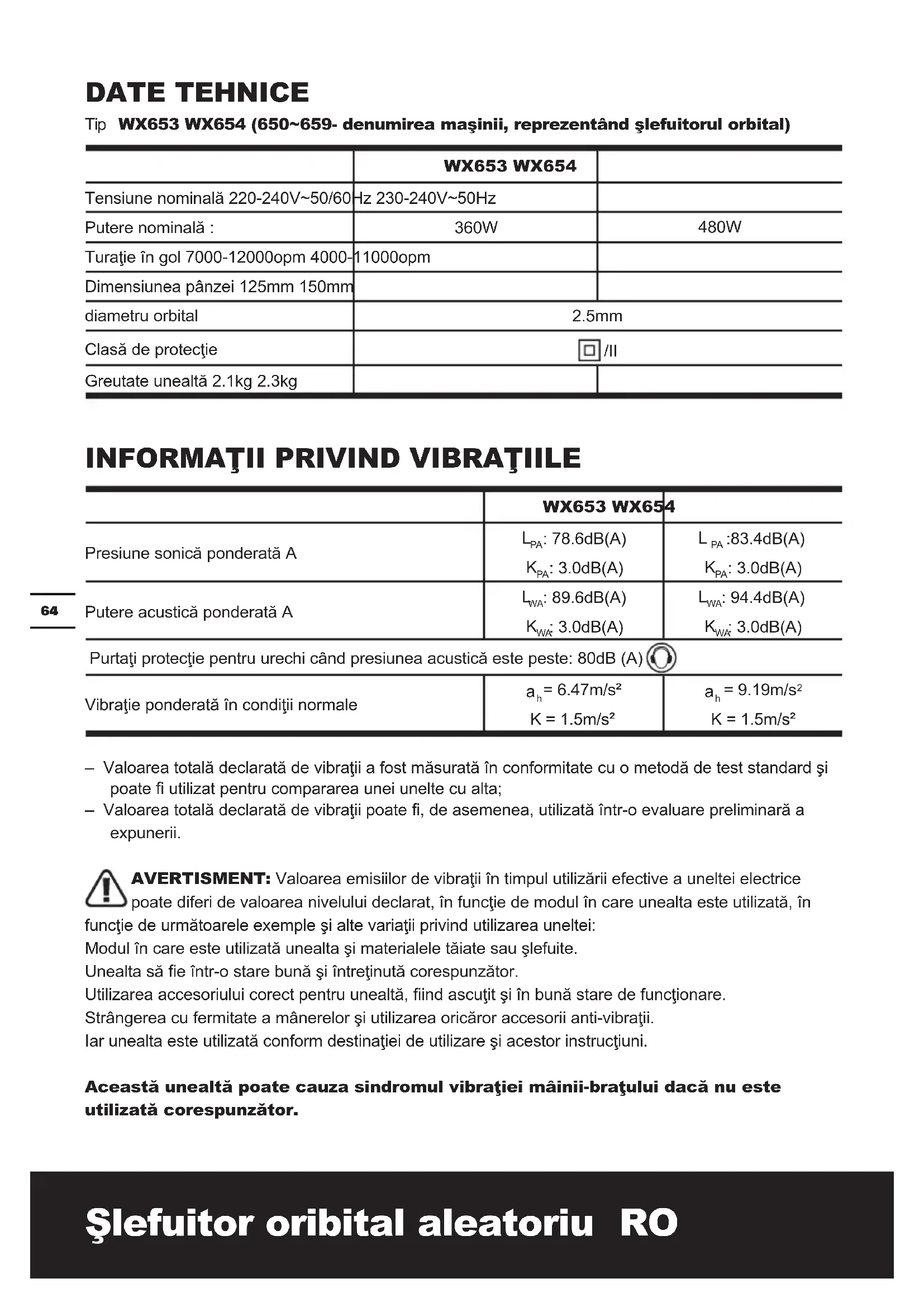

DATE TEHNICE

Tip WX653 WX654 (650\~659- denumirea maşinii, reprezentând şlefuitorul orbital)

	WX653 WX654
Tensiune nominală 220-240V~50/60	Hz 230-240V~50Hz
Putere nominală :	360W	480W
Turație în gol 7000-12000opm 4000-11000opm
Dimensiunea pânzei 125mm 150mm
diametru orbital	2.5mm
Clasă de protecție	☐ /II
Greutate unealtă 2.1kg 2.3kg

INFORMATII PRIVIND VIBRATIILE

	WX653 WX654
Presiune sonică ponderată A	L_PA : 78.6dB(A) K_PA : 3.0dB(A)	L_PA :83.4dB(A) K_PA : 3.0dB(A)
Putere acustică ponderată A	L_WA : 89.6dB(A) K_WA : 3.0dB(A)	L_WA : 94.4dB(A) K_WA : 3.0dB(A)
Purtați protectie pentru urechi când presiunea acustică este peste: 80dB (A) [IMAGE]
Vibratie ponderată în condiții normale	a_h = 6.47m/s^2 K = 1.5m/s^2	a_h = 9.19m/s^2 K = 1.5m/s^2

• Valoarea totală declarată de vibrații a fost măsurată în conformitate cu o metodă de test standard și poate fi utilizat pentru compararea unei unelte cu alta;
• Valoarea totală declarată de vibrații poate fi, de asemenea, utilizată într-o evaluare preliminară a expunerii.

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în functie de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau șlefuite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum mole când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acestar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrății.

Evitați utilizarea uneltelor la temperaturi de 10°C sau mai puțin.

Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

ACCESORII

Cutie De Colectare Praf 1

32mm Adaptor de aspirare 1

35mm Adaptor de aspirare 1

60 Granulatia hartiei de şlefuit clemă 3

80 Granulatia hartiei de şlefuit clemă 3

120 Granulatia hartiei de şlefuit clemă 3

125mm Placa de bază 1(doar pentru WX654)

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Utilizați accesorii de bună calitate, de la un producător cunoscut. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

SYMBOLS

Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instructiuni

Avertisement

Double insulation

Purtați echipament de protectie pentru ochi

Purtați echipament de protectție pentru urechi

Purtați mască de protecție contra prafului

INSTRUCTIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.

DESTINATIA DE UTILIZARE

Această mașină este destinată șlefuirii lemnului, plasticului, metalului și materialelor de umplere, precum și a suprafețelor vopsite. Mașinile cu control electronic sunt, de asemenea, adecvate pentru polizare.

ASAMBLAREA ŞLEFUITORULUI ROTATIV

1. ÎNLOCUIREA PLĂCII DE ȘLEFUIRE (Consultați Fig. A)

Pentru a înlocui placa de şlefuire, scoateți şmirghelul. Slăbiți și scoateți şurubul. Înlocuiți imediat plăcile de şlefuire deteriorate.

2. ÎNLOCUIREA ŞMIRGHELULUI

Scoateți ștecherul din priza de alimentare înainte de a efectua orice ajustări, operațiuni de service sau întreținere.

A) Selectarea şmirghelului

În funcție de materialul ce urmează a fi prelucrat și înlăturarea materialului dorit, trebuie utilizat şmirghel de calități diferite:

Utilizați şmirghel puternic abraziv pentru a şlefui finisajele dure, şmirghel cu abraziune medie pentru netezire și şmirghel fin pentru finisare-Cu cât granulația este mai mare, cu atât şmirghelul este mai fin. Pentru operații dure, începeți cu o granulație redusă. (de exemplu, granulație 60) și schimbați cu o granulație mai mare, mai fină (de exemplu, 120) pentru finisare.

B) Înlocuirea şmirghelului (Consultați Fig. B)

Ridicați şmirghelul din lateral și trageți-l de pe placa de şlefuire. Curățați placa de şlefuire, dacă este necesar. Apăsați şmirghelul nou pe partea inferioară a plăcii de şlefuire. Pentru a asigura extractția optimă a prafului, orificiile şmirghelului trebuie să coincidă cu cele ale plăcii de şlefuire.

OPERARE

1. PORNIREA / OFF (Consultati Fig. B)

Apăsați „I” pe butonul de pornire/oprire pentru a porni mașina.

Apăsați „0” pe butonul de pornire/oprire pentru a opri mașina.

2. CONTROL VARIABIL AL VITEZEI (Consultați Fig. D)

Cu butonul de turație variabilă (7), puteți selecta turația necesară (chiar și în timp ce mașina funcționează).

Turația necesară depinde de material și poate fi determinată prin testări practice.

După perioade îndelungate de lucru la turație redusă, permiteți mașinii să se răcească lăsând-o să funcționeze aproximativ 3 minute în gol la turație maximă.

Lucrare de sablare	Fibră		Setare turapie (opm)
	Sablare brută	Sablare de precizie
Sablare lăcuire	180 400	8700~11000
Îndepărtare vopsea	40 120	9800~11000
Lustruire vopsire	120 120	7600~10000
Sablare lemn	60 240	7600~11000
Prelucrare placaj	180 400	8700~11000
Sablare aluminiu	80 240	7600~11000
Îndepărtare rugină	40 120	9800~11000
Sablare metal°i opel	120 240	9800~11000
Sablare plexiglas	180 400	6500~8700

3. CUTIE DE COLECTARE PRAF (Consultați Fig. E,F)

A) Ataşarea cutiei de colectare a prafului (Consultați Fig. E)

Mașina dvs. de șlefuit este echipată cu o cutie de colectare a prafului. Pentru a o atașa, culisați cutia de colectare a prafului peste piesa protuberantă și aveți grijă ca să fixați cutia în ancoșele de pe piesa de ieșire a prafului.

ATENTIE: Pentru a preveni posibilitatea proiectării prafului de șlefuire sau a altor corpuri străine în fața sau ochii dumneavoastră, nu încercați niciodată să utilizați șlefuitorul fără cutia de praf corect instalată.

B) Golirea cutiei de colectare a prafului (Consultați Fig. F)

Pentru o exploatare mai eficientă a mașinii, goliți cutia de colectare a prafului la fiecare 5-10 minute. Acest demers va permite o circulație mai bună a aerului prin cutia de colectare.

Goliți cutia de colectare a prafului prin tragerea și îndepărtarea ei de pe piesa de extragere a prafului. După ce ați îndepărtat cutia de pe orificiul ieșire, scuturați praful din cutie.

4. UTILIZAREA ADAPTORULUI DE EXTRAGERE A PRAFULUI

(Consultați Fig. G)

Maşina dvs. de şlefuit este echipată cu două adaptoare de extragere a prafului, concepute pentru o conectare la tubul unui aspirator.

Dacă furtunul aspiratorului are o lungime de 35 mm, introduceți adaptorul pentru praf de 35 mm (a) direct în orificiul posterior de evacuare praf al șlefuitorului.

Dacă furtunul aspiratorului are o lungime de 32 mm, introducți adaptorul de 32 mm (b) în partea din spate a adaptorului de 35 mm (a).

Notă: Vă rugăm să trageți de adaptorul de praf pentru a vă asigura că este fixată bine pe orificiul de ieșire/extragere a prafului.

5. ŞLEFUIREA SUPRAFETELOR

Aşezati maşina cu şmirghelul montat pe suprafața care va fi prelucrată. Asigurați o presiune de şlefuire uniformă. O presiune de şlefuire mai mică mărește capacitatea de şlefuire și protejează maşina și unealta de şlefuire. Capacitatea de înlăturare și modelul de şlefuire sunt determinate în principal de selectia şmirghelului (granulația), turația plăcii de şlefuire și presiunea de aplicatie.

ŞLEFUIRE BRUTĂ

Atașați un şmirghel cu granulație mare. Aplicați doar o presiune de şlefuire ușoară pentru a

înlătura o cantitate mai mare de material.

ŞLEFUIRE FINĂ

Atașați un şmirghel cu granulație fină.Deplasați scula electrică apăsând-o moderat și executând cu aceasta mișcări circulare sau alternativ, transversale și longitudinale pe piesa de lucru. Pentru a evita crestarea piesei de lucru de exemplu a furnirului, nu înclinați greșit scula electrică.). După finalizarea lucrării, opriți mașina și ridicati-o de pe piesa prelucrată.

SFATURI PRIVIND UTILIZAREA INSTRUMENTULUI

Dacă echipamentul electric devine prea fierbinte, mai ales când este utilizat la turație mică, setați turația la maxim și rulați fără sarcină timp de 2-3 minute pentru răcirea motorului. Evitați funcționarea prelungită la turații foarte mici. Păstrați întotdeauna lama ascuțită.

Asigurați-vă întotdeauna că piesa de prelucrat este ținută sau fixată ferm pentru a împiedica mișcarea.

Orice mișcare a materialului poate afecta calitatea tăierii sau finisării șlefuirii.

Porniți unealta înainte de a începe lucrul și opriți-o doar când ați încheiat lucrul.

Nu începeti şlefuirea fără a fi fixat în prealabil şmirghelul adecvat.

Nu permiteți uzarea şmirghelului, în caz contrar acesta va deteriora plăcuța de şlefuire. Garanția nu acoperă uzura și ruperea plăcuței de şlefuire. Utilizați un şmirghel puternic abraziv pentru suprafețe dure, un şmirghel cu abraziune medie pentru suprafețe moderate și un şmirghel fin pentru finisare. Dacă este necesar, efectuați mai întâi un test pe un material scos din uz.

Aplicarea unei forțe excesive va reduce eficiența de lucru și va cauza suprasolicitarea motorului. Înlocuirea regulată a accesoriului va ajuta la menținerea unei eficiențe optime de lucru.

ÎNTRETINERE

Scoateți ștecherul din priza de alimentare înainte de a efectua orice ajustări, operațiuni de service sau

întreținere.

Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.

Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice. Ștergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mențineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru. Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică.

În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane cu calificare similară, pentru a evita orice pericol.

PROTECTIA MEDIULUI

Acest produs a fost marcat cu un simbol referitor la înlăturarea deșeurilor electrice și electronice. Acesta semnifică faptul

că produsul nu trebuie depus în același loc cu deșeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2012/19/EU. Ulterior va fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediul înconjurător și pentru sănătatea umană deoarece conțin substanțe periculoase.

DECLARATIE DE CONFORMITATE

Subsemnații,

POSITEC Germany GmbH

Declarăm că produsul,

Descriere WORX Şlefuitor orbital aleatoriu

Tip WX653 WX654 (650\~659- denumirea maşinii, reprezentând şlefuitorul orbital)

Functie Scoaterea materialul de suprafață utilizând un mediu abraziv

Respectă următoarele Directive:

2006/42/EC

2004/108/EC

2011/65/EU

Se conformează standardelor:

EN 55014-1

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

Persoana responsabilă pentru elaborarea fișei tehnice,

Nume Russell Nicholson

Adresa Positec Power Tools (Europe)
