HASZNÁLATI ÚTMUTATÓ WX653 WORX

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

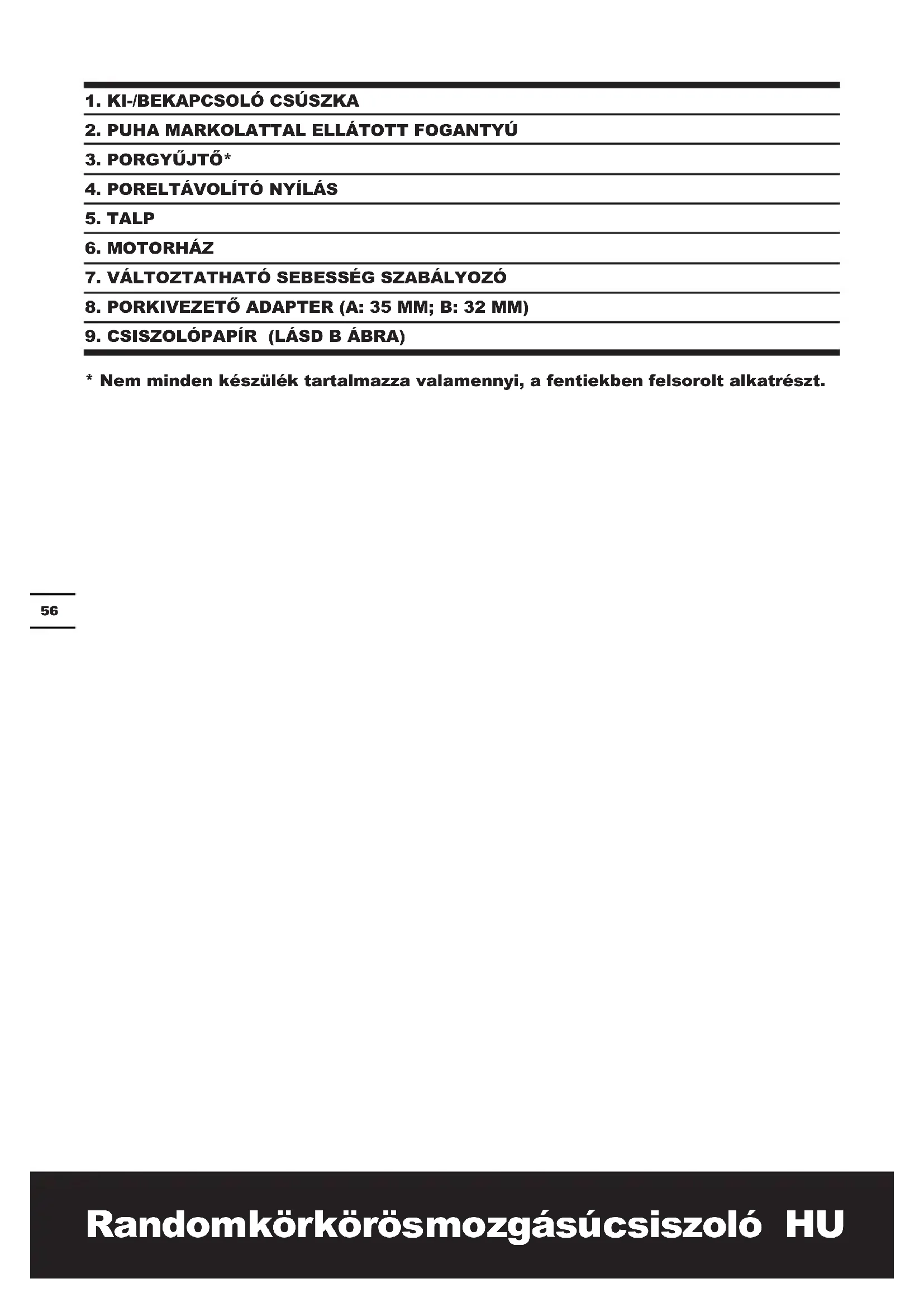

AZ ALKATRÉSZEK LISTÁJA

Típus WX653/WX654 (650\~659- a készülék megjelölése, excenteres csiszológépet jelöl)

	WX653 WX654
Nevleges feszultseg 220-240V~50/60Hz 230-240V~50Hz
Névleges teljesítmény	360W	480W
Névleges üresjárati fordulatszám 7000-12000opm 4000-11000opm
Fűrészlap mérete 125mm 150mm
Orbital átmérője	2.5mm
Védelmi osztály	☐ /II
A készülék súlya 2.1kg 2.3kg

ZAJ- ÉS REZGÉSADATOK

	WX653 WX654
A-súlyozású hangnyomásszint	L_PA : 78.6dB(A)	L_PA :83.4dB(A)
	K_PA : 3.0dB(A)	K_PA : 3.0dB(A)
A-súlyozású hangerő	L_WA : 89.6dB(A)	L_WA : 94.4dB(A)
	K_WA : 3.0dB(A)	K_WA : 3.0dB(A)
Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket : 80dB(A)
Tipikus súlyozott rezgés	a_h = 6.47m/s^2	a_h = 9.19m/s^2
	K = 1.5m/s^2	K = 1.5m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.

A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt ikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak ylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Kerülje az eszköz használatát 10°C vagy alacsonyabb hőmérsékleten.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

TARTOZÉKOK

PORGYÚJTÓ 1

32mm porelvezető adapter 1

35mm porelvezető adapter 1

60 grites öntapadós csiszolópapír 3

80 grites öntapadós csiszolópapír 3

120grites öntapadós csiszolópapír 3

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

SZIMBÓLUMOK

A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat

Dupla szigetelés

Figyelmeztetés

Viseljen szemvédőt

Viseljen fülvédöt

Viseljen pormaszkot

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el figyelmesen az ásokat.

Rendeltetés

A készülék fa, műanyag, fém és töltőanyag, például festett felületek száraz csiszolására szolgál. Az elektronikus vezérléssel ellátott készülékek polírozásra is használhatóak.

A CSISZOLÓGÉP ÖSSZESZERELÉSE

1. A CSISZOLÓLAP CSERÉJE (LÁSD A ÁBRA)

A csiszolólap cseréjéhez húzza ki a csiszolópapírt. Lazítsa meg és vegye ki a csavart. A sérült csiszolólapokat haladéktalanul cserélje ki.

2. A CSISZOLÓPAPÍR CSERÉJE

Mielött bármilyen beállítást, javítást vagy karbantartást végezne, húzza ki az áramból a készüléket.

A) A CSISZOLÓPAPÍR KIVÁLASZTÁSA

A megmunkálandó anyag függvényében különböző minőségű csiszolópapírok használata javasolt:

-Durva szemcséjű csiszolópapírt használjon a durva felülethet, közepeset a lesimításhoz, és finomat a munka befejezéséhez.

-Minél magasabb számú papírt választ, annál finomabb less a felület. Durva felület megmunkálásánál kezdjen alacsony számúval (pl. 60-assal), majd váltson magasabb számú, finomabb papírra (pl. 120-asra).

B) A CSISZOLÓPAPÍR CSERÉJE (LÁSD B ÁBRA)

Emelje meg a csiszolópapírt az oldalánál, és és húzza le a csiszolólapról. Ha szükséges, tisztítsa meg a csiszolólapot. Nyomja rá a csiszolópapírt a csiszolólap aljára. Az optimális porelvezetés érdekében a csiszolópapíron található lyukaknak illeszkedniük kell a csiszolólap lyukaihoz.

MÜKÖDTETÉS

1. BE-/KIKAPCSOLÁS (LÁSD C ÁBRA)

A készülék elindításához nyomja le az “ I ”-t a be-/kikapcsolón.

A készülék leállításához nyomja le a "0"-t a be-/kikapcsolón.

2. VÁLTOZTATHATÓ SEBESSÉG SZABÁLYOZÓ (LÁSD D ÁBRA)

A változtatható sebesség szabályozó (7) segítségével kiválasztható a szükséges sebesség (működés közben is).

A sebességet az anyag függvényében kell kiválasztani, és próbálkozással kell meghatározni. Miután hosszabb ideig dolgozott alacsony sebességen, hütse le a szerszámot úgy, hogy körülbelül 3 percig terhelés nélkül járatja maximális sebességen.

Csiszolás	Felület		Sebességbeállítás (ford./perc)
	Durva csiszolás	Finomc-siszolás
Politúr lecsiszolása	180 400	8700~11000
Festéklecsiszolás	40 120	9800~11000
Festés javítása	120 120	7600~10000
Fa csiszolása	60 240 7600	~11000
Furnérlemez csiszolása	180 400	8700~11000
Alumínium csiszolása	80 240	7600~11000
Rozsdacsiszolásafémről	40 120	9800~11000
Fém és acél csiszolása	120 240	9800~11000
Plexiüveg csiszolása	180 400	6500~8700

3. PORGYÚJTŐ (LÁSD E, F ÁBRA) A) CSATLAKOZTASSA A PORGYÚJTŐT(LÁSD E ÁBRA)

A csiszológép tartozéka egy porgyűjtő doboz. A felhelyezéshez csúsztassa a porgyűjtőt a kimenetre, és ellenőrizze, hogy a porgyűrtő bekattanjon a kimenet vájataiba.

FIGYELMEZTETÉS: Soha ne használja a csiszológépet megfelelően felszerelt porgyűjtő nélkül! Így elkerülheti, hogy por vagy valamilyen idegen test az arcára vagy a szemébe csapódjon.

B) A PORGYÚJTŐ ÚRÍTÉSE (Lásd F ábra)

A hatékonyabb működés érdekében 5-10 percenként ürítse ki a ciklonos porgyűjtőt. Így a levegő jobban tud áramolni a dobozban. A porgyűjtő kiürítéséhez húzza ki a porgyűjtőt a poreltávolító kimenetből, és rázza ki a port.

4. A PORELVEZETŐ ADAPTER HASZNÁLATA (Lásd G ábra)

A csiszológépet két poreltávolító adapterrel szerelték fel, ezekhez porszívó csatlakoztatható. Ha a porszívócső 35 mm-es, helyezze be a 35mm-es poradaptertert (a) közvetlenül a csiszoló hátsó porkivezetőjébe (Lásd E ábra).

Ha a porszívócső 32 mm-es, helyezze be a 32 mm-es adaptert (b) a 35 mm-es adapter végébe (a) (Lásd F ábra).

MEGJEGYZÉS: Húzza meg a poreltávolító adaptert, és ellenőrizze, hogy szorosan rögzül-e a porkimenetre.

5. FELÜLETEK CSISZOLÁSA

Helyezze rá a gép teljes felületét a megmunkálni kívánt felületre. Egyenletes nyomást gyakoroljon a készülékre. Ha kisebb nyomást gyakorol rá, nő a készülék csiszolókapacitása, és ezzel kíméli a szerszámot. A csiszolókapacitás és a csiszolási minta nagyrészt a kiválasztott csiszolópapírtól (szemcseméret), a sebességtől és a nyomástól függ.

DURVA CSISZOLÁS

Helyezzen fel durva szemcséjű csiszolópapírt. Csak finom nyomást gyakoroljon a készülékre, hogy több anyagot eltávolíthasson.

FINOMCSISZOLÁS

Helyezzen fel finom szemcséjű csiszolópapírt. Közepes nyomást gyakorolva körkörös mozdulatokkal, esetleg hosszanti és keresztirányban vezesse végig a készüléket a munkadarabon. Ne döntse meg a gépet, hogy át ne csiszolja a munkadarabot (pl. furnér csiszolásakor). Miután befejezte a munkát, kapcsolja ki a készüléket, és emelje fela munkadarabról.

TANÁCSOK A SZERSZÁMMAL VÉGZETT MUNKÁHOZ

Amennyiben a szerszám túlságosan felmelegedik, különösen, ha alacsony sebességen használta, állítsa maximális sebességre, és járassa terhelés nélkül 2-3 percig a motor lehülése érdekében. Kerülje a hosszantartó használatot alacsony sebességen. A penge mindig legyen éles.

Az elmozdulás megelőzése érdekében mindig ellenőrizze, hogy a munkadarab szilárdan rögzítve legyen.

Az anyag elmozdulása befolyásolhatja a vágott vagy csiszolt felület minőségét.

A szerszámot a munka megkezdése előtt indítsa el, és csak a munka befejezése után kapcsolja ki. Ne kezdje el a csiszolást anélkül, hogy a csiszolópapírt behelyezte volna.

Ne hagyja, hogy a csiszolópapír elkopjon: ez károsítja a csiszolópárnát. A garancia nem terjed ki a csiszolópárna elkopására és törésére.

Durva felületek csiszolásához használjon durva szemcséjű csiszolópapírt, közepesen durva felületekhez közepes szemcséjű csiszolópapírt, a finom felületekhez és finommunkához pedig finom szemcséjű csiszolópapírt. Ha szükséges, először végezzen próbacsiszolást egy maradék anyagon.

A túl nagy erőkifejtés csökkenti a munka hatékonyságát, és túlterheli a motort. Az alkatrész rendszeres cseréjével biztosíthatja a munka maximális hatékonyságát.

KARBANTARTÁS

Bármilyen állítás, javítás vagy karbantartási művelet előtt húzza ki a kábelt a konnektorból.

A szerszámot nem szükséges megkenni vagy karbantartani.

A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen.

A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.

Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó:

POSITEC Germany GmbH

Kijelenti, hogy a termék

Leírás WORX Excenteres csiszológép

Típus WX653/WX654 (650\~659- a

készülék jelölése, excenteres csiszológépet jelöl)

Funkció A felületi anyag eltávolítása dörzsanyag segítségével

Megfelel a következő irányelveknek:

2006/42/EC

2004/108/EC

2011/65/EU

Az alábbi normáknak:

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4
