NÁVOD NA OBSLUHU 63581001 LEITZ

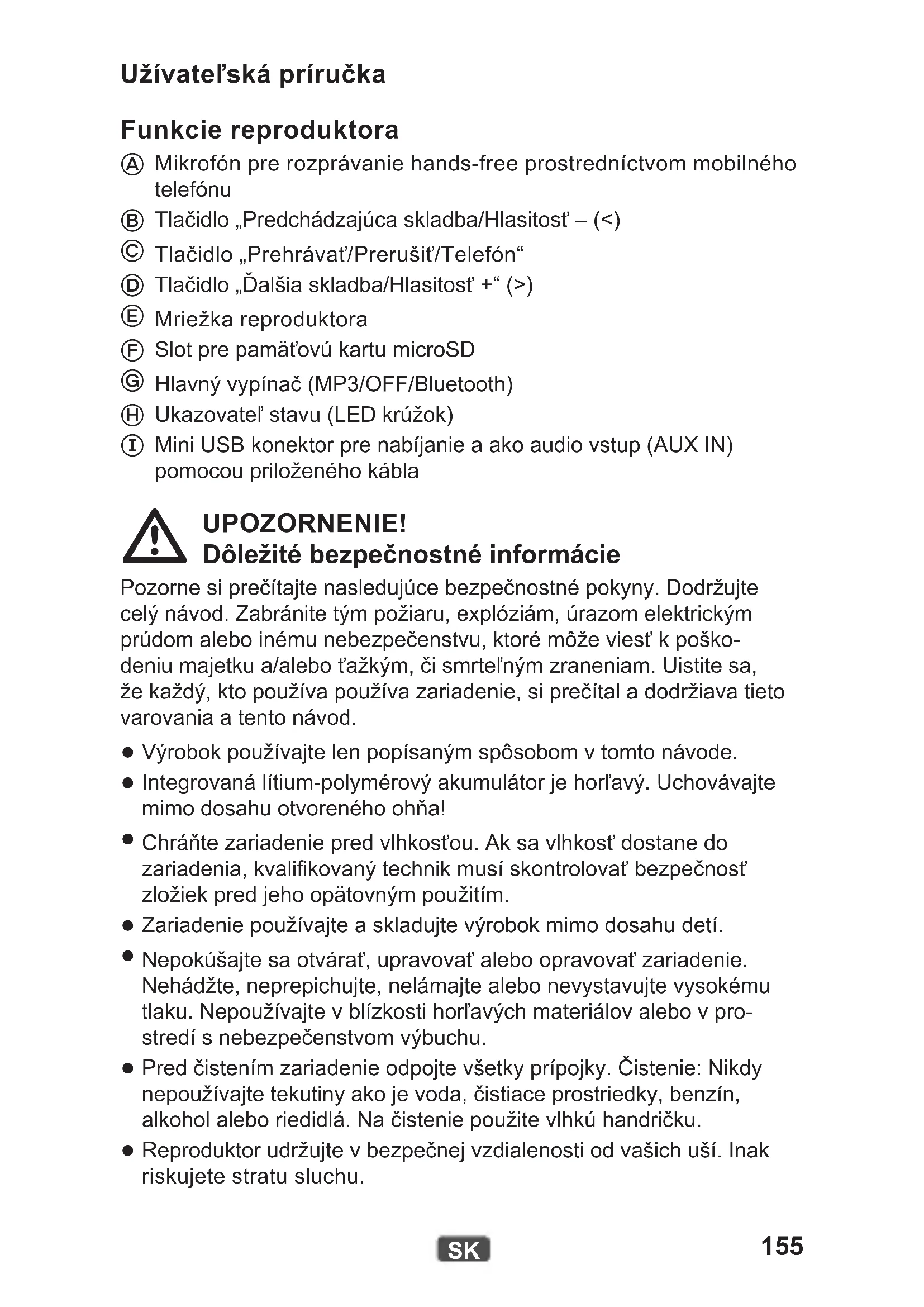

Užívateľská príručka Funkcie reproduktora

Mikrofón pre rozprávanie hands-free prostredníctvom mobilného telefónu

Tlačidlo „Predchádzajúca skladba/Hlasitosť – (<)

Tlačidlo „Prehrávať/Prerušiť/Telefón“

Tlačidlo „Ďalšia skladba/Hlasitosť +“ (>)

Slot pre pamäťovú kartu microSD

Ukazovateľ stavu (LED krúžok)

Mini USB konektor pre nabíjanie a ako audio vstup (AUX IN) pomocou priloženého kábla UPOZORNENIE! Dôležité bezpečnostné informácie Pozorne si prečítajte nasledujúce bezpečnostné pokyny. Dodržujte celý návod. Zabránite tým požiaru, explóziám, úrazom elektrickým prúdom alebo inému nebezpečenstvu, ktoré môže viesť k poško- deniu majetku a/alebo ťažkým, či smrteľným zraneniam. Uistite sa, že každý, kto používa používa zariadenie, si prečítal a dodržiava tieto varovania a tento návod.

Výrobok používajte len popísaným spôsobom v tomto návode.

Integrovaná lítium-polymérový akumulátor je horľavý. Uchovávajte mimo dosahu otvoreného ohňa!

Chráňte zariadenie pred vlhkosťou. Ak sa vlhkosť dostane do zariadenia, kvalikovaný technik musí skontrolovať bezpečnosť zložiek pred jeho opätovným použitím.

Nepokúšajte sa otvárať, upravovať alebo opravovať zariadenie. Nehádžte, neprepichujte, nelámajte alebo nevystavujte vysokému tlaku. Nepoužívajte v blízkosti horľavých materiálov alebo v pro- stredí s nebezpečenstvom výbuchu.

Pred čistením zariadenie odpojte všetky prípojky. Čistenie: Nikdy nepoužívajte tekutiny ako je voda, čistiace prostriedky, benzín, alkohol alebo riedidlá. Na čistenie použite vlhkú handričku.

Nabíjanie vnútorného akumulátora Pred prvým použitím musí byť akumulátor úplne nabitý (cca. 2 hodiny).

1. Uistite sa, že je prístroj vypnutý (ukazovateľ stavu nesvieti).

2. Použite dodávaný kábel pre pripojenie mini-USB konektora k USB

portu počítača alebo k voliteľnému zdrojovému USB adaptéru. Ukazovateľ stavu počas nabíjania svieti načerveno. Vypne sa, keď sa nabíjanie ukončí. Význam indikátora stavu Farba Stav Význam Zelená Bliká karta microSD zvolená pre prehrávanie MP3 Svieti Prehrávanie karty microSD prerušené alebo aktívny vstup AUX IN Modrá Bliká Spojenie Bluetooth Modrá/ červená Bliká Režim párovania Bluetooth aktívny Červená Bliká Batéria je vybitá Svieti Batéria sa nabíja Nesvieti Batéria je plne nabitá157

Párovanie reproduktora so zariadením Ak ste už spárili reproduktory so zariadením, zvyčajne stačí zapnúť obe zariadenia. V opačnom prípade vykonajte nasledujúce kroky.

1. Posuňte hlavný vypínač do polohy Bluetooth.

Zatiaľ čo reproduktor hľadá už spárované zariadenie, indikátor stavu blikne 6 krát modrým svetlom. Ak nie je nájdené žiadne zariadenie, stav indikátora bude striedavo blikať na modro a na červeno.

2. Aktivujte režim vyhľadávania na druhom zariadení. (V prípade

4. Ak sa zobrazí výzva, zadajte „0000“ ako kód alebo heslo.

Hneď ako sa vytvorí spojenie, indikátor stavu bude stále svietiť na modro. Reprodukciu zvuku a ovládanie sa teraz vykonávajú cez reproduktor. Poznámka: Spárované zariadenie spojené cez Bluetooth pracuje podľa podporovaných protokolov. Napríklad Smartphoney zvyčajne používajú protokoly HFP (Hands-free Prole) a A2DP (Advanced Audio Distribution Prole). Preto sa v tomto prípade dajú cez reproduktor ovládať hovory a kontrolovať reprodukcie zvuku. Pri MP3 prehrávači s A2DP sa dá prehrávať len zvuk a pri jednoduchom mobilnom telefóne sa dajú ovládať len hovory.158

Prehrávanie audio súborov z pamäťovej karty microSD. Tento výrobok môžete používať na prehrávanie zvukových súborov formátu MP3 a WAV uložených na pamäťovej karte microSD.

1. Vložte kartu microSD do slotu karty, až kým nezapadne na svoje

miesto. Pri vkladaní sa ubezpečte, že kontakty sú smerom nahor.

2. Posuňte hlavný vypínač do polohy MP3.

Na ovládanie audio reproduktora používajte tlačidlá na repro- duktore. Ovládanie reprodukcie zvuku Reprodukcia zvuku prostredníctvom Bluetooth alebo karty microSD a dá ovládať nasledovným spôsobom: Cieľ Činnosť Štart/zastavenie prehrávania Stlačte tlačidlo “Prehrávať/Prerušiť/Telefón”. Prejsť na ďalšiu skladbu Stlačte tlačidlo so šípkou vpravo (>). Prejsť na predchádzajúcu skladbu Stlačte tlačidlo so šípkou vľavo (<). Nastaviť hlasitosť Stlačte a podržte tlačidlo s príslušnou šípkou (< alebo >). Prepnite medzi kartou microSD a vstupom AUX IN Stlačte tlačidlo “Prehrávať/Prerušiť/Telefón” asi na dve sekundy.159

Reprodukcia zvuku cez káblové pripojenie Môžete tiež použiť reproduktor, ak váš zvukový zdroj nemá Blue- tooth, alebo spojenie Bluetooth nie je k dispozícii. Použite priložený kábel určený na tento účel.

4. Používajte váš zvukový zdroj ako obvykle na ovládanie prehrá-

vania. Ak chcete nastaviť hlasitosť, použite tlačidlá so šípkami, ako je vysvetlené nižšie. Poznámka: Reproduktor nemôže ovládať zvukový zdroj cez káblové pripojenie. Prehráva len zvukový signál, ktorý prijíma cez kábel. Ovládanie mobilných hovorov Ak hovor prichádza na váš spárovaný mobilný telefónu, cez repro- duktor znie tón prichádzajúceho hovoru. Aj na vašom mobilnom tele- fóne môže znieť prichádzajúci hovor v závislosti od jeho nastavení. V nasledujúcej tabuľka sú úkony, ktoré môžete v takomto prípade robiť s reproduktorom. Cieľ Činnosť Prijať prichádzajúci hovor Stlačte tlačidlo “Prehrávať/Prerušiť/Telefón”. Odmietnuť prichádzajúci hovor Stlačte tlačidlo “Prehrávať/Prerušiť/Telefón” asi na dve sekundy. Ukončiť hovor Stlačte tlačidlo “Prehrávať/Prerušiť/Telefón”. Opätovné vytočenie Tlačidlo “Prehrávať/Prerušiť/Telefón” stlačte dvakrát rýchlo za sebou. Keď prichádza hovore, zatiaľ čo sa zvuk prehráva cez reproduktor, signál prehrávania slabne. Audio prehrávanie sa zastaví a bude počuť len hovor. Po ukončení hovoru sa prehrávanie obnoví a signál prehrávanie sa opäť zosilní.160

Riešenie problémov Poznámka: Reproduktor sa pokúsi obnoviť spojenie s posledným spárovaným zariadením. Ak sa chcete pripojiť k iným zariadeniam, ktoré ste už spárovali, toto zariadenie spárte ešte raz (pozrite „Páro- vanie reproduktora so zariadením” na strane 157). Problém Riešenie Pripojenie Bluetooth sa stratilo. Pravdepodobne ste prekročili dosah. Opäť premiestnite obe zariadenia bližšie k sebe. Vypnite a zapnite reproduktor. Spojenie by malo obnoviť. Uistite sa, že žiadne iné zapnuté zariadenie Bluetooth, bezdrôtové zariadenia alebo iné zariadenia v tejto zóne nerušia spojenie. V prípade potreby takého zariadenia vypnite. Zvuk nie je čistý alebo nie je žiadny zvuk. Vypnite a zapnite reproduktor. Vypnutie ekvalizér vášho zariadenia. Uistite sa, že úroveň hlasitosti reproduktora nie je príliš vysoká. Žiadny zvuk z reproduktora. Uistite sa, že zariadenie Bluetooth podporuje prol A2DP. Uistite sa, že obe zariadenia sú spárované. Vypnite a zapnite reproduktor. Spojenie by malo obnoviť. Hlasitosť sa nedá nastaviť. Zmeňte hlasitosť na druhom zariadení. Nabite vnútorný akumulátor. Nesvietia žiadne LED diódy. Ubezpečte sa, že hlavný vypínač ja v polohe Bluetooth alebo MP3. Nabite vnútorný akumulátor. Volanie sa neukazuje na reproduktore. Uistite sa, že je váš mobilný telefón protokolom HFP. Uistite sa, že obe zariadenia sú spárované. Vypnite a zapnite reproduktor. Spojenie by malo obnoviť. Prehrávanie zvuku sa neobnoví po ukončení hovoru. Stlačte tlačidlo „Prehrávať/Prerušiť/Telefón“, ak chcete pokračovať v prehrávaní. Prehrávanie sa nedá ovládať cez reproduktor. Uistite sa, že váš mobilný telefón je vybavený protokolom AVRCP.161

Technické údaje Menovitý výstupný výkon 2,5 W Maximálny výstupný výkon 3 W Hladina akustického tlaku (1 kHz) 86 dB, ±3 dB Frekvenčná charakteristika 100 Hz – 20 kHz Kompatibilita Bluetooth Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 Pracovný rozsah Bluetooth max. 10 m (Class 2) Maximálna kapacita pamäťovej karty microSD 32 GB Podporované audio formáty súborov MP3, WAV Kapacita akumulátora 400 mAh Doba prevádzky pri plne nabitom akumulátore cca. 6 hodiny Doba nabíjania cca. 2 hodiny Prípustná teplota okolia (prevádzka) 0–40 °C Prípustná teplota okolia (skladovanie) 0–40 °C Rozmery (V × Ø) 54 mm × 60 mm Hmotnosť 235 g162

Informácia o elektromagnetickej kompatibilite Tento prístroj bol testovaný na dodržanie hraničných hodnôt podľa Smernice o EMC 2004/108/ES Európskeho spoločenstva. Tieto hraničné hodnoty zaručujú primeranú ochranu proti škodlivému rušeniu v obytných oblastiach. Ak toto zariadenie nie je inštalované a prevádzkované v súlade s týmto návodom, môže to spôsobiť škodlivé rušenie rozhlasového alebo televízneho príjmu, alebo nepriaznivo ovplyvňovať iné elektronické zariadenia. Na spojenie medzi komponentmi používajte iba tienený kábel, aby sa zabránilo takémuto rušeniu. Pri nedodržaní zaniká oprávnenie na prevádzku tohto zariadenia. Likvidácia Prečiarknutý kontajner znamená, že tento výrobok sa nesmie vyhadzovať do domového odpadu (netriedený odpad). Ste povinní likvidovať staré elektronické zaria- denia a prázdne batérie/akumulátory na miestach na to určených štátom. Likvidácia je pre vás zdarma. Viac informácií získate na mestskej alebo obecnej správe alebo v obchode, kde ste výrobok zakúpili.163
