NAUDOJIMO INSTRUKCIJA 63581001 LEITZ

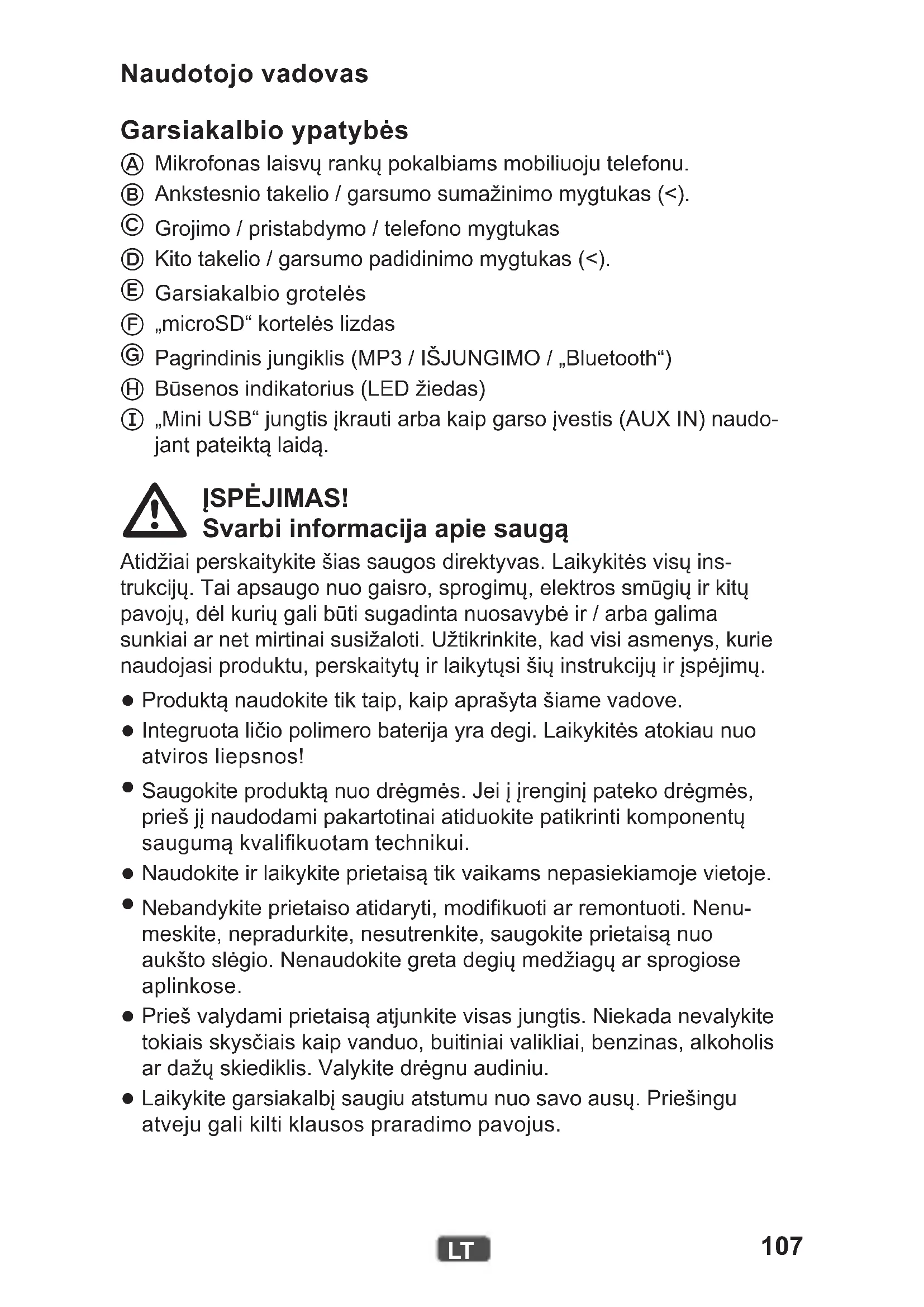

Naudotojo vadovas Garsiakalbio ypatybės

Mikrofonas laisvų rankų pokalbiams mobiliuoju telefonu.

Ankstesnio takelio / garsumo sumažinimo mygtukas (<).

Garsiakalbio grotelės

„microSD“ kortelės lizdas

Būsenos indikatorius (LED žiedas)

„Mini USB“ jungtis įkrauti arba kaip garso įvestis (AUX IN) naudo- jant pateiktą laidą. ĮSPĖJIMAS! Svarbi informacija apie saugą Atidžiai perskaitykite šias saugos direktyvas. Laikykitės visų ins- trukcijų. Tai apsaugo nuo gaisro, sprogimų, elektros smūgių ir kitų pavojų, dėl kurių gali būti sugadinta nuosavybė ir / arba galima sunkiai ar net mirtinai susižaloti. Užtikrinkite, kad visi asmenys, kurie naudojasi produktu, perskaitytų ir laikytųsi šių instrukcijų ir įspėjimų.

Produktą naudokite tik taip, kaip aprašyta šiame vadove.

Integruota ličio polimero baterija yra degi. Laikykitės atokiau nuo atviros liepsnos!

Saugokite produktą nuo drėgmės. Jei į įrenginį pateko drėgmės, prieš jį naudodami pakartotinai atiduokite patikrinti komponentų saugumą kvalikuotam technikui.

Naudokite ir laikykite prietaisą tik vaikams nepasiekiamoje vietoje.

Nebandykite prietaiso atidaryti, modikuoti ar remontuoti. Nenu- meskite, nepradurkite, nesutrenkite, saugokite prietaisą nuo aukšto slėgio. Nenaudokite greta degių medžiagų ar sprogiose aplinkose.

Prieš valydami prietaisą atjunkite visas jungtis. Niekada nevalykite tokiais skysčiais kaip vanduo, buitiniai valikliai, benzinas, alkoholis ar dažų skiediklis. Valykite drėgnu audiniu.

Laikykite garsiakalbį saugiu atstumu nuo savo ausų. Priešingu atveju gali kilti klausos praradimo pavojus. m108

Vidinio akumuliatoriaus įkrovimas Prieš naudojant pirmą kartą akumuliatorius turi būti pilnai įkrautas (maždaug 2 val.).

1. Įsitikinkite, kad produktas yra išjungtas (būsenos indikatorius

2. Naudokite pateiktą laidą, norėdami prijungti mini USB jungtį prie

kompiuterio USB prievado arba pasirinktinio USB maitinimo adapterio. Įkrovimo metu būsenos indikatorius šviečia raudonai. Kai įkrovimo eigos procesas baigsis, indikatorius užges. Būsenos indikatoriaus reikšmė Spalva Būklė Reikšmė Žalia Mirksi “microSD” kortelė pasirinkta MP3 turiniui atkurti Šviečia nemirksėdami “microSD” atkūrimas pristabdytas arba aktyvi įvestis AUX IN Mėlyna Mirksi Nustatytas “Bluetooth” ryšys Mėlyna / raudona Mirksi Aktyvus “Bluetooth” suporavimo režimas Raudona Mirksi Akumuliatorius išsekęs Šviečia nemirksėdami Akumuliatorius įkraunamas Išjungti Akumuliatorius pilnai įkrautas109

Garsiakalbis yra suporuojamas su prietaisu Jei jau suporavote garsiakalbį su prietaisu, paprastai to užtenka, kad būtų galima įjungti abu prietaisus įprastai. Priešingu atveju, atlikite tokius veiksmus.

1. Pastumkite pagrindinį jungiklį į padėtį „Bluetooth“.

Kai garsiakalbis ieško jau suporuotų įrenginių, būsenos indika- torius 6 kartus sublyksi mėlynai. Jei neaptinkama jokio įrenginio, būsenos indikatorius pakaitomis blyksi raudonai ir mėlynai.

2. Suaktyvinkite paieškos režimą kitame prietaise. (Jei reikia, infor-

macijos ieškokite kito prietaiso vadove.)

3. Kai garsiakalbis parodomas kaip aptiktas prietaisas („Leitz

6358“), jį pasirinkite.

4. Jei bus prašoma, kaip kodą ar slaptažodį įveskite „0000“.

Kai užmezgamas ryšys, būsenos indikatorius nemirksėdamas šviečia mėlynai. Dabar garsas atkuriamas ir valdomas per gar- siakalbį. Pastaba: Su „Bluetooth“ suporuotas prietaisas veikia pagal palaikomus protokolus. Pavyzdžiui, išmanieji telefonai paprastai naudoja HFP (laisvų rankų prolį) ir (A2DP) (patobulintą garso paskirstymo prolį). Todėl tokiu atveju per garsiakalbį gali būti transliuojami ir skambučiai, ir valdomas garso atkūrimas. Su MP3 grotuvu su A2DP veiks tik garso atkūrimas, su paprastu mobiliuoju telefonu bus galima valdyti tik skambučius.110

Garso failų atkūrimas iš „microSD“ kortelės Galite naudoti šį gaminį „microSD“ kortelėje įrašytiems MP3 ir WAV formato garso failams atkurti.

1. Įstatykite „microSD“ kortelę į lizdą užksuodami ją. Įstatydami

kortelę, įsitikinkite, kad kontaktai nukreipti žemyn.

2. Pastumkite pagrindinį jungiklį į padėtį „MP3“.

Garso atkūrimui valdyti naudokite ant garsiakalbio esančius mygtukus. Garso atkūrimo valdymas Garso atkūrimą „Bluetooth“ ryšiu arba iš „microSD“ kortelės galima valdyti šiuo būdu: Ką norite padaryti Ką turėtumėte padaryti Paleisti / sustabdyti atkūrimą Nuspauskite grojimo / pristabdymo / telefono mygtuką. Peršokti į kitą takelį Nuspauskite dešiniosios rodyklės mygtuką (>). Peršokti į ankstesnį takelį Nuspauskite kairiosios rodyklės mygtuką (>). Reguliuoti garsumą Nuspauskite ir palaikykite atitinkamą rodyklės mygtuką (< arba >). Perjungti “microSD” kortelę ir AUX IN Nuspauskite ir dvi sekundes palaikykite grojimo / pristabdymo / telefono mygtuką.111

Garso atkūrimas laidine jungtimi Taip pat galite naudoti garsiakalbį, jei jūsų garso šaltinis „Bluetooth“ jungties neturi arba „Bluetooth“ ryšio nėra. Šiam tikslui naudokite pridėtą laidą.

1. Prijunkite ausines arba garso šaltinio linijos išvestį prie mažo 3,5

2. Prijunkite mažą „mini USB“ laido kištuką prie garsiakalbio „mini

3. Pastumkite pagrindinį jungiklį į padėtį „MP3“.

4. Naudokite savo garso šaltinį atkūrimui valdyti kaip įprastai.

Norėdami valdyti garsumą, naudokite toliau nurodytus rodyklių mygtukus. Pastaba: Garsiakalbio negalima valdyti garso laidu per garso jungtį. Jis atkuria tik garso signalą, gautą per laidą. Mobiliojo telefono skambučių valdymas Kai į suporuotą mobilųjį telefoną gaunamas įeinantis skambutis, iš garsiakalbio pasigirsta įeinančio skambučio signalas. Jūsų mobilusis telefonas, priklausomai nuo jo nustatymų, taip pat gali suskambėti. Lentelėje toliau pavaizduota, ką galite daryti su garsiakalbiu tokioje situacijoje. Ką norite padaryti Ką turėtumėte padaryti Atsiliepimas į įeinantį skambutį Nuspauskite grojimo / pristabdymo / telefono mygtuką. Įeinančio skambučio atmetimas Nuspauskite ir dvi sekundes palaikykite grojimo / pristabdymo / telefono mygtuką. Skambučio užbaigimas Nuspauskite grojimo / pristabdymo / telefono mygtuką. Perskambinti Du kartus greitai nuspauskite grojimo / pristabdymo / telefono mygtuką. Kai skambutis priimamas, kai per garsiakalbį grojamas garso įrašas, grojamas signalas pritildomas. Garso atkūrimas sustabdomas, ir gir- dėsis tik skambučio garsas. Kai skambutį baigiate, garso atkūrimas bus tęsiamas ir garsas vėl bus pagarsintas.112

Trikčių diagnostika Pastaba: Garsiakalbis bando atstatyti ryšį su paskutiniu suporuotu prietaisu. Norėdami prijungti kitą anksčiau suporuotą įrenginį, supo- ruokite tą įrenginį dar kartą (žr. „Garsiakalbis yra suporuojamas su prietaisu“ 109 psl.). Problema Sprendimas „Bluetooth“ ryšys nutrūko. Atstumas gali būti per didelis. Perkelkite abu prietaisus arčiau vienas kito. Išjunkite ir vėl įjunkite garsiakalbį. Ryšys turėtų būti nustatytas pakartotinai. Įsitikinkite, kad nėra jokių kitų „Bluetooth“ prietaisų, belaidžio ryšio prietaisų ar kitų prietaisų, kurie galėtų trukdyti ryšiui toje vietoje. Jei reikia, tokius prietaisus išjunkite. Garsas neaiškus arba garso išvis nėra. Išjunkite ir vėl įjunkite garsiakalbį. Išjunkite prietaiso glodintuvą. Įsitikinkite, kad garsiakalbis atsuktas ne per garsiai. Iš garsiakalbio garso nesigirdi. Įsitikinkite, kad jūsų „Bluetooth“ prietaisas palaiko A2DP. Įsitikinkite, kad abu prietaisai yra suporuoti. Išjunkite ir vėl įjunkite garsiakalbį. Ryšys turėtų būti nustatytas pakartotinai. Garsumo reguliuoti neįmanoma. Pakeiskite kito prietaiso garsumą. Vidinio akumuliatoriaus pakeitimas. Neužsidega LED indikatoriai. Įsitikinkite, kad pagrindinis mygtukas yra MP3 arba „Bluetooth“ padėtyje. Vidinio akumuliatoriaus pakeitimas. Skambutis garsiakalbyje nerodomas. Įsitikinkite, kad jūsų mobiliajame telefone yra HFP. Įsitikinkite, kad abu prietaisai yra suporuoti. Išjunkite ir vėl įjunkite garsiakalbį. Ryšys turėtų būti nustatytas pakartotinai. Garso atkūrimas netęsiamas po to, kai skambutis baigiamas. Norėdami tęsti atkūrimą, nuspauskite grojimo / pristabdymo / telefono mygtuką. Su garsiakalbiu garso atkūrimo valdyti neįmanoma. Įsitikinkite, kad jūsų mobiliajame telefone yra AVRCP.113

Techniniai duomenys Nurodytoji galia 2,5 W Didžiausia nurodytoji galia 3 W Garso slėgio lygis (1 kHz) 86 dB, ±3 dB Atsako dažnis 100 Hz – 20 kHz “Bluetooth” suderinamumas Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 “Bluetooth” veikimo diapazonas maks. 10 m (Class 2) Didžiausia “microSD” kortelės talpa 32 GB Palaikomi garso failų formatai MP3, WAV Akumuliatoriaus talpa 400 mAh Naudojimo laikas, akumuliatorius pilnai įkrautas maždaug 6 val. Įkrovimo laikas maždaug 2 val. Leistina aplinkos temperatūra (eksploatavimo) 0–40 °C Leistina aplinkos temperatūra (laikymo) 0–40 °C Matmenys (aukštis × Ø) 54 mm × 60 mm Svoris 235 g114

Elektromagnetinio suderinamumo nuoroda Pagal Europos Bendrijos elektromagnetinio suderinamumo direktyvą 2004/108/EB buvo patikrinta, ar šis prietaisas laikosi ribinių reikšmių. Šios ribinės reikšmės užtikrina tinkamą apsaugą nuo kenksmingų trukdžių gyvenamojoje zonoje. Jei šis prietaisas sumontuojamas ir eksploatuojamas nesilaikant šios instrukcijos, gali atsirasti radijo ir televizijos transliavimo arba kitų elektroninių prietaisų trukdžių. Sujungti komponentus naudokite tik ekranuotą kabelį, kad išvengtu- mėte tokių trukdžių. Nesilaikant šių instrukcijų neleidžiama naudoti šio prietaiso. Utilizavimas Perbrauktas atliekų konteineris reiškia, kad šio produkto negalima mesti į buitines atliekas (likusias atliekas). Pri- valote utilizuoti senus elektroninius prietaisus ir tuščias baterijas / akumuliatorius valstybės numatytose vietose. Utilizavimas jums nemokamas. Išsamesnės informacijos gausite iš savo miesto ar rajono valdžios arba parduotu- vėje, kur pirkote produktą.115
