NÁVOD NA OBSLUHU ASCT 18 M Fein

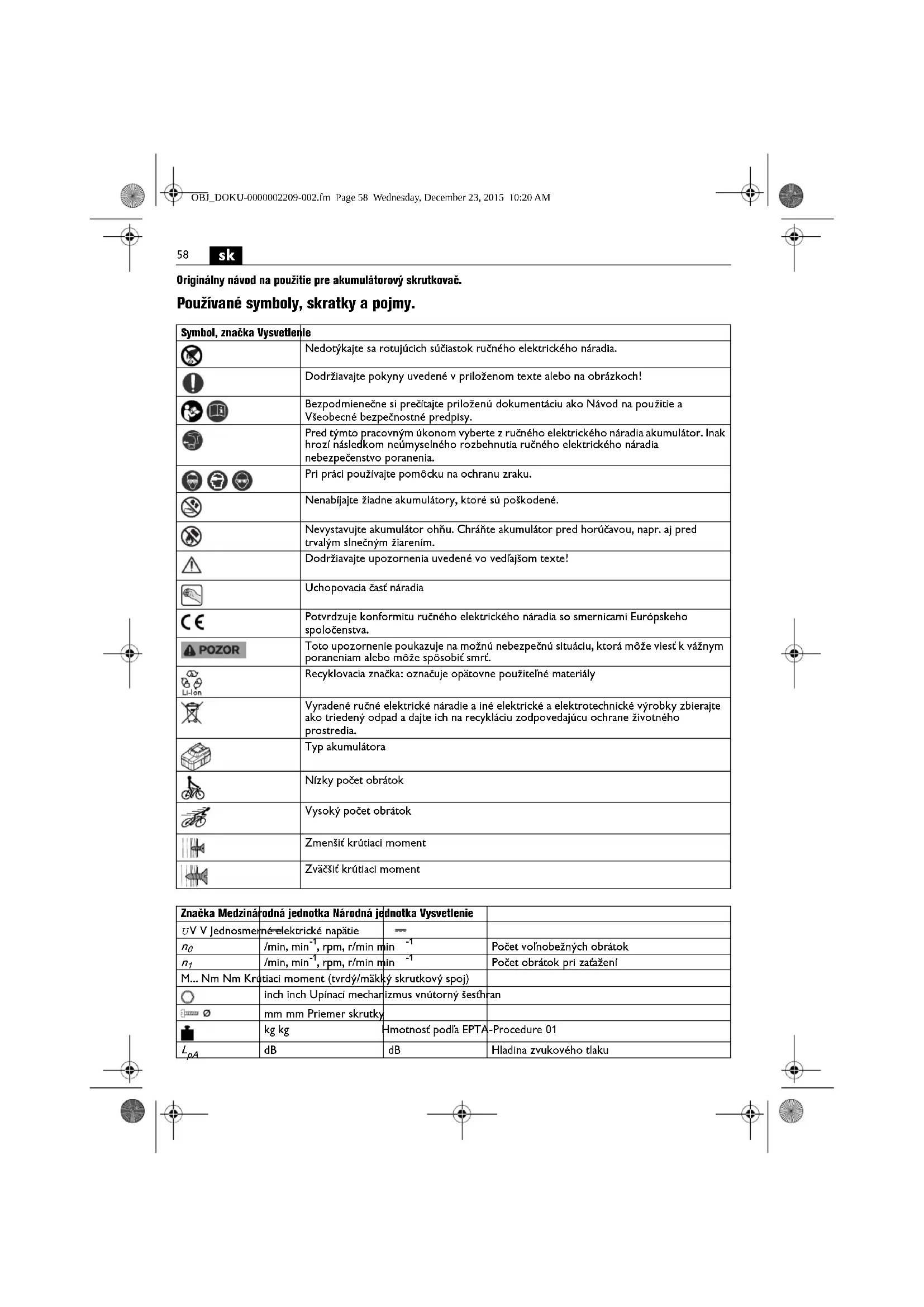

Originálny návod na použitie pre akumulátorový skrutkovač. Používané symboly, skratky a pojmy. Symbol, značka Vysvetlenie Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. Pri práci používajte pomôcku na ochranu zraku. Nenabíjajte žiadne akumulátory, ktoré sú poškodené. Nevystavujte akumulátor ohňu. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením. Dodržiavajte upozornenia uvedené vo vedľajšom texte! Uchopovacia časť náradia Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobiť smrť. Recyklovacia značka: označuje opätovne použiteľné materiály Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. Typ akumulátora Nízky počet obrátok Vysoký počet obrátok Zmenšiť krútiaci moment Zväčšiť krútiaci moment Značka Medzinárodná jednotka Národná jednotka Vysvetlenie U V V Jednosmerné elektrické napätie

Počet voľnobežných obrátok

Počet obrátok pri zaťažení M... Nm Nm Krútiaci moment (tvrdý/mäkký skrutkový spoj) inch inch Upínací mechanizmus vnútorný šesťhran mm mm Priemer skrutky kg kg Hmotnosť podľa EPTA-Procedure 01

Pre Vašu bezpečnosť. Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné bezpečnostné pokyny“ (spisové číslo 3 41 30 054 06 1) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím. Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci. Určenie ručného elektrického náradia: ručne vedený skrutkovač na zaskrutkovávanie a vyskrutkovávanie skrutiek, špeciálne pre suchú stavbu pomocou rýchlomontážnych skrutiek v pásovom zásobníku, pomocou pracovných nástrojov, ktoré schválila firma FEIN, v prostredí chránenom pred vplyvmi počasia. Špeciálne bezpečnostné pokyny. Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou. Pri práci ručné elektrické náradie dobre držte. Krátkodobo môžu vznikať veľké reakčné momenty. Neobrábajte žiaden materiál, ktorý obsahuje azbest. Azbest sa považuje za rakovinotvorný. Je zakázané skrutkovať alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky. Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky. Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí. Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi. Aby ste sa pri zaobchádzaní s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny: Akumulátory sa nesmú rozoberať, otvárať ani deliť na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobiť popáleniny. Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte. Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle. Akumulátor vyberte z originálneho obalu až vtedy, keď ho bude treba použiť. Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia. Akumulátor vyberajte z ručného elektrického náradia iba vtedy, keď je náradie vypnuté. Akumulátory uschovávajte tak, aby k nim nemali prístup deti. Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkosťou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistite suchou a čistou handričkou.

pCpeak dB dB Špičková hodnota hladiny akustického tlaku K... Nepresnosť merania m/s

Hodnota emisie vibrácií podľa normy EN 60745 (súčet vektorov troch smerov)

Základné a odvodené jednotky Medzinárodného systému jednotiek SI. Značka Medzinárodná jednotka Národná jednotka Vysvetlenie OBJ_DOKU-0000002209-002.fm Page 59 Wednesday, December 23, 2015 10:20 AM60

Používajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V prípade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu. Dodržiavajte bezpečnostné pokyny uvedené v Návode na používanie nabíjačky akumulátorov. Vibrácie ruky a predlaktia Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov. Návod na používanie. S prepínačom smeru otáčania manipulujte len vtedy, keď je motor náradia vypnutý. Nastavte prepínač smeru otáčania do strednej polohy, aby ste zabránili prípadnému neúmyselnému zapnutiu ručného elektrického náradia, napríklad pri transporte. Pri prehriatí beží ručné elektrické náradie iba v krátkych impulzoch so slabým výkonom. ASCT14/ASCT14M/ASCT18/ASCT18M: Skrutkové spoje vykonávajte s namontovaným hĺbkovým dorazom. ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: Pásový zásobník na skrutky sa smie používať len v polohe „Smer otáčania doprava“. Nastavenie krútiaceho momentu (ASCT14U/ ASCT14UM/ASCT18U/ASCT18UM) (pozri strana 7). Nastavenie z výrobného závodu zodpovedá rozsahu pre malé až stredne veľké skrutky. Uťahovací moment závisí aj od sily, ktorou je ručné elektrické náradie pritláčané na skrutku. Manipulácia s akumulátorom. Akumulátor používajte a nabíjajte len v pri teplotách v rámci rozsahu prevádzkových teplôt akumulátora 0 °C – 45 °C (32 °F – 113 °F). Na začiatku nabíjania musí byť teplota akumulátora v rámci rozsahu prevádzkových teplôt akumulátora. Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia. Ak by malo nastať hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví. Údržba a autorizované servisné stredisko. Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej. Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com. V prípade potreby vymeňte nasledujúce súčiastky: Pracovné nástroje, hĺbkový doraz, akumulátor, hák na upevnenie na lešenie, zásobník Zákonná záruka a záruka výrobcu. Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke. V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie. Vyhlásenie o konformite. Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie. Technické podklady sa nachádzajú na adrese: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Ochrana životného prostredia, likvidácia. Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave. V takom prípade, keď nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky. Indikácia LED Význam Akcia 1–4 Zelené diódy LED percentuálny stav nabitia Používanie (prevádzka) Trvalé červené svetlo Akumulátor je takmer prázdny Akumulátor nabíjajte Červené blikajúce svetlo Akumulátor nie je pripravený na používanie Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplôt akumulátora, potom ho nabíjajte OBJ_BUCH-0000000072-003.book Page 60 Monday, December 21, 2015 8:48 AM61
