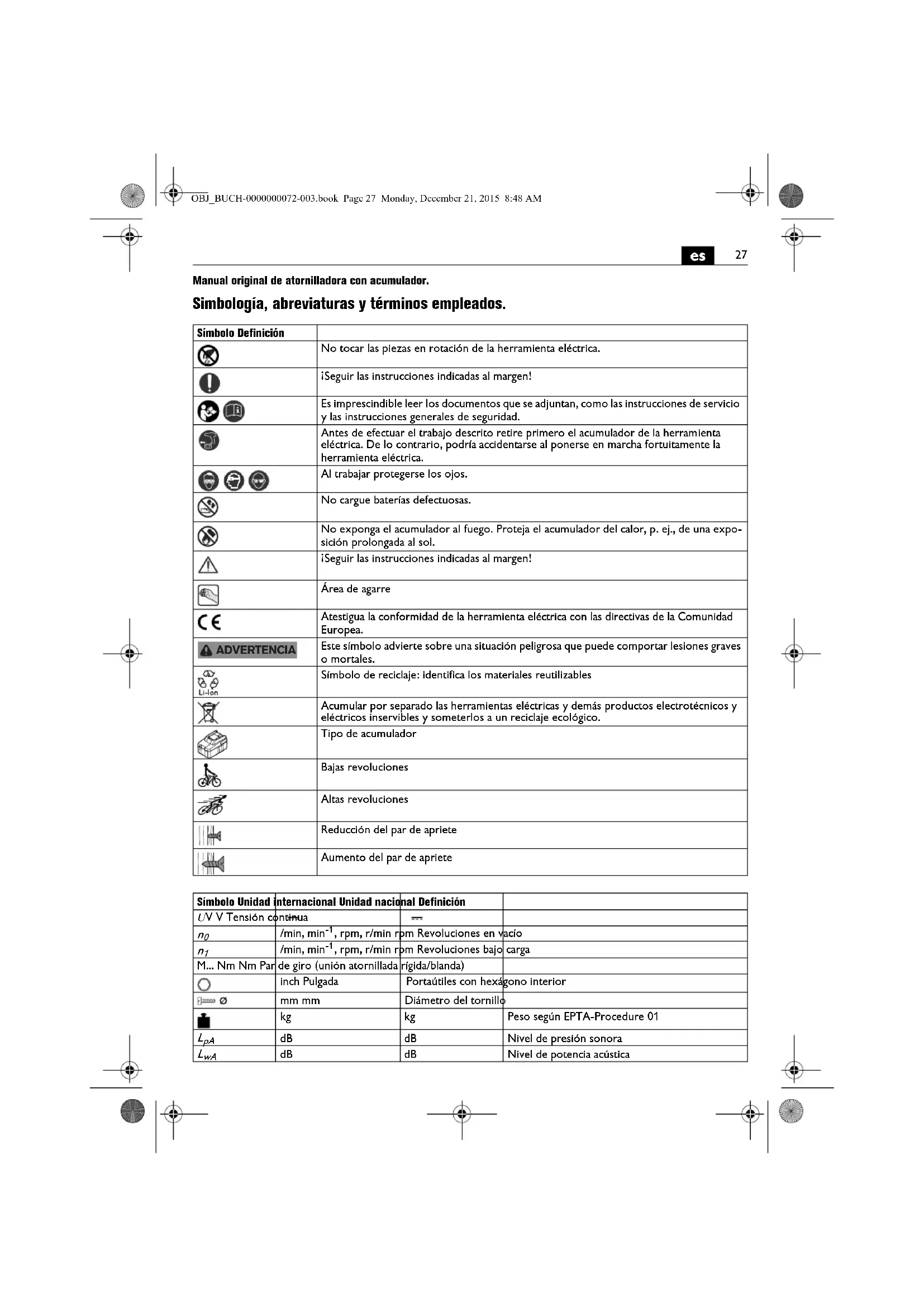

Manual original de atornilladora con acumulador. Simbología, abreviaturas y términos empleados. Símbolo Definición No tocar las piezas en rotación de la herramienta eléctrica. ¡Seguir las instrucciones indicadas al margen! Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. Antes de efectuar el trabajo descrito retire primero el acumulador de la herramienta eléctrica. De lo contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. Al trabajar protegerse los ojos. No cargue baterías defectuosas. No exponga el acumulador al fuego. Proteja el acumulador del calor, p. ej., de una expo- sición prolongada al sol. ¡Seguir las instrucciones indicadas al margen! Área de agarre Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. Símbolo de reciclaje: identifica los materiales reutilizables Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. Tipo de acumulador Bajas revoluciones Altas revoluciones Reducción del par de apriete Aumento del par de apriete Símbolo Unidad internacional Unidad nacional Definición U V V Tensión continua

, rpm, r/min rpm Revoluciones en vacío

, rpm, r/min rpm Revoluciones bajo carga M... Nm Nm Par de giro (unión atornillada rígida/blanda) inch Pulgada Portaútiles con hexágono interior mm mm Diámetro del tornillo kg kg Peso según EPTA-Procedure 01

dB dB Nivel de presión sonora

Para su seguridad. Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. No utilice esta herramienta eléctrica sin haber leído con detenimiento y haber entendido íntegramente estas instrucciones de servicio, así como las “Ins- trucciones generales de seguridad” (nº de documento 3 41 30 054 06 1) adjuntas. Guarde la documentación citada para posteriores consultas y entrégueselas al usua- rio en caso de prestar o vender la herramienta eléctrica. Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria de la herramienta eléc- trica: atornilladora portátil especialmente desarrollada para atornillar y aflojar en lugares cubiertos tornillos de mon- taje rápido en aplicaciones para la construcción interior con útiles y accesorios homologados por FEIN. Instrucciones de seguridad especiales. Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una des- carga eléctrica. Preste atención a los conductores eléctricos y a las tube- rías de agua y gas ocultas. Antes de comenzar a trabajar explore la zona de trabajo, p. ej., con un detector de metales. Asegure la pieza de trabajo. Una pieza de trabajo queda sujeta de forma mucho más segura con un dispositivo de fijación que con la mano. Sujete firmemente la herramienta eléctrica. Pueden pre- sentarse súbitamente unos altos pares de reacción. No trabaje materiales que contengan amianto. El amianto es cancerígeno. Esta prohibido fijar rótulos o señales a la herramienta eléctrica con tornillos o remaches. Un aislamiento daña- do no le protege de una electrocución. Emplee etiquetas autoadhesivas. No use accesorios que no hayan sido especialmente desarrollados u homologados por el fabricante de la herramienta eléctrica. El mero hecho de que sea monta- ble un accesorio en su herramienta eléctrica no es garan- tía de que su funcionamiento sea seguro. Utilización y trato de acumuladores (conjunto acumulador). Para no exponerse a un riesgo de quemadura, incendio, explosión, lesiones de la piel o de otro tipo, al manipular acumuladores, aténgase a las siguientes indicaciones: Los acumuladores no deben desarmarse, abrirse, ni frac- cionarse. Evite golpear los acumuladores. Si el acumula- dor se daña o usa de forma inapropiada puede que se emanen vapores nocivos o se fugue líquido. Los vapores pueden irritar las vías respiratorias. El líquido del acumu- lador puede irritar la piel o producir quemaduras. Si el líquido que se ha fugado del acumulador ha conta- minado las piezas adyacentes, controle dichas piezas y límpielas o sustitúyalas, si procede. No exponga el acumulador ni al calor ni al fuego. No exponga el acumulador directamente al sol. Únicamente saque el acumulador del embalaje original en el momento que desee utilizarlo. Desmonte el acumulador antes de manipular en la herra- mienta eléctrica. La puesta en marcha fortuita de la herra- mienta eléctrica puede causar un accidente. Solamente desmonte el acumulador estando desconec- tada la herramienta eléctrica. Mantenga los acumuladores fuera del alcance de los niños. Mantenga limpio el acumulador y protéjalo de la hume- dad y del agua. Si los contactos del acumulador y de la herramienta eléctrica están sucios límpielos con un paño seco y limpio. Solamente use los acumuladores originales FEIN previs- tos para su herramienta eléctrica. Si se utilizan o recar- gan acumuladores incorrectos, dañados, reparados, recuperados, imitaciones o de otra marca, existe el riesgo de incendio y/o de explosión. Aténgase a las instrucciones de seguridad mencionadas en las instrucciones de uso del cargador del acumulador. Vibraciones en la mano/brazo El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Tam- bién es adecuado para estimar provisionalmente la emi-

pCpeak dB dB Valor máx. de nivel sonoro K... Inseguridad m/s

Valor de vibraciones emitidas según EN 60745 (suma vectorial de tres direcciones)

Nivel de vibraciones generadas (atornillado) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas y unidades derivadas del sistema internacional de unidades SI. Símbolo Unidad internacional Unidad nacional Definición ADVERTENCIA OBJ_BUCH-0000000072-003.book Page 28 Monday, December 21, 2015 8:48 AM29

sión de vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza en otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la emisión de las vibracio- nes, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en fun- cionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la emisión de vibra- ciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejem- plo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Indicaciones para el manejo. Únicamente accione el selector del sentido de giro con el motor detenido. Coloque el selector de sentido de giro en la posición cen- tral para evitar una puesta en marcha accidental, p. ej., durante el transporte. En caso de sobrecalentamiento la herramienta eléctrica funciona a impulsos breves de baja potencia. Deje funcio- nar en vacío la herramienta eléctrica para que se enfríe. ASCT14/ASCT14M/ASCT18/ASCT18M: Los trabajos de atornillado deberán llevarse a cabo utilizando el tope de profundidad. ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: El cargador de tornillos solamente deberá operarse en la posición “Sentido de giro a derechas”. Ajuste del par de giro (ASCT14U/ASCT14UM/ ASCT18U/ASCT18UM) (ver página 7). El ajuste de fábrica corresponde al margen para tornillos pequeños a medianos. El par de apriete alcanzado depende además de la fuerza de aplicación con la que es presionada la herramienta eléctrica contra el tornillo. Trato del acumulador. Únicamente utilice y cargue el acumulador si su tempera- tura se encuentra dentro del margen de operación de 0 °C – 45 °C (32 °F – 113 °F). Al comenzar a cargar el acu- mulador su temperatura deberá estar dentro del margen especificado para su operación. El porcentaje del estado de carga real del acumulador solamente se indica estando detenido el motor de la herramienta eléctrica. Antes de que el acumulador llegue a descargarse excesi- vamente, el sistema electrónico desconecta el motor de forma automática. Reparación y servicio técnico. En caso de trabajar metales bajo unas condicio- nes extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Sople con frecuencia desde afuera aire comprimido seco y exento de aceite por las rejillas de refrigeración para limpiar el interior de la herramienta eléctrica. La lista de piezas de refacción actual para esta herramienta eléctrica la encuentra en internet bajo www.fein.com. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: Útiles, tope de profundidad, acumulador, enganche para andamios, cargador Garantía. La garantía del producto se realiza de acuerdo a las regu- laciones legales vigentes en el país de adquisición. Adicio- nalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su herramienta eléc- trica puede que no corresponda en su totalidad al mate- rial descrito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones pertinen- tes detalladas en la última página de estas instrucciones de servicio. Expediente técnico en: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Protección del medio ambiente, eliminación. Los embalajes, y las herramientas eléctricas y accesorios inservibles deberán entregarse a los puntos de recogida correspondientes para que puedan ser sometidos a un reciclaje ecológico. Únicamente entregue acumuladores que estén descarga- dos a un punto de recogida regularizado. Si los acumuladores no estuviesen totalmente descarga- dos aisle sus contactos con cinta adhesiva para prevenir un posible cortocircuito. Indicador LED Significado Acción 1–4 LED verdes Nivel porcen- tual de carga Operación Luz roja permanente Acumulador casi vacío Cargar acumulador Luz roja intermi- tente El acumulador no está listo para funcionar Procure que la tempera- tura del acumulador se encuentre dentro del margen de operación, y cárguelo a continuación OBJ_BUCH-0000000072-003.book Page 29 Monday, December 21, 2015 8:48 AM30
