KASUTUSJUHEND ASCT 18 M Fein

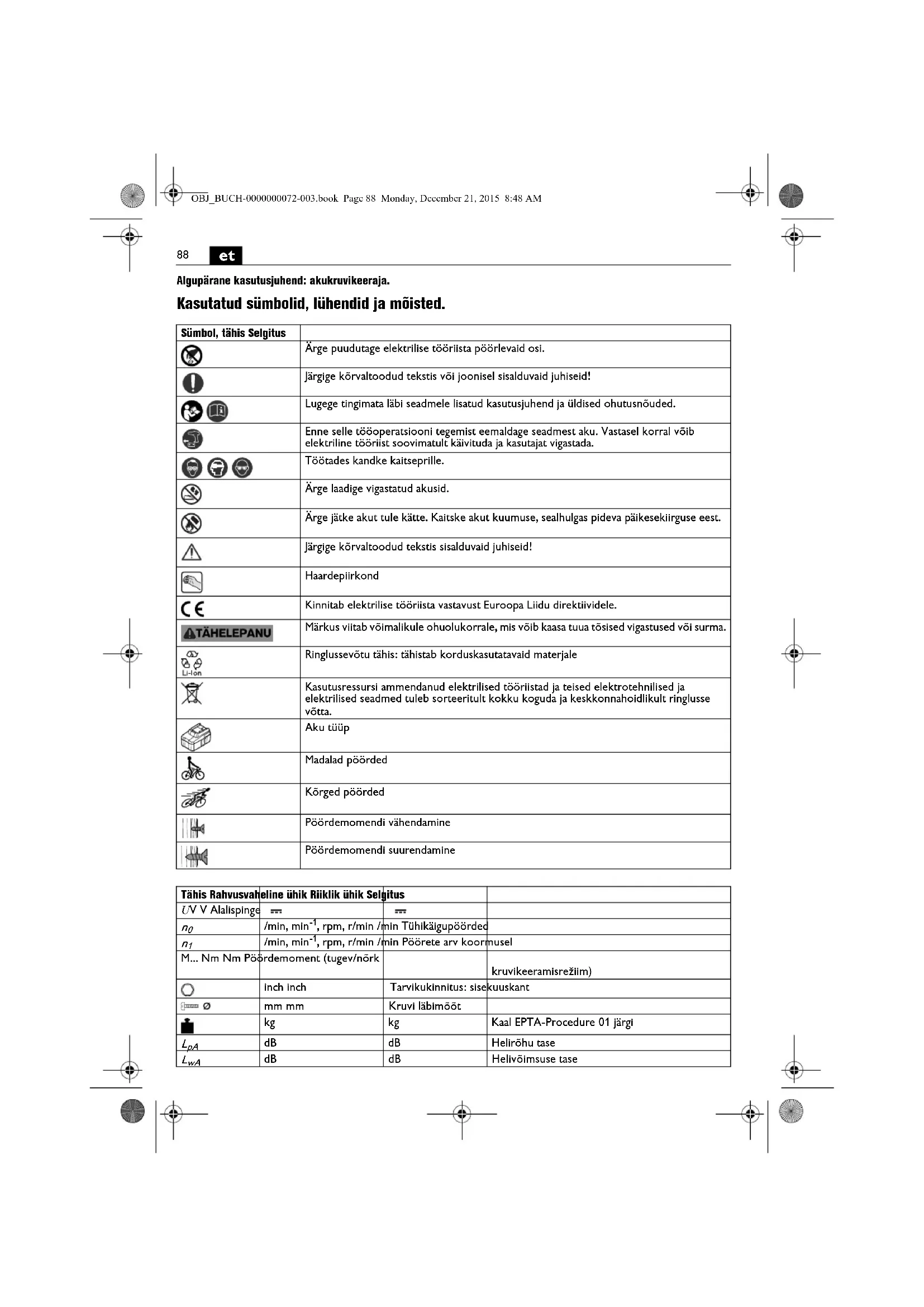

Algupärane kasutusjuhend: akukruvikeeraja.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
		Ärge puudutage elektrilise tööriista pöörlevaid osi.
		Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
		Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
		Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
		Töötades kandke kaitseprille.
[GCBT]		Ärge laadige vigastatud akusid.
		Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiiirguse eest.
		Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
		Haardepiirkond
		Kinnitab elektrilise töörilista vastavust Euroopa Lilidu direktilvidele.
TÄHELEPANU		Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
		Ringlussevõtu tähis: tähistab korduskasutatavaid materjale
		Kasutusressursi ammendanud elektrilised töörilstad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
		Aku tüüp
		Madalad pöörded
		Kõrged pöörded
		Pöördemomendi vähendamine
		Pöördemomendi suurendamine

TÄHELEPANU

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
UV V Alalispinge	===	===
n_0	/min, min ^-1 , rpm, r/min /min Tühlkäigupöörded
n_1	/min, min ^-1 , rpm, r/min /min Pöörete arv koormusel
M... Nm Nm Pöördemoment (tugev/nörk			kruvikeeramisrežiim)
○	Inch Inch	Tarvikukinnitus: sisekuuskant
[IMAGE]	mm mm	Kruvi läbimõöt
	kg	kg	Kaal EPTA-Procedure 01 järgi
L_pA	dB	dB	Helirõhu tase
L_wA	dB	dB	Helivõimsuse tase
L_pCpeak	dB dB Helirōhu maksimaalne tase
K...			Möötemääramatus
	m/s ^2	m/s ^2	Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma)
_h	m/s ^2	m/s ^2	Vibratsioonitase (kruvikeeramine)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Rahvusvahelise möötühikute süsteemi SI põhiühikud ja tuletatud ühlkud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eliramine võib tuua kaasa elektrilöögl, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav kruvikeeraja kruvide sisse- ja väljakeeramiseks, sobib eeskätt sisetingimustes kiirkinnituskruvide keeramiseks kergmaterjalidesse, nõutav FEIN heakskiidetud tarvikute ja lisavarustuse kasutamine.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonlmomente.

Asbesti sisaldava materjali töötlemine on keelatud. Asbest võib tekitada vähki.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Aku kasutamine ja käsitsemine (akud).

Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:

Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõõgid. Aku vigastamisel ja ebaõlgel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.

Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.

Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.

Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.

Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.

Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.

Tõkestage laste ligipääs akudele.

Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.

Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.

Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kul aga elektrillist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

et

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperloodii jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Reverslülitit käsitsege ainult siis, kui mootor ei tööta. Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportlmisel. Ülekoormuse korral töötab elektriline tööriist lühikeste nörkade impulssidena. Laske elektrilisel tööriistal tühikäigul maha jahtuda.

ASCT14/ASCT14M/ASCT18/ASCT18M: Kruvide keeramisel peab olema seadme külge kinnitatud sügavuspiirik.

ASCT14M/ASCT14UM/ASCT18M/ASCT18UM:

Kruvimagasini võib kasutada üksnes siis, kui välja on reguleeritud „parem käik“.

Pöördemomendi seadistamine (ASCT14U/ASCT14UM/ASCT18U/ASCT18UM) (vt Ik 7).

Vaikimisi on seadistatud väikestele kuni keskmise suurusega kruvidele sobiv pöördemoment. Pöördemoment söltub ka jõust, millega seade vastu kruvi surutakse.

Aku käsitsemine.

Käsitsege ja laadige akut üksnes siis, kui aku temperatuur on vahemikus 0 °C - 45 °C (32 °F - 113 °F). Laadimisprotsessi alguses peab aku temperatuur olema ettenähtud vahemikus.

LED-tuli Tähendus Toiming
1 - 4 rohelist LED-tuld	protsentuaalne laetuse aste	Töötamine
punane pidev tuli	Aku on peaaegu tühl	Laadige aku täis
punane vilkuv tuli	Aku ei ole töövalmis	Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige

Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrillise töörlista mootor el tööta. Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.

Korrashoid ja hooldus.

Äärmuslike töötlinglmuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista

sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, sügavuspiirik, aku, tellingukonks, magasin

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nöuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab alnuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.

Vilige kogumispunkti ainult täiesti tühjad akud. Kui akud ei ole täiesti tühjad, isoleerige pistik lühühinduse vältimiseks teibiga.
