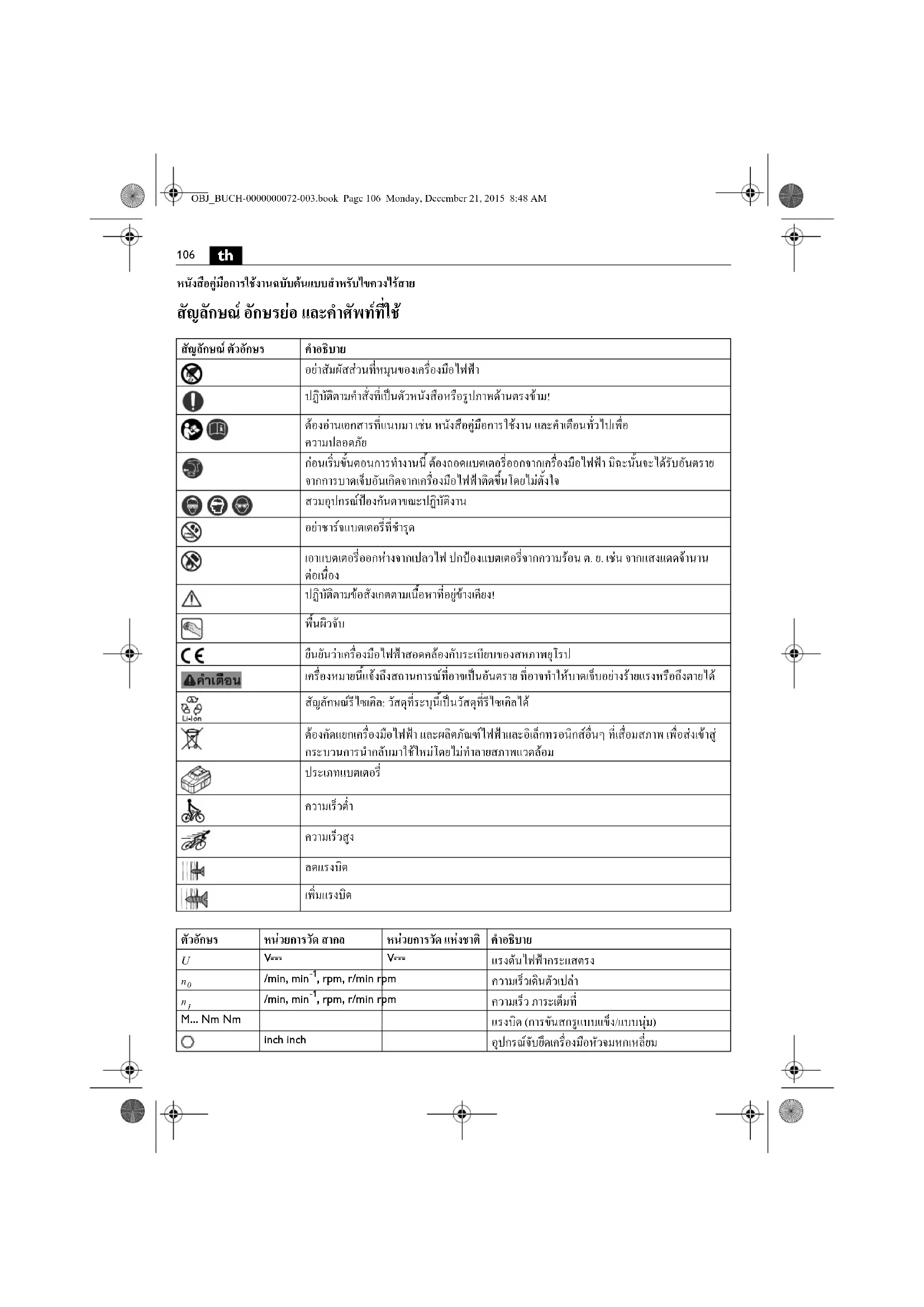

หนังสือคูมือการใชงานฉบับตนแบบสําหรับไขควงไรสาย สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย กอนเริ่มขั้นตอนการทํางานนี้ ตองถอดแบตเตอรี่ออกจากเครื่องมือไฟฟา มิฉะนั้นจะไดรับอันตราย จากการบาดเจ็บอันเกิดจากเครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน

ารจแบตเตอรี่ที่ชํารุด เอาแบตเตอรี่ออกหางจากเปลวไฟ ปกปองแบตเตอรี่จากความรอน ต. ย. เชน จากแสงแดดจานาน

ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง!

ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยางราย แรงหรือถึงตายได สัญลักษณรีไซเคิล: วัสดุที่ระบุนี้เปนวัสดุท ี่รีไซเคิลได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสู กระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดล อม ประเภทแบตเตอรี่ ความเร็วต่ํา ความเร็วสูง

เพิ่มแรงบิด ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วเดินตัวเปลา

, rpm, r/min rpm ความเร็ว ภาระเต็มที่ M... Nm Nm แรงบิด (การขันสกรูแบบแข็ง/แบบนุม) inch inch อุปกรณจับยึดเครื่องมือหัวจมหกเหลี่ยม OBJ_BUCH-0000000072-003.book Page 106 Monday, December 21, 2015 8:48 AM107

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและคําสั่ง ทั้งหมด การไมปฏิบัติตามคําเตือนและคําสั่ง อาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หร ือไดรับ บาดเจ็บอยางรายแรง เก็บรักษาคําเตือนและคําสั่งทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความปลอดภัย" ที่แนบมา (เอ

34130054061) อยางละเอียดและ เขาใจอยางครบถวนแลว เก็บรักษาเอกสารดังกลาวสําหรับใชใน ภายหลัง และใหแนบไปกับเครื่องมือไฟฟาหากนําไปแจกจาย

กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทางอุตสาหกรรม ที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา สวาน/ไขควงใชมือนําทาง สําหรับขันสกรูเขาและคลายสกรูออก สําหรับสกรูไดรวอลลโดยเฉพาะ ใหทํางานในบริเวณปลอดภัย จากสภาพอากาศ โดยใชเครื่องมือและอุปกรณประกอบที่ FEIN

คําเตือนพิเศษเพื่อความปลอดภัย เมื่อทํางานในบริเวณที่สกรูอาจสัมผัสกับสายไฟฟ าที่ซอนอยู ตองจับเครื่องมือไฟฟาตรง ดามจับที่หุมฉนวน การสัมผัสลวด ไฟฟาที่มี "กระแสไฟฟาไหลผาน" จะทําใหสวนที่เปนโลหะ ของเครื่องมือไฟฟาเกิดมี "กระแสไฟฟาไหลผาน" ทำใหผูใช เครื่องถูกไฟฟาดูดได ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ บริเวณทํางานดวยเครื่องตรวจหา โลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟาใหมั่นคง อาจเกิดแรงบิดตานสูงในเวลาสั้นๆ อยาทํางานกับวัสดุที่มีแอสเบสทอส แอสเบสทอสนับเปนสารที่ กอใหเกิดมะเร็ง อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟ

ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัยการทํางาน

การใชและการจัดการกับแบตเตอรี่ (แบตเตอรี่แพ็ค) เพื่อหลีกเลี่ยงสถานการณอันตราย ตัวอยาง เชน การเผาไหม เปลวไฟ การระเบิด การบาดเจ็บที่ผิวหนัง และการบาดเจ็บอื่นๆ เมื่อหยิบจับและใชงานแบตเตอรี่ ใหปฏิบัติตามคําสั่งดังตอไปนี้: อยาแยกหรือถอดสวนประกอบแบตเตอรี่ เปด หรือทำเปน เศษเล็กเศษนอย อยาใหแบตเตอรี่ถูกกระทบทางกลไกหรือถูก กระแทกอยางแรง ไอระเหยและของเหลวที่เปนอันตราย สามารถลอดออกมาในกรณีที่แบตเตอรี่ชํารุดและใชงานอยาง ไมถูกตอง ไอระเหยสามารถทําใหระบบหายใจระคายเคือง ของเหลวที่ขับออกมา จากแบตเตอรี่อาจทําใหผิวหน ังระคาย เคืองหรือถูกเผาไหม เมื่อของเหลวแบตเตอรี่จากแบตเตอรี่ที่ชํารุดไปถูกวัตถุบริเวณ ใกลเคียง ใหตรวจสอบสวนประกอบนั้น ทําความสะอาด หรือ เปลี่ยนใหม ตามจําเปน mm mm เสนผาศูนยกลางสกรู kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 60745 (ผลรวมเชิงเวกเตอรของสามทิศทาง)

คาความสั่นสะเทือน (การขันสกรู) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย OBJ_BUCH-0000000072-003.book Page 107 Monday, December 21, 2015 8:48 AM108

เอาแบตเตอรี่ออกหางจากความรอนและเปลวไฟ อยาเก็บรักษา แบตเตอรี่ในสถานที่แสงแดดสองโดยตรง อยาเอาแบตเตอรี่ออกจากหีบหอที่มีมาแตเดิมจนกวาจะนํา

นําแบตเตอรี่ออกจากเครื่องมือไฟฟา กอนปรับแตงเครื่อง หาก เครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ จะเกิดอันตรายจาก

ถอดแบตเตอรี่ออก เมื่อเครื่องมือไฟฟาปดสวิทช อยูเทานั้น เอาแบตเตอรี่ออกหางจากเด็กๆ รักษาแบตเตอรี่ใหสะอาด และปกปองแบตเตอรี่จากความชื้น และน้ํา ทําความสะอาดขั้วที่สกป รกของแบตเตอรี่และเครื่องมือ ไฟฟาดวยผาแหงที่สะอาด ใชเฉพาะแบตเตอรี่ที่มีสภาพสมบูรณแบบของแทของ FEIN ที่ผลิตสําหรับเครื่องมือไฟฟาของทาน เทานั้น หากทํางานกับ แบตเตอรี่ที่ชารจอยางไมถูกตอง ชํารุด ไดรับการซอมแซมหรือ ปรับปรุงสภาพ แบตเตอรี่เลียนแบบ หรือยี่หออื่น จะมีอันตราย จากไฟไหม และ/หรือ การระเบิด ปฏิบัติตามคําแนะนําเพื่อความปลอดภัยในหนังสือค ูมือ การใชงานของเครื่องชารจแบตเตอรี่ การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 60745 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อทํางาน ประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลกไป หรือ ไดรับการบํารุงรักษาไมดีพอ ระดับการสั่นอาจผิดแผกไป ปจจัย เหลานี้อาจเพิ่มระดับก ารสั่นอยางชัดเจนตลอดระยะเวลา ทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบลําดับงาน คําแนะนําในการปฏิบัติงาน ปรับสวิทชเลือกการหมุนเมื่อเครื่องหยุดนิ่งอยูกับที่แลวเทานั้น ตั้งสวิทชเลือกการหมุนไวที่ตําแหนงกลางเพื่อหลีกเลี่ยงการติด เครื่องเองโดยไมตั้งใจ ต. ย. เชน ในระหวางการขนยาย หากรอนเกินไป เครื่องจะวิ่งดวยพลังงานต่ําและแรงผลักสั้นๆ ตองทําใหเครื่องเย็นลงโดยปลอยใหเดินตัวเปล า

ASCT14/ASCT14M/ASCT18/ASCT18M: ขันสกรูโดยตอง

มีกานวัดความลึกประกอบติด ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: สามารถ ทํางานกับตลับเรียงสกรูเฉพาะในตําแหนง "ทิศทางหมุนตาม เข็มนาฬิกา" เทานั้น

การตั้งแรงบิด (ASCT14U/ASCT14UM/

ASCT18U/ASCT18UM) (ดูหนา 7) โรงงานผลิตตั้งแรงบิดไวสําหรับใชกับสกรูขนาดเล็กจนถึง

คาแรงบิดขึ้นอยูกับกําลังที่ใชกดเครื่องมือไฟฟาลงบนสกรูดวย การจัดการกับแบตเตอรี่ ใชงานและชารจแบตเตอรี่เฉพาะภายในชวงอุณหภูมิการทํางาน ของแบตเตอรี่ คือ 0 °C – 45 °C (32 °F – 113 °F) เทานั้น เมื่อ เริ่มตนกระบวนการชารจ อุณหภูมิแบตเตอรี่ตองอยูภายในชวง อุณหภูมิการทํางานของแบตเตอรี่ เปอรเซ็นตที่แทจริงของสภาพการชารจแบตเตอร ี่จะแสดงเมื่อ มอเตอรของเครื่องมือไฟฟาหยุดนิ่งเทานั้น ระบบอิเล็กทรอนิกสจะปดสวิทชมอเตอรโดยอัตโนมัติ กอนที่ แบตเตอรี่จะคายประจุออกเกือบหมด

LED ความหมาย ลักษณะการดําเนินการ

ชารจแบตเตอรี่ ไฟกะพริบสีแดง แบตเตอรี่

ทําแบตเตอรี่ใหเขาสูชวง อุณหภูมิการทํางานของ แบตเตอรี่ จากนั้นจึง

การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุนนํา ไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ใหใช อากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาดดานใน ของเครื่องมือไฟฟาผานชองระบายอากาศบอยๆ รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอินเทอรเน็ตที่ www.fein.com หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: เครื่องมือ กานวัดความลึก แบตเตอรี่ คลิปแขวนน ั่งราน

การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้ บริษัท FEIN ยังใหการรับประกันตามคําประกาศรับประกันของบร ิษัท

FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือไฟฟา

การรับรองการปฏิบัติตามมาตรฐาน บริษัท FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี เอกสารทางเทคนิคที่: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม ตองคายประจุออกกอนนําแบตเตอรี่ไปทิ้งอยางถูกตอง สําหรับแบตเตอรี่ที่คายประจุออกไมหมดสิ้น ใหห อหุมขั้วดวย ฉนวนเทปเพื่อปองกันการลัดวงจร OBJ_BUCH-0000000072-003.book Page 109 Monday, December 21, 2015 8:48 AM110
