Produkttyp	Akku-Schrauber
Marke	Fein
Modell	ASCT 18 M
Kategorie	Schrauber
Stromversorgung	Li-Ion-Akku (nicht im Lieferumfang)
Leerlaufdrehzahl (n₀)	Nicht angegeben
Drehmoment (hart/weich)	Nicht angegeben
Werkzeugaufnahme	Innensechskant (Zoll)
Max. Schraubendurchmesser	Nicht angegeben
Gewicht (gemäß EPTA)	Nicht angegeben
Akku-Temperaturbereich	0 °C bis 45 °C (32 °F bis 113 °F)
Ladeanzeige	Grüne LED (1-4) für Ladezustand, rote LED für schwachen oder nicht bereiten Akku
Hauptfunktionen	Schrauben anziehen und lösen, Tiefenanschlag (bei Modell M), Drehmomenteinstellung (bei Modell UM)
Empfohlene Verwendung	Trockenbau mit Schnellbauschrauben, wettergeschützt
Sicherheit	Schutzbrille tragen, rotierende Teile nicht berühren, Akku vor Wartung entfernen, nur zugelassenes Zubehör verwenden
Wartung	Bei intensiver Nutzung auf Metall trockene Druckluft durch die Lüftungsschlitze blasen
Vom Benutzer austauschbare Teile	Zubehör, Tiefenanschlag, Akku, Haken, Magazin
Garantie	Entspricht den gesetzlichen Bestimmungen des Vertriebslandes
Recycling	Sortieren und zu einer Recyclinganlage bringen; Akkus nur entladen oder mit Klebeband isoliert entsorgen
Mitgelieferte Dokumente	Bedienungsanleitung und allgemeine Sicherheitshinweise

Häufig gestellte Fragen - ASCT 18 M Fein

Wie kann man die Drehrichtung am Schrauber Fein ASCT 18 M ändern?

Betätigen Sie den Drehrichtungsschalter nur bei vollständigem Stillstand des Motors. Zum Transport stellen Sie den Schalter in die Mittelstellung, um ein versehentliches Einschalten zu vermeiden.

Was ist der Betriebstemperaturbereich des Akkus?

Der Akku muss in einem Temperaturbereich von 0 °C bis 45 °C (32 °F bis 113 °F) verwendet und geladen werden. Zu Beginn des Ladevorgangs muss die Akkutemperatur in diesem Bereich liegen.

Was tun, wenn die rote LED-Anzeige blinkt?

Eine blinkende rote LED zeigt an, dass der Akku nicht betriebsbereit ist. Legen Sie den Akku in den Betriebstemperaturbereich (0-45 °C) und laden Sie ihn dann auf.

Wie stellt man das Drehmoment am Schrauber ein?

Die Drehmomenteinstellung ist bei den Modellen ASCT14U/ASCT14UM/ASCT18U/ASCT18UM verfügbar. Verwenden Sie das Einstellrad; die Standardeinstellung eignet sich für kleine und mittlere Schrauben. Das Drehmoment hängt auch vom Anpressdruck auf die Schraube ab.

Kann ich nicht von Fein stammendes Zubehör mit diesem Schrauber verwenden?

Verwenden Sie nur speziell von Fein entwickeltes oder zugelassenes Zubehör. Die bloße Tatsache, dass ein Zubehörteil auf das Werkzeug passt, garantiert keine gefahrlose Verwendung.

Wie pflege ich den Schrauber nach intensiver Nutzung auf Metall?

Bei intensiver Nutzung auf Metall können leitfähige Stäube anfallen. Blasen Sie regelmäßig trockene, ölfreie Druckluft durch die Lüftungsschlitze.

Was tun bei Überhitzung des Werkzeugs?

Bei Überhitzung arbeitet das Werkzeug mit Impulsen geringer Leistung. Lassen Sie es im Leerlauf laufen, um abzukühlen.

Wie kann ich den gebrauchten Akku recyceln?

Entsorgen Sie den Akku nur, wenn er vollständig entladen ist. Ist er das nicht, isolieren Sie den Stecker mit Klebeband, um Kurzschlüsse zu vermeiden. Geben Sie ihn in einer umweltgerechten Recyclinganlage ab.

Wo finde ich die Liste der Ersatzteile?

Die aktuelle Ersatzteilliste ist auf der Website www.feln.com verfügbar. Sie können selbst Zubehör, Tiefenanschlag, Akku, Haken und Magazin austauschen.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Lesen Sie alle Warnhinweise und Anweisungen. Tragen Sie eine Schutzbrille, berühren Sie keine rotierenden Teile, entfernen Sie den Akku vor Wartungsarbeiten und verwenden Sie das Werkzeug nur mit von Fein zugelassenem Zubehör.

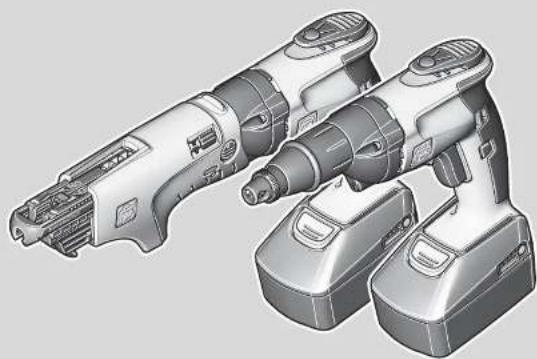

BEDIENUNGSANLEITUNG ASCT 18 M Fein

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

1. C. S. E. Fin GmbH, Paris in Germany, Aktiagrassverbindlich, Technische Erklärungen verbrücker: 34101176060 BY 201601 DE

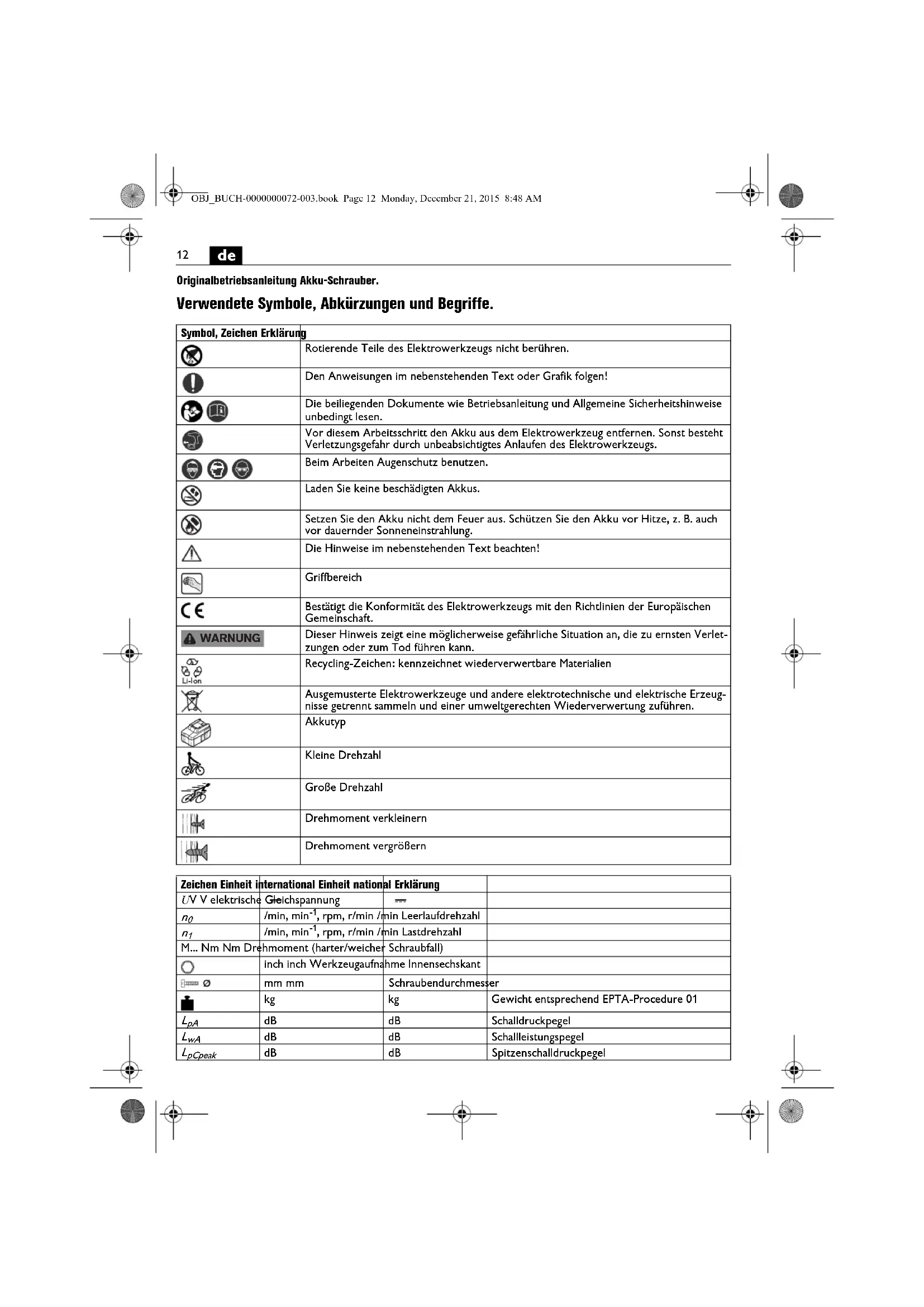

Originalbetriebsanleitung Akku-Schrauber.

Verwendete Symbole, Abkürzungen und Begriffe.

		Rotierende Teile des Elektrowerkzeugs nicht berühren.
		Den Anweisungen im nebenstehenden Text oder Grafik folgen!
		Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
		Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
		Beim Arbeiten Augenschutz benutzen.
		Laden Sie keine beschädigten Akkus.
		Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung.
		Die Hinweise im nebenstehenden Text beachten!
		Griffbereich
		Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	WARNUNG	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
		Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
		Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
		Akkutyp
		Kleine Drehzahl
		Große Drehzahl
		Drehmoment verkleinern
		Drehmoment vergrößern

Zeichen Einheit international Einheit national Erklärung
UV V elektrische	Gleichspannung	—
n_0	/min, min ^-1 , rpm, r/min /min Leerlaufdrehzahl
n_1	/min, min ^-1 , rpm, r/min /min Lastdrehzahl
M... Nm Nm Drehmoment (harter/weicher Schraubfall)
○	inch inch Werkzeugaufnahme Innensechskant
∅	mm mm	Schraubendurchmesser
	kg	kg	Gewicht entsprechend EPTA-Procedure 01
L_pA	dB	dB	Schalldruckpegel
L_wA	dB	dB	Schallleistungspegel
L_pCpeak K...	dB	dB	SpitzenschalldruckpegelUnsicherheit
a	m/s^2	m/s^2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen)
a_h	m/s^2	m/s^2	Schwingungsemissionswert (Schrauben)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise

WARNING und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“ (Schrif-

tennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführter Schrauber zum Ein- und Ausdrehen von Schrauben, speziell für den Einsatz im Trockenbau mit Schnellbauschrauben, mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten.

Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Verwendung und Behandlung des Akkus (Akkublocks).

Um Gefährdungen wie Verbrennungen, Brand, Explosion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie folgende Hinweise:

Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Atemwege reizen. Austretende Akkuflußigkeit kann zu Hautreizungen- oder Verbrennungen führen.

Falls aus dem beschädigten Akku ausgetretene Flüssigkeit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus.

Setzen Sie den Akku nicht der Hitze oder dem Feuer aus. Lagern Sie den Akku nicht im direkten Sonnenlicht. Entnehmen Sie den Akku erst dann aus seiner Original-verpackung, wenn er verwendet werden soll.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Nehmen Sie den Akku nur bei ausgeschaltetem Elektrowerkzeug ab.

Halten Sie Akkus von Kindern fern.

Halten Sie den Akku sauber und geschützt vor Feuchtigkeit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch.

Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkezeug bestimmt sind. Beim Arbeiten mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Befolgen Sie die Sicherheitshinweise in der Betriebsanleitung des Akku-Ladegeräts.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen

de

oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Motors.

Bringen Sie den Drehrichtungsumschalter in Mittelstellung, um eine unbeabsichtigte Inbetriebnahme, z. B. beim Transport, zu vermeiden.

Bei Überhitzung läuft das Elektrowerkzeug mit kurzen, leistungsarmen Impulsen. Lassen Sie das Elektrowerkzeug im Leerlauf abkühlen.

ASCT14/ASCT14M/ASCT18/ASCT18M: Die Verschraubungen sind mit montiertem Tiefenanschlag auszuführen.

ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: Das

Schraubmagazin darf nur in Stellung „Drehrichtung rechts“ betrieben werden.

Drehmoment einstellen(ASCT14U/ASCT14UM/ASCT18U/ASCT18UM) (siehe Seite 7).

Die Werkseinstellung entspricht dem Bereich für kleinere bis mittelgroße Schrauben.

Das Anzugsdrehmoment ist auch von der Kraft abhängig, mit der das Elektrowerkzeug gegen die Schraube gedrückt wird.

Umgang mit dem Akku.

Betreiben und laden Sie den Akku nur im Akku-Betriebstemperaturbereich von 0 °C – 45°C (32 °F – 113 °F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebstemperaturbereich sein.

LED-Anzeige	Bedeutung Aktion
1-4 grüne LED	prozentualer Ladezustand	Betrieb
rotes Dauerlicht	Akku ist fast leer	Akku aufladen
rotes Blinklicht	Akku ist nicht betriebsbereit	Akku in Akku-Betriebs-temperaturbereich bringen, danach aufladen

Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs angezeigt. Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger

Staub im Innern des Elektrowerkzeugs abset-

zen. Blasen Sie häufig den Innenraum des Elektröwerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus.

Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Tiefenanschlag, Akku, Gerüsthaken, Magazin

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.
