NÁVOD K OBSLUZE ASCT 18 M Fein

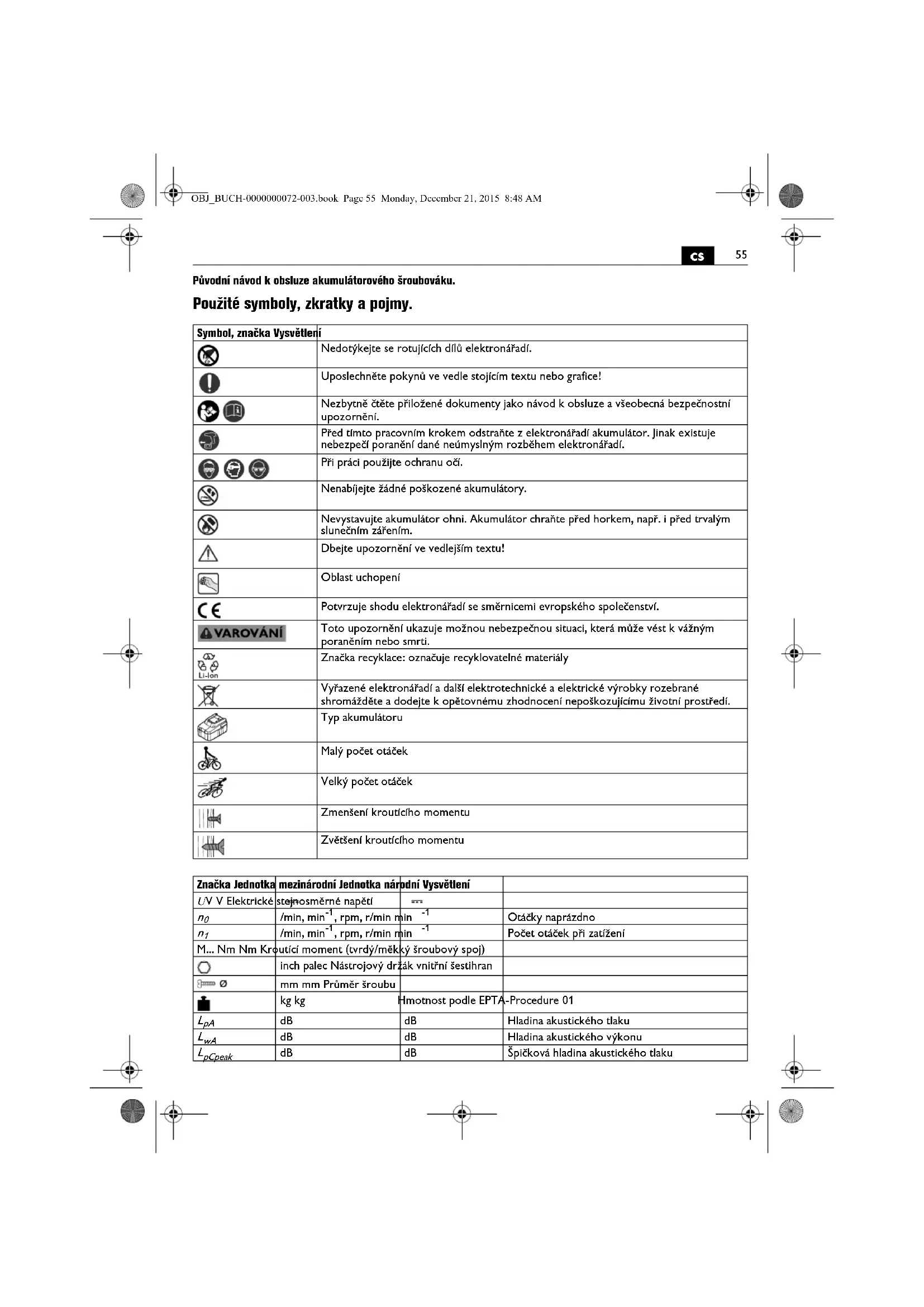

Původní návod k obsluze akumulátorového šroubováku. Použité symboly, zkratky a pojmy. Symbol, značka Vysvětlení Nedotýkejte se rotujících dílů elektronářadí. Uposlechněte pokynů ve vedle stojícím textu nebo grafice! Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. Při práci použijte ochranu očí. Nenabíjejte žádné poškozené akumulátory. Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. Dbejte upozornění ve vedlejším textu! Oblast uchopení Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. Značka recyklace: označuje recyklovatelné materiály Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. Typ akumulátoru Malý počet otáček Velký počet otáček Zmenšení kroutícího momentu Zvětšení kroutícího momentu Značka Jednotka mezinárodní Jednotka národní Vysvětlení U V V Elektrické stejnosměrné napětí

Počet otáček při zatížení M... Nm Nm Kroutící moment (tvrdý/měkký šroubový spoj) inch palec Nástrojový držák vnitřní šestihran mm mm Průměr šroubu kg kg Hmotnost podle EPTA-Procedure 01

Pro Vaši bezpečnost. Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 054 06 1). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí. Dbejte rovněž příslušných národních ustanovení ochrany při práci. Určení elektronářadí: ruční šroubovák k zašroubování a vyšroubování šroubů, speciálně pro nasazení v suchém zdění s rychlovývrtnými šrouby, pomocí firmou FEIN schválených pracovních nástrojů a příslušenstvím, v prostředí chráněném před povětrnostními vlivy. Speciální bezpečnostní předpisy. Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem. Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů. Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce. Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty. Neopracovávejte žádný materiál obsahující azbest. Azbest je karcinogenní. Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky. Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí. Používání a zacházení s akumulátorem (akumulátorovým blokem). Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění: Akumulátory nesmějí být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám. Pokud kapalina vytékající z poškozeného akumulátoru potřísnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte. Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na přímém slunečním světle. Akumulátor vyjměte z originálního obalu až tehdy, když se má použít. Před prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění. Akumulátor odejměte pouze při vypnutém elektronářadí. Udržujte akumulátory daleko od dětí. Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku. Používejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu. Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru. Vibrace rukou či paží V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. K... Nepřesnost m/s

Hodnota emise vibrací podle EN 60745 (vektorový součet tří os)

Hodnota emise vibrací (šroubování) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. Značka Jednotka mezinárodní Jednotka národní Vysvětlení OBJ_BUCH-0000000072-003.book Page 56 Monday, December 21, 2015 8:48 AM57

Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů. Pokyny k obsluze. Přepínač směru otáčení ovládejte pouze za stavu klidu motoru. Aby se zabránilo neúmyslnému uvedení do provozu, např. při přepravě, dejte přepínač směru otáčení do střední polohy. Při přehřátí běží stroj s krátkými, nízkovýkonnými impulsy. Elektronářadí nechte v běhu naprázdno ochladit. ASCT14/ASCT14M/ASCT18/ASCT18M: zašroubování provádějte s namontovaným hloubkovým dorazem. ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: zásobník šroubů smí být provozován pouze v poloze „směr otáčení vpravo“. Nastavení kroutícího momentu (ASCT14U/ ASCT14UM/ASCT18U/ASCT18UM) (viz strana 7). Nastavení z výroby odpovídá rozsahu pro menší až středně velké šrouby. Utahovací moment je závislý i na síle, kterou je elektronářadí tlačeno proti šroubu. Zacházení s akumulátorem. Provozujte a nabíjejte akumulátor pouze v rozsahu provozní teploty akumulátoru 0 °C – 45°C (32 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty. Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí. Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor. Údržba a servis. Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje. Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com. Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, hloubkový doraz, akumulátor, závěs, zásobník Záruka a ručení. Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze. Prohlášení o shodě. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Ochrana životního prostředí, likvidace. Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu. U ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky. Ukazatel LED Význam Akce 1 – 4 zelené LED Procentuální stav nabití Provoz Červené trvalé světlo Akumulátor je téměř prázdný Akumulátor nabijte Červené blikající světlo Akumulátor není připravený k provozu Akumulátor uveďte do rozsahu provozní teploty akumulátoru, poté nabijte OBJ_BUCH-0000000072-003.book Page 57 Monday, December 21, 2015 8:48 AM58
