ASCT 18 M - Ruuvinväännin Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Käsikäyttöinen ruuvinväännin
Merkki	Fein
Malli	ASCT 18 M
Luokka	Ruuvinväännin
Virtalähde	Li-ion-akku (ei mukana)
Kuormanopeus (n₀)	Ei määritelty
Kiristysmomentti (kova/pehmeä)	Ei määritelty
Työkalunpidike	Kuusiokolo (tuuma)
Ruuvin maksimihalkaisija	Ei määritelty
Paino (EPTA:n mukaan)	Ei määritelty
Akun lämpötila-alue	0 °C – 45 °C (32 °F – 113 °F)
Latauksen ilmaisin	Vihreä LED (1–4) lataustilalle, punainen LED heikolle tai käyttövalmiille akulle
Päätoiminnot	Ruuvien kiristys ja löysäys, syvyysrajoitin (mallissa M), momentin säätö (mallissa UM)
Suositeltu käyttö	Kuivarakennus pikakiinnitysruuveilla, säältä suojattuna
Turvallisuus	Käytä silmiensuojainta, älä koske pyöriviin osiin, irrota akku ennen huoltoa, käytä hyväksyttyjä lisävarusteita
Huolto	Puhalla kuivaa paineilmaa tuuletusrakoihin, jos käyttöä metallilla paljon
Käyttäjän vaihdettavat osat	Lisävarusteet, syvyysrajoitin, akku, koukku, säiliö
Takuu	Markkinoille saattamismaan lainsäädännön mukaisesti
Kierrätys	Lajittele ja vie kierrätyskeskukseen; hävitä akut vain tyhjänä tai eristettynä teipillä
Toimitettavat asiakirjat	Käyttöohje ja yleiset turvallisuusohjeet

Usein kysytyt kysymykset - ASCT 18 M Fein

Kuinka vaihdan pyörimissuunnan Fein ASCT 18 M -ruuvinvääntimessä?

Käytä pyörimissuunnan kytkintä vain, kun moottori on täysin pysähtynyt. Kuljetusta varten aseta kytkin keskiasentoon tahattoman käynnistymisen estämiseksi.

Mikä on akun käyttölämpötila-alue?

Akkua on käytettävä ja ladattava lämpötila-alueella 0 °C – 45 °C (32 °F – 113 °F). Latauksen alussa akun lämpötilan on oltava tällä alueella.

Mitä tehdä, jos punainen LED-valo vilkkuu?

Vilkkuva punainen valo tarkoittaa, että akku ei ole käyttövalmis. Aseta akku käyttölämpötila-alueelle (0–45 °C) ja lataa se sitten.

Kuinka säädän kiristysmomenttia ruuvinvääntimessä?

Momentin säätö on käytettävissä malleissa ASCT14U/ASCT14UM/ASCT18U/ASCT18UM. Käytä säätöpyörää; oletusasetus sopii pienille ja keskikokoisille ruuveille. Momentti riippuu myös ruuvin painamisvoimasta.

Voinko käyttää muita kuin Fein-lisävarusteita tämän ruuvinväntimen kanssa?

Käytä vain erityisesti Fein-suunniteltuja tai hyväksymiä lisävarusteita. Pelkkä lisävarusteen kiinnittyminen työkaluun ei takaa turvallista käyttöä.

Kuinka huollan ruuvinväännintä intensiivisen metallikäytön jälkeen?

Intensiivisessä metallikäytössä johtavaa pölyä voi kerääntyä. Puhalla säännöllisesti kuivaa ja öljytöntä paineilmaa tuuletusrakojen läpi.

Mitä tehdä, jos työkalu ylikuumenee?

Ylikuumetessaan työkalu toimii heikkotehoisina pulsseina. Anna sen käydä tyhjänä jäähtyäkseen.

Kuinka kierrätän käytetyn akun?

Hävitä akku vasta, kun se on täysin tyhjentynyt. Jos se ei ole tyhjä, eristä liitin teipillä oikosulkujen estämiseksi. Vie se ympäristöystävälliseen kierrätyskeskukseen.

Mistä löydän varaosaluettelon?

Ajantasainen varaosaluettelo on saatavilla verkkosivulla www.feln.com. Voit itse vaihtaa lisävarusteet, syvyysrajoittimen, akun, koukun ja säiliön.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Lue kaikki varoitukset ja ohjeet. Käytä silmiensuojainta, älä koske pyöriviin osiin, irrota akku ennen huoltoa ja käytä työkalua vain Fein-hyväksytyillä lisävarusteilla.

KÄYTTÖOHJE ASCT 18 M Fein

Alkuperäiset ohjeet - Akkuruuvinväännin.

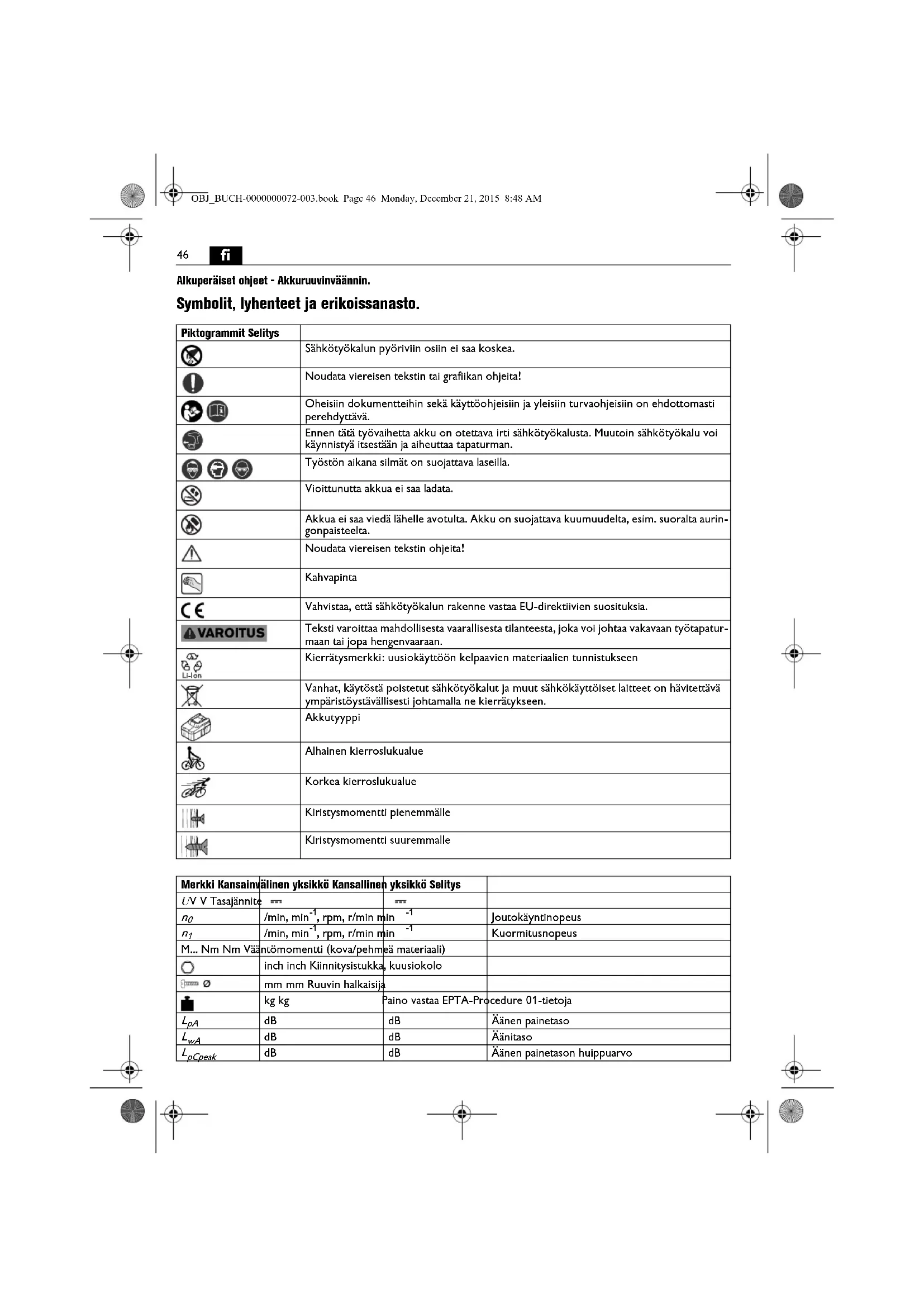

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Ennen tätä työvalhetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Vioittunutta akkua ei saa ladata.
	Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta aurin-gonpaisteelta.
	Noudata viereisen tekstin ohjeita!
	Kahvapinta
CE	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktlivien suosituksia.
VAROITUS	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapatur-maan tai jopa hengenvaaraan.
	Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Akkutyyppi
	Alhainen kierroslukualue
	Korkea kierroslukualue
	Kiristysmomentti pienemmälle
	Kiristysmomentti suuremmalle

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
UV V Tasajännite	===	===
n_0	/min, min ^-1 , rpm, r/min min	^-1	Joutokäyntinopeus
n_1	/min, min ^-1 , rpm, r/min min	^-1	Kuormitusnopeus
M... Nm Nm Vääntömomentti (kova/pehmeä materiaali)
○	inch inch Kiinnitysistukka, kuusiokolo
[IMAGE]	mm mm Ruuvin halkaisija
	kg kg	Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB	dB	Äänen palnetaso
L_wA	dB	dB	Äänitaso
L_pCpeak K...	dB	dB	Äänen palnetason hulppuarvoEpävarmuustekijä
a	m/s^2	m/s^2	Tärinäarvo vastaa standardla EN 60745 (vektori-summa, kolmlulottelnen)
a_h	m/s^2	m/s^2	Värähtelytasoarvo (ruuvit)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2	Kansainväliseen SI-järjestelmään sisältyvät perus-yksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 054 06 1) niln, että nlissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisäteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen ruuvinväännin ruuvaukseen ja ruuvien irrotukseen säältä suojatulissa tiloissa, erityisesti kuivilin tiloihin ja sisärakennukseen pikaruuveilla. Ruuvinväntimessä saa käyttää alnoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita.

Erityiset varotoimenpiteet.

Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Jos laite osuu jännitteellseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Varmista työkappaleen asento. Kun työkappale kiinnite-tään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin klinnl pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voi- vat lyhytaikaisesti olla erittäin korkeat.

Asbestipitoista materiaalia ei saa työstää. Asbesti voi aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara. Suositamme tarrakiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötykalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Akkujen käyttö ja käsittely.

Jotta akkuja käsiteltäessä vältetään vaarat ja riskit - palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat -, on noudatettava seuraavia ohjeita:

Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seurauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengitystteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää lhoa.

Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.

Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.

Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.

Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.

Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.

Pidä akut poissa lasten ulottuvilta.

Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.

Käytä alina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään väääräntyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.

Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 60745 mukalsta mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiln tai silnä käytetään multa lisätarvikkelta tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa polketa tässä ilmoitetusta. Silnä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

fi

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materlaalla. Silnä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatla ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt. Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon. Sähkötyökalun ylikuumenemisen tunnistaa siitä, että sen impulssit ovat lyhyitä ja vajaatehoisla. Anna silloin työkalun jäähtyä käyttämällä sitä joutokäynnillä. ASCT14/ASCT14M/ASCT18/ASCT18M: Kierreliitoksia tehtäessä on aina käytettävä syvyyrsrajoitinta. ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: Ruuvausmakasiinia saa käyttää vain silloin, kun on valittu "pyörimissuunta olkealle".

Kirstysmomentin säätö (ASCT14U/ASCT14UM/ASCT18U/ASCT18UM) (ks. sivu 7).

Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin. Kiristysmomenttiin vaikuttaa myös voima, jolla työkalua painetaan ruuvia vasten.

Akkujen asianmukainen käsittely.

Akkua saa käyttää ja ladata sen vain käyttölämpötiloissa 0 °C – 45 °C (32 °F – 113 °F). Latausta aloitettaessa on akun lämpötilan oltava sallitulla käyttölämpötila-alueella.

LED-valo Merkitys Toimenpide
1 – 4 vihreä LED	prosentuaalinen varaustila	Käyttötila
punainen jatkuva valo	Akku on lähes tyhjä	Akku ladattava
punainen vilkkuvalo	Akku ei ole käyt- tövalmiudessa	Anna akun lämmetä käyttölämpötilaan ja lataa se sitten

Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty. Jos akun varaustila laskee liikaa, elektroninen valvontapiliri pysäyttää moottorin automaattisesti.

Kunnossapito, huolto.

Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä

puhdistaa sisältä säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse: Työstötyökalut, syvyysrajoitin, akku, ripustuskoukku, makasiini

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittä-mä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.

EU-vastaavuus.

Tml. FEIN vakuuttaa ja vastaa yksin slitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmaterlaalit, käytöstä polstetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen. Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään. Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
