Produkttype	Bærbar skrutrekker
Merke	Fein
Modell	ASCT 18 M
Kategori	Skrutrekker
Strømforsyning	Li-ion-batteri (ikke inkludert)
Tomgangshastighet (n₀)	Ikke spesifisert
Tiltrekkingsmoment (hard/mykk)	Ikke spesifisert
Verktøyholder	Sekskant (tommer)
Maksimal skrudiameter	Ikke spesifisert
Vekt (iht. EPTA)	Ikke spesifisert
Batteriets temperaturområde	0 °C til 45 °C (32 °F til 113 °F)
Ladeindikator	Grønn LED (1 til 4) for ladetilstand, rød LED for svakt eller ikke klart batteri
Hovedfunksjoner	Skruing og løsning av skruer, dybdestopper (på modell M), momentinnstilling (på modell UM)
Anbefalt bruk	Tørr bygging med raske skruer, beskyttet mot vær
Sikkerhet	Bruk vernebriller, ikke berør roterende deler, fjern batteriet før vedlikehold, bruk godkjente tilbehør
Vedlikehold	Blås tørr trykkluft gjennom ventilasjonsspaltene ved intensiv bruk på metall
Brukerutskiftbare deler	Tilbehør, dybdestopper, batteri, krok, magasin
Garanti	I samsvar med lovgivningen i landet der den markedsføres
Resirkulering	Sorter og lever til resirkuleringssenter; kast bare utladede batterier eller isoler med tape
Medfølgende dokumenter	Bruksanvisning og generelle sikkerhetsinstruksjoner

Ofte stilte spørsmål - ASCT 18 M Fein

Hvordan endre rotasjonsretning på Fein ASCT 18 M skrutrekkeren?

Bruk rotasjonsretningsbryteren kun når motoren er helt stoppet. For transport, sett bryteren i midtstilling for å unngå utilsiktet start.

Hva er batteriets driftstemperaturområde?

Batteriet må brukes og lades i et temperaturområde på 0 °C til 45 °C (32 °F til 113 °F). Ved start av lading må batteritemperaturen være innenfor dette området.

Hva gjør jeg hvis den røde LED-en blinker?

Blinkende rød LED indikerer at batteriet ikke er klart til bruk. Plasser batteriet i driftstemperaturområdet (0-45 °C) og lad det deretter.

Hvordan justere tiltrekkingsmomentet på skrutrekkeren?

Momentinnstillingen er tilgjengelig på modellene ASCT14U/ASCT14UM/ASCT18U/ASCT18UM. Bruk justeringshjulet; standardinnstillingen passer for små og mellomstore skruer. Momentet avhenger også av påtrykkkraften på skruen.

Kan jeg bruke ikke-Fein tilbehør med denne skrutrekkeren?

Bruk kun tilbehør som er spesielt utviklet eller godkjent av Fein. Det at tilbehør passer på verktøyet garanterer ikke sikker bruk.

Hvordan vedlikeholde skrutrekkeren etter intensiv bruk på metall?

Ved intensiv bruk på metall kan ledende støv hope seg opp. Blås regelmessig tørr og oljefri trykkluft gjennom ventilasjonsåpningene.

Hva gjør jeg ved overoppheting av verktøyet?

Ved overoppheting går verktøyet med pulser med lav effekt. La det gå på tomgang for å avkjøles.

Hvordan resirkulere brukt batteri?

Kast batteriet kun når det er helt utladet. Hvis det ikke er utladet, isoler kontakten med tape for å unngå kortslutning. Lever til et miljøvennlig resirkuleringssenter.

Hvor finner jeg listen over reservedeler?

Den aktuelle reservedelslisten finnes på nettstedet www.feln.com. Du kan selv bytte tilbehør, dybdestopper, batteri, krok og magasin.

Hva er de viktigste sikkerhetstiltakene?

Les alle advarsler og instruksjoner. Bruk vernebriller, ikke berør roterende deler, fjern batteriet før vedlikehold, og bruk verktøyet kun med tilbehør godkjent av Fein.

BRUKSANVISNING ASCT 18 M Fein

Hånd-arm-vibrationer

Fabriksindstillingen svarer til området for små og middelstore skruer.

Håntering med batteri.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

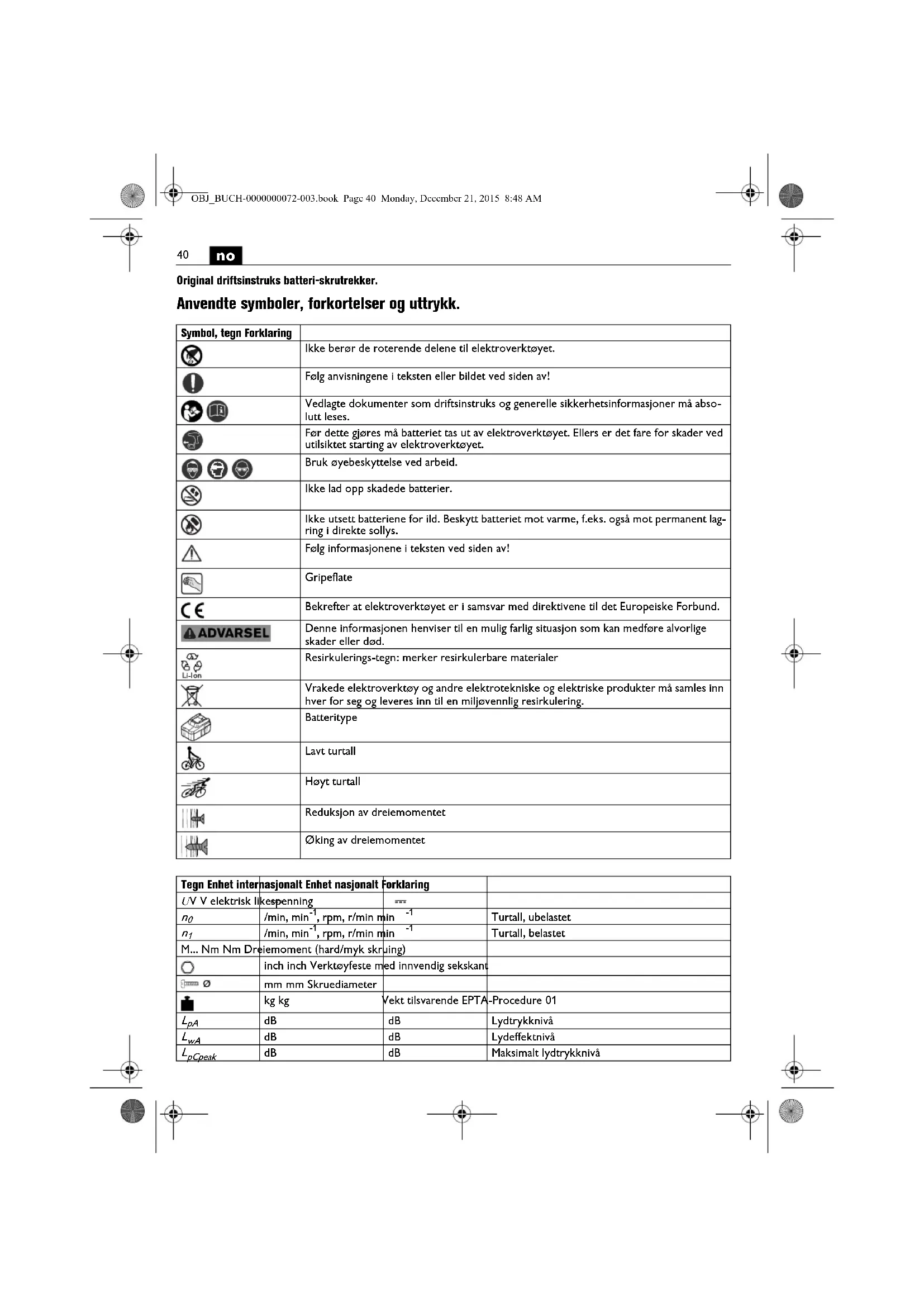

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Ikke berør de roterende delene til elektroverktøyet.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må abso-lutt leses.
	Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet.
	Bruk øyebeskyttelse ved arbeid.
	Ikke lad opp skadede batterier.
	Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lag-ring i direkte sollys.
	Følg informasjonene i teksten ved siden av!
	Gripeflate
CE	Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund.
ADVARSEL	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Resirkulerings-tegn: merker resirkulerbare materialer
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
	Batteritype
	Lavt turtall
	Høyt turtall
	Reduksjon av dreiemomentet
	∅king av dreiemomentet

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
UV V elektrisk likespenning		---
n_0	/min, min ^-1 , rpm, r/min min	-1	Turtall, ubelastet
n_1	/min, min ^-1 , rpm, r/min min	-1	Turtall, belastet
M... Nm Nm Drelemoment (hard/myk skruing)
○	inch inch Verktøyfeste med innvendig sekskant
[IMAGE]	mm mm Skruediameter
	kg kg	Vekt tilsvarende EPTA	-Procedure 01
L_pA	dB	dB	Lydtrykknivå
L_wA	dB	dB	Lydeffektnivå
L_pCpeak	dB	dB	Makslmalt lydtrykknivå

no

41

Tegn Enhet internasjonalt Enhet nasjonalt forklaring
K...			Usikkerhet
a	m/s^2	m/s^2	Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retnlinger)
a_h	m/s^2	m/s^2	Svingningsemisjonsverdi (skruer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og

anvisningene. Unnlatelse av å over-

holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (dokumentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmelse- ne.

Elektroverktøyets formål:

Håndholdt skrutrekker til inn- og utskruing av skruer, spesielt til bruk innen bygg og anlegg med selvborende skruer, innsatsverktøy og tilbehør som er godkjent av FEIN og til bruk i værbeskyttede omgivelser.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f. eks. med et metallsøkeapparat før arbeidet påbegynnes.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.

Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.

Ikke bearbeid asbestholdig material. Asbest kan fremkalle kreft.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Bruk og behandling av batteriet (batteriblokken).

Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet:

Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved skader og usakkyndig bruk av batteriet kan det slippe ut ska-delig damp og væske. Dampen kan irritere åndedrettsorganene. Batterlvaske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut.

Ta batteriet først ut av originalemballasjen när det skal brukes.

Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsiktet, er det fare for skader.

Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og elverktøyet med en tørr, ren klut.

Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.

Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektro-verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot swingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

no

Bruksinformasjon.

Bruk høyre-/venstre-bryteren kun när motoren står stille.

Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f. eks. ved transport.

Ved overoppheting går elektroverktøyet med korte, ytelsessvake impulser. La elektroverktøyet avkjøle ved å kjøre maskinen uten belastning.

ASCT14/ASCT14M/ASCT18/ASCT18M: Det skal skrues med montert dybdeanslag.

ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: Skrumagasi-net må kun brukes i stillingen «dreieretning mot høyre».

Innstilling av dreiemomentet (ASCT14U/ASCT14UM/ASCT18U/ASCT18UM) (Se side 7).

Fabrikkinnstillingen tilsvarer området for mindre til middels store skruer.

Tiltrekkingsmomentet er også avhengig av kraften elektroverktøyet trykkes mot skruen med.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kortslutning

eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.

Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com.

Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy, dybdeanlegg, batteri, stativkrok, magasin

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Batterier må kun leveres inn til korrekt deponering i utladet tilstand.

Hvis batteriene ikke er helt utladet må kontaktene isoleres med tape, slik at det ikke oppstår en kortslutning.

ASCT14/ASCT14M/ASCT18/ASCT18M: Skruvdragning ska ske med monterat djupanslag.

Hantering av batterier.
