| Tip produs | Mașină de șurubelit portabilă |
| Marcă | Fein |
| Model | ASCT 18 M |
| Categorie | Mașină de șurubelit |
| Alimentare | Acumulator Li-ion (nu este inclus) |
| Viteză în gol (n₀) | Nespecificat |
| Cuplu de strângere (înșurubare tare/moale) | Nespecificat |
| Portsculă | Hexagon interior (inch) |
| Diametru maxim al șurubului | Nespecificat |
| Greutate (conform EPTA) | Nespecificat |
| Interval de temperatură al acumulatorului | 0 °C până la 45 °C (32 °F până la 113 °F) |
| Afișare nivel de încărcare | LED verde (1-4) pentru starea de încărcare, LED roșu pentru baterie descărcată sau nefuncțională |
| Funcții principale | Strângere și desfacere șuruburi, limitator de adâncime (pe modelul M), reglare cuplu (pe modelul UM) |
| Utilizare recomandată | Construcții uscate cu șuruburi de strângere rapidă, ferit de intemperii |
| Siguranță | Purtați protecție oculară, nu atingeți elementele în rotație, scoateți acumulatorul înainte de întreținere, utilizați accesorii autorizate |
| Întreținere | Suflați aer comprimat uscat prin fantele de ventilație în caz de utilizare intensivă pe metal |
| Piese înlocuibile de utilizator | Accesorii, limitator de adâncime, acumulator, cârlig, magazie |
| Garanție | Conformă reglementărilor legale din țara de comercializare |
| Reciclare | Sortați și depuneți la un centru de reciclare; aruncați acumulatorii doar descărcați sau izolați cu bandă adezivă |
| Documente furnizate | Manual de utilizare și instrucțiuni generale de siguranță |
Întrebări frecvente - ASCT 18 M Fein
Întrebările utilizatorilor despre ASCT 18 M Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. ASCT 18 M - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ASCT 18 M mărcii Fein.

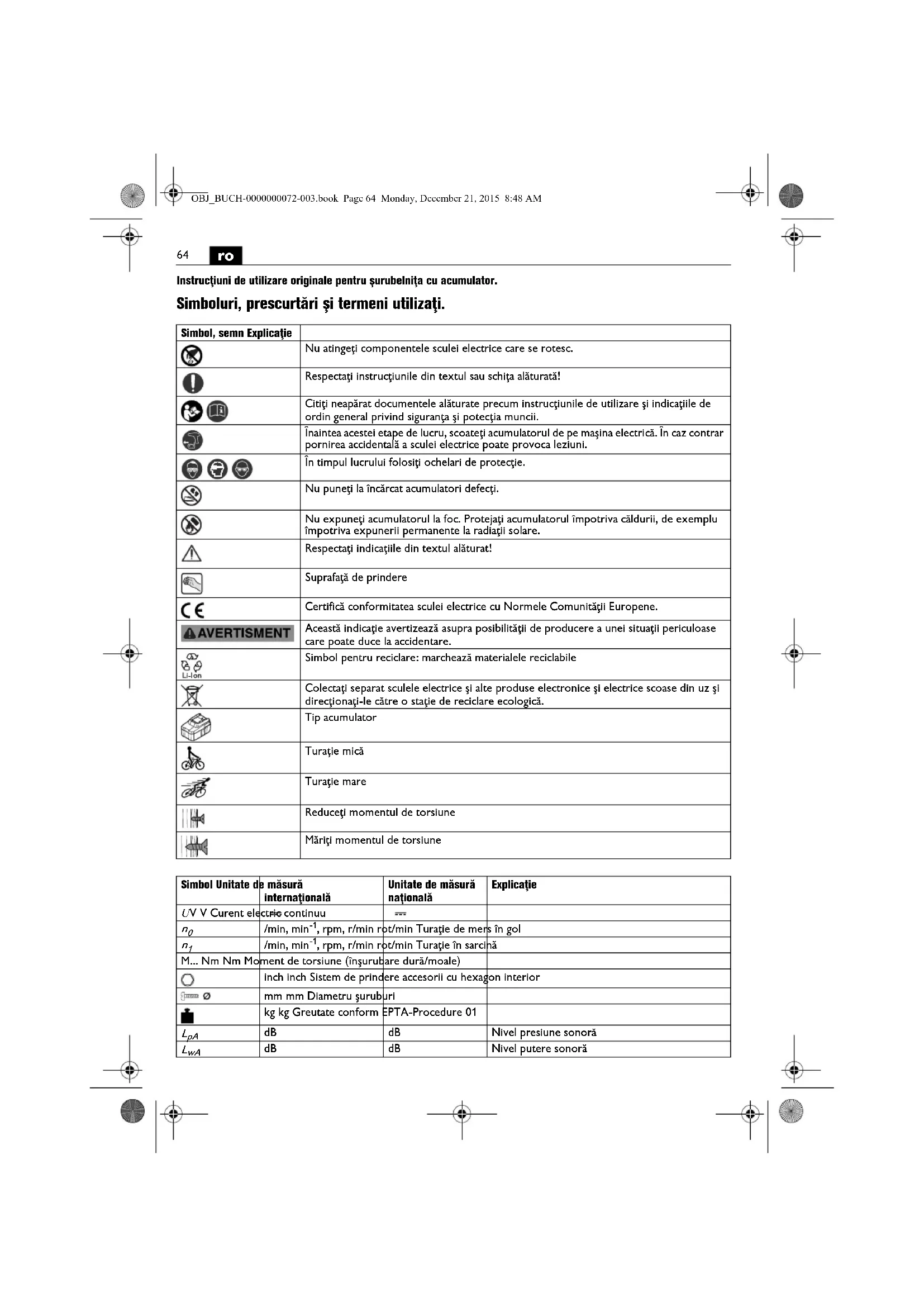

MANUAL DE UTILIZARE ASCT 18 M Fein
Instrucțiuni de utilizare originale pentru şurubelnița cu accumulator.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
| Nu atingeți componentele sculei electrice care se rotesc. | |
| Respectați instrucțiunile din textul sau schița alăturată! | |
| Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. | |
| Înaintea acestei etape de lucru, scoateți acumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. | |
| În timpul lucrului folosiți ochelari de protecție. | |
| Nu puneți la încărcat acumulatori defecti. | |
| Nu expuneți acumulatorul la foc. Protejați acumulatorul împotriva căldurii, de exemplu împotriva expuneril permanente la radiații solare. | |
| Respectați indicațiile din textul alăturat! | |
| Suprafață de prindere | |
| CE | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
| AVERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. |
| Simbol pentru reciclare: marchează materialele reciclabile | |
| Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. | |
| Tip accumulator | |
| Turație mică | |
| Turație mare | |
| Reduceți momentul de torsiune | |
| Măriți momentul de torsiune |
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație | |
| UV V Curent electrieg continuu | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min rot/min Turație de mers în gol | ||
| n_1 | /min, min ^-1 , rpm, r/min rot/min Turație în sarcină | ||
| M... Nm Nm Mo | ment de torsiune (înșurubare dură/moale) | ||
| ○ | inch inch Sistem de prindere accesorii cu hexagon interior | ||
| [IMAGE] | mm mm Diametru șuruburi | ||
| kg kg Greutate conform | EPTA-Procedure 01 | ||
| L_pA | dB | dB | Nivel presiune sonoră |
| L_wA | dB | dB | Nivel putere sonoră |
| L_pCpeak | dB dB Nivel maxim putere sonoră | ||
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 60745 (şuma vectorială a trei direcții) |
| a_h | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise (înșurubare) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicatiile privind siguranța și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii" (număr document 3 41 30 054 06 1) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
şurubelnită manuală pentru înşurubarea și deşurubarea de şuruburi, adecvată în special pentru prinderea şuruburilor cu filet rapid în gips carton, cu ajutorul accesorilor admise de FEIN, în mediu protejat împotriva intemperiilor.
Instrucțiuni speciale privind siguranța și protecția muncii.
Prindeți scula electrică de mânerele izolate atunci când executați operații în cursul cărora dispozitivul de fixare poate atinge conductori ascunși. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și provoca electrocutare.
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reactie puternice.
Nu prelucrați materiale care conțin azbest. Azbestul se consideră a fi cancerigen.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Utilizarea și manevrarea accumulatorului (pachetului de accumulatori).
Pentru evitarea situațiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii și alte răniri în timpul manipulării acumulatorilor, vă rugăm să respectați următoarele indicații:
Nu este permisă demontarea, deschiderea și dezasamblarea accumulatorilor. Nu expuneți acumulatorii șocurilor mecanice. În caz de deteriorare a acumulatorului și utilizare neconformă destinației, din acesta se pot degaja vapori și se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la iritații sau arsuri ale pielii.
În cazul în care lichidul scurs din accumulatorul deteriorat a umectat obiectele învecinate, verificați piesele respective, curățați-le sau, dacă este necesar, înlocuiti-le.
Nu expuneți acumulatorul la căldură sau la foc. Nu depozitați acumulatorul în lumina directă a soarelui.
Înainte de a-l utiliza, extrageți acumulatorul din ambalajul său original.
Înaintea oricăror intervenții asupra sculei electrice, detașați acumulatorul de pe aceasta. În cazul în care scula electrică pornește accidental, există pericol de rănire.
Detaşati accumulatorul de pe scula electrică numai după ce în prealabil ați oprit-o.
Tineți acumulatorii la loc inaccesibil copiilor.
Păstrați acumulatorul curat și protejati-I de umezeală și apă. Curățați contactele murdare ale acumulatorului și ale sculei electrice cu o lavetă uscată, curată.
Folosiți numai acumulatori intacti, originali FEIN, destinați sculei dumneavoastră electrice. În timpul lucrului și la încărcarea unor acumulatori deteriorați, reparați sau modificați, a unor produse contrafăcute și de fabricație străină, există pericol de incendiu și/sau explozie.
Respectați indicațiile privind siguranța cuprinse în instrucțiunile de utilizare ale încărcătorului.
ro
Vibratii mână-braț
Nivelul vibraților specificat în prezentele Instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a măinilor, organizarea rațională a proceselor de lucru.
Instrucțiuni de utilizare.
Actionați comutatorul direcției de rotație numai când motorul este oprit.
Aduceți comutatorul sensului de rotație în poziția din mijloc pentru a evita pornirea involuntară a sculei electrice, de exemplu în timpul transportului.
În caz de supraîncălzire, scula electrică funcționează cu impulsuri scurte de putere redusă. Lăsați scula electrică să meargă în gol pentru a se răci.
ASCT14/ASCT14M/ASCT18/ASCT18M: Înşurubările se vor efectua cu limitatorul de reglare a adâncimil montat.
ASCT14M/ASCT14UM/ASCT18M/ASCT18UM: Magazia de șuruburi poate fi utilizată numai poziția corespunzătoare direcției spre dreapta a rotației.
Reglarea momentului de torsiune (ASCT14U/ASCT14UM/ASCT18U/ASCT18UM) (vezi pagina 7).
Reglajul din fabrică corespunde domeniului adecvat şuruburilor de dimensiuni mai mici până la medii.
Momentul de strângere depinde și de forța cu care se apasă scula electrică pe șurub.
Manipularea accumulatorului.
Folosiți și încărcați acumulatorul numai în domeniul temperaturilor de lucru de 0 °C – 45°C (32 °F – 113 °F). În momentul începerii procesului de încărcare, temperatura acumulatorului trebuie să fie în domeniul temperaturilor de lucru ale acumulatorului.
| Indicator cu LED-uri | Semnificatie Acțiune | |
| LED verde 1 – 4 | nivel de încărcare în procente | Funcționare |
| lumină roșie continuă | Accumulatorul este aproape descărcat | Încărcați acumulatorul |
| lumină roșie intermitentă | Accumulatorul nu este pregătit de funcționare | Aduceți acumulatorul în domeniul temperaturilor de lucru, apoi încărcați-l |
Nivelul procentual real de încărcare a accumulatorului este afișat numai atunci când motorul sculei electrice este oprit.
Înainte de a se ajunge la descărcarea profundă a accumulatorului, sistemul electronic oprește automat motorul.
Întreținere și asistență service post-vânzări.
In cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun
conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în interiorul sculei electrice.
Găsiți lista actuală de plese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese: accesorii, limitator de reglare a adâncimii, accumulator, cârlig prindere pe schelă, magazie
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentație tehnica la: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Protectia mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
După ce mai întâi i-ați descărcat, direcționați acumulatorii către un punct de colectare a deșeurilor sortate.
În cazul în care accumulatorii nu sunt complet descărcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
