NÁVOD NA OBSLUHU AB1900 SCHEPPACH

Zapnutí-vypnutí (obr. 4)

Vysvetlenie symbolov na prístroji

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Používať ochranné rukavice!
	Noste ochranné okuliare!
	Noste ochranu sluchu!
	Pri tvorbe prachu noste ochranu dýchania!
	Trieda ochrany II

Obsah:

Strana:

1. Úvod 140
2. Popis dielov .... 141
3. Rozsah dodávky 141
4. Určenie použitia prístroja.... 141
5. Všeobecne bezpečnostne predpisy pre elektricke nastroje...... 142
6. Technické údaje.... 146
7. Pred uvedením do prevádzky 147
8. Prevádzka....147
9. Uvedenie do prevádzky 148
10. Pokyny na obsluhu/pracovné pokyny 148
11. Elektrické pripojenie 149
12. Údržba 150
13. Príslušenstvo 151
14. Likvidácia.... 151
15. Riešenie problémov.... 152

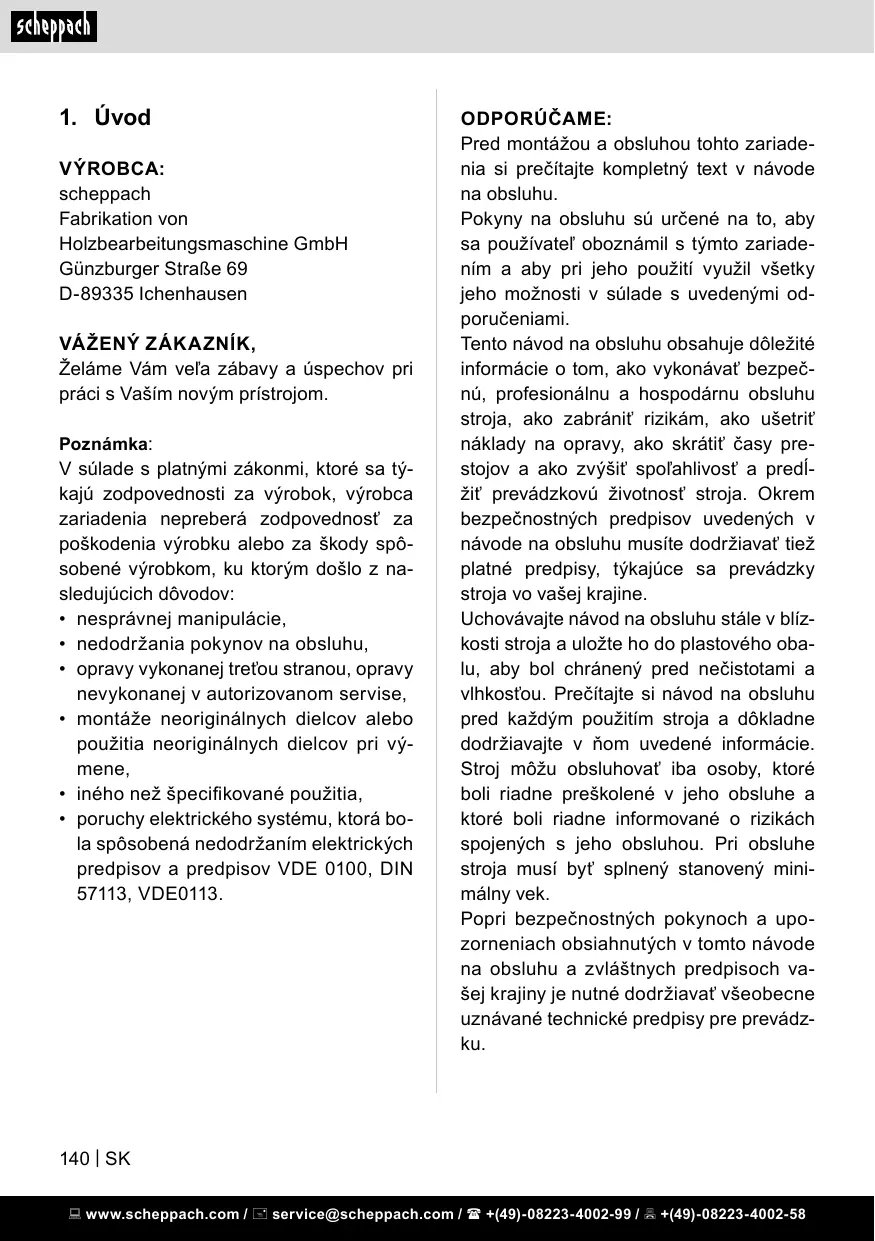

1. Úvod

VÝROBCA:

scheppach

Fabrikation von

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka:

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej tret'ou stranou, opravy nevykonanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia neoriginálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

ODPORÚČAME:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.

Pokyny na obsluhu sú určené na to, aby sa používatel' oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami.

Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predížiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.

Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkostou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek.

Popri bezpečnostných pokynoch a upozorneniach obsiahnutých v tomto návode na obsluhu a zvláštnych predpisoch vašej krajiny je nutné dodržiavať všeobecne uznávané technické predpisy pre prevádzku.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis dielov (obr. 1-5)

1. Teleso motora
2. Zapínač/vypínač
3. Rukovät'
4. Otvor na plnenie oleja/priezor
5. Dodatočná rukoväť
6. Uchytenie nástroja
7. Špicatý sekáč
8. Blokovací čap
9. Upínacia skrutka
10. Blokovací spínač
11. Samorezná skrutka

3. Rozsah dodávky (obr. 6)

• Otvorte obal a opatrne z neho vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihned informujte dodávatel’a. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred prácou sa oboznámte s prístrojom za pomoci návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.

⚠️ POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

4. Určenie použitia prístroja

Elektrický nástroj je určený na t'ažké práce s sekáčom a búracie práce a spolu s odpovedajúcim príslušenstvom na zatíkanie a zhutňovanie.

Prístroj smie byt' použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ / obslu-hujúca osoba, nie však výrobca.

Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami.

Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom.

Musia sa dodržiavať aj iné všeobecné pracovno-lekárske a bezpečnostno-technické pravidlá. Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu

Prosím zohl'adnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Pozor! Pri používaní elektrických prístrojov je nutné na ochranu pred zásahom elektrickým prúdom, pred ne-bezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upozor-nenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte.

1. Pracovné miesto

a) Pracovný priestor udržiavajte čistý a uprataný. Neporiadok a neosvetlené pracovné priestoru môžu viest' k úrazom.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdialenosti od elektrického prístroja počas jeho používania. Pri odvedení pozornosti môžete stratit' kontrolu nad náradím.

a) Prípojná zástrčka prístroja musí byt kompatibilná so zásuvkou. Sieťová zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými prístrojmi. Neupravované sieťové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, ako napr. rúr, kúrení, sporákov a chladničiek. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Náradie chráňte pred dažďom alebo vlhkom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte sietový kábel na iné ako určené účely, na prenášanie prístroja, na jeho zavesenie alebo na vytahovanie sietovej zástrčky zo zásuvky.

Sietový kábel chráněte pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zamotané sietové káble zvyšujú riziko zásahu elektrickým prúdom.

e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú schválené pre vonkajšie priestory. Použitie predlžovacieho kábla vhodného pre vonkajšie priestory znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnút prevádzke elektrického náradia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného spínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom. Vždy skontrolujte, či sieťové napätie zodpovedá napätiu na výrobnom štítku elektrického náradia.

a) Bud'te opatrní. Dávajte pozor na to, čo robíte, a k práci s elektrickým náradím pristupujte uvážlivo. Nepoužívajte náradie, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Jediná chvíľka nepozornosti pri používaní elektrického náradia môže viest' k závažným zraneniam.
b) Noste osobný ochranný výstroj a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu znižuje v závislosti od typu elektrického náradia a jeho použitia riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do prevádzky. Skôr ako elektrické náradie pripojíte k napájaciemu zdroju a/alebo k akumulátoru, zodvihnete ho, alebo ak ho budete prenášať, uistite sa, že je vypnuté. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté náradie pripojíte k napájaciemu zdroju, môže dôjst’ k úrazom.
d) Predtým ako elektrické náradie zapnete, odstráňte nastavovacie nástroje alebo klůče na skrutky. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti náradia, môže viest' k poraneniam. Nepreceňujte svoje schopnosti. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môč' náradie lepšie kontrolovať pri neočakávaných situáciách.
e) Noste vhodný odev. Nenoste voľný odev ani šperky. Vlasy, odev a rukavice držte mimo dosahu pohybujúcich sa častí. Voľný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti
f) Ak sa dajú namontovať zariadenia na odsávanie a zachytávanie prachu, uistite sa, že sú pripojené a správne sa používajú. Používanie týchto zariadení znižuje riziká spôsobené prachom.

4. Starostlivé zaobchádzanie a používanie elektrického náradia

a) Náradie nepreťažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.

b) Nepoužívajte elektrické náradie s chybným vypínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
c) Skôr ako vykonáte nastavenia náradia, vymeníte časti príslušenstva alebo náradie odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uschovávajte mimo dosahu detí. Náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
e) O vaše náradie sa dôkladne starajte. Skontrolujte, či pohyblivé časti náradia bezchybne fungujú a nie sú zablokované a či sú zlomené alebo natol'ko poškodené diely, že by sa mohla negatívne ovplyvnit' funkcia náradia. Pred použitím náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrického náradia.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú.
g) Elektrické náradie, príslušenstvo, vložné nástroje atd. používajte v súlade s týmito inštrukciami a tak, ako je to predpísané pre tento špeciálny typ náradia. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest k nebezpečným situáciám.

5. Servis

a) Nechajte Vaš elektricky nastroj opravovat' vždy len kvalifikovanym odbornym personalom a vždy len s originalnymi nahradnymi dielmi. Tym sa zabezpeči, že ostane zachovana bezpečnosť elektrickeho nastroja.

BEZPEČNOSTNÉ UPOZORNENIA ŠPECIFICKÉ PRE KLADIVÁ

• Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
• Použite pomocné rukoväte, ak sú dodané spolu s elektrickým nástrojom. Strata kontroly môže viest' k poraneniam.
• Prístroj držte len za izolované plochy rukováte, ak vykonávate práce, pri których by nasadzovací nástroj mohol narazit' na skryté elektrické vedenia alebo na vlastný sieťový kábel. Pri kontakte s vedením, ktoré je pod napätím, sa môžu pod napätie dostat' aj kovové časti prístroja, čo vedie k zásahu elektrickým prúdom.

• Použite vhodné vyhl'adávacie prístroje na nájdenie skrytých napájacích vedení alebo sa obrát'te na miestnu spoločnosť zabezpečujúcu napájanie. Kontakt s elektrickými vedeniami môže viest' k požiaru alebo k zásahu elektrickým prúdom. Poškodenie plynového vedenia môže spôsobit' explóziu. Preniknutie do vodovodného potrubia spôsobuje vecné škody alebo môže spôsobit' zásah elektrickým prúdom.

• Elektrický nástroj pri práci vždy držte oboma rukami a dbajte na bezpečný postoj. Elektrický nástroj sa ovláda bezpečnejšie oboma rukami.

• Zaistite obrobok. Obrobok sa drží pevnejšie pomocou upínacích zariadení alebo zveráka než vašimi rukami
• Noste ochrannú masku proti prachu.

• Vyhýbajte sa abnormálnemu držaniu te- la. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu.
• Použite ochrannú výbavu. Pri práci so strojom vždy noste ochranné okuliare. Nutne je potrebné nosenie ochranného odevu, ako je ochranná maska proti prachu, ochranné rukavice, pevná a protišmyková ochranná obuv a ochrana sluchu.
• Pri práci vzniká prach, ktorý je často zdraviu škodlivý a nemal by sa dostať do tela. Použíte odsávanie prachu a dodatočne aj vhodnú ochrannú masku proti prachu. Nahromadený prach dôkladne odstráňte, napr. odsávaním.
• Pripojovací kábel držte vždy mimo oblast' pôsobenia stroja. Kábel ved'te vždy od stroja smerom dozadu.
• Nespracúvajte žiadne materiály, ktoré môžu byť zdraviu škodlivé (napr. azbest).

• Pri prácach na stene, strope alebo podlahe dávajte pozor na elektrické káble, vedenia plynu a vodovodné potrubia.

• Pri zablokovaní nasadzovacieho nástroja, prosím, okamžite vypnite prístroj! Nezapínajte prístroj, kým je nasadzovací nástroj zablokovaný, pretože by mohlo dôjst' k spätnému nárazu s vysokým reakčným momentom. Zistite a odstráňte príčinu zablokovania nasadzovacieho nástroja v súlade s bezpečnostnými upozorneniami. Možné príčiny by mohli byt':
  • Vzpriečenie v obrábanom obrobku

• Prelomenie obrábaného materiálu
• Pretaženie elektrického nástroja
• Nesiahajte do bežiaceho stroja.
• Nesmiete odstraňovať triesky a črepiny pri bežiacom stroji.

VAROVANIE! Nebezpečenstvo popálenia

Nasadzovací nástroj sa môže počas používania zahriat'.

• Pri výmene nástroja
• Pri odkladaní prístroja

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtel'ných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

6. Technické údaje

Počet úderov	2000 min ^-1
Konštrukčné rozmery D x Š x V	674 x 155,3 x 264,3 mm
Sila úderu	60 jouloch
Hmotnosť	16,5 kg
Motor V/Hz	230-240 V~ 50 Hz
Príkon P1	1900 W
Trieda ochrany	II
Druh krytia	IPX0
Uchytenie	SDS-HEXSystém 30 mm

Technické zmeny vyhradené!

Hlučnost' a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 60745.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit' poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.

Sekáče

Hlavná rukovät:

$$ \text { Hodnota emisií vibrácií } a _ {h}, \text { Cheq } $$

$$ = 1 7, 4 4 7 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Neistota K } = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Dodatočná rukoväť:

$$ \text { Hodnota emisií vibrácií } a _ {h}, \text { Cheq } $$

$$ = 1 9, 5 4 6 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Neistota K } = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Dodatočné informácie pre elektrické prístroje

Výstraha!

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa menit’ v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou. Uvedená emisná hodnota vibrácií sa môže použit’ za účelom porovnania elektrického prístroja s inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež použit za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na minimum!

• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju.
• Prístroj nepret'ažujte.
• V prípade potreby nechajte prístroj skontrolovat'.
• Prístroj vypnite, pokiaľ ho nepoužívate.

Aj napriek tomu, že budete elektrický prístroj obsluhovat' podl'a predpisov, budú existovat' zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst' k výskytu týchto nebezpečenstiev:

1. Poškodenie plúc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

7. Pred uvedením do prevádzky

Pred pripojením sa uistite, že údaje na typovom štítku súhlasia so sieťovými údajmi.

Pred vykonaním úprav prístroja vždy odpojte siet'ovú zástrčku.

• Zoznámte sa so zariadením. Zoznámte sa s ich aplikáciou a ich obmedzeniami, ale aj s konkrétnymi potenciálnymi nebezpečenstvami.
• Pred pripojením zástrčky do zásuvky skontrolujte, či je vypínač vypnutý.

• Uistite sa, či bol stroj správne vyčistený a namazaný.

• Pred prvým použitím zariadenia skontrolujte poškodené časti stroja a zistite, či tieto diely správne fungujú a či sú splnené stanovené funkcie. V prípade pochybností by mala byť príslušná časť vymenená.

• Skontrolujte zarovnanie všetkých pohyblivých častí, poškodených alebo upevnených častí a všetky ostatné podmienky, ktoré môžu ovplyvnit' správnu prevádzku.
• Akákol'vek poškodená časť by mala byť okamžite opravená alebo vymenená špecialistom.
• Stroj nepoužívajte, ak sa vypínač správne nezapína a nezapína.

• Používajte iba bezchybné zariadenia.
• Nastavte všetky nastavenia stroja tak, aby bol stroj vypnutý.
• Nikdy nenechávajte stroj počas jeho prevádzky bez dozoru.
• Po vypnutí zariadenie neopustíte, kým nebude úplne stacionárne.
• Pred odpojením siet'ovej zástrčky vždy vypnite zariadenie.
• Vždy odpojte sietovú šnúru. Nikdy nevy-tahujte zástrčku zo zásuvky káblom.
• Udržujte a pravidelne čistite zariadenie.

9. Uvedenie do prevádzky

Nasadenie špičiaka obr. 2

1. Pred nasadením špičiak vždy očistite a driek l'ahko namažte.
2. Zaistovacie skrutky (8) vytiahnite na doraz, otočte o 180° a uvolnite.
3. Špičiak zasuňte do upínacieho zariadenia pre nástroj (6) a posuňte ho na doraz.
4. Zaistovacie skrutky (8) znovu vytiahnite, otočte o 180° a uvoľnite.
5. Skontrolujte zaistenie nástroja.

Odstránenie špičiaka

Prídavná rukovät' obr. 3

Z bezpečnostných dôvodov používajte demolačné kladivo len s prídavnou ru- kovát'ou!

1. Prídavná rukovát' (5) vám počas použitia demolačného kladiva ponúka bezpečnejšie držanie.
2. Prídavná rukovát' (5) môže byt' natočená do l'ubovoľnej polohy.
3. Uvol'nite šest'hrannú vrtule(9).
4. Teraz natočte prídavnú rukováť (5) do príjemnej a bezpečnej pracovnej polohy a znovu pevne utiahnite skrutku (9).

Zapnutie a vypnutie (obr. 4)

Zapnutie: Stlačte prevádzkový spínač (2).

Vypnutie: Pustite prevádzkový spínač (2).

Nepretržitá prevádzka: Stlačte prevádzkový spínač (2) a zaistite ho blokovacím spínačom (10). Zastavenie nepretržitej prevádzky: Jemne stlačte prevádzkový spínač (2).

10. Pokyny na obsluhu/pracovné pokyny

Pozor! Pre vašu bezpečnost' sa smie stroj držat' iba za obe rukoväti (3 a 5 obr. 1)!

• Pri sekaní pracujte len s malým tlakom.
• Silnejší tlak zbytočne zaťažuje motor.
• Sekáč včas nabrúste a podľa potreby vymeňte.

Odsávanie prachu/triesok

Prachy z materiálov, ako olovnatý náter, niektoré druhy dreva, minerály a kov môžu byť zdraviu škodlivé. Dotýkanie sa alebo vdýchnutie týchto prachov môže vyvolat’ alergické reakcie a/alebo ochorenia dýchacích ciest používatel’a alebo osôb, ktoré sa nachádzajú v blízkosti.

Určité prachy, ako prach z duba alebo buka patria medzi rakovinotvorné, obzvlášť v spojení s prídavnými látkami na ošetrovanie dreva (chromitan, ochranné prostriedky na drevo). Materiál obsahujúci azbest môžu spracovávať len odborníci.

Postarajte sa o dobré vetranie pracoviska.

• Odporúčame nosenie ochrannej dýchacej masky s triedou filtra P2.
• Dodržiavajte predpisy týkajúce sa spracovávania materiálov, ktoré sú platné vo vašej krajine.

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat’ týmto predpisom.

Poškodené elektrické napájacie vedenia

Na elektrických napájacích vedeniach dochádza často k poškodeniu izolácie.

Príčinami sú:

• Otlačené miesta, keď sa napájacie vedenia vedú cez okná alebo škárami vo dverách.
• Ohyby a zalomenia spôsobené neodborným upevnením alebo vedením napájacích vedení.
• Rozhrania spôsobené prechádzaním cez napájacie vedenie.
• Poškodenia izolácie vytrhnutím zo zásuvky v stene.
• Praskliny spôsobené starnutím izolácie. Takéto poškodené elektrické napájacie vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životu nebezpečné!

Elektrické napájacie vedenia pravidelne kontrolujte na poškodenie. Dajte pozor, aby pri kontrole neviselo napájacie vedenie na elektrickej sieti.

Elektrické napájacie vedenia musia zodpovedať príslušným predpisom VDE a DIN. Používajte len káble napájacieho vedenia s označením H 07 RN.

• Siet'ové napätie musí byt' 230 V \~ / 50 Hz
• Predlžovacie kable s dížkou do 25 m musia mať prierez 1,5 mm².

Sietová prípojka a predlžovacie vedenia musia byt 3-žilové = P + N + SL. - (1/N/PE).

• Sietová prípojka je zaistená poistkami maximálne 16 A.
• Výrobok spíňa požiadavky smernice EN 61000-3-11 a podlieha zvláštnym podmienkam pre pripojenie. To znamená, že nie je prípustné používanie na Íubovoľných prípojných bodoch.
• Prístroj môže pri nepriaznivých sietových podmienkach viest' krechodným výkyvom napätia.
• Výrobok je určený výhradne len pre používanie na takých prípojných bodoch, ktoré
  a) neprekračujú maximálnu prípustnú sieťovú impedanciu Z sys = 0,271 Ω, alebo
  b) majú hodnotu zaťažitelnosti siete permanentným prúdom minimálne 100 Afázu.

- Ako prevádzkovatel' musíte zabezpečit', v prípade potreby po konzultácii s vašim dodávateľom elektrickej energie, aby váš prípojný bod, na ktorom chcete používať tento výrobok, spíňal jeden z oboch uvedených požiadaviek a) alebo b)

Pripojenie a opravy elektrického zariadenia smie vykonávať len kvalifikovaný elektrikár.

Pri objednávke náhradných dielov musia byť uvedené nasledujúce údaje:

• Typ stroja
  • Výrobné číslo stroja
• Identifikačné číslo stroja

12. Údržba

Ak je nutné pri mimoriadnych údržbových prácach alebo opravách privolat' odborný personál, vždy kontaktujte odporúčané servisné stredisko alebo priamo nás.

• Opravy, údržbové a čistiace práce, ako aj odstraňovanie funkčných porúch vykonávajte zásadne iba pri vypnutom pohone.
• Všetky ochranné a bezpečnostné zariadenia sa musia po ukončených opravárskych a údržbových prácach okamžite znovu namontovať.

Čistenie

Pozor! Vytiahnite siet'ovú zástrčku zo zásuvky.

• Pravidelne odstraňujte zo stroja prach a nečistoty.
• Udržujte bezpečnostné zariadenia, vet-racie štrbiny a motorovú skriňu čisté od prachu a nečistôt.
• Stroj očistite čistou handričkou alebo ho vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Všetky pohyblivé diely primazávajte v pravidelných intervaloch.
• Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá; mohli by poškodit' plastové diely stroja. Dávajte pozor na to, aby sa do stroja nedostala žiadna voda.

Uhlíkové kefky

Pri nadmernom iskrení sa dajú uhlíkové kefky skontrolovať odborníkom.

Pozor! Uhlíkové kefky môže vymieňať iba odborník.

Kontrola stavu oleja

Hladinu oleja skontrolujte pred každým použitím prístroja.

Prístroj postavte na zem s uchytením nástroja nadol. Olej sa musí nachádzat' na značke s krížikom. V prípade potreby doplňte olej.

Výmena oleja: Obr. 5

Olej sa musí vymenit' približne po 40 – 50 prevádzkových hodinách.

Odporúčaný olej: 100 ml SAE 15W/40 alebo ekvivalentný.

Pozor! Vypnite stroj. Vytiahnite siet'ovú zástrčku zo zásuvky!

1. Prístroj položte na zadnú stranu. Odskrutkujte priezor (4) uvoľnením štyroch skrutiek s krížovou drážkou (11).
2. Starý olej vylejte vyklopením do vhodnej nádoby.
3. Pozor: Starý olej sa musí zlikvidovať v príslušnej zberni starého oleja!
4. Do otvoru na plnenie oleja nalejte nový olej (cca 100 ml).
5. Znovu pevne namontujte priezor a skontrolujte hladinu oleja. V prípade potreby doplňte olej, resp. vypustite prebytočný olej, kým sa nedosiahne správna hladina oleja.
6. Po krátkej dobe prevádzky opät' skontrolujte hladinu oleja

Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: Hrotový špičiak na nárazové vřtanie, uhlíkových kefiek

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení /19/EÚ) a nesmie sa zlikvidovat s vým odpadom.

Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb.

Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

1. Riešenie problémov

Porucha	Možné príčiny	Riešenie
Motor nebeží	Výpadok sietovej poistky	Skontrolujte sietovú poistku
	Chybné predlžovacie vedenie	Vymeňte predlžovacie vedenie
	Pripojenia k motoru alebo vypínaču nie sú v poriadku	nechajte skontrolovať odborníkom
	Chybný motor alebo vypínač	nechajte skontrolovať odborníkom
	Vadné uhlíkové kefy	nechajte skontrolovať odborníkom
Motor nepo-dáva žiadny výkon, poistka reaguje	Priečny profil predlžovacieho vedenia nie je dostatočný	Pozrite elektrické pripojenie
	Preťaženie	Skontrolujte nástroj
	Porucha elektrického systému	nechajte skontrolovať odborníkom

Objašnjenje simbola

	Prije stavljanja u pogon pročitajte i poštujte priručnik za rukovanje i sigurnosne napomene!
	Nosite zaštitne rukavice
	Nosite zaštitu za oči
	Nosite zaštitu za sluh
	Nosite zaštitu od prašine
	Razred zaštite II

Sadržaj:

Stranica:

1. Uvod 155
2. Opis uređaja 156
3. Opis uređaja 156
4. Namjenska upotreba 156
5. Opće sigurnosne napomene za električne alate.... 157
6. Tehnički podaci....160
7. Prije stavljanja u pogon 161
8. Rad 162
9. Stavljanje u pogon....162
10. Rukovanje i napomene za rad 163
11. Električni priključak.... 163
12. Održavanje 164
13. Pribor 165
14. Zbrinjavanje 165
15. Otklanjanje neispravnosti 166

1. Uvod

PROIZVOĐAČ:

scheppach

Fabrikation von

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa tajectjo vady. Ponúkame záruku na naše aparáty, ktoré sú správné používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatelovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na vý- menu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Takuu FI
