Тип продукта	Гоночный руль с педальным блоком
Бренд	Thrustmaster
Модель	T80 Racing Wheel
Совместимость	PlayStation 3 и PlayStation 4
Питание	Через USB-порт консоли
Размеры руля (приблизительно)	28 x 28 x 28 см
Вес руля (приблизительно)	2,5 кг
Педальный блок	Педали газа и тормоза
Рычаги переключения передач	2 цифровых рычага вверх/вниз
Кнопки действия	4 кнопки
Световой индикатор	Индикатор чувствительности (красный, оранжевый, зеленый)
Специальные кнопки	SELECT/START (PS3) или SHARE/OPTIONS (PS4), кнопка PS
Крестовина	Да
USB-селектор	Положение PS4 или PS3
Подключение педального блока	Разъем папа/мама
Крепление	С помощью прижимного винта и системы крепления (стол/письменный стол)
Длина USB-кабеля	3 метра
Настройка чувствительности	3 режима: Нормальный (красный), Средний (оранжевый), Высокий (зеленый) - только на PS3
Внутренняя память	Автоматическое сохранение выбранной чувствительности
Автоматическая эмуляция (PS4)	Распознается как руль, а не как геймпад
Гарантия	2 года в ЕС (кроме батарей - 6 месяцев)
Уход	Чистить мягкой сухой тканью; не использовать растворители
Безопасность	Использовать педальный блок в обуви; не играть босиком
Запасные части	Не предоставляются в течение гарантии; только техподдержка имеет право открывать
Экологическая информация	Утилизировать в соответствии с местными правилами (WEEE)

Часто задаваемые вопросы - T80 Racing Wheel THRUSTMASTER

Как установить руль T80 Racing Wheel на стол ?

Поместите руль на ровную поверхность. Вставьте прижимной винт (11) в систему крепления (12), затем вкрутите весь узел в резьбовое отверстие под рулем, поворачивая против часовой стрелки до устойчивости. Никогда не вкручивайте винт без системы крепления.

Как подключить педальный блок к рулю ?

Соедините штекер педального блока (8) с гнездом (9) на задней части основания руля. Убедитесь, что соединение надежное.

Почему мой руль не распознается на PS4 ?

Убедитесь, что USB-селектор (7) находится в положении PS4 перед подключением USB-кабеля. Если официальный геймпад включен, используйте кнопку PS на руле для переключения между устройствами.

Как настроить чувствительность руля на PS3 ?

Нажмите одновременно крестовину (6) и оба рычага UP и DOWN (1), затем отпустите. Световой индикатор (3) меняет цвет: красный (нормальный), оранжевый (средний), зеленый (высокий). Настройка сохраняется во внутренней памяти.

Можно ли использовать T80 Racing Wheel с не гоночными играми на PS3 ?

Руль автоматически эмулирует официальный геймпад на PS3, что делает его совместимым с большинством игр, но он оптимизирован для гоночных игр. Для изменения назначения кнопок перейдите в настройки геймпада в игре.

Как настроить руль для Gran Turismo на PS3 ?

В меню OPTIONS перейдите в HARDWARE / CONTROLLER CONFIGURATION. Назначьте газ на R2, тормоз на L2, повышающую передачу на R1, понижающую на L1. Рекомендуется выбрать среднюю или высокую чувствительность.

Что делать, если руль кажется плохо откалиброванным ?

Выключите консоль, отключите все кабели от руля, затем снова подключите. Не двигайте колесо или педали при подключении или запуске игры, чтобы избежать проблем с калибровкой.

Как чистить руль и педальный блок ?

Используйте мягкую сухую ткань. Не используйте растворители, спирт или абразивные средства. Снимите пластиковые стяжки и adhesive перед первым использованием.

Какой срок гарантии на T80 Racing Wheel ?

В Европейском Союзе гарантия составляет 2 года с момента передачи продукта. Батареи гарантируются 6 месяцев. Для других стран срок соответствует установленному законом сроку исковой давности.

Могу ли я получить запасные части для этого руля ?

В течение гарантийного периода только техническая поддержка имеет право открывать и ремонтировать продукт. Запасные части в принципе не предоставляются. После гарантии Guillemot не предоставляет ни инструкций по ремонту, ни запчастей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T80 Racing Wheel THRUSTMASTER

Совместимость: PlayStation®3 / PlayStation®4

Инструкция по эксплуатации

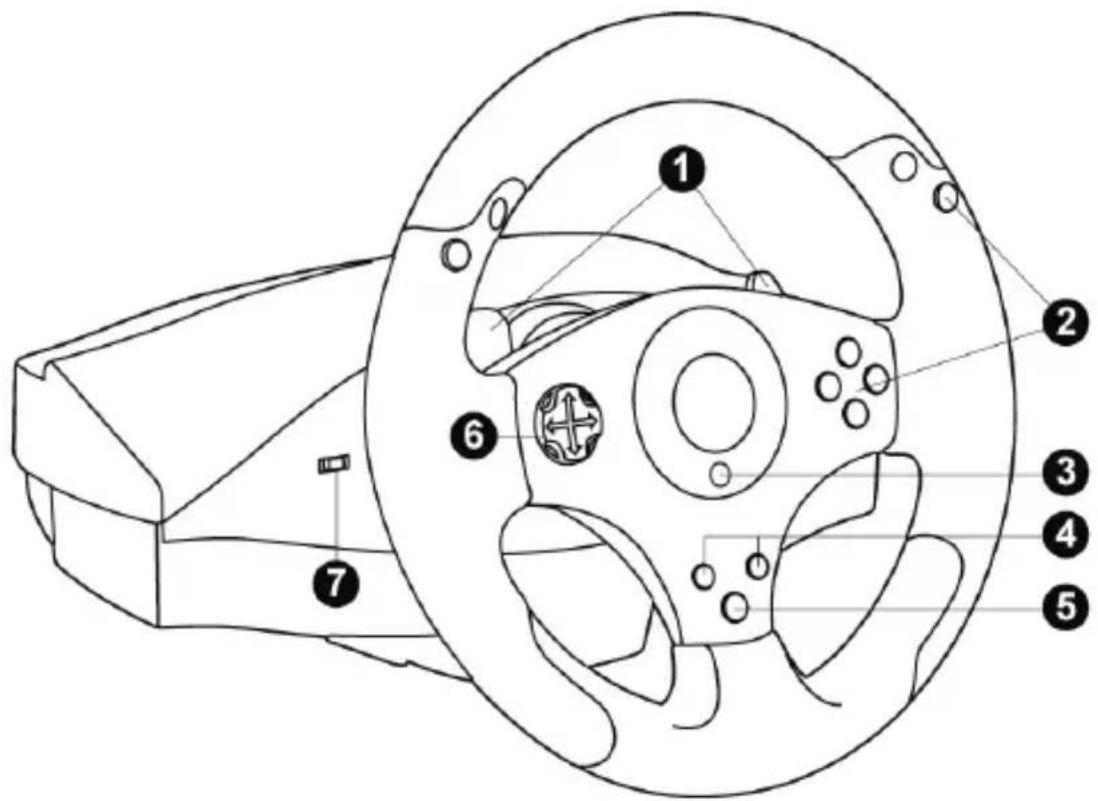

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 2 цифровых лепестковых переключателя скоростей UP и DOWN
2 Функциональные кнопки
3 Индикатор
4 Кнопки SELECT/START для PS3™ или кнопки SHARE/OPTIONS для PS4™

5 Кнопка PS
6 Многопозиционная кнопка
7 Переключатель USB-входа PS4/PS3

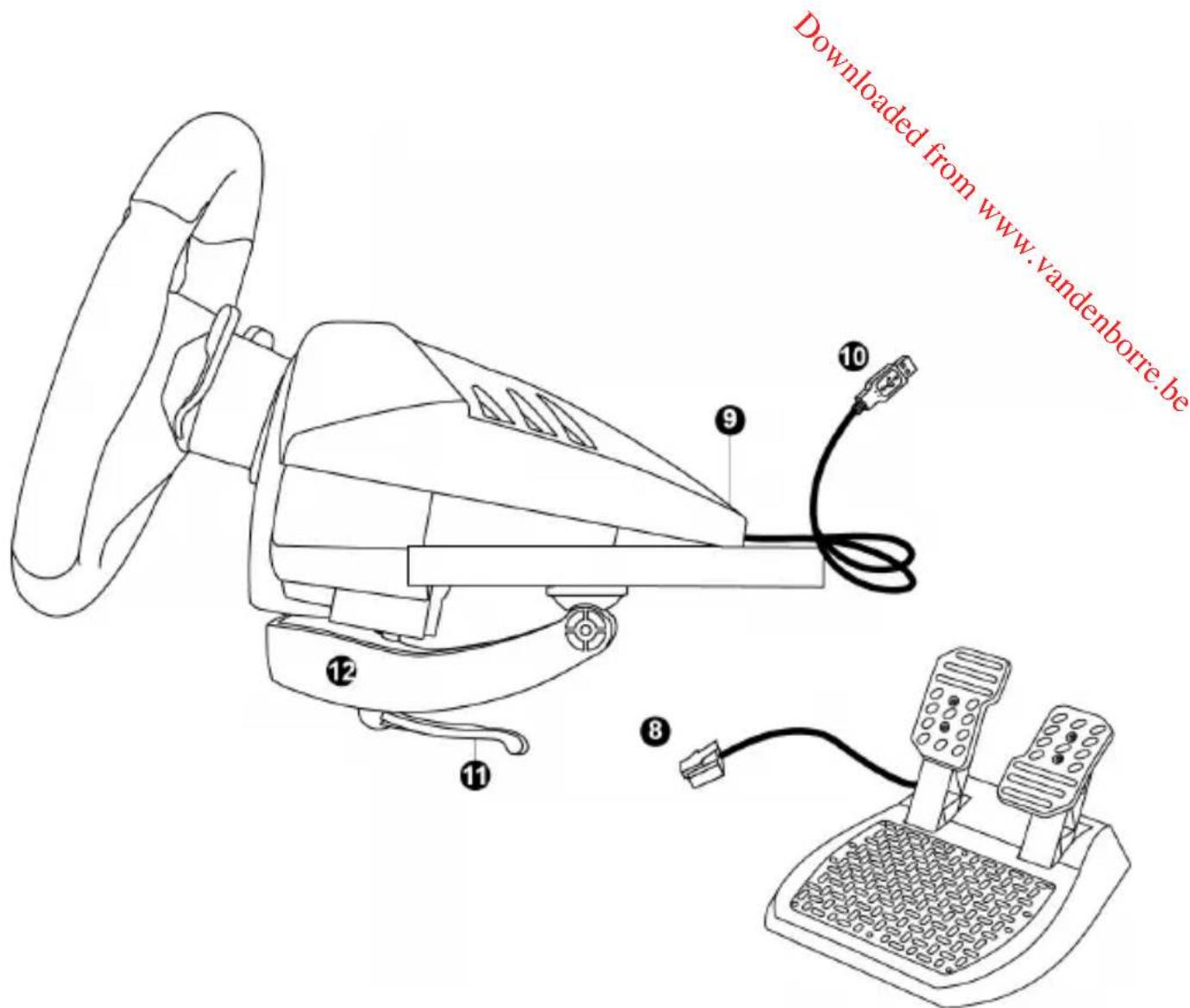

8 Главный штекер подключения педального блока
9 Гнездо для подключения педального блока
10 USB-кабель рулевой системы

11 Крепежный винт
12 Система крепления на столе

Из соображений безопасности никогда не нажимайте на педали босой ногой

или ногой в носке (без обуви).

КОМПАНИЯ THRUSTMASTER® ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.

УСТАНОВКА РУЛЕВОЙ СИСТЕМЫ

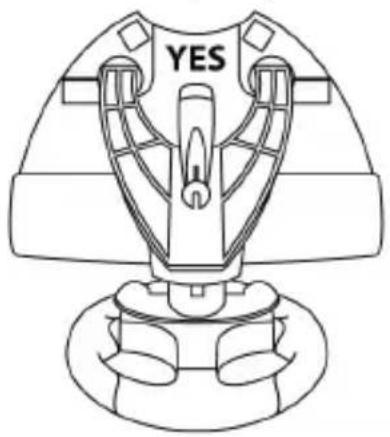

Закрепление рулевого колеса на столе

• Расположите рулевое колесо на краю стола или иной плоской поверхности.
• Поместите крепежный винт (11) в отверстие системы крепления к столу (12) и прикрутите систему (против часовой стрелки) к большому резьбовому отверстию на нижней стороне базы руля, затянув винт до надежной фиксации.

ВНИМАНИЕ! Нельзя закручивать крепежный винт (11)
без системы крепления к столу (12)!

В противном случае возможно повреждение рулевой системы.

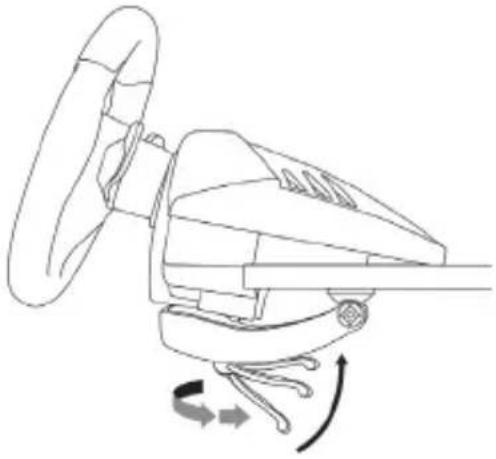

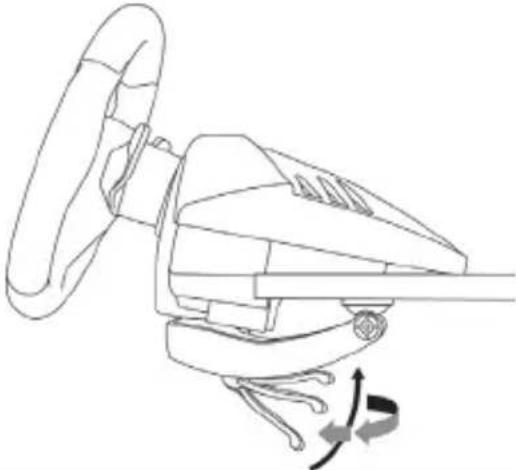

УСТАНОВКА	ДЕМОНТАЖ
ФиксацияЗакручивайте крепежный винт (11)против часовой стрелки	РаскручиваниеПоворачивайте крепежный винт (11)по часовой стрелке

Подключение педального блока к рулевой системе

Подключите главный штекер подключения педального блока (8) к гнезду (9) на задней стороне базы рулевого колеса.

PLAYSTATION®3

YCTAHOBKA HA PLAYSTATION®3

1. Переведите переключатель USB-входа (7) в положение PS3.
2. Подключите USB-кабель рулевой системы (10) к одному из USB-портов консоли.
3. Включите консоль.
4. Запустите игру.

Теперь все готово для игры!

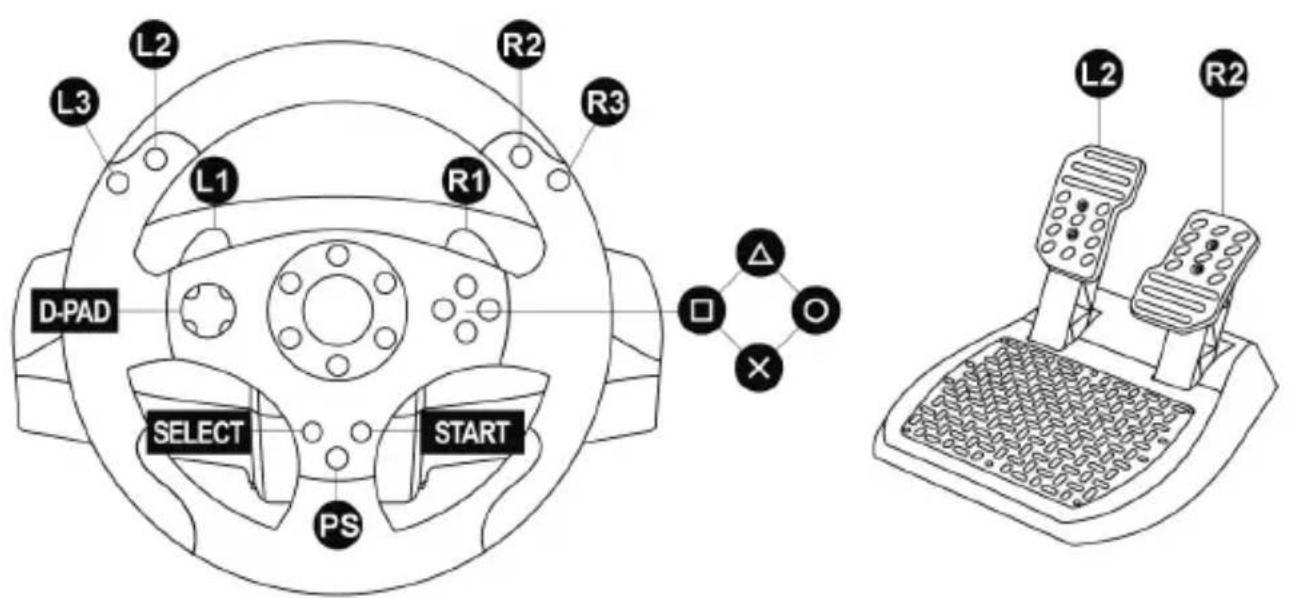

СООТНЕСЕНИЕ ФУНКЦИЙ ДЛЯ PLAYSTATION®3

ПРИМЕНЕНИЕ КНОПКИ PS (5)

С помощью кнопки PS можно выйти из игры и открыть меню на консоли PlayStation®3.

НАСТРОЙКА ПЕДАЛЬНОГО БЛОКА НА PLAYSTATION®3

Педали газа и тормоза функционируют на консоли PlayStation®3 следующим образом:

* педаль газа = триггер R2;

* педаль тормоза = триггер L2.

АВТОМАТИЧЕСКАЯ ЭМУЛЯЦИЯ ИГРОВОГО ПУЛЬТА НА PLAYSTATION®3

В играх на консоли PlayStation®3 (исключительно) рулевая система T80 автоматически имитирует работу официального игрового пульта. Таким образом, этот руль совместим с большинством гоночных игр.

• Для переопределения функций откройте меню OPTIONS (ПАРАМЕТРЫ) и выберите CONTROLLER SETTINGS (НАСТРОЙКА КОНТРОЛЛЕРА).
• Для изменения чувствительности рулевого управления служит функция регулировки чувствительности, описанная ниже.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ РУЛЯ

(только для PlayStation®3)

На PS3 имеется 3 режима чувствительности рулевого управления:

• НОРМАЛЬНАЯ
• СРЕДНЯЯ
• ВЫСОКАЯ

- Изменение чувствительности рулевого управления

Одновременно нажмите и отпустите многопозиционную кнопку (6) + 2 лепестка-переключателя скоростей UP и DOWN (1):

• цвет индикатора руля (3) изменяется в соответствии с выбранным уровнем чувствительности;
• теперь рулевое управление настроено на большую или меньшую чувствительность.

ЧУВСТВИТЕЛЬНОСТЬ РУЛЕВОГО УПРАВЛЕНИЯ ЦВЕТ ИНДИКАТОРА
НОРМАЛЬНАЯ	КРАСНЫЙ
СРЕДНЯЯ	ОРАНЖЕВЫЙ
ВЫСОКАЯ	ЗЕЛЕНЫЙ

- Сохранение настройки чувствительности рулевого управления во встроенной памяти

Выбранный уровень чувствительности рулевого управления автоматически сохраняется во встроенной памяти системы даже при выключении консоли и отключении от нее рулевой системы. Поэтому нет необходимость повторно настраивать уровень чувствительности при каждом запуске игры.

ВАЖНЫЕ ПРИМЕЧАНИЯ ПО PlayStation®3

• Переключатель USB-входа (7) всегда следует переводить в положение PS3 перед подключением рулевой системы к консоли.
• В режиме 1 игрока: если оригинальный игровой пульт для PlayStation®3 включен, для обеспечения работы рулевой системы пульт необходимо перевести на порт контроллера 2.
• На консоли PlayStation®3 рулевая система совместима только с играми для PlayStation®3 и не поддерживает игр для Playstation®2.
• Для оптимизации настроек точности и отклика рулевой системы в некоторых гоночных играх протестируйте 3 режима чувствительности рулевого управления.

ПРОЦЕДУРА КОНФИГУРАЦИИ ДЛЯ ИГР GRAN TURISMO® НА PS3

В этих играх функции газа и торможения по умолчанию не назначены органам управления R2/L2, и функция переключения передач не назначена органам управления R1/L1 (это относится к педальному блоку систему T80 и лепестковым переключателям UP/DOWN).

Процедура конфигурации и оптимизации руля

(Эту процедуру необходимо выполнить однократно, так как изменения будут автоматически сохранены в игре).

1) Запустите игру.
2) Откройте меню OPTIONS (ПАРАМЕТРЫ).
3) Перейдите в меню HARDWARE / GAMEPAD CHANGE BUTTON ASSIGNMENTS (ОБОРУДОВАНИЕ / ИЗМЕНЕНИЕ НАЗНАЧЕНИЙ КНОПОК НА ИГРОВОМ ПУЛЬТЕ).
4) Выполните конфигурацию контроллера следующим образом:

• Accelerate (Газ) на R2
• Brake (Тормоз) на L2
  • Gear Up (Передача выше) на R1
  • Gear Down (Передача ниже) на L1
• Rear View (Задний вид) на L3 и/или R3
• Left & Right View (Вид слева и справа) на стрелки влево и вправо многопозиционной кнопки D-Pad Left и Right

5) Щелкните ОК (в нижнем правом углу окна).

6) Вернитесь в основное меню и выберите любую гоночную трассу.

Теперь все готово для игры!

Примечание: имеется 3 режима чувствительности рулевого управления (нормальная, средняя и высокая). Для оптимальной точности в играх Gran Turismo® на PS3™ рекомендуется выбрать среднюю или высокую чувствительность — в соответствии с предпочтениями.

PLAYSTATION®4

YCTAHOBKA HA PLAYSTATION®4

1. Переведите переключатель USB-входа (7) в положение PS4.
2. Подключите USB-кабель рулевой системы (10) к одному из USB-портов консоли.
3. Включите консоль.
4. Запустите игру.

Теперь все готово для игры!

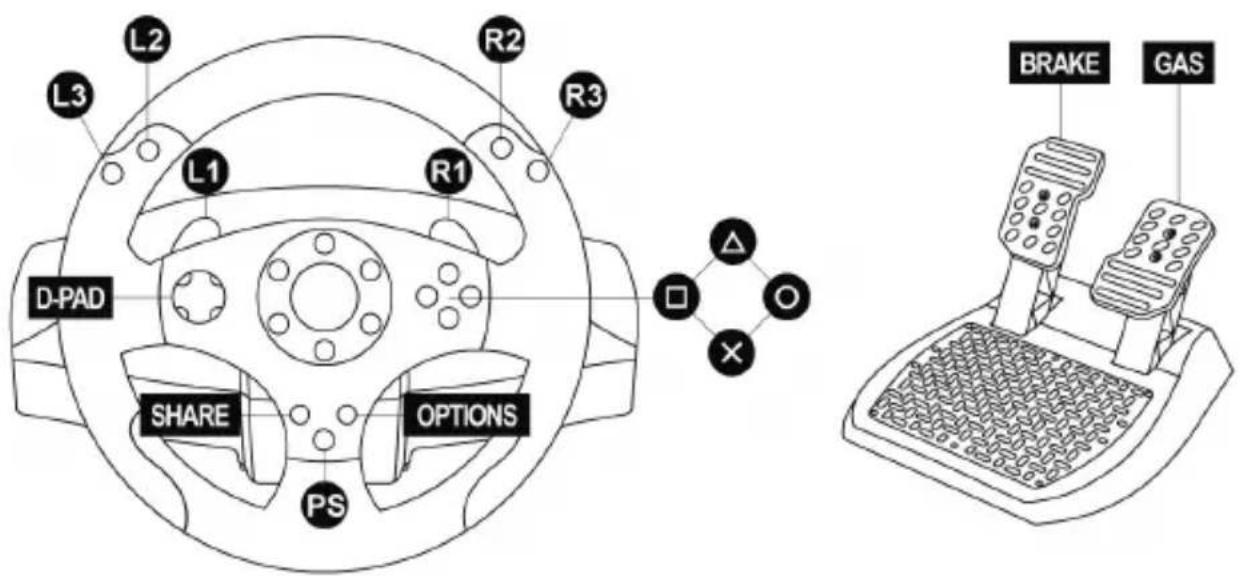

СООТНЕСЕНИЕ ФУНКЦИЙ ДЛЯ PLAYSTATION®4

ПРИМЕНЕНИЕ КНОПКИ PS (5)

Кнопка PS на руле выполняет следующие функции:

• переключение между оригинальным игровым пультом и рулевой системой (для включения работы руля);
• выход из игры и доступ к меню консоли PlayStation®4.

ВАЖНЫЕ ПРИМЕЧАНИЯ ПО PlayStation®4

- Переключатель USB-входа (7) всегда следует переводить в положение PS4 перед подключением рулевой системы к консоли.

АВТОМАТИЧЕСКАЯ ЭМУЛЯЦИЯ РУЛЯ НА PLAYSTATION®4

Только в играх для PlayStation®4 рулевая система T80 распознается как настоящий руль, а не игровой пульт, что способствует лучшим показателям отклика и большей точности работы.

• Для переопределения функций откройте меню OPTIONS (ПАРАМЕТРЫ) и выберите WHEEL SETTINGS (НАСТРОЙКА РУЛЯ).
• Для изменения чувствительности рулевого управления откройте меню OPTIONS (ПАРАМЕТРЫ) и выберите WHEEL SETTINGS (НАСТРОЙКА РУЛЯ).

СПИСОК СОВМЕСТИМЫХ ИГР ДЛЯ PLAYSTATION®4

Список игр для PlayStation®4, совместимых с данной рулевой системой, можно найти на сайте:http://support.thrustmaster.com. Откройте Гоночные рули / T80 Racing Wheel и выберите игры настройки.

Этот список будет постоянно обновляться по мере выхода новых игр для PS4, совместимых с рулевыми системами.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ПРЕДУПРЕЖДЕНИЯ

• Рулевая система не работает должным образом или кажется неверно откалиброванной:
• выключите консоль, полностью отключите все кабели от рулевой системы, затем заново подключите все кабели и перезапустите игру;
• убедитесь, что переключатель USB-входа (7) находится в правильном положении (PS4 или PS3), прежде чем подключать USB-кабель (10) рулевой системы к консоли;
• ни в коем случае не сдвигайте руль и не нажимайте на педали во время подключения системы во избежание ошибок калибровки;
• ни в коем случае не сдвигайте руль и не нажимайте на педали во время pfgecrf buhs во избежание ошибок калибровки.
• Педальный блок не работает должным образом:
• перенастройте рулевую систему в меню параметров игрового пульта игры.
• Не удается настроить рулевую систему:
• на консоли PS3™: в игре, в разделе Options / Controller / Gamepads (Параметры / Контроллер / Игровые пульты) выберите оптимальную конфигурацию;
• на консоли PS4™: в игре, в разделе Options / Controller / Wheels (Параметры / Контроллер / Рулевые системы) выберите оптимальную конфигурацию;
• для получения дополнительных сведений обратитесь к инструкции по эксплуатации игры или к Интернет-справке.
• Недостаточное реагирование руля на поворот:
• на консоли PS3™: воспользуйтесь функцией регулировки чувствительности руля, описанной на стр. 5 данного руководства;
• на консоли PS4™: откройте меню Options / Controller / Wheels (Параметры / Контроллер / Рулевые системы) в игре.

Сведения о потребительской гарантии

Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, В.Р. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответствую для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления претензии по соответствую для изделия Thrustmaster, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster).

В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки).

В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной цели.

Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона.

Данная гарантия не подлежит передаче.

Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране.

Дополнительные условия гарантии

В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры).

С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомпений о восстановлении или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.

Ответственность

В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).

THRUSTMASTER®

ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ

http://support.thrustmaster.com

АВТОРСКИЕ ПРАВА

© Корпорация 2017 Guillemot Corporation S.A. Все права защищены. Thrustmaster® является зарегистрированным товарным знаком корпорации Guillemot Corporation S.A.

Лицензия для продажи в Европе, Африке, на Ближнем Востоке, в России, Индии и Океании. Для исключительного использования с PlayStation®3 и PlayStation®4.

Все остальные товарные знаки являются собственностью соответствующих владельцев.

Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание конструкция и технические характеристики изделия могут быть изменены без предварительного уведомления и зависят от страны приобретения. Сделано в Китае.

Произведено и распространяется компанией Guillemot Corporation S.A.

При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться.

Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия.
