Тип устройства	Видеорегистратор (DVR)
Бренд	Navitel
Модель	R450 NV
Дисплей	2.35\" IPS, 480x320
Датчик камеры	GC2053 (ночное видение)
Объектив	4-слойное стекло, угол обзора 130°
Разрешение видео	1920x1080 (1080P) при 30 кадрах/с
Формат видео	AVI
Разрешение фото	12 Мп
Циклическая запись	Да (выбираемая длительность фрагмента)
G-сенсор	Да (автоблокировка видео при ударе)
Парковочный монитор	Да (автозапись при вибрации, когда выключен)
Поддержка задней камеры	Да (AV-IN micro-jack 2,5 мм, продается отдельно)
Память	microSD до 128 ГБ (класс U3 или выше)
Аккумулятор	Суперконденсатор, 1,5 Ф
Входное питание	5 В, 1,5 А (через мини-USB автомобильное зарядное устройство)
Микрофон / динамик	Да
Языки	Английский, чешский, немецкий, эстонский, венгерский, латышский, литовский, польский, румынский, русский, словацкий, украинский
Крепление	Крепление на лобовое стекло (присоска)
Рабочая температура	от 0°C до +35°C
Температура хранения	от +5°C до +45°C
Комплектация	Видеорегистратор, автомобильное зарядное устройство, кард-ридер, крепление на лобовое стекло, салфетка из микрофибры, руководство пользователя, гарантийный талон
Инструкции по очистке	Выключите устройство; используйте мягкую сухую ткань; избегайте химических средств
Предупреждения по безопасности	Не разбирайте; используйте оригинальное зарядное устройство; храните вдали от тепла и влаги

Часто задаваемые вопросы - R450 NV Navitel

Как установить видеорегистратор Navitel R450 NV?

Вставьте карту microSD (класс U3 или выше, 8-128 ГБ), отформатируйте её в устройстве через Меню > Форматировать SD-карту. Установите устройство на лобовое стекло с помощью входящего в комплект держателя. Подключите автомобильное зарядное устройство к прикуривателю и к порту mini-USB. Отрегулируйте угол камеры. Устройство включится и начнет запись автоматически.

Почему мой видеорегистратор постоянно перезаписывает старые видео?

Функция Циклическая запись сохраняет видео короткими фрагментами (длительность устанавливается в меню). Когда карта памяти заполнена, самые старые незащищенные файлы перезаписываются. Чтобы защитить файл от удаления, нажмите кнопку Заблокировать файл () во время записи.

Что делает G-сенсор?

G-сенсор обнаруживает резкое столкновение или удар. При срабатывании текущий видеофайл автоматически блокируется (защищается), чтобы его нельзя было перезаписать. Это гарантирует сохранение важных записей.

Как работает парковочный монитор?

Когда устройство выключено, но подключено к питанию, активируется Парковочный монитор. Если обнаружена вибрация (например, от удара), видеорегистратор автоматически включается, записывает видео и блокирует файл. Это помогает зафиксировать происшествия во время парковки.

Можно ли использовать заднюю камеру с R450 NV?

Да, R450 NV поддерживает внешнюю заднюю камеру через порт AV-IN микро-джек (2,5 мм). Задняя камера продается отдельно. Нажмите кнопку ▼ в режиме записи, чтобы просмотреть изображение с задней камеры. Установка требует прокладки кабеля к заднему стеклу; рекомендуется профессиональная установка.

Как отформатировать карту microSD?

Перейдите в Меню > Форматировать SD-карту и подтвердите. Форматирование рекомендуется перед первым использованием или при возникновении ошибок данных. Используйте высокоскоростную карту (класс U3 или выше) и убедитесь, что емкость составляет от 8 до 128 ГБ.

Какой тип аккумулятора у этого видеорегистратора?

R450 NV использует суперконденсатор (1,5 Ф) вместо традиционного литиевого аккумулятора. Суперконденсаторы более устойчивы к высоким температурам, обеспечивая лучшую надежность и безопасность в автомобиле.

Как сделать фото с помощью видеорегистратора?

В режиме записи нажмите кнопку Вниз (▼). Устройство сделает фото с разрешением 12 Мп и сохранит его автоматически.

Можно ли выключить экран во время записи?

Да. Перейдите в Меню > LCD OFF и выберите временной интервал (например, 30 секунд, 1 минута). Экран выключится через заданное время для снижения энергопотребления, но запись продолжится.

Что делать, если устройство зависает или неисправно?

Используйте скрепку или подобный предмет, чтобы нажать кнопку Сброс (маленькое отверстие на устройстве). Это перезагрузит видеорегистратор. Если проблемы сохраняются, убедитесь, что карта microSD правильно отформатирована и совместима, или обратитесь в поддержку Navitel.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R450 NV Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R450 NV – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

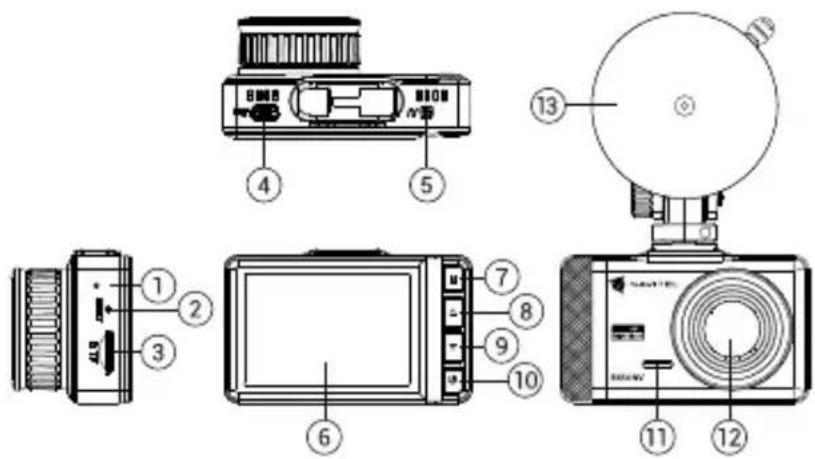

1. Индикатор заряда
2. Кнопка Сброс
3. Слот для карты памяти micro SD
4. Разъем mini-USB
5. Разъем для подключения камеры заднего вида AV-IN
6. Дисплей

7. Кнопка Меню

8. Кнопка Вверх

9. Кнопка Вниз
10. Кнопка Вкл. / Выкл.
11. Микрофон
12. Объектив
13. Крепление на лобовое стекло

Комплектация

• Видеорегистратор NAVITEL R450 NV
• Автомобильное зарядное устройство 12/24 В
• Картридер

• Крепление на лобовое стекло
  • Салфетка из микрофибры
  • Руководство пользователя
  • Гарантийный талон
  • Подарочный ваучер

Спецификация

Процессор GP6248
Дисплей 2.35", 480x320, IPS
Камера GC2053 (night vision)
Формат видео AVI
Разрешение видео 1920x1080, 1080P
Разрешение изображения 2 МП
Угол обзора 130°
Линза 4 линзы из стекла
Камера заднего вида Поддерживается
AV-IN micro-jack (2,5 мм)
Память microSD карта

Объем microSD-карты до 128 ГБ
USB mini-USB
Аккумулятор Суперконденсатор 1,5 Ф
Питание 5 В, 1,5А
G-сенсор Встроен
Микрофон / динамик	Есть
Языки	английский,венгерский,латвийский,литовский,немецкий,польский,румынский,русский,словацкий,украинский,чешский,эстонский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора.

Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-128 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите 3У к гнезду прикуривателя.
• Подключите 3У к разъему видеорегистратора (mini-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что устройство установлено правильно. Если устройство установлено правильно, загорится индикатор. Устройство включится и начнет видеозапись.

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
	Нажмите, чтобы перейти в режим Меню.В режиме Записи видео зажмите, чтобы переключиться между режимами Записи видео и Воспроизведения.
	В режиме Записи видео нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В режиме Записи видео нажмите Вверх, чтобы выключить / включить микрофон.В Меню нажмите, чтобы выбрать предыдущий пункт меню.В режиме Воспроизведения нажмите, чтобы выбрать предыдущий файл.
	В режиме записи нажмите, чтобы сделать снимок.Нажмите, для просмотра изображения с задней камеры.*В Меню нажмите, чтобы выбрать следующий пункт меню.В режиме Воспроизведения нажмите, чтобы выбрать следующий файл.
	Нажмите и удерживайте 3 секунды для включения / выключения устройства.В режиме Записи видео нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режиме Воспроизведения нажмите, чтобы просмотреть файл, или приостановить/продолжить просмотр видеофайла.

*Примечание: Камера заднего вида продаётся отдельно.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ⚙️ , чтобы остановить запись. Нажмите еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео нажмите кнопку ⚙️ чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео зажмите ⚙️ , чтобы переключиться между режимами Записи видео и Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ⚙️ для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ⚙️ .
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео нажмите ⚙️, чтобы защитить текущую запись. Нажмите ещё раз, чтобы снять защиту. Защищенные файлы не могут быть удалены или перезаписаны.
G-sensor В случае	столкновения устройство автоматически защитит текущую запись.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. Когда батарея будет полностью заряжена, индикатор загорится зеленым.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.

NAVITEL

NAVITEL R450 NV

Камера заднего вида

С помощью камеры заднего вида вы можете получить изображение высокого разрешения позади вашего автомобиля для безопасной парковки или записи во время движения. Современная технология двойной записи позволяет сохранять изображение как впереди, так и позади автомобиля для регистрации любой непредвиденной ситуации.

Установка камеры заднего вида

1. Установите камеру на заднее стекло внутри автомобиля и отрегулируйте угол обзора.
2. Проложите провод по салону.
3. Подключите провод в разъем камеры заднего вида.

Примечание. Настоятельно рекомендуется работы по установке камеры проводить квалифицированным персоналом, имеющим необходимые навыки. Для прокладки кабеля могут потребоваться специальные инструменты или приспособления. Убедитесь в безопасности этих работ.

Камера заднего вида продаётся отдельно.

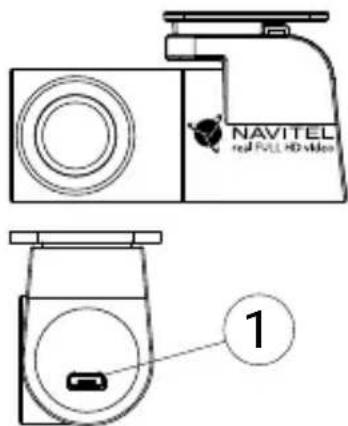

1. Разъем для видеокабеля

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail] Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R450 NV.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Уполномоченное изготовителем лицо по вопросам сертификации на территории РФ: ООО «ТОРГОВЫЙ ДОМ ЦНТ», 125190, Россия, город Москва, Ленинградский проспект, дом 80, корпус 16.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.РА01.В.82317/21, срок действия: до 20.05.2026. Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Испытательная лаборатория Общества с ограниченной ответственностью "Механик ТМ" 21.05.2021.

Дата производства: указана в серийном номере на корпусе устройства в формате R450NГГГГММ00000.
