R450 NV - Caméra auto Navitel - Tasuta kasutusjuhend

Toote tüüp	Sõidukikaamera (DVR)
Bränd	Navitel
Mudel	R450 NV
Ekraan	2.35" IPS, 480x320
Kaamera sensor	GC2053 (öövaatlus)
Objektiiv	4-kihiline klaas, 130° vaatenurk
Video eraldusvõime	1920x1080 (1080P) 30 kaadrit sekundis
Video formaat	AVI
Foto eraldusvõime	12 MP
Tsükli salvestus	Jah (valitav klippide kestus)
G-andur	Jah (lukustab video automaatselt löögi korral)
Parkimisrežiim	Jah (salvestab automaatselt vibratsiooni korral väljalülitatuna)
Tagakaamera tugi	Jah (AV-IN mikro-pesa 2.5mm, müüakse eraldi)
Salvestusruum	microSD kuni 128 GB (Class U3 või kõrgem)
Aku	Superkondensaator, 1.5 F
Toide	5 V, 1.5 A (mini-USB auto laadija kaudu)
Mikrofon / Kõlar	Jah
Keeled	Inglise, Tšehhi, Saksa, Eesti, Ungari, Läti, Leedu, Poola, Rumeenia, Vene, Slovaki, Ukraina
Kinnitus	Tuuleklaasi kinnitus (imetops)
Töötemperatuur	0°C kuni +35°C
Säilitustemperatuur	+5°C kuni +45°C
Pakendi sisu	Sõidukikaamera, auto laadija, kaardilugeja, tuuleklaasi kinnitus, mikrokiudlapp, kasutusjuhend, garantiikaart
Puhastusjuhised	Lülitage seade välja; kasutage pehmet kuiva lappi; vältige kemikaale
Ohutusjuhised	Ärge võtke lahti; kasutage originaal laadijat; hoidke eemal kuumusest ja niiskusest

Korduma kippuvad küsimused - R450 NV Navitel

Kuidas paigaldada Navitel R450 NV sõidukikaamera?

Sisestage microSD-kaart (Class U3 või kõrgem, 8-128 GB), vormindage see seadmes menüüs Menüü > Vorminda SD-kaart. Kinnitage seade tuuleklaasile kaasasoleva hoidiku abil. Ühendage auto laadija sigaretisüütaja ja mini-USB pessa. Reguleerige kaamera nurk. Seade lülitub sisse ja alustab automaatselt salvestamist.

Miks minu sõidukikaamera pidevalt vanu videoid ülekirjutab?

Funktsioon Tsükli salvestus salvestab videod lühikestesse klippidesse (kestus seatud menüüs). Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid üle. Faili kaitsmiseks kustutamise eest vajutage salvestamise ajal nuppu Lukusta fail ().

Mida G-andur teeb?

G-andur tuvastab ootamatu löögi või kokkupõrke. Käivitamisel lukustatakse jooksev videofail automaatselt (kaitstakse), et seda ei kirjutataks üle. See tagab olulise salvestise säilimise.

Kuidas parkimisrežiim töötab?

Kui seade on välja lülitatud, kuid toitega ühendatud, aktiveerub Parkimisrežiim. Kui tuvastatakse vibratsioon (nt löök), lülitub sõidukikaamera automaatselt sisse, salvestab video ja lukustab faili. See aitab jäädvustada juhtumeid parkimise ajal.

Kas ma saan kasutada tagakaamerat R450 NV-ga?

Jah, R450 NV toetab välist tagakaamerat AV-IN mikro-pesa (2.5mm) kaudu. Tagakaamerat müüakse eraldi. Vajutage salvestusrežiimis nuppu ▼, et vaadata tagakaamera pilti. Paigaldamiseks tuleb kaabel vedada tagaklaasini; soovitatav on professionaalne paigaldus.

Kuidas vormindada microSD-kaarti?

Minge menüüsse Vorminda SD-kaart ja kinnitage. Vormindamine on soovitatav enne esimest kasutamist või kui ilmnevad andmevead. Kasutage kiiret kaarti (Class U3 või kõrgem) ja veenduge, et maht on 8-128 GB.

Mis tüüpi aku on sellel sõidukikaameral?

R450 NV kasutab superkondensaatorit (1.5 F) traditsioonilise liitiumaku asemel. Superkondensaatorid on kõrgetele temperatuuridele vastupidavamad, pakkudes paremat töökindlust ja ohutust auto keskkonnas.

Kuidas teha sõidukikaameraga foto?

Salvestusrežiimis vajutage nuppu Alla (▼). Seade teeb foto eraldusvõimega 12 MP ja salvestab selle automaatselt.

Kas ma saan salvestamise ajal ekraani välja lülitada?

Jah. Minge menüüsse LCD VÄLJAS ja valige ajavahemik (nt 30 sekundit, 1 minut). Ekraan lülitub pärast seatud aega välja, et vähendada energiatarbimist, kuid salvestamine jätkub.

Mida teha, kui seade külmub või talitlushäireid esineb?

Kasutage paberiklambrit või sarnast eset, et vajutada Lähtesta nuppu (väike auk seadmel). See taaskäivitab sõidukikaamera. Kui probleemid jätkuvad, veenduge, et microSD-kaart on korralikult vormindatud ja ühilduv, või võtke ühendust Navitel toega.

KASUTUSJUHEND R450 NV Navitel

NAVITEL R450 NV on multifunktionsaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

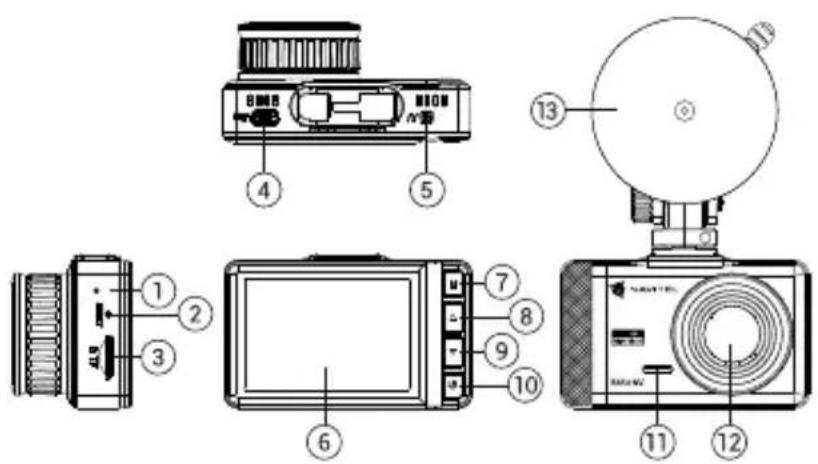

1. LED-indikaator (aku) 8. Üles
2. Lähtestusnupp 9. Alla
3. MicroSD-kaardi ava 10. Võimsuslüliti
4. Mini-USB ava 11. Mikrofon
5. Tagakaamera port (AV-IN) 12. Objektiiv
6. Ekraa 13. Esiklaasikinnitus
7. Menüü

Pakendi sisu

• DVR NAVITEL R450 NV • Mikrokiust riie
• Autolaadija12/24 V • Kasutusjuhend
- Kaardilugeja - Garantiikaart
• Esiklaasikinnitus • Vautšer

Spetsifikatsioonid

Protsessor GP6248
Ekraan 2.35", 480x320, IPS
Kaamera GC2053 (night vision)
Salvestusformaat AVI
Video resolutsioon 1920x1080, 1080P
Pildi resolutsioon 12 MP
Vaatenurk 130°
Objektiivi tüüp 4-kihiline klaas
Tahavaatekaamera Toetatud
AV-IN micro-jack (2.5 mm)
Salvestamine MicroSD kaart

SD kaardi maht Max. 128 GB
USB mini-USB
Aku Superkondensaator 1,5 F
Toide	5 V, 1,5 A
Mikrofon / kölar	Jah
Keel	eesti,inglise,läti,leedu,poola,saksa,rumeenia,slovaki,tšehhi,ukraina,ungari,vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Paigaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass U3); maht peaks olema vahemikus 8-128 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.
- Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage mini-USB-liides laadija pikendusjuhtme abil autolaadijasse.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsjoonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupud

Nupp Funktsioonid
	Vajutage, et avada režiimi menüü.Salvestamise režiimis vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.
	Salvestamise režiimis vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Üles.Menüüs vajutage, et valida eelmine menüüvalik.Taasesitamise režiimis vajutage, et valida eelmine fail.
	Pildistamise režiimis vajutage selleks, et pilti teha.Klöpsake tagakaamera pildi vaatamiseks.*Menüüs vajutage, et valida järgmine menüüvalik.Taasesitamise režiimis vajutage, et valida järgmine fail.
	Seadme sisse / välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Salvestamise režiimis vajutage selleks, et alustada salvestust; vajutage uuesti, et peatada.Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.

NAVITEL s.r.o. teatab, et NAVITEL R450 NV on kooskõlas direktiiviga EMC 2014/30/EU.

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage nuppu. Uue video salvestamiseks vajutage olga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis vajutage pildistamise käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Taasesitamine	Salvestamise režiimis vajutage, et valida Salvestamise ja Taasesitamine vahel.; faili valimiseks vajutage Üles ja Alla nuppe; faili esitamiseks vajutage nuppu. Taasesitamise ajal vajutage .
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise režiimis vajutage , et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Kaitstud faile ei ole võimalik kustutada või üle kirjutada.
G-sensor Kui söiduk	saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.

Tagakaamera

Tagumise kaamera abil on võimalik saada peeneralduslik vaade auto taha, et tagada turvaline parkimine või salvestada toimuvat sõitmise ajal. Kaasaegne topeltsalvestuse tehnoloogia võimaldab salvestada nii auto eest kui tagant juhuks, kui toimub mõni ettenägematu sündmus.

Tagumise kaamera paigaldamine

1. Paigaldage kaamera auto aknale tagumisele aknale ja reguleerige pildistamisnurka.
2. Tömmake kaabel läbi salongi.
3. Ühendage kaabel tagumise kaamera porti.

Märkus. On väga soovitatav, et kaamera paigaldab ja vastavate oskustega kvaliftseeritud spetsialist. Kaabli vedamiseks vöib olla vaja spetsiaalseid tööriistu vöi paigaldisi. Oluline on tagada, et tööd oleksid tehtud turvaliselt.

Tahavaatekaamera müüakse eraldi.

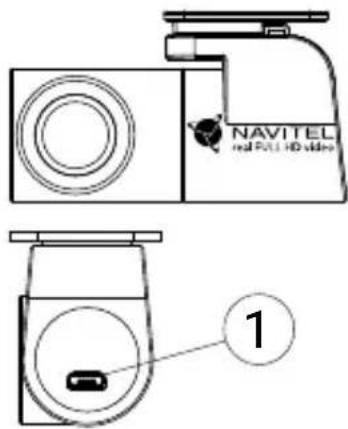

1. Videokaabli port
