Тип продукту	Відеореєстратор (DVR)
Бренд	Navitel
Модель	R450 NV
Дисплей	2.35" IPS, 480x320
Сенсор камери	GC2053 (нічне бачення)
Об'єктив	4-шарове скло, кут огляду 130°
Роздільна здатність відео	1920x1080 (1080P) при 30 кадрах/с
Формат відео	AVI
Роздільна здатність фото	12 Мп
Циклічний запис	Так (вибір тривалості кліпу)
G-сенсор	Так (автоматично блокує відео при ударі)
Паркувальний монітор	Так (автоматично записує при вібрації, коли вимкнено)
Підтримка задньої камери	Так (AV-IN мікро-джек 2.5 мм, продається окремо)
Пам'ять	microSD до 128 ГБ (клас U3 або вище)
Акумулятор	Суперконденсатор, 1.5 Ф
Вхід живлення	5 В, 1.5 А (через автомобільний зарядний пристрій mini-USB)
Мікрофон / Динамік	Так
Мови	Англійська, Чеська, Німецька, Естонська, Угорська, Латвійська, Литовська, Польська, Румунська, Російська, Словацька, Українська
Кріплення	Кріплення на вітрове скло (присоска)
Робоча температура	від 0°C до +35°C
Температура зберігання	від +5°C до +45°C
Комплектація	Відеореєстратор, автомобільний зарядний пристрій, кард-рідер, кріплення на вітрове скло, серветка з мікрофібри, інструкція користувача, гарантійний талон
Інструкції з очищення	Вимкніть пристрій; використовуйте м'яку суху ганчірку; уникайте хімікатів
Застереження з безпеки	Не розбирайте; використовуйте оригінальний зарядний пристрій; тримайте подалі від тепла та вологи

Часті запитання - R450 NV Navitel

Як встановити відеореєстратор Navitel R450 NV?

Вставте карту microSD (клас U3 або вище, 8-128 ГБ), відформатуйте її в пристрої через Меню > Форматувати SD-карту. Встановіть пристрій на вітрове скло за допомогою тримача, що входить до комплекту. Підключіть автомобільний зарядний пристрій до прикурювача та до порту mini-USB. Відрегулюйте кут камери. Пристрій увімкнеться та почне запис автоматично.

Чому мій відеореєстратор постійно перезаписує старі відео?

Функція Циклічний запис зберігає відео у коротких кліпах (тривалість встановлюється в меню). Коли карта пам'яті заповнена, найстаріші незахищені файли перезаписуються. Щоб захистити файл від видалення, натисніть кнопку Заблокувати файл () під час запису.

Що робить G-сенсор?

G-сенсор виявляє раптовий удар або зіткнення. При спрацьовуванні поточний відеофайл автоматично блокується (захищається), тому він не буде перезаписаний. Це гарантує збереження важливих записів.

Як працює Паркувальний монітор?

Коли пристрій вимкнено, але підключено до живлення, активується Паркувальний монітор. Якщо виявляється вібрація (наприклад, від удару), відеореєстратор автоматично вмикається, записує відео та блокує файл. Це допомагає зафіксувати інциденти під час стоянки.

Чи можна використовувати задню камеру з R450 NV?

Так, R450 NV підтримує зовнішню задню камеру через порт AV-IN мікро-джек (2.5 мм). Задня камера продається окремо. Натисніть кнопку ▼ у режимі запису, щоб переглянути зображення задньої камери. Встановлення вимагає прокладання кабелю до заднього скла; рекомендується професійне встановлення.

Як відформатувати карту microSD?

Перейдіть у Меню > Форматувати SD-карту та підтвердьте. Форматування рекомендується перед першим використанням або у разі помилок даних. Використовуйте швидкісну карту (клас U3 або вище) та переконайтеся, що ємність становить від 8 до 128 ГБ.

Який тип акумулятора у цього відеореєстратора?

R450 NV використовує суперконденсатор (1.5 Ф) замість традиційного літієвого акумулятора. Суперконденсатори більш стійкі до високих температур, що забезпечує кращу надійність та безпеку в автомобільному середовищі.

Як зробити фото за допомогою відеореєстратора?

У режимі запису натисніть кнопку Вниз (▼). Пристрій зробить фото з роздільною здатністю 12 Мп і автоматично збереже його.

Чи можна вимкнути екран під час запису?

Так. Перейдіть у Меню > Вимкнути РК та виберіть інтервал часу (наприклад, 30 секунд, 1 хвилина). Екран вимкнеться після встановленого часу для зменшення споживання енергії, але запис триває.

Що робити, якщо пристрій зависає або працює неправильно?

Використовуйте скріпку або подібний предмет, щоб натиснути кнопку Скидання (маленький отвір на пристрої). Це перезапустить відеореєстратор. Якщо проблеми не зникають, переконайтеся, що карта microSD правильно відформатована та сумісна, або зверніться до служби підтримки Navitel.

ПОСІБНИК КОРИСТУВАЧА R450 NV Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R450 NV - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

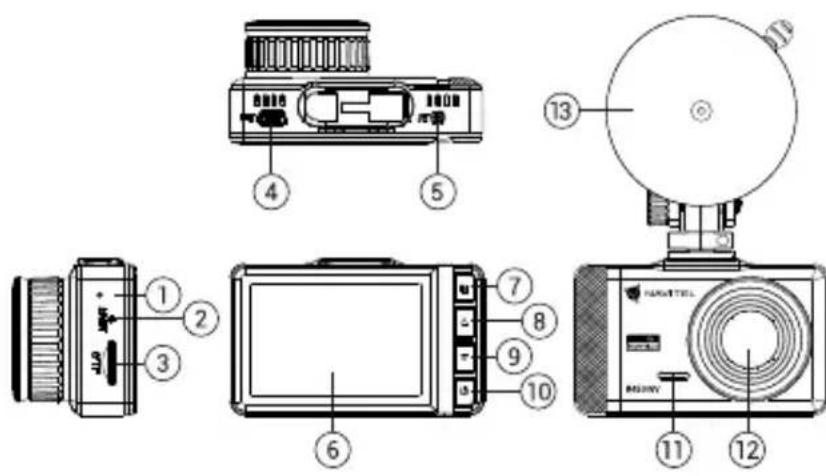

Зовнішній вигляд пристрою

1. LED індикатор (акумулятор)
2. Кнопка Сброс
3. Слот micro SD
4. Роз'єм mini-USB
5. Роз'єм для камери заднього виду AV-IN

6. Дисплей

7. Меню

8. Bropy
9. Вниз
10. Увімк. / Вимк.
11. Мікрофон
12. Об'єктив
13. Кріплення на лобове скло

Комплектація

• Відеореєстратор NAVITEL R450 NV
• Автомобільний зарядний пристрій 12/24 В
• Картрідер

• Крепление на лобовое стекло
• Серветки
- Посібник користувача
• Гарантійний талон
- Подарунковий ваучер

Технічні характеристики

Процесор GP6248
Дисплей 2.35", 480x320, IPS
Камера GC2053 (night vision)
Формат відео AVI
Роздільна здатність відео 1920×1080, 1080P
Роздільна здатність фото 12 МП
Кут огляду 130°
Матеріал лінзи скло (4 шари)
Камера заднього виду Підтримується
AV-IN micro-jack (2,5 мм)
Пам'ять microSD карта

Об'єм microSD-карти до 128 ГБ
USB	mini-USB
Акумулятор	Суперкапакітор 1,5 Ф
Живлення	5 В, 1,5 А
Мікрофон / динамік	Є
Мови	англійська,естонська,латвійська,литовська,німецька,польська,російська,румунська,словацька,угорська,українська,чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class U3 і вище) карту ємністю 8-128 ГБ.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм mini -USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопки

Кнопка Функції
	Натисніть, щоб перейти в Меню налаштувань пристрою.У режимі Відеозапис, натисніть, щоб переключитися між режимами Відеозапис та Відтворення.
	У режимі Відеозапис, натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Запис відео, натисніть Вгору, щоб вимкнути / увімкнути мікрофон.У Меню, натисніть, щоб вибрати попередній пункт меню.У режимі Відтворення, натисніть, щоб вибрати попередній файл.
	У режимі Фотозйомка, натисніть, щоб зробити знімок.Натисніть, для перегляду зображення з задньої камери..*У Меню, натисніть, щоб вибрати наступний пункт меню.У режимі Відтворення, натисніть, щоб вибрати наступний файл.У Меню, натисніть, щоб вибрати пункт меню.
	Натисніть і утримуйте 3 секунди для увімкнення / вимкнення пристрою.У режимі Відеозапис, натисніть для початку запису; натисніть ще раз, щоб зупинити запис.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.

*Примітка: Камера заднього виду продається окремо.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть 👁️. Для запису нового відео натисніть ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис , натисніть кнопку 👁️, щоб зробити знімок. Він буде збережений автоматично.
Відтворення	У режимі Відеозапис, натисніть 👁️, щоб переключитися між режимами Відеозапис та Відтворення. Виберіть файл за допомогою кнопок Вгору / Вниз, потім натисніть 👁️ для відтворення файлу. Ви можете призупинити / продовжити відтворення натисканням на кнопку 👁️.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Захист файлу	У режимі Відеозапис натисніть 👁️, щоб захистити поточний запис. Захищені файли не можуть бути видалені або перезаписані.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.

Камера заднього виду

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашего автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

Установка камери заднього виду

1. Встановіть камеру на заднє скло всередині автомобіля і відрегулюйте кут огляду.
2. Прокладіть кабель по салону.
3. Приєднайте кабель до роз'єму камери заднього виду.

Примітка: Наполегливо рекомендується роботи по установці камери проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

1. Роз'єм для відеозв'язку

Камера заднього виду продається окремо.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R450 NV.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Dongguan Digi-in Digital Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
