R450 NV - Caméra auto Navitel - Manual de utilizare gratuit

Tip produs	Cameră de bord (DVR)
Marcă	Navitel
Model	R450 NV
Display	2.35" IPS, 480x320
Senzor cameră	GC2053 (vizibilitate pe timp de noapte)
Lentilă	Sticlă în 4 straturi, unghi de vizualizare 130°
Rezoluție video	1920x1080 (1080P) la 30 fps
Format video	AVI
Rezoluție foto	12 MP
Înregistrare continuă	Da (durată selectabilă a clipului)
Senzor G	Da (blochează automat videoclipul la impact)
Monitorizare parcare	Da (înregistrează automat la vibrații când este oprit)
Suport cameră spate	Da (micro-jack AV-IN 2.5mm, vândut separat)
Stocare	microSD până la 128 GB (Clasa U3 sau superioară)
Baterie	Supercondensator, 1.5 F
Alimentare	5 V, 1.5 A (prin încărcător auto mini-USB)
Microfon / Difuzor	Da
Limbi	Engleză, Cehă, Germană, Estonă, Maghiară, Letonă, Lituaniană, Poloneză, Română, Rusă, Slovacă, Ucraineană
Montare	Suport parbriz (ventuză)
Temperatură de funcționare	0°C până la +35°C
Temperatură de depozitare	+5°C până la +45°C
Conținutul pachetului	DVR, încărcător auto, cititor card, suport parbriz, cârpă din microfibră, manual de utilizare, card de garanție
Instrucțiuni de curățare	Opriți dispozitivul; utilizați o cârpă moale și uscată; evitați substanțele chimice
Avertismente de siguranță	Nu dezasamblați; utilizați încărcătorul original; păstrați departe de căldură și umiditate

Întrebări frecvente - R450 NV Navitel

Cum instalez camera de bord Navitel R450 NV?

Introduceți un card microSD (Clasa U3 sau superioară, 8-128 GB), formatați-l în dispozitiv prin Meniu > Formatare card SD. Montați dispozitivul pe parbriz utilizând suportul inclus. Conectați încărcătorul auto la brichetă și la portul mini-USB. Reglați unghiul camerei. Dispozitivul se va porni și va începe înregistrarea automat.

De ce camera mea de bord suprascrie în mod constant videoclipurile vechi?

Funcția de înregistrare continuă salvează videoclipurile în clipuri scurte (durata se setează în meniu). Când cardul de memorie este plin, cele mai vechi fișiere neprotejate sunt suprascrise. Pentru a proteja un fișier de ștergere, apăsați butonul Blocare fișier () în timpul înregistrării.

Ce face senzorul G?

Senzorul G detectează impactul sau coliziunea bruscă. Când este declanșat, fișierul video curent este blocat automat (protejat) pentru a nu fi suprascris. Acest lucru asigură păstrarea imaginilor importante.

Cum funcționează monitorizarea parcării?

Când dispozitivul este oprit dar conectat la alimentare, monitorizarea parcării se activează. Dacă se detectează vibrații (de exemplu, de la o lovitură), camera de bord pornește automat, înregistrează un videoclip și blochează fișierul. Acest lucru ajută la captarea incidentelor în timpul parcării.

Pot folosi o cameră spate cu R450 NV?

Da, R450 NV suportă o cameră spate externă prin portul micro-jack AV-IN (2.5 mm). Camera spate se vinde separat. Apăsați butonul ▼ în modul Înregistrare pentru a vizualiza imaginea camerei spate. Instalarea necesită cablarea până la geamul din spate; se recomandă instalarea profesională.

Cum formatez cardul microSD?

Accesați Meniu > Formatare card SD și confirmați. Formatarea este recomandată înainte de prima utilizare sau dacă apar erori de date. Utilizați un card de mare viteză (Clasa U3 sau superioară) și asigurați-vă că capacitatea este între 8-128 GB.

Ce tip de baterie are această cameră de bord?

R450 NV folosește un supercondensator (1.5 F) în locul unei baterii tradiționale cu litiu. Supercondensatorii sunt mai rezistenți la temperaturi ridicate, oferind o fiabilitate și siguranță mai bună în mediul auto.

Cum fac o fotografie cu camera de bord?

În modul Înregistrare, apăsați butonul Jos (▼). Dispozitivul va capta o fotografie la rezoluția 12 MP și o va salva automat.

Pot opri ecranul în timpul înregistrării?

Da. Accesați Meniu > LCD OFF și selectați un interval de timp (de exemplu, 30 de secunde, 1 minut). Ecranul se va opri după timpul setat pentru a reduce consumul de energie, dar înregistrarea continuă.

Ce ar trebui să fac dacă dispozitivul îngheață sau funcționează defectuos?

Utilizați o agrafă sau un obiect similar pentru a apăsa butonul Reset (orificiu mic pe dispozitiv). Acest lucru va reporni camera de bord. Dacă problemele persistă, asigurați-vă că cardul microSD este formatat corect și compatibil, sau contactați suportul Navitel.

MANUAL DE UTILIZARE R450 NV Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL®.

NAVITEL R450 NV este un DVR multifuncțional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

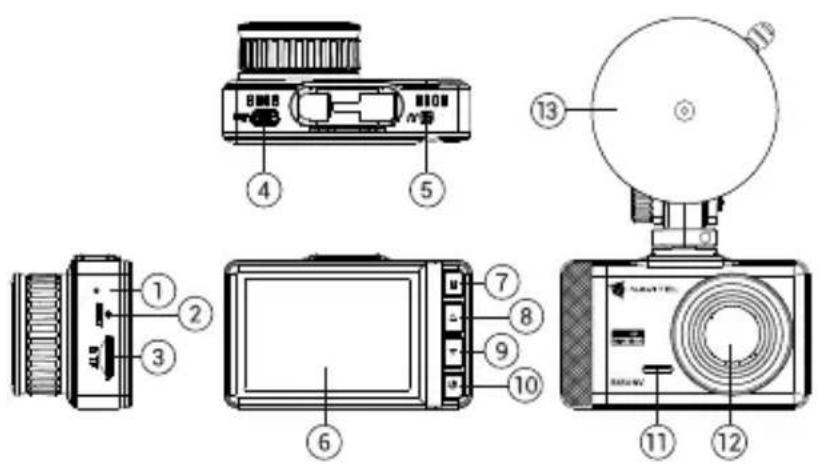

Componente dispozitiv

1. Indicator LED (baterie)
2. Buton Resetare
3. Slot card microSD
4. Port mini-USB
5. Port camera spate
6. Afışaj

7. Meniu

8. Buton Up

9. Buton Down
10. Buton Pornire
11. Microfon
12. Lentilă
13. Suport parbriz

Conținutul ambalajului

• DVR NAVITEL R450 NV
- Încărcător auto 12/24 B
• Cititor de carduri
- Suport parbriz

• Pânză din microfibră
- Manual de utilizare
- Certificat de garantie
• Voucher pentru cadou

Specificații

Procesor GP6248
Ecran 2.35", 480x320, IPS
Cameră GC2053 (night vision)
Format înregistrare AVI
Rezoluție video 1920x1080, 1080P
Rezoluție imagine 12 MP
Unghi de vizualizare 130°
Tip lentilă Sticlă cu patru straturi
Camera din spate Susținută de
AV-IN micro-jack (2.5 mm)
Spațiu de stocare MicroSD

Capacitate card microSD Max.	128 GB
USB mini-USB
Baterie	Supercondensator 1,5 F
Alimentare	5 V, 1,5 A
Microfon / difuzor	Da
Limbă	cehă, engleză, eston, germană, letonă, lituaniană, maghiară, poloneză, română, rusă, slovacă, ucraineană

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa U3 sau mai mare); Capacitatea ar trebui să fie de 8-128 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceti și nu scoateti cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurati dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați interfața mini-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
• Reglati pozitia camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

Atentie

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-I mereu înainte de curățare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

Butoane

Buton Funcții
	Apăsați pentru a accesa Meniu.În modul înregistrare, apăsați pentru a comuta între modurile înregistrare și Playback.
	În modul înregistrare, apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În modul înregistrare apăsați Sus pentru a porni / opri microfonul.În modul Meniu, apasăți pentru a selecta un element de meniu precedent / următor.În modul Playback, apasăți pentru a selecta un fișier precedent / următor.
	În modul Captură, apăsați pentru a face o fotografie.Faceți clic pentru a vedea imaginea camerei din spate.*În modul Meniu, apasăți pentru a selecta un element de meniu precedent / următor.În modul Playback, apasăți pentru a selecta un fișier precedent / următor.
	Țineți apăsat timp de 3 secunde pentru a porni / opri aparatul.În modul înregistrare, apăsați pentru a începe înregistrarea; apăsați din nou pentru a opri înregistrarea.În modul Playback, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.

NAVITEL s.r.o. declară prin prezenta că NAVITEL R450 NV este compatibil cu Directiva EMC 2014/30/EU.

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul ⚣ pentru a opri înregistrarea. Apasă ⚣ din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul înregistrare, apoi apasă ⚣ pentru a face o poză (va fi salvată automat).
Playback	În modul înregistrare, apăsa ⚣ pentru a comuta între modurile înregistrare și Playback.; apăsați butoanele Up și Down pentru a selecta un fișier; apăsa butonul ⚣ pentru a reda un fișier. În timpul redării, apăsa ⚣ pentru a întrerupe / anula.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascríse în ordinea în care au fost create.
Înregistrează audio înregistrați video cu sau fără sunet.
Blocare fișier	În modul Playback, selectează un fișier, apasă pe ⚣ și selectează Protect. Fișierele protejate nu pot fi șterse sau suprascríse.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Când indicatorul roșu devine verde, înseamnă că bateria e plină.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.

Camera din spate

Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.

Instalarea camerei spate

1. Instalați camera pe geamul din spate în interiorul mașinii și reglați unghiul de vizualizare.
2. Trageți cablul prin cabină / habitatcu.
3. Conectati cablul la portul camerei din spate.

Notă: Se recomandă insistent ca lucrările de instalare a camerei să fie efectuate de personal calificat, având competențele necesare. Cablarea poate necesita unelte speciale sau atașamente. Asigurați-vă că aceste lucrări sunt efectuate în siguranță.

Camera de vizualizare spate se vinde separat.

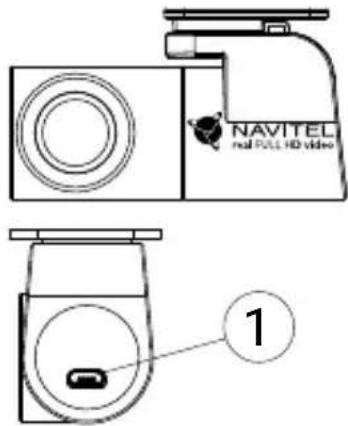

1. Port pentru cablu video
