R450 NV - Caméra auto Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (DVR)
Marke	Navitel
Modell	R450 NV
Display	2,35" IPS, 480x320
Kamerasensor	GC2053 (Nachtsicht)
Linse	4-Schicht-Glas, 130° Betrachtungswinkel
Videoauflösung	1920x1080 (1080P) bei 30 fps
Videoformat	AVI
Fotoauflösung	12 MP
Endlosschleife	Ja (wählbare Clip-Dauer)
G-Sensor	Ja (sperrt Video bei Aufprall automatisch)
Parküberwachung	Ja (nimmt bei Vibration automatisch auf, wenn ausgeschaltet)
Rückkamera-Unterstützung	Ja (AV-IN Micro-Klinke 2,5mm, separat erhältlich)
Speicher	microSD bis 128 GB (Klasse U3 oder höher)
Akku	Superkondensator, 1,5 F
Stromversorgung	5 V, 1,5 A (über Mini-USB-Kfz-Ladegerät)
Mikrofon / Lautsprecher	Ja
Sprachen	Englisch, Tschechisch, Deutsch, Estnisch, Ungarisch, Lettisch, Litauisch, Polnisch, Rumänisch, Russisch, Slowakisch, Ukrainisch
Montage	Windschutzscheibenhalterung (Saugnapf)
Betriebstemperatur	0°C bis +35°C
Lagertemperatur	+5°C bis +45°C
Lieferumfang	DVR, Kfz-Ladegerät, Kartenleser, Windschutzscheibenhalterung, Mikrofasertuch, Bedienungsanleitung, Garantiekarte
Reinigungshinweise	Gerät ausschalten; weiches, trockenes Tuch verwenden; Chemikalien vermeiden
Sicherheitshinweise	Nicht zerlegen; Original-Ladegerät verwenden; von Hitze und Feuchtigkeit fernhalten

Häufig gestellte Fragen - R450 NV Navitel

Wie installiere ich die Navitel R450 NV Dashcam?

Legen Sie eine microSD-Karte (Klasse U3 oder höher, 8-128 GB) ein, formatieren Sie sie im Gerät über Menü > SD-Karte formatieren. Montieren Sie das Gerät mit der mitgelieferten Halterung an der Windschutzscheibe. Schließen Sie das Kfz-Ladegerät an den Zigarettenanzünder und an den Mini-USB-Anschluss an. Passen Sie den Kamerawinkel an. Das Gerät schaltet sich ein und beginnt automatisch mit der Aufnahme.

Warum überschreibt meine Dashcam ständig alte Videos?

Die Endlosschleife-Funktion speichert Videos in kurzen Clips (Dauer im Menü einstellbar). Wenn der Speicherkarte voll ist, werden die ältesten ungeschützten Dateien überschrieben. Um eine Datei vor dem Löschen zu schützen, drücken Sie während der Aufnahme die Datei sperren-Taste ().

Was macht der G-Sensor?

Der G-Sensor erkennt plötzliche Stöße oder Kollisionen. Bei Auslösung wird die aktuelle Videodatei automatisch gesperrt (geschützt), sodass sie nicht überschrieben wird. Dadurch wird sichergestellt, dass wichtige Aufnahmen erhalten bleiben.

Wie funktioniert die Parküberwachung?

Wenn das Gerät ausgeschaltet ist, aber mit Strom verbunden ist, aktiviert sich der Parküberwachung. Wenn Vibration erkannt wird (z. B. durch einen Aufprall), schaltet sich die Dashcam automatisch ein, nimmt ein Video auf und sperrt die Datei. So können Vorfälle während des Parkens erfasst werden.

Kann ich eine Rückkamera mit dem R450 NV verwenden?

Ja, der R450 NV unterstützt eine externe Rückkamera über den AV-IN Micro-Klinke (2,5mm)-Anschluss. Die Rückkamera ist separat erhältlich. Drücken Sie im Aufnahmemodus die ▼-Taste, um das Bild der Rückkamera anzuzeigen. Bei der Installation muss das Kabel bis zur Heckscheibe verlegt werden; eine professionelle Installation wird empfohlen.

Wie formatiere ich die microSD-Karte?

Gehen Sie zu Menü > SD-Karte formatieren und bestätigen Sie. Die Formatierung wird vor der ersten Verwendung oder bei Datenfehlern empfohlen. Verwenden Sie eine Hochgeschwindigkeitskarte (Klasse U3 oder höher) und stellen Sie sicher, dass die Kapazität zwischen 8-128 GB liegt.

Welchen Batterietyp hat diese Dashcam?

Der R450 NV verwendet einen Superkondensator (1,5 F) anstelle einer herkömmlichen Lithiumbatterie. Superkondensatoren sind widerstandsfähiger gegen hohe Temperaturen und bieten so eine bessere Zuverlässigkeit und Sicherheit in der Fahrzeugumgebung.

Wie mache ich ein Foto mit der Dashcam?

Drücken Sie im Aufnahmemodus die Abwärts (▼)-Taste. Das Gerät nimmt ein Foto mit 12 MP Auflösung auf und speichert es automatisch.

Kann ich den Bildschirm während der Aufnahme ausschalten?

Ja. Gehen Sie zu Menü > LCD AUS und wählen Sie ein Zeitintervall (z. B. 30 Sekunden, 1 Minute). Der Bildschirm schaltet sich nach der eingestellten Zeit aus, um den Stromverbrauch zu reduzieren, aber die Aufnahme läuft weiter.

Was soll ich tun, wenn das Gerät einfriert oder nicht funktioniert?

Verwenden Sie eine Büroklammer oder einen ähnlichen Gegenstand, um die Reset-Taste (kleines Loch am Gerät) zu drücken. Dadurch wird die Dashcam neu gestartet. Wenn die Probleme weiterhin bestehen, stellen Sie sicher, dass die microSD-Karte ordnungsgemäß formatiert und kompatibel ist, oder wenden Sie sich an den Navitel-Support.

BEDIENUNGSANLEITUNG R450 NV Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R450 NV ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

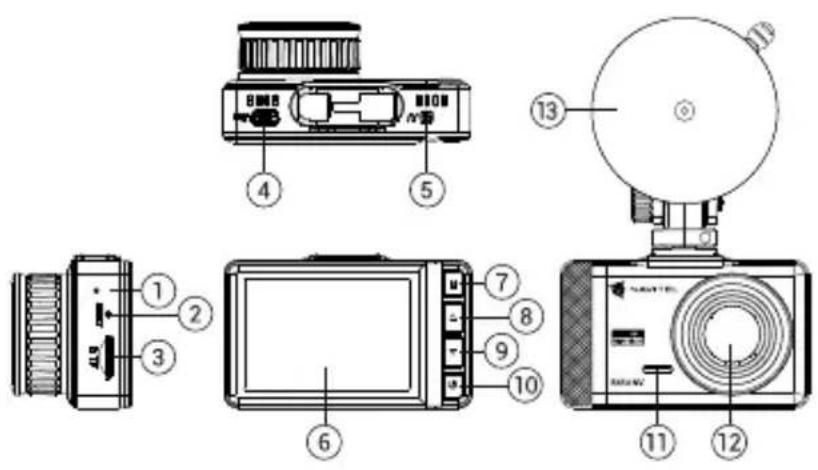

Anordnung des Geräts

1. LED-Lichtanzeige (Laden)
2. Reset
3. Einschub für microSD Karte
4. Mini-USB-Anschluss
5. Rückfahrkamera-Anschluss (AV-IN)
6. Bildschirm
7. Menü Taste

8. Nach oben

9. Nach unten

10. Ausschalter
11. Mikrofon
12. Objektiv
13. Windschutzscheiben mount

Verpackungslnhalt

• DVR NAVITEL R450 NV
• Kfz-Ladegerät 12/24 B
• Kartenleser
• Windschutzscheiben halterung

• Mikrofaserstoff
• Benutzerhandbuch
• Garantiekarte
• Geschenkgutschein

Spezifikation

Prozessor GP6248
Display 2.35", 480x320, IPS
Kamera GC2053 (night vision)
Aufzeichnungsformat AVI
Videoauflösung 1920x1080, 1080P
Bildauflösung 12 MP
Sichtwinkel 130°
Linse 4-Schicht Glas
Rückfahrkamera Unterstützt
AV-IN micro-jack (2.5 mm)
Speicherkarte MicroSD karta

Kapazität der microSD-Karte Mak. 128 GB
USB mini-USB
Batterie Superkondensator 1,5 F
Stromversorgung	5 V, 1,5 A
Mikrofon / Lautsprecher	Ja
Sprache	Deutsch, Englisch, Estnisch, Lettisch, Litauisch, Polieren, Rumänisch, Russisch, Slowakisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class U3), die Kapazität sollte 8-128 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die mini-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °C. Lagerungstemperatur: +5 °C bis +45 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Tasten

Taste Funktion
	Drücken, um auf das Menü aufzurufen.Im modus Record drücken Sie zwischen den Modi Record und Playback um.
	Im modus Record drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Record die Nach oben Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im modus Playback drücken, um den vorherigen die Datei auszuwählen.
	Im modus Capture drücken, um eine Aufnahme zu machen.Klicken Sie hier, um das Bild der Rückfahrkamera anzuzeigen.*Im modus Menü drücken, um den vorherigen Menüpunkt auszuwählen.Im modus Playback drücken, um den nächsten die Datei auszuwählen.
	Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten möchten.Im modus Record drücken, um die Aufnahme zu starten; erneut drücken, um zu stoppen.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL R450 NV mit der Richtlinie EMC 2014/30/EU kompatibel sind.
* Hinweis: Rückfahrkamera separat erhältlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die ↓, um die Aufnahme zu beenden. Drücken Sie erneut ↓, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie im Video die Modus drücken Sie die ↓, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Im modus Record drücken ↓ Sie zwischen den Modi Record und Playback um. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die ↓, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf ↓.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video auf ↓, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Geschützte Dateien können nicht gelöscht oder überschrieben werden.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie	Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.

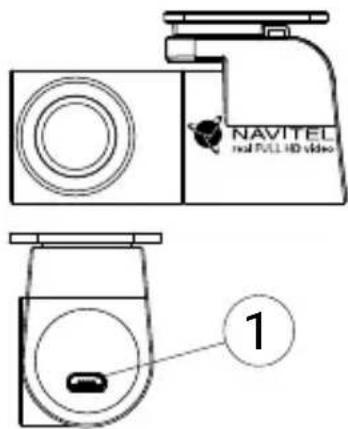

Rückfahrkamera

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

1. Installieren Sie die Kamera an der Heckscheibe im Auto und stellen Sie den Betrachtungswinkel ein.
2. Führen Sie das Kabel durch die Kabine.
3. Schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Hinweis. Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.

Rückfahrkamera separat erhältlich.

1. Videokabelanschluss
