Produkta veids	Ceļa kamera (DVR)
Zīmols	Navitel
Modelis	R450 NV
Displejs	2,35" IPS, 480x320
Kameras sensors	GC2053 (nakts redzamība)
Objektīvs	4 slāņu stikls, 130° skata leņķis
Video izšķirtspēja	1920x1080 (1080P) pie 30 kadriem/s
Video formāts	AVI
Foto izšķirtspēja	12 MP
Cikliskais ieraksts	Jā (izvēlams klipa ilgums)
G-Sensors	Jā (automātiski bloķē video trieciena gadījumā)
Stāvēšanas monitors	Jā (automātiski ieraksta vibrācijas gadījumā, kad izslēgts)
Aizmugures kameras atbalsts	Jā (AV-IN micro-jack 2,5 mm, tiek pārdots atsevišķi)
Atmiņa	microSD līdz 128 GB (Class U3 vai augstāka)
Akumulators	Superkondensators, 1,5 F
Barošanas ieeja	5 V, 1,5 A (caur mini-USB auto lādētāju)
Mikrofons / Skaļrunis	Jā
Valodas	Angļu, Čehu, Vācu, Igauņu, Ungāru, Latviešu, Lietuviešu, Poļu, Rumāņu, Krievu, Slovāku, Ukraiņu
Stiprinājums	Vējstikla stiprinājums (piesūceknis)
Darba temperatūra	0°C līdz +35°C
Uzglabāšanas temperatūra	+5°C līdz +45°C
Komplekta saturs	DVR, auto lādētājs, karšu lasītājs, vējstikla stiprinājums, mikrošķiedras audums, lietošanas instrukcija, garantijas karte
Tīrīšanas instrukcijas	Izslēdziet ierīci; izmantojiet mīkstu sausu drānu; izvairieties no ķimikālijām
Drošības brīdinājumi	Neizjauciet; izmantojiet oriģinālo lādētāju; turiet prom no karstuma un mitruma

Bieži uzdotie jautājumi - R450 NV Navitel

Kā uzstādīt Navitel R450 NV ceļa kameru?

Ievietojiet microSD karti (Class U3 vai augstāka, 8-128 GB), formatējiet to ierīcē, izmantojot Menu > Format SD-card. Piestipriniet ierīci pie vējstikla, izmantojot komplektā iekļauto turētāju. Pievienojiet auto lādētāju cigarešu šķiltavai un mini-USB portam. Noregulējiet kameras leņķi. Ierīce ieslēgsies un sāks ierakstīt automātiski.

Kāpēc mana ceļa kamera pārraksta vecos video?

Cikliskais ieraksts saglabā video īsos klipos (ilgums iestatāms izvēlnē). Kad atmiņas karte ir pilna, vecākie neaizsargātie faili tiek pārrakstīti. Lai aizsargātu failu no dzēšanas, ierakstīšanas laikā nospiediet pogu Bloķēt failu ().

Ko dara G-Sensors?

G-Sensors nosaka pēkšņu triecienu vai sadursmi. Kad tas aktivizējas, pašreizējais video fails tiek automātiski bloķēts (aizsargāts), lai to nevarētu pārrakstīt. Tas nodrošina svarīgu ierakstu saglabāšanu.

Kā darbojas stāvēšanas monitors?

Kad ierīce ir izslēgta, bet pieslēgta strāvai, stāvēšanas monitors aktivizējas. Ja tiek konstatēta vibrācija (piemēram, no trieciena), ceļa kamera automātiski ieslēdzas, ieraksta video un bloķē failu. Tas palīdz iemūžināt incidentus stāvēšanas laikā.

Vai es varu izmantot aizmugures kameru ar R450 NV?

Jā, R450 NV atbalsta ārējo aizmugures kameru caur AV-IN micro-jack (2,5 mm) portu. Aizmugures kamera tiek pārdota atsevišķi. Nospiediet ▼ pogu ieraksta režīmā, lai skatītu aizmugures kameras attēlu. Uzstādīšanai nepieciešams novadīt kabeli līdz aizmugures logam; ieteicama profesionāla uzstādīšana.

Kā formatēt microSD karti?

Dodieties uz Menu > Format SD-card un apstipriniet. Formatēšana ir ieteicama pirms pirmās lietošanas vai ja rodas datu kļūdas. Izmantojiet ātrgaitas karti (Class U3 vai augstāka) un pārliecinieties, ka ietilpība ir starp 8-128 GB.

Kāda veida akumulators ir šai ceļa kamerai?

R450 NV izmanto superkondensatoru (1,5 F) tradicionālā litija akumulatora vietā. Superkondensatori ir izturīgāki pret augstu temperatūru, nodrošinot labāku uzticamību un drošību auto vidē.

Kā uzņemt fotoattēlu ar ceļa kameru?

Ieraksta režīmā nospiediet Uz leju (▼) pogu. Ierīce uzņems fotoattēlu 12 MP izšķirtspējā un saglabās to automātiski.

Vai varu izslēgt ekrānu ierakstīšanas laikā?

Jā. Dodieties uz Menu > LCD OFF un izvēlieties laika intervālu (piem., 30 sekundes, 1 minūte). Ekrāns izslēgsies pēc iestatītā laika, lai samazinātu enerģijas patēriņu, bet ieraksts turpinās.

Ko darīt, ja ierīce sasalst vai nedarbojas pareizi?

Izmantojiet saspraudi vai līdzīgu priekšmetu, lai nospiestu Reset pogu (mazs caurums ierīcē). Tas restartēs ceļa kameru. Ja problēmas turpinās, pārliecinieties, ka microSD karte ir pareizi formatēta un saderīga, vai sazinieties ar Navitel atbalsta dienestu.

LIETOŠANAS INSTRUKCIJA R450 NV Navitel

Paldies, ka iegādājāties šo NAVITEL* produktu.

NAVITEL R450 NV ir daudzfunkcionals augstas izšķirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

• DVR NAVITEL R450 NV • Mikroškiedras audums
• Automašinas ādētājs 12/24
• Karšu lasītājs
• Vējstikla stiprinājums

Specifikācijas

Procesors GP6248
Displejs 2.35", 480x320, IPS
Kamera GC2053 (night vision)
Video formāts AVI
Video izšķirtspēja 1920×1080, 1080P
Attēlu izšķirtspēja 12 MP
Skata lenķis 130°
Objektīva tips 4-kārtīgs stikls
Atpakajskata kamera Atbalstīts
AV-IN micro-jack (2.5 mm)
Atmiņas ierīce MicroSD karte

SD kartes ietilpība Maks. 128 GB
USB mini-USB
Baterija Superkondensators 1,5 F
Jauda 5 V, 1,5 A
Mikrofons / skaļrunis	Jā
Valoda	angļu, Čehu, igauņu, latviešu, lietuviešu krievu, polish rumāņu, slovāku, ukraiņu, ungāru, vācu

Piezīme: šīs specifikācijas var mainīties jauninājumu rezultātā.

Uzstādīšana

1. lelieciet microSD karti DVI. izmantojiet âtru SD karti (U3 vai augstâka klase) ar 8-128 GB ietilpîbu.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neizņemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlěties Formatēt SD karti un apstiprināt.

• Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Pievienojiet mini-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslëdziet barošanu un pärbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslēgsies un sāks ierakstīt (par to liecinās mirgojoša zīla gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relativais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierīci elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
  • Rūpīgi ievērojiet ierīces lietošanas regionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierīci paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

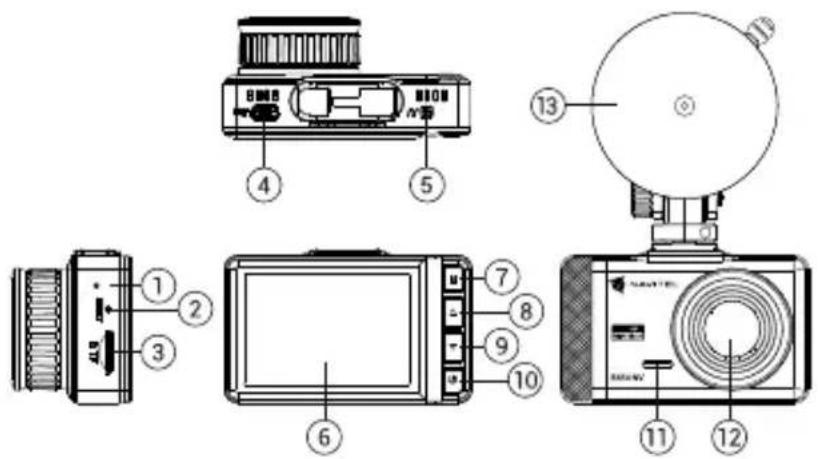

Pogas

Poga Funkcijas
	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet ierakstīšanas režimā, lai pārslēgtos starp atskaņošanas un ierakstīšanas režīmiem.
	Nospiediet Ierakstīšanas režimā , lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Uz augšu Ierakstīšanas režimā, lai ieslēgtu / izslēgtu mikrofonu.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.Nospiediet Atskaņošana režimā, lai izvēlētos iepriekšējo / nākamo datni.
	Nospiediet Uznemšanas režimā, lai uzņemtu attēlu.Spustelėkite norėdami peržiūrėti galinės kameros vaizdą. *Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.Nospiediet Atskaņošana režimā, lai izvēlētos iepriekšējo / nākamo datni.
	Nospiediet un paturiet 3 sekundes, lai ieslēgtu/izslēgtu ierīci.Nospiediet Ierakstīšanas režimā, lai sāktu ierakstīšanu. Nospiediet vēlreiz, lai pārtrauktu ierakstīšanu.Nospiediet Atskaņošana režimā, lai izvēlētos datni vai apturētu / turpinātu atskaņošanu.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL R450 NV ir saderīgs ar Direktīvu EMC 2014/30/EU.

lerīces funkcijas

Formatēt SD karti	MicroSD kartes formatēšana DVR ierīcē ir nepieciešama ierīces pareizai darbibai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatēt microSD karti. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zīla mirgojoša gaismina). Nospiediet 📋, lai pārtrauktuierakstīšanu. Nospiediet vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uzņemšanas	Ierakstīšanas režimā nospiediet ▼ pogu, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Atskaņošana	Nospiediet 📋 ierakstīšanas režimā, lai pārslēgtos starp atskaņošanas un ierakstīšanas režīmiem..Izmantoji et pogas Uz augšu un Uzleju, lai izvēlētos datni. Nospiediet 📋, lai atskaņotu datni. Atskaņošanas laikā nospiediet ,laiapturētu/atsāktu atskaņošanu.
Nepārtrauktā ierakstīšana	Šī funkcija ħauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atminas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Datņu slēgšana	Ierakstīšanas režimā nospiediet ▲ pogu, lai aizsargātu pašreizējo ierakstu. Aizsargātās datnes nevar izdzēst vai pārrakstīt.
G sensors Transportlidzeklim ar kaut ko saduroties, DVR automātiski slēgs konkrēto video.
Uzraudzība	Konstatējot vibrāciju izslēgtā stāvoklī, ierīce automātiski ieslēgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slēgta).
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Kad baterija būs uzlādēta, sarkanā gaismiņa klūst zaļa.
Izslēgt displeju	Ierīce var automātiski izslēgt ekrānu, lai taupītu energīju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.

Aizmugures kamera

Ar aizmugures kameras palīdzību var uzņemt augstas izšķirtspējas attēlu aiz automobiļa aizmugurējās daļas, lai droši varētu novietot automobili stāvviētā, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstišanas tehnoloģija ľauj saglabāt ierakstus gan no automobiļa priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

Aizmugures kameras uzstādīšana

1. Uzstādīt kameru uz aizmugurējā loga automašinas iekšpusē un noregulējiet skata lenķi.
2. Izvelciet vadu caur salonu.
3. Pievienojiet vadu pie aizmugures kameras porta.

Piezime. Łoti ieteicams, lai kameras uzstādišanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabeļu vilkšanai var būt nepieciešami speciāli instrumenti vai piederumu. Šie darbi noteikti jāpaveic droši.

Atpakalskata kamera tiek pārdota atseviški.
