R450 NV - Caméra auto Navitel - Nemokama naudojimo instrukcija

Produkto tipas	Vaizdo registratorius (DVR)
Prekės ženklas	Navitel
Modelis	R450 NV
Ekranas	2,35 colio IPS, 480x320
Kameros jutiklis	GC2053 (naktinis matymas)
Objektyvas	4 sluoksnių stiklas, 130° žiūrėjimo kampas
Vaizdo raiška	1920x1080 (1080P) 30 kadrų per sekundę
Vaizdo formatas	AVI
Nuotraukų raiška	12 MP
Ciklinis įrašymas	Taip (pasirenkama fragmento trukmė)
G jutiklis	Taip (automatiškai užrakina vaizdo įrašą smūgio metu)
Stovėjimo monitorius	Taip (automatiškai įrašo, kai išjungtas, aptikus vibraciją)
Galinės kameros palaikymas	Taip (AV-IN mikro lizdas 2,5 mm, parduodamas atskirai)
Atmintis	microSD iki 128 GB (Class U3 ar aukštesnė)
Baterija	Superkondensatorius, 1,5 F
Maitinimo įtampa	5 V, 1,5 A (per mini-USB automobilinį kroviklį)
Mikrofonas / garsiakalbis	Taip
Kalbos	anglų, čekų, vokiečių, estų, vengrų, latvių, lietuvių, lenkų, rumunų, rusų, slovakų, ukrainiečių
Montavimas	Pritvirtinimas prie priekinio stiklo (siurbtukas)
Darbo temperatūra	0°C iki +35°C
Laikymo temperatūra	+5°C iki +45°C
Pakuotės turinys	Vaizdo registratorius, automobilinis kroviklis, kortelių skaitytuvas, laikiklis ant priekinio stiklo, mikropluošto šluostė, vartotojo vadovas, garantinis talonas
Valymo instrukcijos	Išjunkite prietaisą; naudokite minkštą sausą šluostę; venkite chemikalų
Saugos įspėjimai	Neardykite; naudokite originalų kroviklį; laikykite atokiau nuo karščio ir drėgmės

Dažnai užduodami klausimai - R450 NV Navitel

Kaip įdiegti Navitel R450 NV vaizdo registratorių?

Įdėkite microSD kortelę (Class U3 ar aukštesnė, 8-128 GB), suformatuokite ją prietaise per Meniu > Formatuoti SD kortelę. Pritvirtinkite prietaisą prie priekinio stiklo naudodami pridedamą laikiklį. Prijunkite automobilinį kroviklį prie cigarečių žiebtuvėlio ir prie mini-USB prievado. Sureguliuokite kameros kampą. Prietaisas įsijungs ir pradės įrašyti automatiškai.

Kodėl mano vaizdo registratorius nuolat perrašo senus vaizdo įrašus?

Ciklinio įrašymo funkcija išsaugo vaizdo įrašus trumpais fragmentais (trukmė nustatoma meniu). Kai atminties kortelė pilna, seniausi neapsaugoti failai perrašomi. Norėdami apsaugoti failą nuo ištrynimo, įrašymo metu paspauskite mygtuką Užrakinti failą ().

Ką daro G jutiklis?

G jutiklis aptinka staigų smūgį ar susidūrimą. Kai suveikia, dabartinis vaizdo failas automatiškai užrakinamas (apsaugomas), kad nebūtų perrašytas. Tai užtikrina, kad svarbi medžiaga būtų išsaugota.

Kaip veikia stovėjimo monitorius?

Kai prietaisas išjungtas, bet prijungtas prie maitinimo, suaktyvinamas stovėjimo monitorius. Jei aptinkama vibracija (pvz., nuo smūgio), vaizdo registratorius automatiškai įsijungia, įrašo vaizdo įrašą ir užrakina failą. Tai padeda užfiksuoti incidentus stovint.

Ar galiu naudoti galinę kamerą su R450 NV?

Taip, R450 NV palaiko išorinę galinę kamerą per AV-IN mikro lizdą (2,5 mm). Galinė kamera parduodama atskirai. Įrašymo režime paspauskite ▼ mygtuką, kad matytumėte galinės kameros vaizdą. Montavimui reikia nutiesti kabelį iki galinio lango; rekomenduojama profesionalus montavimas.

Kaip suformatuoti microSD kortelę?

Eikite į Meniu > Formatuoti SD kortelę ir patvirtinkite. Formatavimas rekomenduojamas prieš pirmą naudojimą arba jei atsiranda duomenų klaidų. Naudokite didelės spartos kortelę (Class U3 ar aukštesnė) ir užtikrinkite, kad talpa būtų nuo 8 iki 128 GB.

Kokio tipo baterija naudojama šiame vaizdo registratoriuje?

R450 NV naudoja superkondensatorių (1,5 F) vietoj tradicinės ličio baterijos. Superkondensatoriai yra atsparesni aukštai temperatūrai, užtikrinant didesnį patikimumą ir saugumą automobilio aplinkoje.

Kaip padaryti nuotrauką su vaizdo registratoriumi?

Įrašymo režime paspauskite mygtuką Žemyn (▼). Prietaisas padarys 12 MP raiškos nuotrauką ir automatiškai išsaugos.

Ar galiu išjungti ekraną įrašant?

Taip. Eikite į Meniu > LCD OFF ir pasirinkite laiko intervalą (pvz., 30 sekundžių, 1 minutė). Ekranas išsijungs po nustatyto laiko, kad sumažėtų energijos suvartojimas, tačiau įrašymas tęsiasi.

Ką daryti, jei prietaisas užstringa arba sugenda?

Naudokite sąvaržėlę ar panašų daiktą, kad paspaustumėte Reset mygtuką (maža skylutė ant prietaiso). Tai perkraus vaizdo registratorių. Jei problemos išlieka, įsitikinkite, kad microSD kortelė tinkamai suformatuota ir suderinama, arba kreipkitės į Navitel palaikymo tarnybą.

NAUDOJIMO INSTRUKCIJA R450 NV Navitel

NAVITEL R450 NV yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkcijų ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

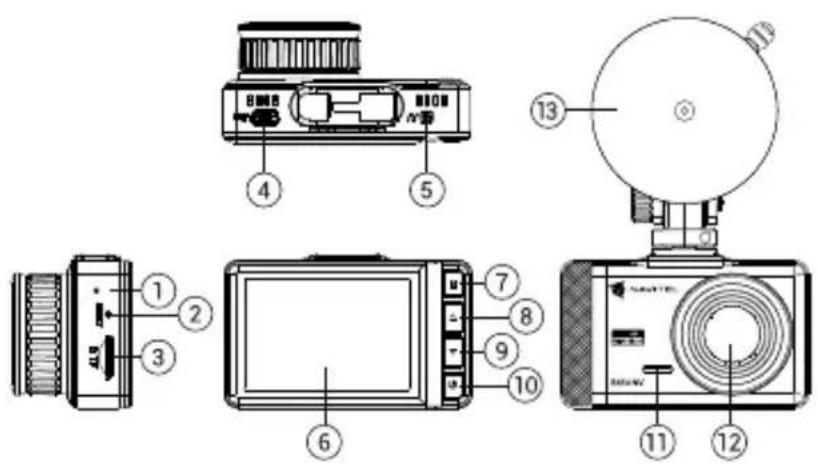

Irenginio išdėstymas

1. Indikatorius (baterija)
2. Atkurti mygtukas
3. MicroSD kortelés lizdas
4. Mini-USB lizdas
5. Galinés kameros prievadas
6. Ekranas

7. Meniu

8. Aukštyn

9. Žemyn
10. Jungimo mygtukas
11. Mikrofonas
12. Objektyvas
13. Priekinio stiklo tvirtinimas

Pakuotės turinys

• DVR NAVITEL R450 NV
• Automobilis
jkroviklis 12/24 B
• Kortelių skaitytuvas
- Priekinio stiklo

tvirtinimas

• Mikropluošto audinys
• Vartotojo vadovas
• Garantiné kortelè
• Dovanų kuponas

Specifikacijos

Procesorius GP6248
Ekranas 2.35", 480x320, IPS
Kamera GC2053 (night vision)
Įrašymo formatas AVI
Įrašymo raiška 1920×1080, 1080P
Vaizdo raiška 12 MP
Peržiūros kampas 130°
Objektyvo tipas 4-sluoksnis stiklo
Galinė kamera Palaikoma
AV-IN micro-jack (2.5 mm)
Saugojimas MicroSD kortelė

MicroSD kortelės talpa Maks. 128 GB
USB mini-USB
Baterija Superkondensatorius 1,5 F
Galia 5 V, 1,5 A
Mikrofonas / garsiakalbis	Yra
Kalba	anglų,čekų,estų,latvių,lenkų,lietuvių,rumunų,rusų,slovakų,ukrainiečių,vengrų,vokiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (U3 ar aukštesnės klasės); 8-128 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• [rengin] pritvirtinkite prie priekinio stiklo, naudodami laikikli.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Mini-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamaji laidą.Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

Atsargumo priemonès

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebékite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

Mygtukai

Mygtukas Funkcijos
	Paspauskite mygtuką, norėdami jjungti meniu.Paspauskite šį mygtuką Įrašymo režimu, norėdami perjungti Įrašymo ar Atkūrimas režimus.
	Paspauskite šį mygtuką Įrašymo režimu, kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Paspauskite mygtuką Aukštyn Įrašymo režimu, kad jjungtumėte / išjungtumėte mikrofoną.Paspauskite meniu mygtuką, kad pasirinktumėte ankstesnį meniu punktą.Paspauskite mygtuką Atkūrimas režimu, kad pasirinktumėte ankstesnį failą.
	Paspauskite šį mygtuką Fotografavimo režimu, kad galėtumėte fotografuoti.Spustelėkite norėdami peržiūrėti galinės kameros vaizdą.*Paspauskite meniu mygtuką, kad pasirinktumėte kitą meniu punktą.Paspauskite mygtuką Atkūrimas režimu, kad pasirinktumėte kitą failą.
	Palaikykite nuspaudę mygtuką 3 sekundes, kad jjungtumėte arba išjungtumėte įrenginį.Paspauskite šį mygtuką Įrašymo režimu, kad pradėtumėte įrašymą; norėdami sustabdyti, paspauskite jį dar kartą.Paspauskite šį mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.

NAVITEL s.r.o. pareiškia, kad NAVITEL R450 NV yra suderinamas su Direktyva EMC 2014/30/EU.
* Pastaba: Galinio vaizdo kamera parduodama atskirai.

lrenginio funkcijos

SD kortelės formatavimas	MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indika toriaus lemputė). Paspauskite 🚫 mygtuką, kad sustabdytumėte įrašymą. Dar kartą paspauskite , kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo	Įrašymo režimu paspauskite 🚫 mygtuką , kad nufotografuotumėte (išsaugoma automatiškai).
Atkūrimas	Paspauskite 🚫 mygtuką Įrašymo režimu, norėdami perjungti Įrašymo ar Atkūrimas režimus.; norėdami pasirinkti failą, paspauskite Aukštyn ir Žemyn mygtukus; paspauskite 🚫 mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite 🚫 mygtuką, kad pristabdytumėte / vėl paleistumėte failą.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokią tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Užrakto failas	įrašymo režimu paspauskite 🚫 mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Apsaugotų failų negalima pašalinti arba perrašyti.
G-jutiklis Transporto	po priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
Baterija	Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; įkraunant bateriją, raudona indikatoriaus lemputė tampa žalia.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti šjungti ekraną meniu.

Galinio vaizdo kamera

Galinio vaizdo kameros déka, rodomas didelés skiriamosios gebos vaizdas automobilio gale, kuris užtikrina saugų automobilio parkavimą arba įrašymą važiuojant. Moderni dvigubo įrašymo technologija leidžia išsaugoti įrašymą tiek automobilio priekyje, tiek jo gale, kad būtų galima nustatyti bet kokią nenumatytą situaciją.

Galinio vaizdo kameros montavimas

1. Sumontuokite kamerą ant galinio lango automobilio viduje ir sureguliuokite žiūrėjimo kampa.
2. Išveskite laidą per saloną.
3. Prijunkite laidą prie galinio vaizdo kameros prievado.

Pastaba. Primygtinai rekomenduojama, kad kameros montavimo darbus atliktų reikiamų įgūdžių turintys kvalifikuoti asmenys. Laidų tiesimui gali reikėti specialių įrankių ar priedų. Būtina užtikrinti, kad šie darbai būtų atliekami saugiai.

Galinio vaizdo kamera parduodama atskirai.

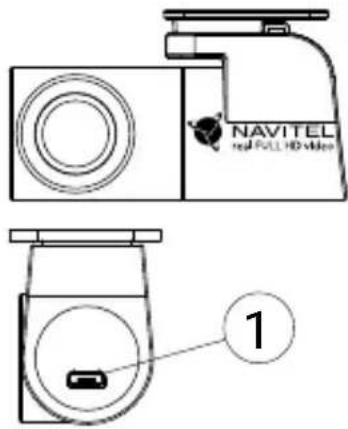

1. Vaizdo kabelis lizdas
