Syslite KAL II - Лампа FESTOOL - Бесплатное руководство пользователя

Тип продукта	Компактный светодиодный рабочий прожектор
Бренд	Festool
Модель	Syslite KAL II
Освещение	12 светодиодов Power (по 1,5 Вт)
Световой поток (уровень 1)	310 люмен (30%)
Световой поток (уровень 2)	769 люмен (100%)
Время работы (внутренняя батарея, уровень 1)	4 ч 50 мин
Время работы (внутренняя батарея, уровень 2)	2 ч
Ёмкость внутренней батареи	Li-ion 7,2 В / 2,9 А·ч
Рабочее напряжение (внешняя батарея)	10,8 - 19 В
Время зарядки (до 90% / 100%)	2 ч 40 мин / 3 ч 20 мин
Диапазон рабочих температур	от -5 °C до +55 °C
Диапазон температур для зарядки	от 0 °C до +45 °C
Вес (без внешней батареи)	0,7 кг
Степень защиты	IP 2X
Класс энергоэффективности источника света	E
Питание	Внутренняя или внешняя батарея Festool (BPC/BPS), сетевой адаптер 100-240 В
Основные функции	3 уровня освещения, режим экономии энергии, контроль напряжения и температуры, режим отключения питания
Крепление	Складная ручка, магнитное основание (опционально), штатив UNC 1/4"-20
Уход и чистка	Очищайте пластиковый диск мягкой сухой тканью; поддерживайте контакты в чистоте
Безопасность	Не смотрите на луч, не накрывайте, не используйте во взрывоопасной среде, риск защемления магнитом
Запчасти и ремонтопригодность	Ремонт только у производителя или в авторизованной мастерской, используйте оригинальные запчасти Festool
Общая информация	Только для использования внутри помещений; не используйте на общественных дорогах

Часто задаваемые вопросы - Syslite KAL II FESTOOL

Как зарядить внутреннюю батарею Festool Syslite KAL II?

Подключите зарядное устройство от сети или прикуривателя к разъему [1-4]. Светодиод индикации заряда [1-1] показывает состояние: быстрое мигание зеленым = батарея полностью заряжена, медленное мигание зеленым = 80%, постоянный зеленый = 90% (уменьшенный заряд), мигание красным = ошибка, постоянный красный = температура вне диапазона.

Какое максимальное время работы от внутренней батареи?

В режиме экономии энергии (уровень 1, 30%) время работы составляет 4 ч 50 мин. На полной мощности (уровень 2, 100%) — 2 часа.

Могу ли я использовать лампу с внешней батареей Festool?

Да, прожектор можно использовать с батареями Festool серий BPC и BPS. В этом случае он использует только ёмкость внешней батареи. Снимите закрепляющую ручку для работы с внешней батареей.

Что делать при внезапном отключении питания?

Прожектор имеет режим отключения питания. Удерживайте выключатель нажатым и подключите зарядное устройство. При прерывании внешнего питания лампа автоматически включается. Для отключения этого режима снова нажмите выключатель.

Как чистить Festool Syslite KAL II?

Очищайте пластиковый диск мягкой сухой тканью. Не используйте растворители. Поддерживайте в чистоте контакты соединения прожектора и батареи.

Какие важные меры предосторожности?

Никогда не смотрите вдоль светового луча (вредное излучение). Не накрывайте прибор во время работы (риск возгорания). Не используйте во взрывоопасной среде. Держите на расстоянии от людей с кардиостимуляторами (магнитное поле).

Каков класс энергоэффективности источника света?

Светодиодный источник света имеет класс энергоэффективности E.

Могу ли я использовать лампу на улице?

Прибор предназначен только для использования внутри помещений (степень защиты IP 2X). Не используйте на общественных дорогах для освещения проезжей части.

Как закрепить прожектор на штативе?

Используйте резьбовое соединение для штатива [2-1] формата UNC 1/4"-20. Вкрутите его в стандартный фотоштатив.

Где я могу отремонтировать свой Festool Syslite KAL II?

Ремонт должен выполняться только производителем или авторизованной мастерской. Используйте оригинальные запчасти Festool. Найдите ближайший адрес на www.festool.ru/services.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Syslite KAL II FESTOOL

Внимание. Опасность (прочие опасности)

Опасность поражения электрическим током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Маркировка ЕАС: Под- тверждает соответствие электроинструмента ос- новным требованиям ди- ректив Евразийского эко- номического союза.

Украинский символ SEPRO подтверждает соответствие электроин-струмента основным требованиям директив Украины.

ОСТОРОЖНО! Не смотрите на световой луч!

Предупреждение об электромагнитном поле!

Запрет для лиц с электрокардиостимуляторами

Опасность защемления пальцев и кистей рук!

Только для использования внутри помещений

Не выбрасывайте вместе с бытовыми отходами.

Установка аккумулятора

Отсоединение аккумуля- тора

Инструкция по использованию

Инструкция, рекомендация

2 Указания по технике безопасности

ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции. Не-

точное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

- Обращайтесь с устройством осторожно! Устройство может нагреваться, что повышает опасность возникновения пожара и взрыва.

– Не работайте с устройством во взрывоопасной зоне.

– Не накрывайте работающее устройство. Во время работы оно нагревается и может стать причиной получения ожогов/возгораний в случае перегрева.

- Предупреждение о вредном светоизлучении. Нельзя долго смотреть на луч света. Не направляйте световой луч на людей

или животных. Световой поток может повредить глаза.

– Доверяйте ремонт устройства только квалифицированному персоналу и только с использованием оригинальных запасных частей.


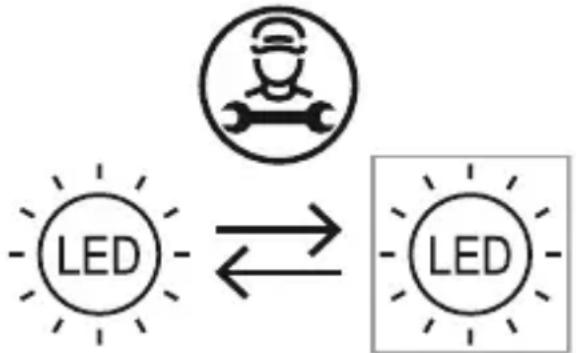

Установленный в этом устройстве источник света подлежит замене только фирмой-изготовителем или мастерской Сервисной службы. Это гарантирует сохранение надёжности устройства.

– При ремонте и техническом обслуживании используйте только оригинальные запасные части Festool. Использование не предназначенных для этих целей запасных частей или оснастки может привести к поражению электрическим током или травмированию.
– Не пользуйтесь устройством при движении в автомобиле. Устройство не предназначено для освещения дороги при движении.
– Используйте только предусмотренные для рабочей лампы аккумуляторы Festool. Использование других аккумуляторов может привести к травмированию и возгоранию.
– Не заряжайте лампу с помощью не оригинальных переходников для зарядки от э/сети. В противном случае существует опасность взрыва или пожара.

– Лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и знаний запрещается использовать данное устройство без присмотра или без соответствующего инструктажа по технике безопасности со стороны ответственного лица. Следите за тем, чтобы дети не играли с устройством.
– При креплении на штативе или посредством магнитной опоры обеспечьте необходимую надёжность фиксации. При ненадёжном креплении рабочая лампа может упасть и стать причиной получения травм или повреждения имущества.
– Предохраняйте аккумулятор от нагрева, например от длительного воздействия солнечных лучей и от огня. Опасность взрыва.
– Не гасите загоревшийся литий- ионный аккумулятор водой! Ис- пользуйте для этого песок или противопожарное покрывало.

Соблюдайте указания в руководстве по эксплуатации зарядного устройства и аккумулятора.

3 Применение по назначению

Компактная лампа предназначена для подсветки сухих областей в помещениях.

Устройство не предназначено для освещения жилых помещений.

Ответственность за использо-

вание не по назначению несёт пользователь.

4 Технические данные

Компактная лампа KAL II
Номинальное напряжение / ёмкость встроенного аккумулятора (Li-Ion)		7,2 В = / 2,9А•ч
Номинальное напряжение с внешним аккумулятором Festool		10,8 - 19В =
Диапазон напряжения зарядного гнезда	- - + 7,2 - 19 В =
Источник света 12 x 1,5 Вт, мощный СД
Длительность свечения (встроенный аккумулятор)	Мин. яркость: уровень 1(30 %)	4 ч 50 мин
	Макс. яркость: уровень 2(100%)	2 ч
Световой поток, сила света Мин. яркость: уровень 1(30%)		310 люмен
	Макс. яркость: уровень 2(100%)	769 люмен
Время зарядки, встроенный аккумулятор 90%/100% 2 ч 40 мин / 3		ч 20 мин
Допустимый диапазон рабочих температур от -5 °C до		+55 °C
Допустимая температура аккумулятора при зарядке от 0 °C до		+45 °C
Масса (без внешнего аккумуляторного блока) 0,7 кг
Вид защиты IP 2x

Данный инструмент имеет встроенный источник света класса энергоэффективности E.

Штекерный блок питания ВQ30А-1901200
Входное напряжение 100—240 В
Частота входного переменного тока 50—60 Гц
Выходное напряжение пост.= 19 В
Выходной ток 1,2 А
Выходная мощность 22,8 Вт
Средняя эффективность при работе 87 %
Эффективность при низкой нагрузке (10 %) 84 %
Потребляемая мощность при нулевой нагрузке ≤ 0,078 Вт

5 Составные части инструмента

[1-1] СД-индикатор зарядки
[1-2] 3-позиционный выключатель
[1-3] Открывающаяся крепёжная скоба
[1-4] Гнездо для переходника за- рядного устройства
[1-5] Магнитная опора с шаровой головкой*
[1-6] Переходная плита*
[1-7] Региональный переходник для зарядки*
[1-8] Переходник для зарядки от автомобильной бортовой сети
[1-9] Переходник для зарядки от сети*
[2-1] Резьбовое гнездо для штатива UNC 1/4"-20

6 Начало работы

i Перед первым использованием: зарядите ак- кумулятор в течение 4 часов!

6.1 Зарядка встроенного аккумуляторного блока

▶ Вставьте сетевой или автомобильный адаптер в гнездо [1-4].

В выключенном состоянии СД-индикатор зарядки [1-1] показывает состояние встроенного аккумулятора во время зарядки:

зелёный СД – часто мигает

Встроенный аккумулятор заряжается максимальным током.

зелёный СД – редко мигает

Внутренний аккумулятор заряжен на 80 %.

зелёный СД – горит непрерывно

Встроенный аккумулятор заряжен на 90% и заряжается до полного заряда пониженным током.

красный СД – мигает

Общий индикатор неисправности, напр. неправильное замыкание кон-

Русский

тактов, короткое замыкание, неис- правность аккумулятора.

красный СД – горит непрерывно

Температура аккумулятора превышает допустимое значение.

оранжевый СД

Режим отказа э/питания, см. главу 6.5.

6.2 Включение/выключение [1-2]

Выключатель [1-2] имеет три ступени:

• 1 нажатие -> включение в режиме освещения с энергосбережением (ступень 1: 30%)
• 2 нажатия -> переключение на макс. интенсивность освещения (ступень 2: 100%)
• 3 нажатия -> выключение

6.3 Контроль напряжения

При недостижении минимального рабочего напряжения в режиме освещения с использованием встроенного или внешнего аккумулятора рабочая лампа переключается на аварийный режим работы с уменьшением интенсивности освещения и через 2 минуты выключается.

6.4 Схема контроля температуры

При недостижении/превышении допустимого диапазона рабочей температуры рабочая лампа переключается на аварийный режим работы с уменьшением интенсивности освещения и через 2 минуты выключается.

6.5 Режим работы при отказе э/ питания

Рабочая лампа оснащена режимом работы при отказе э/питания. Благодаря этой функции в случае внезапного отказа э/питания лампа может ис- пользоваться для освещения рабочей зоны.

▶ Для этого, нажав и удерживая нажатым выключатель [1-2], вставьте сетевой переходник/переходник для зарядки от автомобильной бортовой сети в гнездо [1-4].

Рабочая лампа выключается и индикация зарядки меняется – в зависимости от рабочего состояния – мигает (=зарядка) или горит непрерывно (=лампа заряжена).

Теперь в случае прерывания внешнего э/питания рабочая лампа автоматически включится, обеспечивая Вам необходимое освещение.

Для выключения режима:

▶ Повторно нажмите выключатель [1-2].

Индикация зарядки переключится на обычный режим, см. главу 6.1.

6.6 Работа с внешним аккумуляторным блоком Festool [2A] + [2B]

Лампа может работать с любым аккумуляторным блоком Festool серий BPC и BPS. При соединении с аккумуляторным блоком лампа питается только от внешнего аккумуляторного блока Festool.

i Аккумуляторный блок Festool можно заряжать только с помощью соответствующего зарядного устройства Festool.

6.7 Варианты установки

Крепёжная скоба [1-3]

Устройство можно подвесить за съёмную крепёжную скобу на строительных лесах или т. п.

i При работе с внешним аккумулятором крепёжную скобу нужно снять [2A].

Угол установки

Лампа устанавливается под тремя различными углами [3].

Штатив

В резьбовое гнездо штатива [2-1] может вкручиваться стандартный фотографический штатив UNC 1/4"-20.

Магнитная опора с шаровой головкой (в комплекте или опция) [4]

Сильные электромагнитные поля могут вызвать сбои в работе

электронных или механических элементов и устройств или разрушить их. Это также относится к электрокардиостимуляторам. Требуемые безопасные расстояния см. в руководствах для этих устройств.

Опасность защемления пальцев и кистей рук на магните.

i Перед использованием проверьте поверхность магнитной опоры и при необходимости очистите её.

Используйте магнитную опору только для крепления рабочей лампы Festool согласно нижеописанным вариантам:

Ввинтите магнитную опору в резьбовое гнездо [2-1] штатива. После ослабления зажимного винта [4-1] магнитная опора может поворачиваться в любую сторону.

Три варианта крепления магнитной опоры:

[4A] винтовой струбциной

[4B] магнитом на привёрнутой переходной плите

[4C] магнитом на привёрнутой к резьбовой втулке штатива переходной плите

7 Обслуживание и уход

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы-изготовителя или в сервис- ной мастерской. Адрес ближайшей мастерской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

– Очищайте пластмассовое стекло лампы только сухой мягкой тканью, чтобы избежать повреждений. Не пользуйтесь растворителями.
– Следите за чистотой соединительных контактов на лампе и аккумуляторе.
– Повреждённый встроенный аккумулятор следует заменять в автотризованной мастерской сервисной службы.

8 Опасность для окружающей среды

Перед утилизацией Извлеките встроенный аккумулятор из прибора!

Для этого открутите друг от друга элементы корпу-

Русский

са и выньте аккумулятор. Аккумуляторы принимаются в нашей службе утилизации.

Не выбрасывайте электроинструменты вместе с бытовыми отходами!

Обеспечьте экологически безопасную утилизацию инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС: согласно дирек- тиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Бывшие в эксплуатации или неисправные аккумуляторы сдавайте в специализированные магазины, сервисную службу Festool или местные пункты приёма (соблюдайте действующие предписания). Оттуда они направляются на переработку в установленном порядке.

Только для стран ЕС: согласно Европейской директиве об использованных батареях/элементах питания и аккумуляторах, а также гармонизированным национальным стандартам отслужившие свой срок батареи/элементы питания/аккумуляторы должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH:

www.festool.com/reach

9 Транспортировка

Входящие в комплект литий-ионные аккумуляторы подпадают под дей-

ствие закона о перевозке опасных грузов. Перед перевозкой пользователь должен ознакомиться с региональными предписаниями. При перевозке сторонними организациями (например авиатранспортом или транспортной компанией) предъявляются особые требования. При подготовке товара к отгрузке необходимо воспользоваться услугами специалиста по обращению с опасными грузами. Пересылать можно только неповреждённые аккумуляторы. Соблюдайте региональные предписания по почтовым пересылкам. Учитывайте дополнительные национальные предписания.
