РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PondoGarden 4500 Pontec

RU Руководство по эксплуатации

PondoGarden

3200/3800/4500

Описание на продукта

Преглед

Процедирайте по следния начин:

□ C

Процедирайте по следния начин:

Оригинал руководства по эксплуатации. Руководство по эксплуатации относится к данному устройству и всегда должно передаваться вместе с ним.

! ПРЕДУПРЕЖДЕНИЕ

▶ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.

Указания по технике безопасности

Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик.
  – Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления.
  – При возникновении вопросов и проблем обращайтесь к специалисту-электрику.

- Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.

- Подключайте устройство только к розетке, установленной по инструкции. Устройство должно быть защищено автоматическим выключателем с максимальным расчетным током утечки 30 мА.

- Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).

- Защищайте штекерные соединения от влаги.

- Подключайте устройство только к розетке, установленной по инструкции. Устройство должно быть защищено автоматическим выключателем с максимальным расчетным током утечки 30 мА.

Безопасная эксплуатация

• В случае неисправного корпуса эксплуатация устройства запрещена.
• В случае неисправного электрокабеля эксплуатация устройства запрещена.
• Поврежденный кабель заменить нельзя. Сдайте устройство в утилизацию.
• Не переносите и не тяните устройство, держа его за электрический кабель!
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
• Перед тем, как начать работать с устройством, выньте штекер из розетки.
• Запрещается вносить изменения в конструкцию устройства.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.

Описание изделия

Обзор

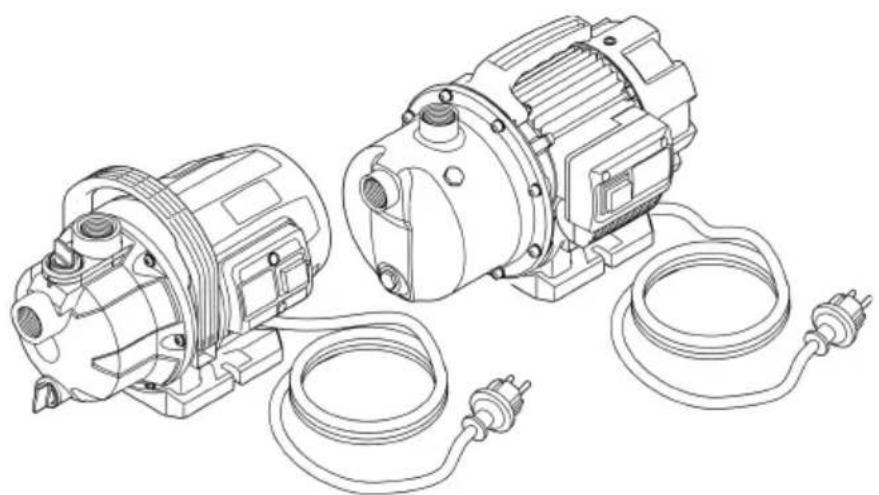

☐ A	Описание
1	Подключение напорной стороны, G1 с внутренней резьбой
2	Ручка
3	Корпус электромотора
4	Выключатель «Вкл/Выкл»
5	Сетевой кабель
6	Опора насоса
7	Корпус насоса
8	Резьбовая пробка для выпуска воды
9	Подключение всасывающей стороны, G1 с внутренней резьбой
10	Резьбовая пробка для впуска воды

① Устройство содержит чугун, который подвергается естественной коррозии. Это не влияет на работу устройства.

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Перекачивание и выкачивание воды из емкостей или бассейнов.
- Орошение и полив.
- Подача чистой или дождевой воды.
- Забор воды из колодцев.
– Только для орошения и полива!
- Забор воды из емкостей для дождевой воды и цистерн.
- Эксплуатируйте данное устройство только в пределах указанных технических параметров. (→ Технические параметры)

Возможное неправильное использование

На прибор распространяются следующие ограничения:

• Не использовать длительное время (напр., для длительной циркуляции в пруду).
• Не предназначен для соленой воды.
• Подача грязной воды запрещена.
• Не подключать к системе хозяйственно-питьевого водоснабжения.
• Не предназначено для питьевой воды.
• Не разрешается использование ни для производственного, ни для промышленного назначения.
• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспламеняющимися или взрывчатыми материалами.

- RU -

Установка и подсоединение

① Для уменьшения шума в насосе соедините насос в месте стационарного расположения с трубопроводной сетью эластичными герметичными шланговыми линиями.
① Оборудуйте всасывающую линию фильтром предпочистки и обратным или ножным клапаном. Чтобы ослабить нагрузку от собственного веса насоса, всасывающий шланг следует дополнительно закрепить (напр., подвязать к деревянному колышку).

- Установить насос в горизонтальном устойчивом положении в сухом месте.

– При стационарном монтаже проследить за тем, чтобы при опорожнении насоса под сливную резьбовую пробку была поставлена приемная емкость соответствующего объема.

- По возможности установить насос выше резервуара для воды, из которого будет происходить процесс откачки. В ином случае смонтировать герметичный клапан между насосом и всасывающим шлангом.

- Использовать только напорно-всасывающие вакуумные шланги на напорной стороне и на стороне всасывания.

□ B

- Всасывающий и напорный шланги вместе со штуцерами, зажимами и фитингами прикрутите соответственно к всасывающей (G1) и напорной сторонам (G1).

Эксплуатация

ОСТОРОЖНО

Опасность ожога горячей водой. Если электроника неисправна или отсутствует подача воды со стороны всасывания, то имеющаяся в насосе вода может сильно нагреться.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

▶ Дайте воде в насосе охладиться.

Ввод прибора в эксплуатацию

Перед эксплуатацией необходимо заполнить насос и удалить воздух из всасывающей линии Удаление воздуха из всасывающей линии может длиться несколько минут.

Необходимо выполнить следующие действия:

□ C

1. Выкрутить резьбовую пробку для впуска воды.
2. Налить в заливное отверстие воду до края.
3. Снова вкрутить резьбовую пробку для впуска воды.
4. При необходимости открыть напорную линию.

5. Вставить сетевой штекер в розетку.

6. Включить насос.

– Насос сразу начинает перекачивание. В выходящей воде еще присутствует воздух.

Вывод прибора из эксплуатации

Необходимо выполнить следующие действия:

1. Выключение насоса
2. Вынуть сетевой штекер из розетки.
3. Снять давление с напорной линии путем открытия мест водозабора.
4. Также следует открыть обратный клапан, установленный во всасывающей линии.
   – После отключения возможно вытекание остатков воды через шланг из входного отверстия насоса.

Если насос будет полностью демонтирован:

□D

1. Снять подсоединенные шланги на напорной и всасывающей сторонах.

2. Выкрутить резьбовую пробку для выпуска воды и слить остатки воду, наклонив насос.

3. Вкрутить резьбовую пробку для выпуска воды на место. – Обратить внимание на наличие и функциональность уплотнения.

Хранение на складе/хранение в зимнее время

Устройство не устойчиво к низким температурам, при ожидаемых заморозках его нужно демонтировать и убрать на хранение.

Правильное хранение устройства:

• Слейте оставшуюся воду из устройства, шлангов, трубопроводов и мест соединений насколько это возможно.
• Тщательно почистите устройство и замените поврежденные части.
• Хранить прибор в сухом виде, не допуская его замерзания.
• Открытые штекерные соединения защитить от влаги и грязи.

Устранение неисправности

Неисправность	Причина	Устранение неисправности
Насос не запускается	Насос выключен	Включите насос
	Электропитание прервано	Проверить разъемные соединения
После непродолжительной работы насос от-ключается	Устройство защиты от перегрузки выклю-чило насос в результате перегрева	Очистить подсоединение на стороне вса-сывания и всасывающую линиюДайте насосу охладиться
	Засорение на стороне всасывания	Очистить входное отверстие и всасываю-щую линию
Насос не качает или качает недостаточно	Недостаточное заполнение насоса водой	Заполнить насос и убедиться, что залитаявода не вытекает на напорной стороне.
	Напорная линия перекрыта	Открыть место водозабора на напорнойстороне.Проложить напорный шланг без изгибов
	Всасывающая линия перекрыта	Очистить подсоединение на стороне вса-сывания и всасывающую линиюПроложить всасывающий шланг без изги-бов
	Негерметичность на стороне всасывания	Устранить негерметичность на стороне вса-сывания
	Засор внешнего фильтра предварительнойочистки (опция)	Очистить фильтр предварительной очистки

Технические параметры

Описание			GP 3200	GP 3800	GP 4500
Напряжение на входе		V пер. тока	220-240	220-240	220-240
Частота тока в сети		Гц	50	50	50
Потребляемая мощность		W	500	650	900
Класс защиты			IPX4	IPX4	IPX4
Макс. уровень постоянного шума		db (A)	63	68	68
Штуцер для подключения на стороне всасыва-ния / на напорной стороне			G1	G1	G1
Макс. давление воды на напорной стороне		бар	3,5	4,0	4,5
Макс. объем подачи		л/ч	3200	3750	4500
Макс. высота подачи		м	35	40	45
Макс. допустимый размер твердых частиц в воде		мм	2	2	2
Длина кабеля		м	1,5	1,5	1,5
Макс. допустимая температура окружающей среды		°C	+35	+35	+35
Габариты	Длина	мм	350	350	370
	Ширина	мм	210	210	230
	Высота	мм	200	200	210
Вес		кг	5,4	6,2	8,2

Символы на приборе

IP X4	Устройство защищено от проникновения брызг воды.
	Данное устройство нельзя утилизировать вместе с обычными домашними отходами.
	Прочитайте руководство по эксплуатации!

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.

Гарантийные условия

Фирма PfG дает 2-годичную гарантию, начиная с даты продажи, на доказуемые дефекты материала и изготовления. Изнашивающиеся части, как напр. осветительные средства и прочее, не являются частью гарантии. Условием предоставления гарантийных услуг является предъявление кассового чека. Гарантийное требование теряется при ненадлежащем обращении, электрическом или механическом повреждении в результате неправильного применения, а также при ненадлежащем ремонте, выполненном неавторизованной мастерской. Ремонт разрешается выполнять только фирме PfG или мастерской, авторизованной фирмой PfG. При предъявлении гарантийных требований высылайте рекламационный прибор или дефектную часть с описанием дефекта и кассовым чеком, включая стоимость доставки, на фирму PfG. Фирма PfG оставляет за собой право выставить счет на монтажные работы. За повреждения, возникшие при транспортировке, фирма PfG ответственности не несет. О них необходимо немедленно заявить транспортной фирме. Другие притязания любого рода, в частности, косвенный ущерб, исключаются. Данная гарантия не затрагивает требований конечного заказчика по отношению к дилерам.

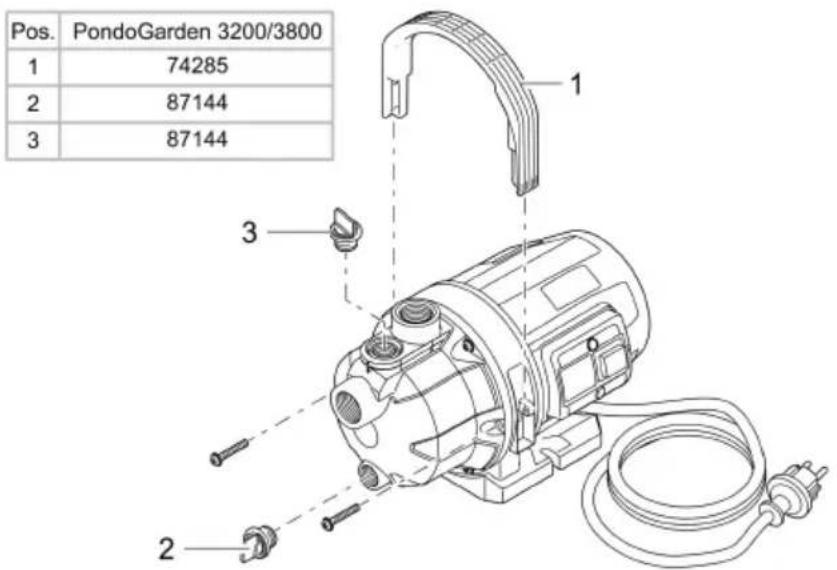

Pos. PondoGarden 3200/3800 1 74285 2 87144 3 87144

PGN0002

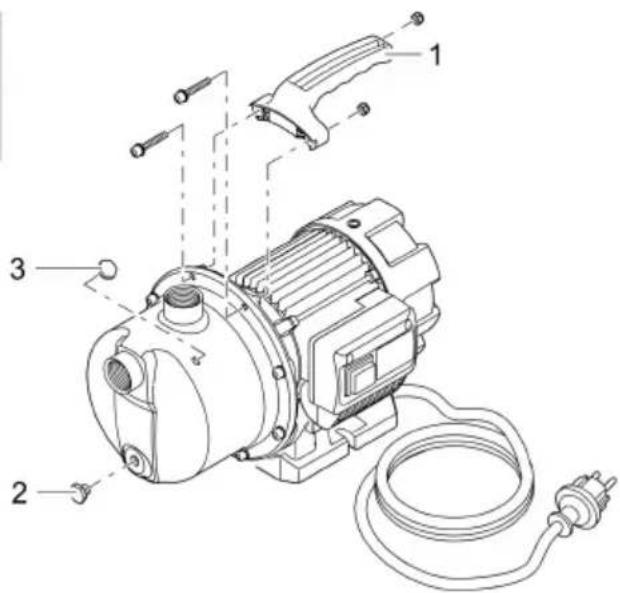

Pos.	PondoGarden 4500
1	74286
2	87145
3	87145
