| Тип продукта | Зарядное устройство для аккумуляторов |
| Бренд | Fein |
| Модель | ALG 30 |
| Номинальное входное напряжение | 230 В |
| Частота | 50/60 Гц |
| Выходное напряжение (номинальное напряжение аккумулятора) | 10,8 – 18 В |
| Совместимый тип аккумулятора | Li-Ion FEIN (емкость ≥ 1000 мАч, ≥ 3 элементов) |
| Количество элементов аккумулятора | ≥ 3 |
| Минимальная емкость аккумулятора | 1000 мАч |
| Напряжение элемента аккумулятора | 3,6 В |
| LED-индикация | Да, индикаторы заряда и состояния |
| Bluetooth | Нет (только на модели ALG80BC) |
| Электрическая защита | Двойная изоляция |
| Допустимая температура заряда | 5 °C до 45 °C |
| Встроенный вентилятор | Да, в зависимости от внутренней температуры |
| Обслуживание | Протирать контакты насухо, не использовать растворители |
| Использование | Только для помещений, не подвергать воздействию дождя или влаги |
| Сертификаты | CE, UKCA, FCC Part 15 |
| Гарантия | В соответствии с законодательством и гарантийным заявлением производителя |
| Утилизация | Сдавать в экологически безопасный центр переработки |
Часто задаваемые вопросы - ALG 30 Fein
Вопросы пользователей о ALG 30 Fein
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Зарядное устройство для батареек в формате PDF бесплатно! Найдите своё руководство ALG 30 - Fein и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. ALG 30 бренда Fein.

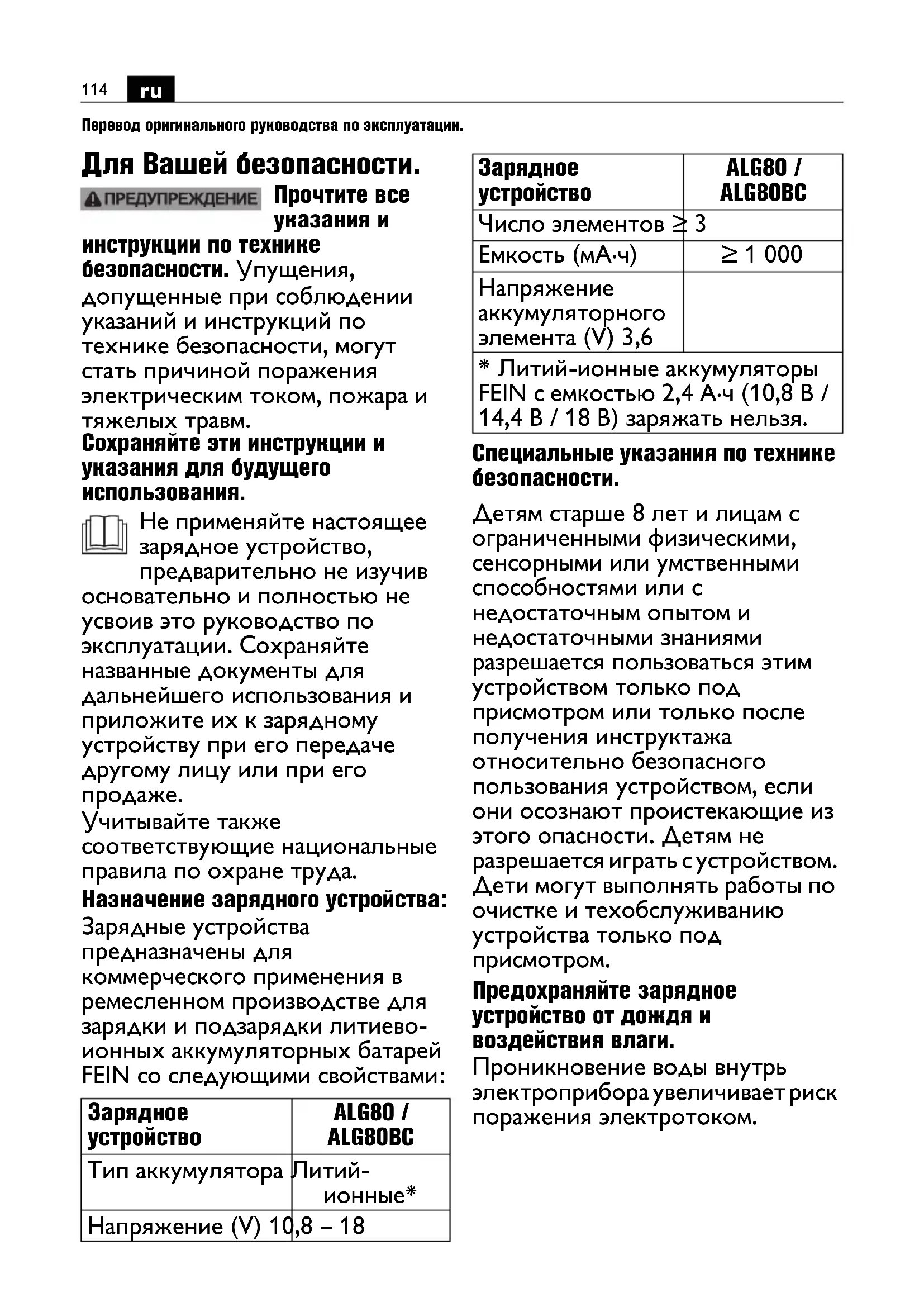

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ALG 30 Fein
Перевод оригинального руководства по эксплуатации.
Для Вашей безопасности.
ПРЕДУПРЕЖДЕНИЕ
Прочтите все указания и
инструкции по технике
безопасности. Упущения,
допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм.
Сохраняйте эти инструкции и указания для будущего использования.
Не применяйте настоящее зарядное устройство,
предварительно не изучив
основательно и полностью не усвоив это руководство по эксплуатации. Сохраняйте названные документы для дальнейшего использования и приложите их к зарядному устройству при его передаче другому лицу или при его продаже.
Учитывайте также соответствующие национальные правила по охране труда.
Назначение зарядного устройства:
Зарядные устройства
предназначены для
коммерческого применения в ремесленном производстве для зарядки и подзарядки литиево- ионных аккумуляторных батарей FEIN со следующими свойствами:
| Зарядное устройство | ALG80 / ALG80BC |
| Тип аккумулятора | Литий-ионные* |
| Напряжение (V) 10,8 – 18 | |
| Зарядноеустройство | ALG80 /ALG80BC |
| Число элементов ≥ 3 | |
| Емкость (мА·ч) | ≥ 1 000 |
| Напряжениеаккумуляторногоэлемента (V) 3,6 | |
| * Литий-ионные аккумуляторыFEIN с емкостью 2,4 А·ч (10,8 В /14,4 В / 18 В) заряжать нельзя. | |
Специальные указания по технике безопасности.
Детям старше 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и недостаточными знаниями разрешается пользоваться этим устройством только под присмотром или только после получения инструктажа относительно безопасного пользования устройством, если они осознают проистекающие из этого опасности. Детям не разрешается играть с устройством. Дети могут выполнять работы по очистке и техобслуживанию устройства только под присмотром.
Предохраняйте зарядное устройство от дождя и воздействия влаги.
Проникновение воды внутрь электроприбора увеличивает риск поражения электротоком.
Не используйте зарядное устройство на легковоспламеняющейся поверхности, а также вблизи горючих материалов. В связи с нагреванием прибора во время заряда возникает опасность возгорания.
Во время эксплуатации обеспечьте достаточную вентиляцию. Не используйте прибор в закрытых шкафах или вблизи источников тепла. Температура окружающей среды, превышающая +45 °C, может привести к нарушению работы прибора.
Не заряжайте батареи, не подлежащие вторичной зарядке!
В противном случае возникает опасность возгорания и взрыва.
Содержите зарядное устройство в чистоте. При загрязнении прибора возникает опасность поражения электротоком.
Перед каждым применением проверяйте зарядное устройство, провод и вилку. Не используйте зарядное устройство, если Вы обнаружили повреждения. Не вскрывайте прибор сами, предоставьте это фирме FEIN либо фирменной мастерской FEIN.
Поврежденные зарядные устройства, кабели питания и вилки повышают риск поражения электрическим током.
В случае, если прибор долго не используется, снимите аккумулятор с зарядного устройства и выньте вилку из штепсельной розетки сети.
Экономия энергии – вклад в охрану окружающей среды.
При чистке прибора выньте вилку зарядного устройства из штепсельной розетки сети.
Имеется опасность поражения электрическим током.
Запрещается закреплять на зарядном устройстве таблички и обозначения с помощью винтов или заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применяйте приклеиваемые таблички.
Заряжайте только исправные оригинальные аккумуляторы фирмы FEIN, предназначенные для данного электроинструмента.
При зарядке неподходящих, поврежденных, отремонтированных или восстановленных аккумуляторов, подделок или аккумуляторов других производителей существует опасность возгорания и/или взрыва.
Осторожно! При использовании зарядного устройства с Bluetooth® возможны помехи для других приборов и установок, самолетов и медицинских аппаратов (напр., кардиостимуляторов, слуховых аппаратов). Кроме того, нельзя полностью исключить нанесение вреда находящимся в непосредственной близости людям и животным. Не пользуйтесь зарядным устройством с Bluetooth® вблизи медицинских аппаратов, химических установок, территорий, на которых существует опасность взрыва (напр., заправочных станций) или где могут проводиться взрывные
работы, а также в самолетах. Старайтесь не использовать его продолжительное время в непосредственной близости от тела.
Словесный торговый знак Bluetooth® и соответствующий графический знак являются зарегистрированными товарными знаками и собственностью Bluetooth SIG, Inc. Компания С. & E. Fein GmbH использует этот словесный/графический товарный знак по лицензии.
Использованные условные обозначения, сокращения и понятия.
| Символическое изображение, условный знак | Пояснение |
 | Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. |
 | Перед этим рабочим процессом вынуть вилку из штепсельной розетки сети. |
 | Подтверждает соответствие зарядного устройства директивам Европейского Сообщества. |
 | Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии). |
 РЕДУПРЕЖДЕНИЕ | Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. |
 Li-Iön | Знак вторичной переработки: обозначает пригодные для повторного использования материалы |
 | Отработавшие свой ресурс зарядные устройства и другие электротехнические и электрические приборы следует собирать и отдельно сдавать на экологически чистую переработку. |
 | Изделие с двойной или усиленной изоляцией |
 | Тип аккумулятора |
 | Вес согласно EPTA-Procedure 01 |
 | Инертный предохранитель, X – это знак кривой времени/тока по IEC 60127. |
 | Использовать устройство только в помещениях, защищать от дождя и влаги. |
 | Постоянный ток |
 | Опасное напряжение |
 | Предупреждение об электрическом напряжении |
 | Разъем USB для зарядки |
 | Функциональные возможностиBluetooth® |
 | Мобильные терминалы должны быть совместимы с устройствамиBluetooth®с низким энергопотреблением (версия 4.1) и должны поддерживать стандарт Generic Access Profile (GAP). |
 альность сигнала может | значительно различаться в зависимости от внешних условий, включая используемые приемники. Внутри закрытых помещений и сквозь металлические препятствия (напр., стены, полки) дальность прохождения сигналаBluetooth®может значительно сокращаться. |
| Условный знак | Единица измерения, международное обозначение | Единица измерения, русское обозначение | Пояснение |
| U_1 | V В Ном. входное напряжение | ||
| U_2 | V=B | =P | асчетное постоянное напряжение на выходе (номинальное напряжение аккумулятора) |
| P_1 | W Вт Потребляемая мощность | ||
| f | Hz | Гц | Частота питающей сети |
| I_max | mA mA | M | акс. расчетный постоянный ток на выходе (макс. номинальный зарядный ток) |
| C | Ah | A·час | Емкость |
| t | min мин. Время заряда | ||
| T | °C/°F | °C/°F | Температура |
 | m | m | Макс. радиус действияBluetooth® |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, мин, м/c2 | Основные и производные единицы измерения Международной системы единицСИ. | |
Указания по пользованию.
Подключите зарядное устройство к розетке, не вставляя в него аккумулятор. Свечение зеленого светодиодного индикатора сигнализирует о готовности прибора к работе.
Насадите аккумуляторную батарею на зарядное устройство.
Протекание беспроблемного процесса зарядки сигнализируется мигающим зеленым светом.
Завершение зарядки сигнализируется непрерывным зеленым светом.
Быстрая зарядка начинается автоматически, когда температура аккумуляторной батареи находится в допустимом для заряда интервале от 5 °C до 45 °C.
После зарядки литиево-ионных аккумуляторов зарядное устройство автоматически отключается.
Повторное насаживание заряженной аккумуляторной батареи на зарядное устройство приводит к перезарядке и снижает ее срок службы.
Если несмотря на правильную зарядку мощность аккумулятора падает в течение короткого времени, то это означает, что достигнут конец его срока службы.
Встроенный вентилятор запускается и останавливается в зависимости от внутренней температуры зарядного устройства.
В модели ALG80BC попеременное мерцание зеленого и синего светодиодов сигнализирует о готовности модуля Bluetooth® к соединению.
Непрерывное свечение синего светодиода свидетельствует об активном соединении по Bluetooth ^® .
Значение сигналов светодиодов
| Светодиодный индикатор | Значение |
зеленый немигающий световой сигнал | Зарядное устройство готово к работе, присутствует номинальное напряжение. |
| Светодиодный индикатор Значение | |
ALG80BC:Непрерывное синеесвечениеЭ | Зарядное устройство готово к работе, присутствует номинальное напряжение.МодульBluetooth®сопряжен с мобильным терминалом.Указание:После длительного отсутствия активности модульBluetooth®автоматически переключается в режим экономии энергии. При повторной установке литий-ионного аккумулятора модульBluetooth®снова активируется. |
желтый немигающий световой сигнал | Температура аккумулятора находится вне пределов допустимого для зарядки диапазона от 5 °C до +45 °C. Когда температура аккумулятора будет находиться в допустимом для зарядки диапазоне температуры, включится режим быстрой зарядки |
красный немигающий световой сигнал | Процесс зарядки невозможен, что может иметь следующие причины:- Контакты загрязнены. Мера: Зачистка контактов путем многократного насаживания аккумулятора на зарядное устройство и снятия с него.- Дефект аккумулятора. Мера: Замена аккумулятора! |
 | Процесс зарядкизеленый немигающий световой сигналмигающий светодиод |
 | Начинается быстрая зарядка. |
 | Зарядное устройство работает в режиме быстрой зарядки.Уровень заряда аккумулятора ≤ 25% |
 | Зарядное устройство работает в режиме быстрой зарядки.Уровень заряда аккумулятора ≤ 50% |
 | Зарядное устройство работает в режиме быстрой зарядки.Уровень заряда аккумулятора ≤ 75% |
 | Быстрая зарядка завершена.Уровень заряда аккумулятора ≥ 75% |
Светодиодный индикатор Значение
Светодиод постоянно выключен при вставленном аккумуляторе:
Быстрая зарядка завершена.
Аккумулятор уже больше 1 часа полностью заряжен в зарядном устройстве.
Индикаторы заряда аккумулятора на зарядном устройстве и на аккумуляторе могут по техническим причинам временно отличаться.
Соединение Bluetooth®
При сопряжении зарядного устройства с мобильным терминалом, поддерживающим технологию Bluetooth® с низким
энергопотреблением, возможна передача данных между зарядным устройством и терминалом. Для этого загрузите приложение FEIN Service на мобильный терминал и следуйте указаниям в приложении FEIN Service.
Приложение FEIN Service дает следующие возможности:
- регистрация электроинструментов FEIN,
- управление электроинструментами FEIN,
– проверка состояния зарядного устройства и аккумулятора, - доступ к дополнительной информации.
QR-код для приложения FEIN Service находится здесь:
iOS > V5.0
Android > V6.0
Указание:
В случае установки полностью заряженных аккумуляторных блоков на зарядное устройство это зарядное устройство остается неактивным, и аккумуляторный блок не распознается приложением му.FEIN.
Пожалуйста, повторите попытку снова, когда аккумуляторный блок частично разрядится.
В случае аккумуляторных блоков с датой производства до 01.01.2021 г. серийный номер может иногда неправильно отображаться в приложении му.FEIN. В таком случае возможно только считывание текущего состояния зарядки.
Отображение числа циклов зарядки установленного аккумуляторного блока невозможно.
Техобслуживание и сервисная служба.
Проводите один раз в неделю, при интенсивной эксплуатации чаще:
- Содержите в чистоте контакты узла сопряжения.
- Допустима только сухая чистка электрических контактов.
– Следите за тем, чтобы вовнутрь корпуса зарядного устройства не попала металлическая стружка.
При повреждении шнура питания зарядного устройства шнур необходимо заменить на специальный шнур, который можно приобрести у производителя или его представителя.
Обязательная гарантия и дополнительная гарантия изготовителя.
Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN.
Комплект поставки Вашего зарядного устройства может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.
Охрана окружающей среды, утилизация.
Упаковку, пришедшие в негодность зарядные устройства и принадлежности следует экологически чисто утилизировать.
Сдавайте аккумуляторы на утилизацию только в разряженном состоянии.
Для предотвращения коротких замыканий в неполностью разряженных аккумуляторах изолируйте штекерные соединения клейкой лентой.
| Зарядноустройство | ALG80 / ALG80BC |
| Тип наакумулаторната батерия Li-Ion* |
| Зарядноустройство | ALG80 / ALG80BC |
| Напрежение (V) 10,8 – 18 | |
| Брой клетки ≥ 3 | |
| Капацитет (mAh) ≥ | 1000 |
| Напрежение на клетка (V) 3,6 | |
| * Литиево-йонни батерии на FEIN с капацитет от 2,4 Ah (10,8 V / 14,4 V / 18 V) не могат да бъдат зареждани. | |
