РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RTSC 400 FESTOOL

Оригинальное руководство по эксплуатации - Аккумуляторный шуруповерт для гипсокартона

Декларация соответствия ЕС. Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:

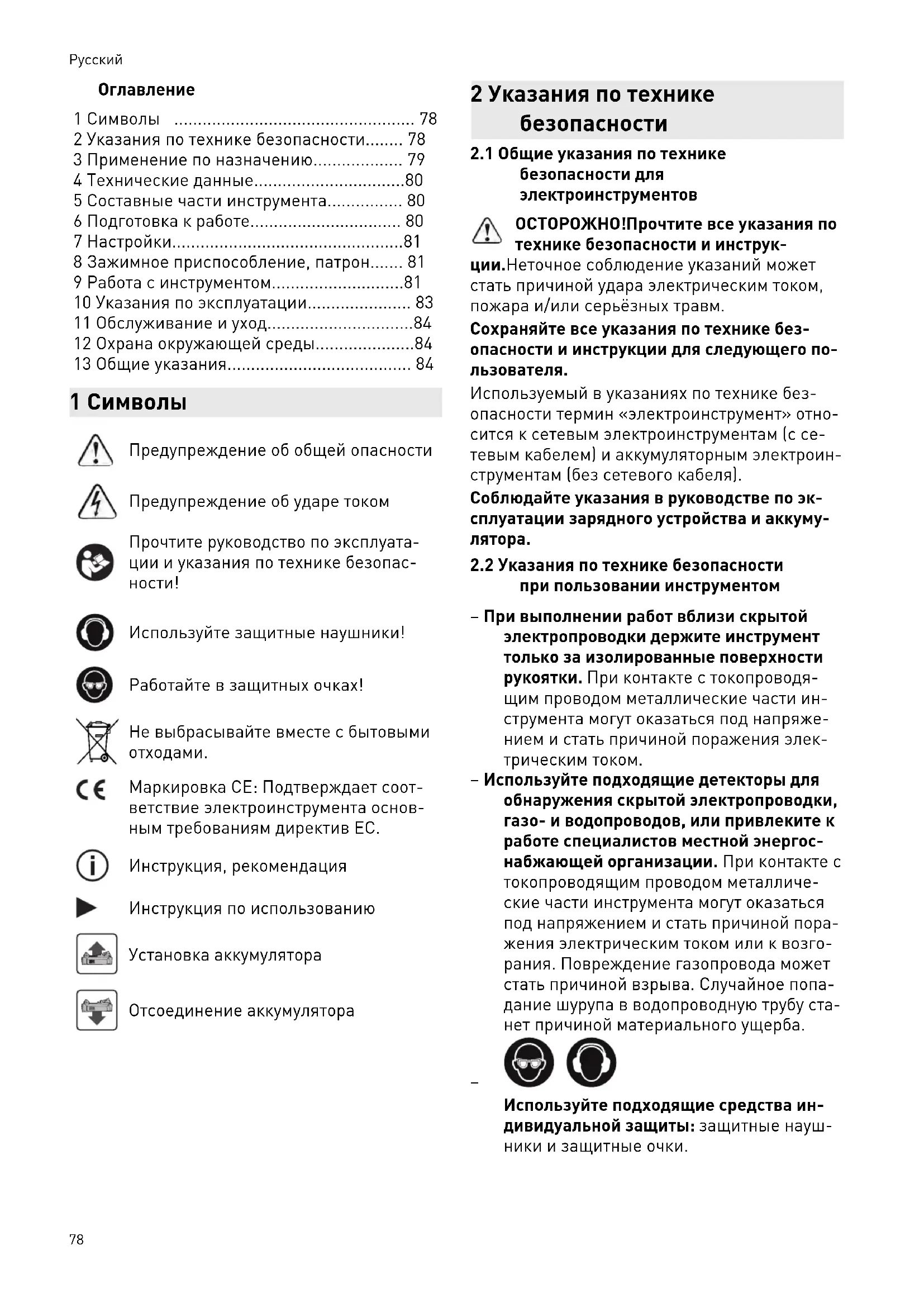

• 2 Указания по технике безопасности p. 78
• 3 Применение по назначению p. 79
• 4 Технические данные p. 80
• 5 Составные части инструмента p. 80
• 6 Подготовка к работе p. 80
• 7 Настройки p. 81
• 8 Зажимное приспособление, патрон p. 81
• 9 Работа с инструментом p. 81
• 10 Указания по эксплуатации p. 83
• 11 Обслуживание и уход p. 84
• 12 Охрана окружающей среды p. 84
• 13 Общие указания 1 Символы Предупреждение об общей опасности Предупреждение об ударе током Прочтите руководство по эксплуата ции и указания по технике безопас p. 84

Используйте защитные наушники! Работайте в защитных очках! Не выбрасывайте вместе с бытовыми

Маркировка CE: Подтверждает соот ветствие электроинструмента основ ным требованиям директив ЕС. Инструкция, рекомендация Инструкция по использованию Установка аккумулятора Отсоединение аккумулятора 2 Указания по технике безопасности

2.1 Общие указания по технике

безопасности для электроинструментов

Прочтите все указания по технике безопасности и инструк ции.Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм. Сохраняйте все указания по технике без опасности и инструкции для следующего по льзователя. Используемый в указаниях по технике без опасности термин «электроинструмент» отно сится к сетевым электроинструментам (с се тевым кабелем) и аккумуляторным электроин струментам (без сетевого кабеля). Соблюдайте указания в руководстве по эк сплуатации зарядного устройства и аккуму

2.2 Указания по технике безопасности

при пользовании инструментом – При выполнении работ вблизи скрытой электропроводки держите инструмент только за изолированные поверхности рукоятки. При контакте с токопроводя щим проводом металлические части ин струмента могут оказаться под напряже нием и стать причиной поражения элек трическим током. – Используйте подходящие детекторы для обнаружения скрытой электропроводки, газо- и водопроводов, или привлеките к работе специалистов местной энергос набжающей организации. При контакте с токопроводящим проводом металличе ские части инструмента могут оказаться под напряжением и стать причиной пора жения электрическим током или к возго рания. Повреждение газопровода может стать причиной взрыва. Случайное попа дание шурупа в водопроводную трубу ста нет причиной материального ущерба.

Используйте подходящие средства ин дивидуальной защиты: защитные науш ники и защитные очки.

78ОСТОРОЖНО! Возможна блокировка электроинструмента и внезапная отдача! Немедленно выключите! – Крепко держите электроинструмент в руке. Отрегулируйте частоту вращения при завинчивании. Будьте готовы к по явлению высокого реактивного (обрат ного) момента, который может вызвать вращение электроинструмента и стать причиной травмирования. – Не используйте электроинструмент под дождём или во влажной среде. Попада ние влаги внутрь электроинструмента мо жет привести к короткому замыканию и возгоранию. – Не стопорите основной выключатель в нажатом положении! – В результате соединения приставки-ма газина и шуруповёрта получается инстру мент, при эксплуатации которого необхо димо соблюдать правила техники без опасности при обращении с шуруповёр тами по гипсокартону. – Не используйте блоки питания или акку муляторы сторонних производителей для запитывания аккумуляторного ин струмента. Не используйте зарядные ус тройства сторонних производителей для зарядки аккумуляторов. Использование не рекомендованной изготовителем ос настки может привести к удару электри ческим током и/или тяжёлым травмам.

Значения, определённые по EN 62841, как правило, составляют: DWC 18-2500 Уровень звукового давления L

67 дБ(A) Уровень мощности звуковых

78 дБ(A) Погрешность K = 3 дБ DWC 18-4500 Уровень звукового давления L

72 дБ(A) Уровень мощности звуковых

83 дБ(A) Погрешность K = 3 дБ

Шум, возникающий при работе Повреждение органов слуха ► Работайте в защитных наушниках. Значение вибрации a

по трём осям (вектор ная сумма) и коэффициент погрешности

определённые по EN 62841: DWC 18-2500

Указанные значения уровня шума/вибрации – служат для сравнения инструментов; – можно также использовать для предвари тельной оценки шумовой и вибрационной нагрузки во время работы; – отражают основные области применения электроинструмента.

Фактические уровни шума и вибрации мо гут отклоняться от приведённых здесь зна чений. Это зависит от условий использова ния инструмента и от обрабатываемого ма

► Необходимо оценить шумовое воздей ствие в реальных условиях эксплуатации с учётом всех этапов производственного

► Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необ ходимо предпринимать соответствующие меры по охране труда работников. 3 Применение по назначению Шуруповёрт для гипсокартона предназначен для следующих видов работ: DWC 18-2500 – крепление гипсоволокнистых листов к металлическим и деревянным каркасам быстрозакручиваемыми шурупами с фре зерующими насечками – крепление ДСП/OSB к деревянной обре шётке соответствующими шурупами/ саморезами диам. 5 мм DWC 18-4500 – крепление гипсокартонных листов к ме таллическим профилям ( ≤ 0,88 мм) бы

79строзакручиваемыми шурупами с мелкой

– крепление гипсокартонных листов к ме таллическим профилям ( ≤ 2,25 мм) бы строзакручиваемыми шурупами со свер ловидным наконечником – крепление гипсокартонных листов к де ревянной обрешётке быстрозакручивае мыми шурупами с крупной резьбой Инструмент сконструирован для профессио нального применения. Электроинструмент предназначен для ис пользования с аккумуляторами Festool серии BP одного класса по напряжению. Ответственность за повреждения, в частности за износ вследствие интен сивного использования в промышленной сфере, или за травмирование при использо вании не по назначению несёт пользователь. 4 Технические данные Аккумуляторный шуруповёрт для гипсокартона DWC 18-2500 DWC 18-4500 Рабочее напряжение 18 В 18 В Число оборотов холостого хода* 0—2500 об/мин 0—4500об/мин Крутящий момент, жёсткий/мягкий 7/18 Н·м 5/14 Н·м Зажимной патрон 1/4" DIN 3126 / ISO 1173 1/4" DIN 3126 / ISO 1173 Макс. длина шурупов 55 мм 55 мм Масса согласно процедуре EPTA 01:2014 (с аккумулято ром и приставкой-магазином) 2 кг Масса без аккумулятора 1,2 кг Масса с ограничителем глубины без аккумулятора 1,3 кг Масса с приставкой-магазином без аккумулятора 1,6 кг

• Данные по частоте вращения указаны для полностью заряженного аккумулятора. Дата производства - см. этикетку инструмент 5 Составные части инструмента [1-1] Отсек для бит [1-2] Кнопка включения/выключения [1-3] Переключатель реверса [1-4] Переключатель AUTO/MAN (АВТОМА ТИЧЕСКИЙ/РУЧНОЙ) [1-5] Ограничитель глубины [1-6]

[1-7] Изолированные поверхности рукоя ток (область выделена серым фоном) [1-8] Кнопка индикатора ёмкости на акку

[1-9] Индикатор ёмкости Некоторые изображённые или описываемые элементы оснастки не входят в комплект по

Иллюстрации находятся в начале руководства по эксплуатации. 6 Подготовка к работе

6.1 Замена аккумулятора

Установка аккумулятора [2 A] Вынимание аккумулятора [2 B] Аккумулятор после поставки сразу готов к ра боте, и его можно подзаряжать в любое вре

6.2 Замена аккумулятора

Установка аккумулятора [2 A] Вынимание аккумулятора [2 B] Аккумулятор после поставки сразу готов к ра боте, и его можно подзаряжать в любое вре

80Подробная информация об аккуму ляторе и зарядном устройстве со держится в соответствующих руко водствах по эксплуатации. 7 Настройки

Опасность травмирования ► Выполняйте настройки только при вы ключенном электроинструменте!

7.1 Изменение направления

[1-3] – Выключатель влево = правое вращение – Выключатель вправо = левое вращение 8 Зажимное приспособление,

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, удар током ► Перед началом любых работ на инстру менте всегда вынимайте аккумуляторный

Держатель обеспечивает быструю замену бит.

Опасность травмирования сильно нагре вающимся и острым рабочим инструмен

► Не используйте затупившиеся и неис правные рабочие инструменты. ► Работайте в защитных перчатках. Установка держателя бит ► Установите переключатель [1-4] в

MAN (РУЧНОЙ). ► Вставьте держатель [3-2] бит в зажимной патрон [3-4] до фиксации. ► Установите биту [3-3] в держатель. ► Затем установите ограничитель глубины на корпусе редуктора, как описано в раз

Снятие держателя бит ► Снимите ограничитель глубины, как опи сано в разделе . ► Вытяните держатель бит из зажимного патрона, приложив достаточное усилие.

Для замены биты [1-6] можно использовать ограничитель глубины [1-5]. ► Для этого установите ограничитель глуби ны на биту, как показано на рисунке [3b]

► Наклоняя ограничитель, одновременно вытягивайте биту. ► После этого вставьте новую биту в держа

9 Работа с инструментом

9.1 Включение/выключение [1-2]

Инструмент не запускается, если на жать только на кнопку [1-2] —

является дефектом инструмента! После заворачивания на нужную глубину инструмент автоматически отключается! Инструмент можно включать разными спосо

► С помощью переключателя реверса [1-3] установите режим правого вращения ин

► Переведите переключатель [1-4]

положение MAN (РУЧНОЙ). ► Чтобы включить инструмент, нажмите вы ключатель [1-2] и одновременно прижми те шуруп битой. Нажатием кнопки включения [1-2] можно плавно изменять частоту вращения.

► С помощью переключателя реверса [1-3] установите режим правого вращения ин

► Переведите переключатель [1-4] в

AUTO (АВТОМАТИЧЕСКИЙ). ► Для включения инструмента прижмите шуруп битой. Нажимать на кнопку включения [1-2] не тре буется! Максимальная частота вращения на строена автоматически.

► С помощью переключателя реверса [1-3] установите режим левого вращения ин

► Включите инструмент нажатием кноп ки [1-2]. Переключатель MAN/AUTO (РУЧНОЙ/ АВТОМАТИЧЕСКИЙ) [1-4]

диться в любом положении.

81Нажатием кнопки включения [1-2] можно плавно изменять частоту вращения. В режиме левого вращения шурупо вёрт для гипсокартона запускается нажатием кнопки [1-2] без дополни тельного нажима на биту. Поэтому для вывинчивания шурупов снимать ограничитель глубины не

9.2 Ограничитель глубины

Путём поворота ограничителя глубины [1-5] можно регулировать глубину заворачивания, как показано на рисунке [4]. Точность на стройки составляет ок. ±0,1 мм.

Шуруп заворачивается впо тай глубже.

Шуруп заворачивается впо тай на меньшую глубину Выполните пробное заворачивание, после чего, при необходимости, откорректируйте

Установка ограничителя глубины ► Установите ограничитель глубины [3-1]

► Затем насадите его с усилием до харак терного щелчка фиксации. Снятие ограничителя глубины ► Снимите ограничитель глубины с корпуса редуктора, с усилием потянув за него.

9.3 Крючок для подвеса и зажим-

держатель на ремень С помощью зажима-держателя [5-1] инстру мент можно временно крепить на рабочей одежде (на ремне). С помощью винта [5-2] за жим можно монтировать слева или справа на инструменте, поэтому он подходит как для правшей, так и для левшей — см. рис. [5]. Инструмент оснащён крючком [6-1]

вешивания при необходимости. С помощью

[6-2] крючок можно монтировать слева или справа на инструменте — см. рис. [6].

9.4 Приставка-магазин

Приставка-магазин позволяет длительно ра ботать без перерывов. Установка приставки-магазина ► Согласно описанию в разделе 8 снимите ограничитель глубины [3-1] на держате ле [3-2] бит вместе с битой. ► Переведите переключатель [1-4] в

MAN (РУЧНОЙ). ► Вставьте длинную биту [7-1] в зажимной патрон [3-4] до фиксации. ► Затем установите приставку-магазин на корпусе редуктора. Приставка-магазин должна зафиксироваться с характерным

► Приставку-магазин можно позициониро вать с шагом 30°. Снятие приставки-магазина ► Снимите приставку-магазин с корпуса ре дуктора, с усилием потянув за неё. Регулировка длины шурупа ► Нажимая кнопку [8-1] , можно задвигать и выдвигать ограничитель глубины [8-2]

чтобы отрегулировать машинку под длину вворачиваемых шурупов. Установленная длина шурупа видна на боко вых сторонах ограничителя глубины [8-3]. Закладка ленты шурупов ► Сначала протяните ленту [9-3] через ниж нюю направляющую магазина, а затем проденьте её в направляющую каретки таким образом, чтобы шуруп зафиксиро вался в своём рабочем положении. Слегка потянув за ленту, убедитесь в её правильной и надёжной посадке. Проверьте, находится ли первый шуруп на оси заворачивания — см. рис. [9]

► С помощью регулировочного колеса [9-1] установите нужную глубину заворачива

► При правом вращении шурупы заворачи ваются впотай на большую глубину, чем при левом. На индикаторе предустанов ки [9-2] можно считать текущую настройку Выполните пробное заворачивание, после чего, при необходимости, откорректируйте глубину с помощью регулировочного коле са [9-1]. Любое изменение настройки соот ветствует смещению упора на ±0,1 мм. Мы рекомендуем выполнять завора чивание в автоматическом режиме — см. раздел

Извлечение ленты шурупов ► Просто вытяните ленту с шурупами вверх

[10] ) или, нажимая на транспор тировочный рычаг, вытяните ленту вниз

8210 Указания по эксплуатации – Приставку-магазин нельзя держать в зо не ограничителя глубины! – Каждый процесс заворачивания необхо димо доводить до конца. Прерывание процесса заворачивания или нажим в хо де заворачивания может привести к функциональным сбоям инструмента. – Ленты шурупов можно заменять только после полной остановки инструмента. – Категорически запрещается использо вать приставку-магазин каким-либо иным способом, кроме описанного в дан ном руководстве по эксплуатации. – Используйте только оригинальные насад

– Используйте только оригинальные шуру пы в лентах. – Храните ленты шурупов в оригинальной

– Всегда заворачивайте шурупы под пря мым углом к поверхности листа.

10.1 Техническое обслуживание

приставки-магазина Приставка-магазин, как правило, не требует технического обслуживания. После продол жительного использования рекомендуется очищать её сжатым воздухом. Приставку-магазин разрешается смазывать в области направляющей каретки — см. рис. [11b]. Для очистки приставку-магазин можно разо брать, как описано ниже. Перед очисткой извлеките ленту с шурупами из магазина, как описано в разделе , пункт <Извлечение ленты шурупов>. Снимите приставку-магазин с шуруповёрта для гипсокартона. Снятие каретки ► Впрессуйте ограничитель глубины [8-2] в корпус так, чтобы кнопка фиксации [11-1] находилась на уровне метки для снятия каретки [11-2]— см. рис. [11a]

► Нажмите кнопку фиксации [11-1] и одно временно вытяните каретку из магазина — см. рис. [11b]

► Нажмите кнопку [8-1] и одновременно расфиксируйте ограничитель глубины — см. рис. [11c]

Снятие транспортировочного рычага ► Нажмите кнопку [12-1] и одновременно сдвиньте её в направлении стрелки — см. рис. [12a]. ► Извлеките разблокированную кноп ку [12-1] (рис. [12b] ) вместе с транспорти ровочным рычагом [12-2] и пружи ной [12-3] из каретки (рис. [12c]). ► Очистите отдельные, дефектные или из ношенные детали, после чего смонтируй те их в обратной последовательности. При последующей установке транспор тировочного рычага в каретку следите за пра вильной посадкой пружины [12-3] в рычаге. Неправильный монтаж может привести к сбою подачи ленты шурупов.

10.2 Звуковые сигналы

В следующих случаях раздаются звуковые сигналы и дрель выключается: peep ―

– аккумулятор разряжен или дрель рабо тает с перегрузкой ► Смените аккумулятор. ► Уменьшите нагрузку на дрель. peep peep

– Дрель перегрета. ► После охлаждения дрели можно снова приступать к работе. peep peep peep – Перегрет или неисправен литий-ионный аккумуляторный блок. ► Проверьте работоспособность при остыв шем аккумуляторном блоке с помощью за рядного устройства. 8311 Обслуживание и уход ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, удар током ► Перед проведением любых работ по об служиванию вынимайте аккумулятор из инструмента. ► Все работы по ремонту и техническому обслуживанию, которые требуют откры вания корпуса двигателя, должны выпол няться только специалистами авторизо ванной мастерской Сервисной службы. Сервисное обслуживание и

должны выполняться только специалистами фирмы- изготовителя или в сервисной мастерской. Адрес ближайшей мастерской см. на www.festool.ru/сервис Используйте только ориги нальные запасные части Festool! № для заказа на: www.festool.ru/сервис EKAT

Для обеспечения циркуляции воздуха отвер стия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми. Не допускайте загрязнения подсоединитель ных контактов на электроинструменте, заряд ном устройстве и аккумуляторе. 12 Охрана окружающей среды Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания. Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку. Информация по директиве REACh: www.festool.com/reach 13 Общие указания

» являются зарегистри рованными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков компанией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool воз можно только при наличии лицензии.
