KÄYTTÖOHJE RTSC 400 FESTOOL

Alkuperäiset käyttöohjeet - Akkukäyttöinen ruuvinväännin kipsikartongin asennukseen

EY-standardinmukaisuusvakuutus. Va- kuutamme yksinvastuullisina, etta tuote on seu- raavien standardien ja normatiivisten ohjeiden mukainen:

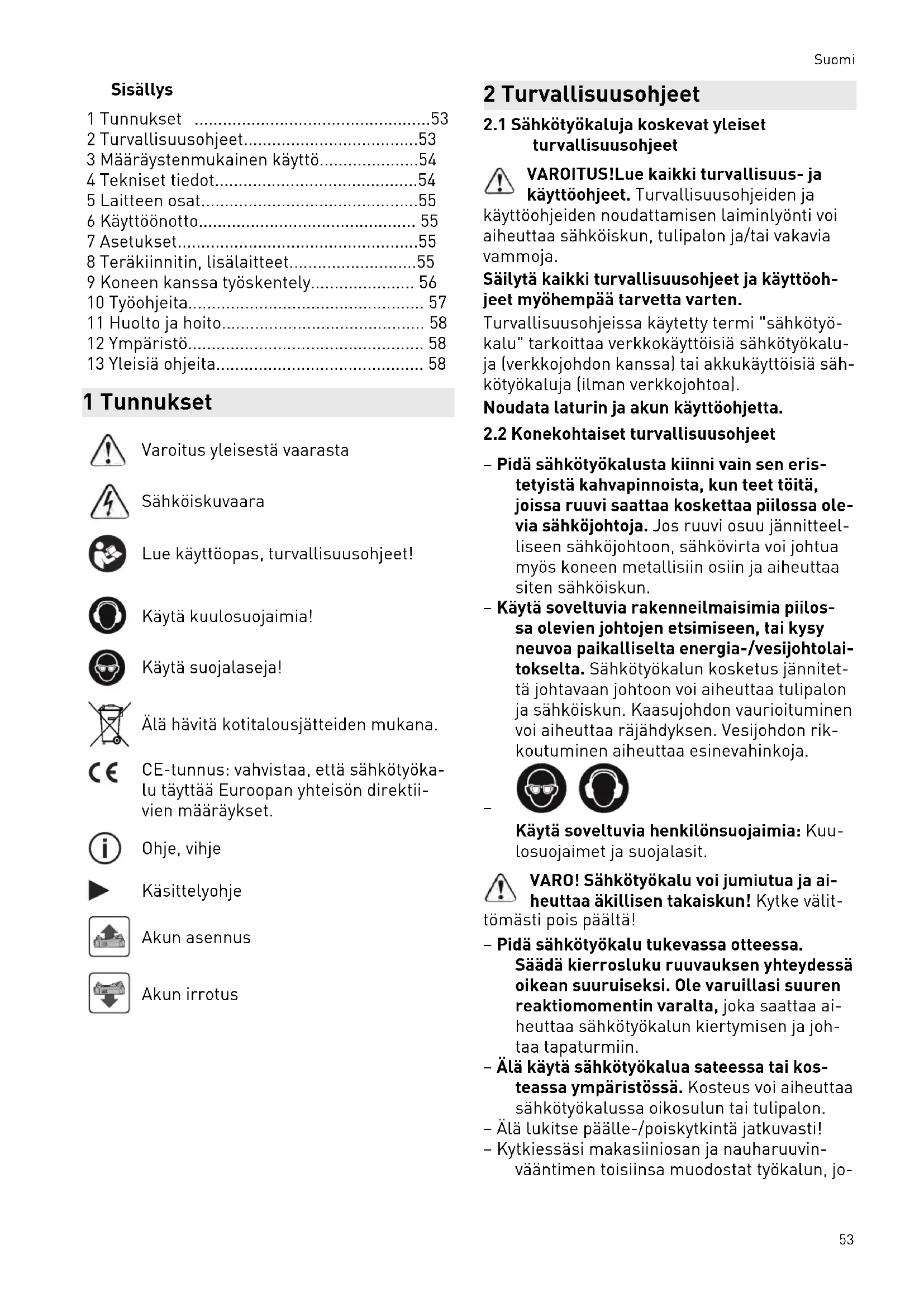

• 2 Turvallisuusohjeet p. 53
• 3 Määräystenmukainen käyttö p. 54
• 4 Tekniset tiedot p. 54
• 5 Laitteen osat p. 55
• 6 Käyttöönotto p. 55
• 7 Asetukset p. 55
• 8 Teräkiinnitin, lisälaitteet p. 55
• 9 Koneen kanssa työskentely p. 56
• 10 Työohjeita p. 57
• 11 Huolto ja hoito p. 58
• 12 Ympäristö p. 58
• 13 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä suojalaseja! Älä hävitä kotitalousjätteiden mukana. CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Ohje, vihje Käsittelyohje Akun asennus Akun irrotus 2 Turvallisuusohjeet p. 58

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa). Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni vain sen eris tetyistä kahvapinnoista, kun teet töitä, joissa ruuvi saattaa koskettaa piilossa ole via sähköjohtoja. Jos ruuvi osuu jännitteel liseen sähköjohtoon, sähkövirta voi johtua myös koneen metallisiin osiin ja aiheuttaa siten sähköiskun. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta. Sähkötyökalun kosketus jännitet tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja.

Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimet ja suojalasit. VARO! Sähkötyökalu voi jumiutua ja ai heuttaa äkillisen takaiskun! Kytke välit tömästi pois päältä! – Pidä sähkötyökalu tukevassa otteessa. Säädä kierrosluku ruuvauksen yhteydessä oikean suuruiseksi. Ole varuillasi suuren reaktiomomentin varalta, joka saattaa ai heuttaa sähkötyökalun kiertymisen ja joh taa tapaturmiin. – Älä käytä sähkötyökalua sateessa tai kos teassa ympäristössä. Kosteus voi aiheuttaa sähkötyökalussa oikosulun tai tulipalon. – Älä lukitse päälle-/poiskytkintä jatkuvasti! – Kytkiessäsi makasiiniosan ja nauharuuvin vääntimen toisiinsa muodostat työkalun, jo Suomi 53ta koskevat nauharuuvinvääntimeen liitty vät turvallisuusmääräykset ja -ohjeet. – Älä käytä akkusähkötyökalua verkkolait teilla tai vierailla akuilla. Älä käytä vierai ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: DWC 18-2500 Äänenpainetaso L

83 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynäEN 62841: DWC 18-2500

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Nauharuuvinväännin soveltuu seuraaviin ruu vaustöihin: DWC 18-2500 – Kipsikuitulevyjen kiinnittäminen metalli- ja puukoolauksiin jyrsivällä kierteellä varus tetuilla nauharuuveilla – Lastu-/OSB-levyjen kiinnittäminen puukoo lauksiin puu- ja lastulevyruuveilla, maks. D 5 mm DWC 18-4500 – Kipsikartonkilevyjen kiinnittäminen metal liprofiilikiskoihin ( ≤ 0,88 mm) hienokiertei sillä nauharuuveilla – Kipsikartonkilevyjen kiinnittäminen metal liprofiilikiskoihin (≤ 2,25 mm) porakärkisillä nauharuuveilla – Kipsikartonkilevyjen kiinnittäminen puu koolauksiin karkeakierteisillä nauharuu veilla Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa. Käyttäjä on vastuussa epäasianmukai sesta käytöstä aiheutuvista vaurioista ja tapaturmista; näihin kuuluvat myös teollisen jatkokäytön aiheuttamat vauriot ja kuluminen. 4 Tekniset tiedot Akkunauharuuvinväännin DWC 18-2500 DWC 18-4500 Moottorin jännite 18 V 18 V Tyhjäkäyntikierrosluku* 0-2500 min

Vääntömomentti kovaan/pehmeään materiaaliin 7/18 Nm 5/14 Nm Suomi 54Akkunauharuuvinväännin DWC 18-2500 DWC 18-4500 Istukka 1/4’’ DIN 3126 / ISO 1173 1/4’’ DIN 3126 / ISO 1173 Kiinnitettävän ruuvin maksimipituus 55 mm 55 mm Paino EPTA-Procedure 01:2014:n mukaan (akun ja maka siiniosan kanssa) 2 kg Paino ilman akkua 1,2 kg Paino syvyysvasteen kanssa ilman akkua 1,3 kg Paino makasiiniosan kanssa ilman akkua 1,6 kg

• Kierroslukutiedot täyteen ladatulla akulla. 5 Laitteen osat [1-1] Ruuvikärkien säilytyspaikka [1-2] Käynnistys-/sammutuskytkin [1-3] Suunnanvaihtokytkin [1-4] Käyttötavan vaihtokytkin AUTO/MAN [1-5] Syvyysvaste [1-6] Ruuvikärki [1-7] Eristetyt kahvapinnat (harmaan värin en alue) [1-8] Kapasiteettinäytön painike akussa [1-9] Kapasiteettinäyttö Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. Mainitut kuvat ovat käyttöoppaan alussa. 6 Käyttöönotto

6.1 Akun vaihtaminen

Akun asennus [2 A] Akun irrotus [2 B] Toimitettu akku on heti käyttövalmis ja sen voi ladata koska tahansa.

6.2 Akun vaihtaminen

Akun asennus [2 A] Akun irrotus [2 B] Toimitettu akku on heti käyttövalmis ja sen voi ladata koska tahansa. Akkuun ja laturiin liittyviä lisätietoja löytyy akun ja laturin käyttöohjeista. 7 Asetukset HUOMIO Loukkaantumisvaara ► Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä!

7.1 Pyörintäsuunnan muuttaminen [1-3]

– Kytkin vasemmalle = pyörintä myötäpäi vään – Kytkin oikealle = pyörintä vastapäivään 8 Teräkiinnitin, lisälaitteet VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Ota aina ennen kaikkia koneeseen liittyviä työtoimenpiteitä akku pois koneesta!

Kärjenpidin mahdollistaa ruuvikärkien nopean vaihdon. HUOMIO Kuumasta ja terävästä työkalusta aiheutuva loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä. Kärjenpitimen asentaminen ► Kytke käyttötavan vaihtokytkin [1-4] MAN- asentoon. ► Työnnä ruuvikärki [3-2] istukkaan [3-4], niin että napsahtaa paikalleen. ► Asenna ruuvikärki [3-3] pitimeen. ► Kiinnitä tämän jälkeen syvyysvaste vaihde koteloon luvun kuvauksen mukaisesti. Kärjenpitimen irrottaminen ► Irrota syvyysvaste luvun kuvauksen mukai sesti. Suomi 55► Ota kärjenpitimestä kiinni ja irrota se voi makkaalla vetäisyllä istukasta.

8.2 Ruuvikärjen vaihtaminen

Ruuvikärjet [1-6] voi vaihtaa syvyysvas teen [1-5] avulla. ► Aseta sitä varten syvyysvaste kuvan [3b] mukaisesti ruuvikärjen päälle. ► Kääntämällä syvyysvastetta yhdessä ruuvi kärjen kanssa ja samanaikaisesti tehtävällä vetoliikkeellä saat irrotettua ruuvikärjen. ► Asenna sen jälkeen uusi ruuvikärki kärjen pitimeen. 9 Koneen kanssa työskentely

9.1 Päälle-/poiskytkentä [1-2]

Työkalu ei käynnisty pelkällä käynnis tyskytkimen painalluksella [1-2]–

ei tarkoita työkalun vikaa! Kun ruuvi on kiinnitetty haluttuun sy vyyteen, työkalu sammuu automaatti sesti! Työkalun voi kytkeä päälle eri tavoin:

► Säädä suunnanvaihtokytkimellä [1-3] työ kalu pyörimään myötäpäivään. ► Kytke käyttötavan vaihtokytkin [1-4] MAN- asentoon. ► Kytke työkalu päälle painamalla käynnistys kytkintä [1-2] ja painamalla samalla ruuvi kärkeä ruuvia vasten. Painamalla käynnistyskytkintä [1-2] kierroslu kua voi muuttaa portaattomasti.

► Säädä suunnanvaihtokytkimellä [1-3] työ kalu pyörimään myötäpäivään. ► Kytke käyttötavan vaihtokytkin [1-4] AUTO- asentoon. ► Kytke työkalu päälle painamalla ruuvikär keä ruuvia vasten. Käynnistyskytkintä [1-2] ei tarvitse painaa! Työ kalu toimii automaattisesti huippukierrosluvul la.

► Säädä suunnanvaihtokytkimellä [1-3] työ kalu pyörimään vastapäivään. ► Kytke työkalu päälle käynnistyskytkimel lä [1-2]. Käyttötavan kytkin MAN/AUTO [1-4] voi olla missä tahansa asennossa. Painamalla käynnistyskytkintä [1-2] kierroslu kua voi muuttaa portaattomasti. Nauharuuvinväännin pyörii vastapäi vään, kun painat yksinomaan käynnis tyskytkintä [1-2] ruuvikärkeä paina matta. Siksi ruuvien irrottamista varten ei tarvitse poistaa syvyysvastetta.

Ruuvaussyvyyttä voi säätää kiertämällä syvyys vastetta [1-5], kuten kuvassa [4] on näytetty. Säätötarkkuus on n. ± 0,1 mm. Kääntö vastapäi vään Ruuvin ruuvaussyvyys kasvaa. Kääntö myötäpäi vään Ruuvin ruuvaussyvyys vähenee Tee syvyyden säädön jälkeen koeruuvaus. Kor jaa sen jälkeen tarvittaessa syvyyttä. Syvyysvasteen asentaminen ► Aseta syvyysvaste [3-1] vaihdekotelon [3-5] päälle. ► Kytke syvyysvaste sen jälkeen painamalla paikalleen, kunnes se napsahtaa kuuluvasti kiinni. Syvyysvasteen irrottaminen ► Ota syvyysvasteesta kiinni ja irrota se voi makkaalla vetäisyllä vaihdekotelosta.

9.3 Telinekoukku ja vyöpidin

Vyöpitimellä [5-1] voit kiinnittää työkalun väliai kaisesti työvaatteeseen – sen voi asentaa työka lun vasemmalle tai oikealle puolelle ruuvil la [5-2]. Siten se sopii sekä oikea- että vasen kätisille – katso kuva [5]

Työkalussa on koukku [6-1], jonka varaan työ kalun voi ripustaa väliaikaisesti. Sen voi asen taa rungon vasemmalle tai oikealle puolelle ruuvilla [6-2] – katso kuva [6].

Makasiiniosan avulla voit työskennellä jatku vasti ilman tarpeettomia keskeytyksiä. Makasiiniosan asentaminen ► Ota luvun 8 kuvauksen mukaisesti syvyys vaste [3-1] pois ruuvikärjellä varustetusta kärjenpitimestä [3-2]. ► Kytke käyttötavan vaihtokytkin [1-4] MAN- asentoon. ► Työnnä pitkä ruuvikärki [7-1] istuk kaan [3-4] , niin että napsahtaa paikalleen. ► Kiinnitä sen jälkeen makasiiniosa vaihdeko teloon. Makasiiniosan täytyy lukittua kuulu vasti paikalleen. ► Makasiiniosan voi kohdistaa 30° välein. Suomi 56Makasiiniosan irrottaminen ► Ota makasiiniosasta kiinni ja irrota se voi makkaalla vetäisyllä vaihdekotelosta. Ruuvipituuden säätäminen ► Painamalla painiketta [8-1] voit siirtää sy vyysvastetta [8-2] taakse- tai eteenpäin, minkä myötä saat säädettyä sen tarvittaval le ruuvipituudelle. Säädetyn ruuvipituuden voit katsoa syvyysvas teen [8-3] kyljistä. Ruuvinauhojen asentaminen ► Vedä ruuvinauha [9-3] ensin alemman ma kasiiniohjaimen läpi ja pujota se sen jälkeen liukuohjaimeen, kunnes ruuvi napsahtaa käyttöasentoon. Varmista vetämällä kevyesti ruuvinauhasta, että se on oikein ja kunnolla paikallaan. Tarkasta, että ensimmäinen ruuvi on ruu vausakselissa – katso kuva [9]. ► Säädä tarvittava ruuvaussyvyys säätöpyöräl

[9-1]. ► Kierto oikealle lisää ruuvien upotussyvyyttä, kierto vasemmalle vähentää ruuvien upo tussyvyyttä. Nykyisen asetuksen voit katsoa valintanäytöstä [9-2] Tee säädön jälkeen koeruuvaus, korjaa sen jäl keen tarvittaessa syvyyden säätöä säätöpyöräl lä [9-1]. Jokainen säätöportaan muutos siirtää rajoitinta ± 0,1 mm verran. Suosittelemme ruuvaamaan auto maattisella käyttötavalla – katso luku

Ruuvinauhan poistaminen ► Ruuvinauha poistetaan vetämällä sitä yksin kertaisesti ylöspäin (kuva [10] ) tai paina malla siirtovipua ja samanaikaisesti vetä mällä ruuvinauhaa alaspäin (kuva [10] ). 10 Työohjeita – Makasiiniosaa ei saa pitää syvyysvasteen alueella! – Jokainen ruuvaus täytyy tehdä loppuun asti. Ruuvaamisen keskeyttäminen tai työkalun voimakas painaminen työkappaletta vasten ruuvaamisen yhteydessä voi aiheuttaa työ kalun toimintahäiriöitä. – Ruuvinauhan saa vaihtaa vain, kun moottori on pysäytetty. – Makasiiniosaa ei saa missään tapauksessa käyttää muuhun kuin tässä käyttöohjekir jassa kuvattuun tarkoitukseen. – Käytä vain alkuperäisiä ruuvikärkiä. – Käytä vain alkuperäisiä ruuvinauhaan kiin nitettyjä ruuveja. – Säilytä ruuvinauhoja aina alkuperäispak kauksessa. – Työskentele aina suorassa kulmassa kiin nitettävään levyyn nähden.

10.1 Makasiiniosan huoltaminen

Makasiiniosa on periaatteessa huoltovapaa. Pit käaikaisen käytön jälkeen suosittelemme puh distaman sen paineilmalla. Makasiiniosan saa voidella liukuohjaimen alu eella – katso kuva [11b]. Makasiiniosan voi purkaa puhdistusta varten, kuten seuraavissa kohdissa on kuvattu. Irrota ennen puhdistusta ruuvinauha makasii nista, kuten luvun kappaleessa <Ruuvinauhan poistaminen> on kuvattu. Ota makasiiniosa pois nauharuuvinvääntimestä. Liukuohjaimen irrottaminen ► Työnnä syvyysvastetta [8-2] rungon sisään, kunnes lukituspainike [11-1] on liukuohjai men irrotusmerkin [11-2] tasalla – katso kuva [11a]. ► Paina lukituspainiketta [11-1] ja vedä sa malla liukuohjain pois makasiinista – katso kuva [11b]. ► Paina painiketta [8-1] ja irrota samalla sy vyysvaste – katso kuva [11c]

Siirtovivun irrottaminen ► Paina painiketta [12-1] ja siirrä sitä samalla nuolen suuntaan – katso kuva [12a]. ► Ota vapautettu painike [12-1] (kuva [12b]) yhdessä siirtovivun [12-2] ja jousen [12-3] kanssa pois liukuohjaimesta (kuva [12c]). ► Puhdista yksittäiset osat, vaihda vialliset tai loppuun kuluneet osat ja asenna osat sen jälkeen takaisin päinvastaisessa järjestyk sessä. Huomioi jousen [12-3] oikea asento siirto vivussa, kun asennat siirtovivun takaisin liu kuohjaimeen. Virheellinen asennus voi aiheut taa ruuvien siirtohäiriöitä.

10.2 Varoittavat äänimerkit

Varoittavat äänimerkit kuuluvat seuraavissa käyttötiloissa ja kone kytkeytyy pois päältä: peep ―

– Akku tyhjä tai kone ylikuormitettu. ► Vaihda akku. Suomi 57► Kuormita konetta vähemmän. peep peep

– Kone on ylikuumentunut. ► Koneen jäähdyttyä se voidaan ottaa jälleen käyttöön. peep peep peep – LiIon-akku on ylikuumentunut tai viallinen. ► Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella. 11 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä. ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai val tuutetun huoltokorjaamon teh dä huolto- ja korjaustyöt. Lä himmän huoltopisteen voit kat soa nettiosoitteesta: www.fes tool.fi/huolto Käytä vain alkuperäisiä Festool- varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto EKAT

Ilmankierron varmistamiseksi moottorin kote lon jäähdytysilmarakojen täytyy olla aina vapai ta ja puhtaita. Pidä sähkötyökalun, latauslaitteen ja akun lii täntäkoskettimet puhtaina. 12 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 13 Yleisiä ohjeita

Tavaramerkki Bluetooth

ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä. Suomi 58Indholdsfortegnelse 1 Symboler................................................... 59 2 Sikkerhedsanvisninger............................. 59 3 Bestemmelsesmæssig brug.....................60 4 Tekniske data
