Tipo di prodotto	Levigatrice orbitale eccentrica senza fili
Marca	Festool
Modello	RTSC 400
Numero articolo	574822
Alimentazione	Batteria Li-Ion 18 V (serie BP)
Dimensioni del platorello	80 mm (diam.)
Velocità di rotazione a vuoto	4000 – 11000 giri/min
Corsa di oscillazione	2,0 mm
Peso (senza batteria)	1,2 kg
Dimensioni (L × l × h)	200 × 120 × 150 mm
Livello di pressione sonora	LpA = 72 dB(A)
Livello di potenza sonora	LwA = 83 dB(A)
Valore di emissione vibratoria (ah)	< 2,5 m/s²
Modalità di funzionamento	Orbitale eccentrica
Attacco di aspirazione	Diametro 27 mm (compatibile CTL)
Variatore di velocità	Sì, tramite rotella
Freno del platorello	Sì, elettronico
Accensione	Tramite interruttore con blocco
Manutenzione	Pulizia delle griglie di ventilazione, sostituzione del platorello e del filtro
Sicurezza	Arresto automatico in caso di sovraccarico o batteria difettosa
Pezzi di ricambio	Platorelli, abrasivi, filtri, batterie, caricabatterie
Riparabilità	Servizio post-vendita Festool autorizzato; pezzi originali disponibili
Garanzia	3 anni (a condizioni)
Paese di fabbricazione	Germania

Domande frequenti - RTSC 400 FESTOOL

Come cambiare il platorello di levigatura del Festool RTSC 400?

Per cambiare il platorello, rimuovere la batteria, quindi svitare la vite centrale (in senso antiorario) con la chiave a brugola fornita. Rimuovere il vecchio platorello e posizionare il nuovo allineando i fori. Riavvitare saldamente la vite. Assicurarsi che il platorello sia centrato prima dell'uso.

Quale batteria usare con il RTSC 400?

Il RTSC 400 è compatibile con le batterie Festool della serie BP 18 V, come i modelli BP 18 Li 3,0 Ah, 4,0 Ah o 5,2 Ah. Utilizzare solo batterie Festool originali per garantire prestazioni e sicurezza.

Come regolare la velocità di rotazione?

La velocità si regola tramite la rotella situata sulla parte superiore dell'apparecchio. Girarla per selezionare una velocità tra 4000 e 11000 giri/min. Adattare la velocità in base al materiale e al tipo di levigatura (sgrossatura o finitura).

Come pulire il filtro antipolvere?

Il filtro si trova nel collettore di polvere integrato (se presente) o nell'aspirapolvere collegato. Per il filtro della macchina, aprire il vano, rimuovere il filtro e batterlo per rimuovere la polvere. Non lavare il filtro; sostituirlo se è ostruito.

Cosa fare se la levigatrice non si avvia?

Controllare prima che la batteria sia carica e ben inserita. Assicurarsi che l'interruttore di blocco (se presente) sia disattivato. Se la spia della batteria lampeggia, la batteria potrebbe essere difettosa o surriscaldata. Provare un'altra batteria. Se il problema persiste, contattare il servizio clienti Festool.

Posso usare la RTSC 400 sul metallo?

Sì, la RTSC 400 è adatta per la levigatura del metallo, a condizione di utilizzare abrasivi adatti (ad esempio, grana fine per l'acciaio). Impostare una velocità moderata e utilizzare un'aspirazione efficace per evitare il surriscaldamento.

Come montare il gancio per cintura?

Il gancio per cintura (accessorio opzionale) si fissa sul lato dell'apparecchio con la vite fornita. Scegliere il lato sinistro o destro a preferenza. Stringere saldamente la vite. Il clip permette di sospendere temporaneamente la macchina alla cintura.

Quali abrasivi usare per la levigatura fine del legno?

Per una levigatura fine del legno, utilizzare dischi abrasivi Festool Granat o Rubin con grana da 120 a 240. Fissarli al platorello tramite il sistema Jetstream (fori di aspirazione). Assicurarsi che il disco sia centrato correttamente.

Come mantenere i contatti della batteria?

I contatti della batteria e della macchina devono rimanere puliti. Utilizzare un panno asciutto o una piccola spazzola per rimuovere polvere o sporco. Non utilizzare prodotti chimici. Un contatto pulito garantisce una buona conduttività.

Dove trovare pezzi di ricambio per il RTSC 400?

I pezzi di ricambio originali (platorelli, filtri, interruttori, ecc.) sono disponibili presso il servizio post-vendita Festool o sul sito www.festool.it. Utilizzare il numero articolo (574822) per identificare i pezzi compatibili.

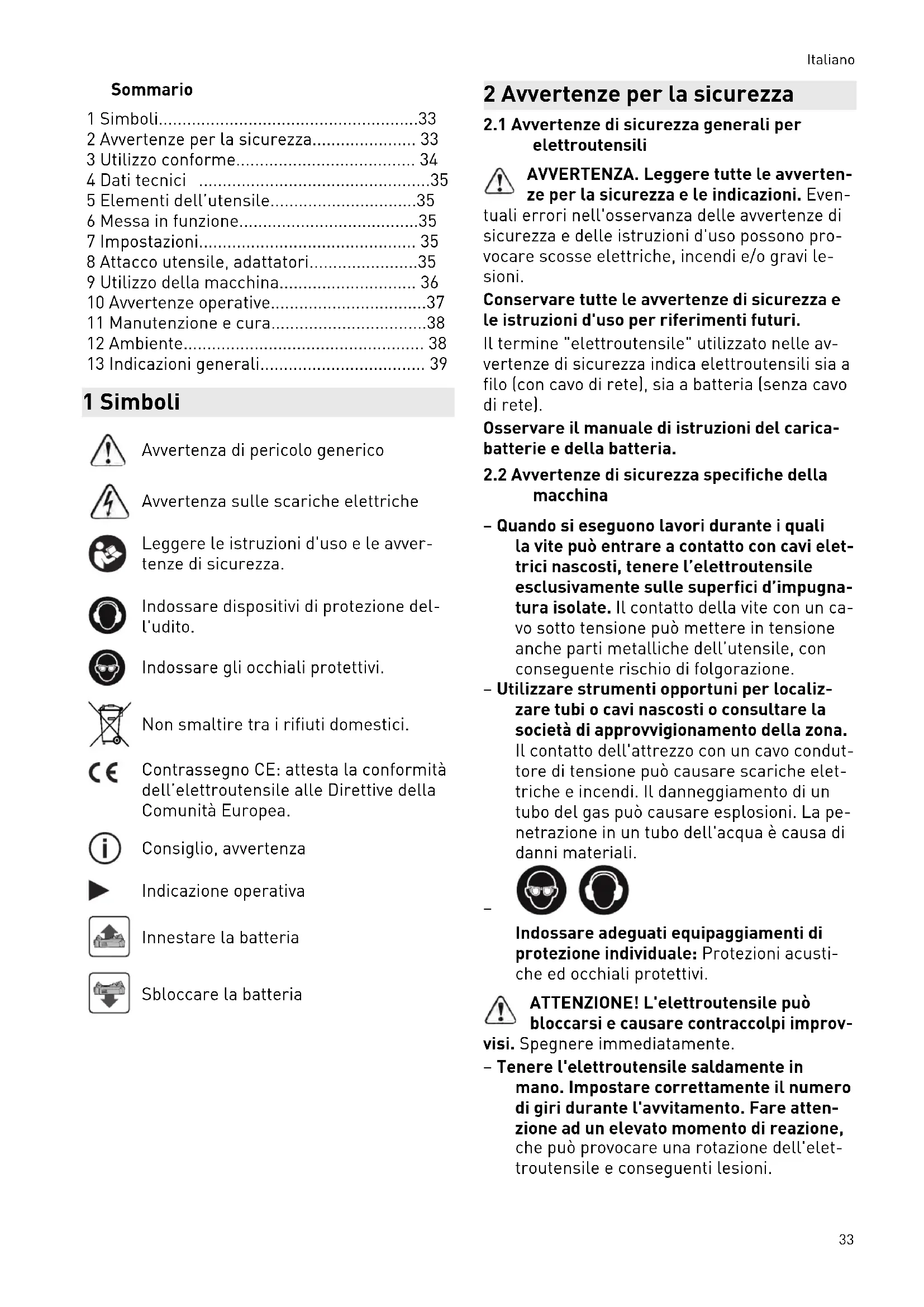

MANUALE UTENTE RTSC 400 FESTOOL

1 Simboli. 33
2 Awertenze per la sicurezza 33
3 Utilizzo conforme 34
4 Dati tecnici 35
5 Elementi dell'utensile. 35
6 Messa in funzione. 35
7 Impostazioni 35
8 Attacco utensile, adattatori. 35
9 Utilizzo della macchina 36
10 Avvertenze operative. 37
11 Manutenzione e cura. 38
12 Ambiente 38
13 Indicazioni generali 39

1 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossaregliocchiali protettivi.

Non smaltire tra i rifiuti domestici.

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Consiglio, avvertenza

Indicazione operativa

Innestare la batteria

Sbloccare la batteria

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA. Leggere tutte le avventenze per la sicurezza e leindicazioni. Even-

tuali errori nell'osservanza delle avventenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi leSIONi.

Conservare tutte le avventenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle avventenze di sicurezza indica elettroutensili sua filo [con cavo di rete), sua batteria [senza cavo di rete].

Osservare il manuale di istruzioni del carica-batterie e della batteria.

2.2 Avvertenze di sicurezza specifiche della macchina

• Quando si eseguono lavori durante i quali la vite cui entrare a contatto con cavi elettrici nascosti, tenere l'eletttroutensile esclusivamente sulle superfici d'impugnatura isolate. Il contatto della vite con un carvo sotto tensione cui mettere in tensione andere parti metalliche dell'utensile, con seguente rischio di folgorazione.
• Utilizzare strumenti opportuni per localizzare tubi o cavi nascosti o consultare la società di approvvigionamento della zona. Il contatto dell'attrezzo con un cavo conduitore di tensione cui causare scariche elettriche e incendi. Il danneggiamento di un tubo del gas cui causare esplosioni. La penetrazione in un tubo dell'acqua è causa di danni materiali.

Indossare adeguati equipaggiamenti di protezione individuale: Protezioni acustiche ed occhiali protettivi.

ATTENZIONE! L'eeltroutensile puo bloccarsi e causare contraccolpi improv-

visi. Spagnere immediatamente.

• Tenere l'eletttroutensile saldamente in mano. Impostare correttamente il numero di giri durante l'avvitamento. Fare attenzione ad un elevato momento di reazione, che può provocare una rotazione dell'eletttroutensile e seguenti lesioni.

Italiano

• Non utilizzato l'eeltroutensile sotto la pioggia o in ambienti umidi. L'umidità nel-l'eeltroutensile può provocare cortocircuito e incendio.
  Non bloccare l'interruttore ON/OFF!
• Collegando il caricatore per viti all'avvitatore per cartongesso, si ottiene un utensile per il quale valgono le prescrizioni ed avvertenze di sicurezza dell'avvitatore per cartongesso.
• Non utilizzato alimentatori o batterie di fornitori terzi per azionare gli utensili a batteria. Non utilizzato caricatori di fornitori terzi per caricare la batteria. L'uso di accessori non raccomandi dal produttore cui provocare scosse elettriche e/o gravi incidenti.

2.3 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

DWC 18-2500

Livello di pressione acustica L PA = 67 dB(A)

Livello di potenza sonora L WA = 78 dB(A)

Tolleranza K = 3 dB

DWC 18-4500

Livello di pressione acustica L PA = 72 dB(A)

Livello di potenza sonora L WA = 83 dB(A)

Tolleranza K = 3 dB

UDENZA

Suono risultante dal lavoro

Danneggiamento dell'udito

• Utilizzato la protezione per l'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

DWC 18-2500 a_h ≤slant 2.5 m/s^2

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
  -permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.

3 Utilizzo conforme

Avvitatore per cartongesso indicate per i seguenti lavori di avvitamento:

DWC 18-2500

• Pannelli in fibrogesso su strutture in metallo ed in legno con viti per cartongesso a costolature fremate
• Pannelli in truciolato/pannelli OSB su struttura in legno con viti per legno e per pannelli in truciolato fino a D 5 mm

DWC 18-4500

• Pannelli in cartongesso su rotaie a profilo metallico (≤slant 0,88mm) con viti per cartongesso a filettatura fine
• Pannelli in cartongesso su rotaie a profilo metallico (≤ 2,25mm) con viti per cartongesso a cuspide
• Pannelli in cartongesso su strutture in legno con viti per cartongesso con filettatura grossa

L'eletttroutensile è idoneo per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione.

L'utente è responsabile dei danni e incidenti che si verificano a seguito di un utilizzo improprio; sono compresi anni e l'usura dovuti al funzionamento industriale continuo.

4 Dati tecnici

Avvitatore per cartongesso a batteria DWC 18-2500 DWC 18-4500
Tensione motore 18 V 18 V
Numero di giri a vuoto * 0 - 2500 giri/min 0 - 4500 giri/min
Coppia di serraggio su materiale duro/tenero 7/18 Nm 5/14 Nm
Attacco utensile 1/4" DIN 3126 /	1/4" DIN 3126 / ISO 1173
Lunghezza viti max. lavorabile 55 mm 55 mm
Peso secondo procedura EPTA 01:2014 (con batteria e ca- ricatore per viti)	2 kg
Peso, alla Batteria 1,2 kg
Peso con limitatore di profondità, alla Batteria 1,3 kg
Peso con caricatore per viti, alla Batteria 1,6 kg

• Dati sul numero di giri con batteria completeness carica.

5 Elementi dell'utensile

[1-1] Portainserti
[1-2] Interrupttore ON/OFF
[1-3] Interruttore per rotazione destra/siniistra
[1-4] Selettore AUTO/MAN
[1-5] Limitatore di profondità
[1-6] Inserto
[1-7] Superfici d'impugnatura isolate (zona in grigio)
[1-8] Pulsante indicator di energia sulla batteria
[1-9] Indicatore di capacité

L'accessorio raffigurato o descripto più non comparire nella fornitura standard.
Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

6.1 Sostituzione della batteria Introduzione della batteria [2 A] Prelievo della batteria [2 B]

Alla consegnà, la batteria è subito pronta all'u-so ed è ricaricabile in qualsiasi momento.

6.2 Sostituzione della batteria Introduzione della batteria [2 A] Prelievo della batteria [2 B]

Alla segna, la batteria è subito pronta all'uso ed è ricaricabile in qualsiasi momento.

Per maggiori informazioni sulla batteria e sul caricabatterie, consultare i manuali di istruzioni di entrambi.

7 Impostazioni

PRUDENZA

Pericolo di lesions

Effettuare le regolazioni esclusivamente ad utensile spento.

7.1 Invertire il senso di rotazione [1-3]

• Interruttore verso sinistra = rotazione destrorsa
• Interruttore verso destra = rotazione siniistrorsa

8 Attacco utensile, adattatori

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione sulla macchina togliete sempre le batterie dall'utensile!

8.1 Portinserti

Il portainseri consente una rapida sostituzione degli inserti.

PUDENZA Pericolo di lesioni a causa dell'utensile caldo e tagliente Non utilizzato utensili con denti smussati o difettosi. Indossare guanti protettivi.

Montaggio del portainserti

• Portare l'interruttore [1-4] in posizione MAN.
• Innestare il portainseri [3-2] nell'attacco utensile [3-4] sino a farlo scattare in posizione.
• Introduire l'inserto [3-3] nel supporto.
  Applicare quindi il limitatore di profondità sul corpo ingranaggi, come descripto al capitolo.

Smontaggio del portainserti

Prelevare il limitatore di profondità come descritto al capitolo.
Estraendolo con forza, prelevare il portain-serti dall'attacco utensile.

8.2 Sostituzione dell'inserto

Per sostituire l'inserto [1-6], si potra utilizzato il limitatore di profondità [1-5].

A tale scopo, aplicare il limitatore di profondità sull'inserto, come indicato in Fig. [3b].
- L'inserto si potra estrarre inclinando il limitatore di profondità con l'inserto stesso e facendo simultaneamente trazione.
- Introduire quindi il nuovo inserto nel portainserteri.

9 Utilizzo della macchina

9.1 Accensione/spegnimento [1-2]

L'utensile non si avvia semplicamente premendo l'interruttore [1-2]: non si tratta di un difetto.

Eseguito l'avvitamento alla profondità desiderata, l'utensile si spegnerà automaticamente.

L'utensile si può accendere in diversi modi: a)

Mediante l'interruttore per rotazione destra/sinistra [1-3], impostare la rotazione destra dell'utensile.
- Portare il selettore [1-4] in posizione MAN.
Per accendere l'utensile, azionare l'interruttore [1-2], premendo simultaneamente con l'inserto sulla vite.

Premendo l'interruttore [1-2], il numero di giri si potra variare in modo continuo.

b)

Mediante l'interruttore per rotazione destra/sinistra [1-3], impostare la rotazione destra dell'utensile.
- Portare il selettore [1-4] in posizione AUTO.
Per accendere l'utensile, premere con l'inserto sulla vite.

Non occorre premere l'interruttore [1-2]. Il numero di giri massimo è regolato automaticamente.

c)

Mediante l'interruttore per rotazione destra/sinistra [1-3], impostare la rotazione sinistra dell'utensile.
- Accendere utensile mediating l'interrutto re [1-2].

Il selettore MAN/AUTO [1-4] potra trovarsi in qualsiasi posizione.

Premendo l'interruttore [1-2], il numero di giri si potra variare in modo continuo.

L'avvitatore per cartongesso ruotera.
verso sinistra sostanto premendo l'interrettore [1-2],enza esercitare ulteriore pressione sull'inserto.

Di seguenza, per estrarre viti, il limitatore di profondità non andrà prelevato.

9.2 Limitatore di profondità

Ruotando il limitatore di profondità [1-5] è possibile regolare la profondità di avvitamento, come indicato in Fig. [4]. La precisione di regolazione è di circa ± 0,1 mm.

Rotazione sinistra
Rotazione destra

La vite verrà introdotta a maggiore profondità
La vite verrà introdotta a minore profondità

Dopo aver regolato la profundità, eseguire un avvitamento di prova, quando correggere eventualmente la profundità.

Montaggio del limitatore di profondità

Applicare il limitatore di profondità [3-1] sul corpo ingranaggi [3-5].
Successivamente, innestare a pressione, si no a far scattare udibilmente in posizione il limitatore di profondità.

Smontaggio del limitatore di profondità

Estraendolo con forza, prelevare il limitatore di profondità dal corpo ingranaggi.

9.3 Gancio per impalcatura e fermaglio da cintura

Il fermaglio da cintura [5-1] consente di fissare temporaneamente l'utensileagli indumenti da lavoro; essendo possibile montarlo sul lato sinistro o destro dell'utensile, mediating l'apposita vite [5-2], è indicato per utilizzatori sua destri, sua mancini - vedere Fig. [5].

L'utensile è provvisto di un gancio [6-1], che consente di appenderlo quando occorra. Lo si cui montare sul lato sinistro o destro del corpo, mediante l'apposita vite [6-2] – vedere Fig. [6].

9.4 Caricatore per viti

Il caricatore per viti consente di lavorare in maniera continuativa, alla pause superflue.

Montaggio del caricatore per viti

• Come descritto al capitolo 8, prelevare il limitatore di profondità [3-1] sul portainseri [3-2], assieme all'inserto.
• Portare il selettore [1-4] in posizione MAN.
  Innestare l'inserto lungo [7-1] nell'attacco utensile [3-4] sino a farlo scattare in posizione.
  Applicare quindi il caricatore per viti sul corpo ingranaggi. Il caricatore per viti dovrascattare udibilmente in posizione.
  Il caricatore per viti è posizionabile ad intervalli di 30^ .

Smontaggio del caricatore per viti

Estraendolo con forza, prelevare il caricatore per viti dal corpo ingranaggi.

Regolazione della lunghezza viti

Premendo il tasto [8-1], il limitatore di profondità [8-2] si potra ritrarre o estendere, per regolarlo in base alla lunghezza viti desiderata.

La lunghezza viti regolata si potra leggere sui lati del limitatore di profondità [8-3].

Introduzione dei nastri viti

• Tirare dapprima il nastro viti [9-3]attraverso la guida inferiore del caricatore, dopodi-ché introdurlo nel guidaslitta, sino a far scattare la vite nella relativa posizione di lavoro. Tirando leggermente il nastro viti, accertarsi che sua inserito in modo corretto e sicuro. Controllare che la prima vite si trovi in asse di avvitamento - vedere Fig. [9].
• Mediating the appositions of a set of relations, such as and , are called the adjoint relations.
• Ruotando verso destra, le viti verranno intradotte a maggiore profundità; ruotando

verso sinistra, a minore profundità. Sull'in dicatore di preselezione [9-2] si potra leggere la regolazione attuale.

Terminata la regolazione, eseguire un avvitamento di prova, quando correggere eventualmente la regolazione di profondità, mediante l'apposita ghiera [9-1]. Ad agli modifica di regolazione corrispondere uno spostamento del limitatore di ± 0,1mm

Si consiglia di avvitare in modalità automatica - vedere capitolo 9.1 b).

Prelievo del nastro viti

Il nastro viti si preleva semplicamente estradando versuso l'alto [Fig. [10] 0ppure azionando la leva di trasporto ed estradando simultaneamente il nastro viti versuso il basso [Fig. [10] 2

10 Avvertenze operative

• Il caricatore per viti non andrà tenuto nella zona del limitatore di profondità.
• Ciascun avvitamento andrà portato a termine. L'interruzione dell'avvitamento, oppure una pressione esercitata durante tale fase, cui causare malfunzionamenti dell'utensile.
• I nastri viti andranno sostituiti escludamente ad utensile fermo.
• Non utilizzato in alcun caso il caricatore per viti diversamente da quanto descritto nelle presenti istruzioni per l'uso.
• Utilizzare escludivamente inserti per viti originali.
• Utilizzare esclusivamente viti in nastro originali.
• Conservare sempre i nastri viti nella relativa confezione originale.
• Operare sempre all'angolazione corretta rispetto al pannello da fissare.

10.1 Manutenzione del caricatore per viti

In linea generale, il caricatore per viti è esente da manutenzione. Dop o un lungo periodo di utilizzo, si consiglia di pulirlo con aria compressa. Il caricatore per viti si potra lubricare nella zona del guidaslitta - videere Fig. [11b].

Per pulire il caricatore per viti, lo si potrasscomporre come descripto ai seguenti punti.

Prima di eseguire la pulizia, prelevare il nastro viti dal caricatore, nel modo descririto al capitolo, paragrafo .

Prelevare il caricatore per viti dall'avvitatore per cartongesso.

Smontaggio della slitta

• Introduire il limitatore di profondità [8-2] nel corpo sino a portare il tasto di bloccaggio [11-1] all'altezza della marcatura di smontaggio slitta [11-2] - vedere Fig. [11a].
  Premere il tasto di bloccaggio [11-1], estradaendo simultaneamente la slitta dal caricatore - vedere Fig. [11b].
  Premere il tasto [8-1], allentando simultaneamente il limitatore di profondità - videere Fig. [11c].

Smontaggio della leva di trasporto

Premere il tasto [12-1], spingendo simultaneamente in direzione della freccia - vedere Fig. [12a].
Prelevare alla slitta il tastingo ci si libera-to [12-1] (Fig. [12b]), assieme alla leva di-trasporto [12-2] ed alla molla [12-3] (Fig.[12c]).
Pulire le singole parti e sostuire eventuali parti difettose o usurate, quindi rimontare in sequenza inversa.

! Nel rimontare la leva di trasporto della slitta, accertarsi che la molla [12-3] sia correttamente inserita nella leva di trasporto. Un montaggio errato potrebbe rendere dificoltoso il trasporto del nastro viti.

10.2 Segnali acustici d'allarme

I segnali acustici d'allarme suonano nelle seguenti condizioni di funzionamento e la macchina si arresta:

peep — —

• Batteria scarica o macchina sovraccaricata.
  Sostituire la batteria.
• Ridurre il carico della macchina.

peeppeep

-La macchina esurriscaldata.
- Una volta raffreddata è possibile riavviare la macchina.

peep peep peep

• Le batterie al litio sono surriscaldate o difettose.

• Controllare il funzionamento con il carica-batterie quando le batterie si sono raffreddate.

11 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

Prima di qualsiasi lavoro di manutenzione e assistenza rimuovere sempre la batteria dall'utensile elettrico.
- Tutte le operazioni di manutenzione e riparazione per le quali è necessario après l'alloggamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti e riparazione escludamente a cura del costruttore o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/service

Utilizzare esclusivamente ricambi originali Festool. Per il codice prodotto: www.festool.it/service

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggia-mentation del motore.

Tenere puliti i contatti di collegamento sull'elettroutensile, sul caricabatteria e sulle batterie.

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am. Attenersi alle disposizioni di legge na in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli eletttroutensili devono essere raccolti separatamente e introdotti nell'apposto ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.com/ reach

13 Indicazioni generali

13.1 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

Inhoudsopgave

Advarsel om generel fare
