RTSC 400 - Slibemaskine FESTOOL - Gratis brugsanvisning og manual

Produkttype	Trådløs excentrisk orbitalpudser
Mærke	Festool
Model	RTSC 400
Artikelnummer	574822
Strømforsyning	Li-Ion batteri 18 V (BP-serie)
Platens dimension	80 mm (diam.)
Tomgangshastighed	4000 – 11000 o/min
Oscillationsslag	2,0 mm
Vægt (uden batteri)	1,2 kg
Mål (L × B × H)	200 × 120 × 150 mm
Lydtryksniveau	LpA = 72 dB(A)
Lydeffektniveau	LwA = 83 dB(A)
Vibrationsemissionsværdi (ah)	< 2,5 m/s²
Driftsmåde	Excentrisk orbital
Udsugningstilslutning	Diameter 27 mm (kompatibel med CTL)
Hastighedsregulator	Ja, med drejeknap
Pladebremse	Ja, elektronisk
Startfunktion	Med kontakt og spærre
Vedligeholdelse	Rensning af ventilationsåbninger, udskiftning af plade og filter
Sikkerhed	Automatisk stop ved overbelastning eller defekt batteri
Reservedele	Plader, slibemidler, filtre, batterier, opladere
Reparerbarhed	Autoriseret Festool service; originale reservedele tilgængelige
Garanti	3 år (under betingelser)
Fremstillingsland	Tyskland

Ofte stillede spørgsmål - RTSC 400 FESTOOL

Hvordan skifter jeg slibepladen på Festool RTSC 400?

For at skifte pladen skal du fjerne batteriet, derefter skrue den centrale skrue ud (mod uret) med den medfølgende unbrakonøgle. Fjern den gamle plade og sæt den nye på ved at justere hullerne. Spænd skruen godt til. Sørg for, at pladen er centreret korrekt før brug.

Hvilket batteri skal jeg bruge til RTSC 400?

RTSC 400 er kompatibel med Festool batterier fra BP 18 V-serien, som modellerne BP 18 Li 3,0 Ah, 4,0 Ah eller 5,2 Ah. Brug kun originale Festool-batterier for at sikre ydeevne og sikkerhed.

Hvordan justeres rotationshastigheden?

Hastigheden justeres via drejeknappen på toppen af enheden. Drej den for at vælge en hastighed mellem 4000 og 11000 o/min. Tilpas hastigheden efter materialet og slibetypen (grovslibning eller finslibning).

Hvordan renser jeg støvfilteret?

Filteret sidder i den indbyggede støvopsamler (hvis monteret) eller i den tilsluttede støvsuger. Til maskinens filter skal du åbne rummet, tage filteret ud og banke det for at fjerne støv. Vask ikke filteret; udskift det, hvis det er tilstoppet.

Hvad gør jeg, hvis pudseren ikke starter?

Kontroller først, at batteriet er opladet og korrekt indsat. Sørg for, at spærreknappen (hvis monteret) er deaktiveret. Hvis batteriindikatoren blinker, er batteriet muligvis defekt eller overophedet. Prøv et andet batteri. Hvis problemet fortsætter, kontakt Festool kundeservice.

Kan jeg bruge RTSC 400 på metal?

Ja, RTSC 400 egner sig til slibning af metal, forudsat at der bruges egnede slibemidler (f.eks. fint korn til stål). Indstil en moderat hastighed og brug effektiv udsugning for at undgå overophedning.

Hvordan monteres bælteholderen?

Bælteholderen (ekstraudstyr) monteres på siden af enheden med den medfølgende skrue. Vælg venstre eller højre side efter eget valg. Spænd skruen godt til. Clippen gør det muligt midlertidigt at hænge maskinen i dit bælte.

Hvilke slibemidler skal jeg bruge til finslibning af træ?

Til finslibning af træ skal du bruge Festool Granat eller Rubin slibeskiver med korn 120 til 240. Fastgør dem på pladen med Jetstream-systemet (sugehuller). Sørg for, at skiven er centreret korrekt.

Hvordan vedligeholder jeg batterikontakterne?

Batteriets og maskinens kontakter skal holdes rene. Brug en tør klud eller en lille børste til at fjerne støv og snavs. Brug ikke kemikalier. Rene kontakter sikrer god ledningsevne.

Hvor finder jeg reservedele til RTSC 400?

Originale reservedele (plader, filtre, kontakter osv.) fås hos Festools kundeservice eller på www.festool.fr. Brug artikelnummeret (574822) til at identificere kompatible dele.

BRUGSANVISNING RTSC 400 FESTOOL

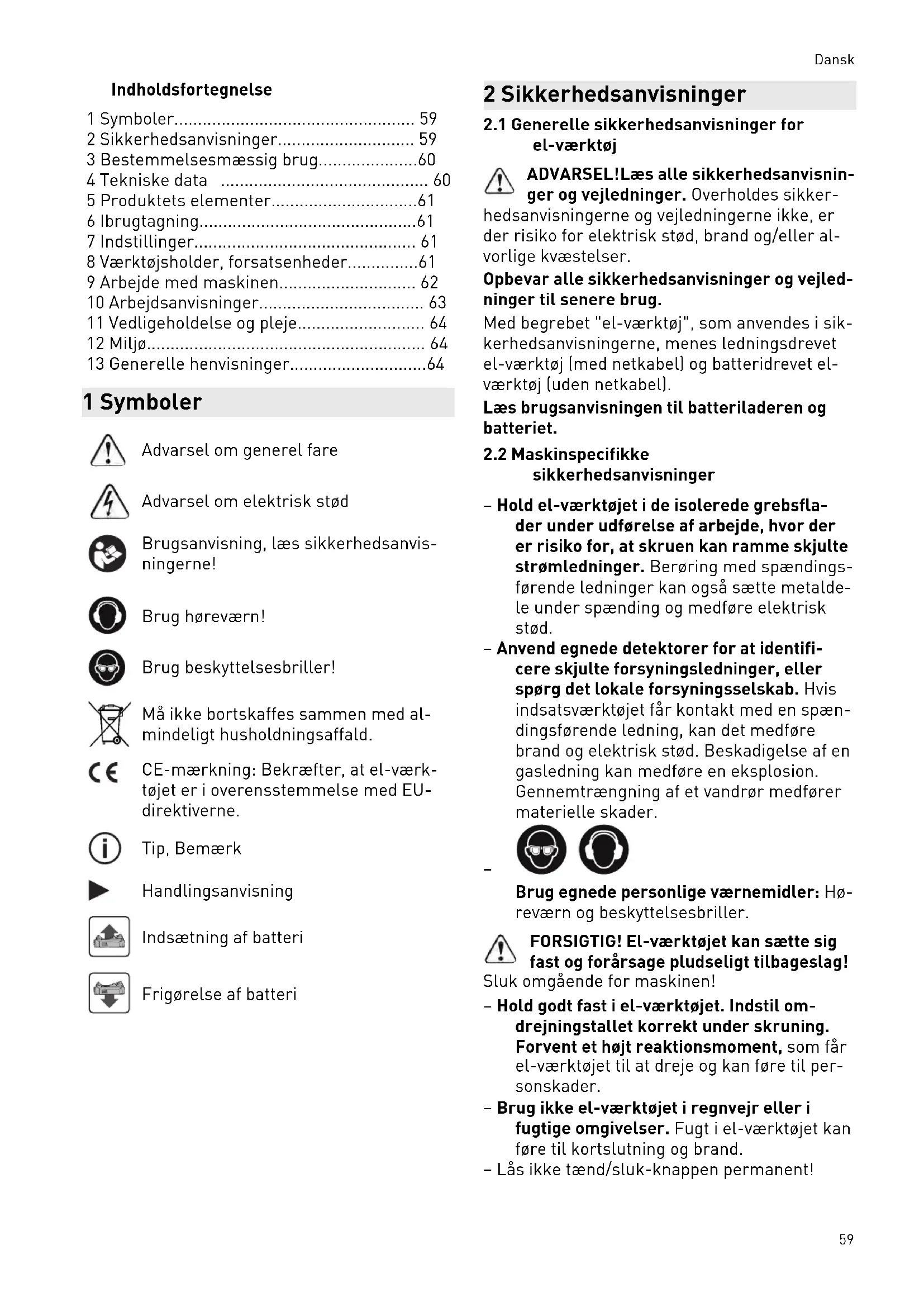

2 Sakerhetsanvisningar

1 Symboler. 59
2 Sikkerhedsanvisninger 59
3 Bestemmelsemaessig brug. 60
4 Tekniske data 60
5 Produktets elementer. 61
6 Ibrugtagning. 61
7 Indstillinger 61
8 Værktjøsholder, forsatsenheder. 61
9Arbejde med maskinen. 62
10Arbejdsanvisninger. 63
11Vedligeholdelseogpleje 64
12 Miljø 64
13 Generelle henisninger. 64

1 Symboler

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvis- ningerne!

Brug horeværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med al-mindeligt husholdningsaffald.

CE-maerkninq:Bekræfter,at el-værktøjet er i overensstemmelse med EU-direktiverne.

Tip, Bemaerk

Handlingsanvisning

Indsæting af batteri

Frigorelse af batteri

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktj

ADVARSEL!Læs alle sikkerhedsanvisninger og vegledninger. Overholds sikker-

hedsanvisningerne og vegledningerne/DD, er der risiko for elektrisk std, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere drug.

Med begrabet "el-værktøj", som anvendesi sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (eden netkabel).

Laes brugsanvisingen til batteriladeren og batteriet.

2.2 Maskspecifikke

sikkerhedsanvisninger

• Hold el-værktøjet i de isolerede grebsflader under udforelse af arbejde, hvor der er risiko for, at skruen kan ramme skjulte strømledninger. Berøring med spændingsførende ledninger kan øgså sætte metalde-le under spænding og medføre elektrisk stød.
• Anvend egnede detektorer for at identificere skjulte forsyningsledninger, ellersporg det lokale forsyningssselskab. Hvis indsatsværktoget farrkontakt med en spændingsforende ledning, kan det medfrole brand og elektrisk std. Beskadigelse af engasledning kan medfrole en eksplosion. Gennemtraengning af et vandrør medførermaterielle skader.

Brug egnede personlige værnemidler: Hø- reværn og beskyttelsenbriller.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

• Hold godt fast i el-værktøjet. Indstil om-drejningstallet korrekt under skruning. Forvent et høj reaktionsmoment, som fãr el-værktøjet til at dreje og kan.fore til personskader.
• Brug/DDel-vaerktjetiregnvejr ellirifugtige omgivelse.Fugti el-vaerktjet kanforetilkortslutningogbrand.
• Lås ikke tænd/sluk-knappen permanent!

Dansk

Ved at kombinere magasinforsats og gipspladeskruemaskine opstar en maskine, forhvilken sikkerhedsforskirfterne og -anvisningerne for gipspladeskruemaskinen gelder.
- Brug/DDs yer erderi er fra andre leverandr er til at drive akku-el-vaerktojt. Brug ikke ladere fra andre leverandr er til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

2.3 Emissionsværdier

Værdierne, som er beregnet i henhold til EN 62841, er typisk:

DWC 18-2500

Lydtrykniveau L PA = 67 dB(A)

Lydeffektniveau L WA=78 dB(A)

Usikkerhed K = 3 dB

DWC18-4500

Lydtrykniveauau L PA=72dB(A)

Lydeffektniveau L WA=83 dB(A)

Usikkerhed K = 3 dB

RSIGTIG

Stoj, der opstar ved arbejdet Beskadigelse af horelsen

Brug horeværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841:

DWC 18-2500 a_h ≤slant 2.5 m/s^2

De angivne emissionsværdier (vibration, stj)

bruges tilSAMmenligningafmaskiner,
- men kan ogsa bruges til en forelbig bedommelse af vibrations- og stjbelastninqen ved brug
- og repraesenterer de vigtigste anvendelsesformal for el-vaerktojet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anwendes og hvilken type emne, der bearbejdes.

Der skal tages hoge for den faktiske belastning i hele driftscyklussen.
Alt after den faktiske belastning skal der traeffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig drug

Gipspladeskruemaskinen er egnet til følgende skrueopgaver:

DWC 18-2500

-Gipsfiberplader paa metal-og traekonstruk-tioner med bandede skruer med fraesiber
- Spanplader/OSB på trækonstruktion med tra- og spanpladeskruer op til D 5 mm

DWC 18-4500

-Gipsplader pa metalprofilskinner (≤ 0,88 mm) med bandede skruer med fingevind
-Gipsplader pa metalprofilskinner ≤ 2,25 . mm) med bandede skruer med borespids
-Gipsplader pataekonstruktioner med bandede skruer med grovgevind

El-vaerktoget er egnet til brug sammen med Festool batterier fra seri en BP af samme spændingsklasse.

Brugeren hæfter for skader og uheld som følge af ukorrekt brug, herunder hø-så skader og slid som følge af kontinuerrustriel brug.

4 Tekniske data

Akku-gipsplodeskruemaskine DWC 18-2500 DWC 18-4500
Motorspænding 18 V 18 V
Omdrejninger i tomgang* 0-2500 o/min 0-4500 o/min
Drejningsmoment hård/blød	7/18 Nm	5/14 Nm
Værktøjsholder	1/4'' DIN 3126 / ISO 1173	1/4'' DIN 3126 / ISO 1173

Akku-gipspladeskruemaskine DWC 18-2500 DWC 18-4500
Maks. anvendelig skruelændge 55 mm 55 mm
Vægt iht. EPTA-procedure 01:2014 (med batteri og ma-gasinforsats)	2 kg
Vægt ut den batteri 1,2 kg
Vægt med dybdeanslag ut den batteri 1,3 kg
Vægt med magasinforsats ut den batteri 1,6 kg

• Omdrejningstal baseret på fuldt oplatet batteri.

Det viste eller beskrevne tilbehør er til dels ikke en del af leveringen.

De angivne illustrationer findes i tilleget til brugsanvisingen.

6 Ibrugtagning

6.1 Udskifting af batteri

Isaetning af batteri [2 A]

Udtagning af batteri [2 B]

Batteriet er umiddelbart klart til brug ved leveringen og kan til enhver tid lades op.

6.2 Udskifting af batteri

Isaeling af batteri [2 A]

Udtagning af batteri [2 B]

Batteriet er umiddelbart klart til brug ved leveringen og kan til enhver tid lades op.

Yderligere information om batteri og batterilader vindes i brugsanvisiningerne til batteriet og batteriladeren.

7 Indstillinger

FORSIGTIG

Risiko for personskader

• Indstillinger kan kun foretages, nar elværktøjet er slukket!

7.1 Andering af rotationsretning [1-3]

• Kontakt til venstre = højreløb
• Kontakt til højre = venstreløb

8 Værktøjsholder, forsatsenheder

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Fjern altid batteriet, forder arbejdes pa maskinen!

8.1 Bitholder

Med bitsholderen kan du hurtigt skifte bits.

RSIGTIG

Risiko for kvæstelser på grund af varmt og skarpt værktøj

• Brug/DDe sLoVe ellr defekte indsatsvarktojer.
  Brug beskytteseshandsker.

Montering af bitholder

Saat kontakten [1-4] pā positionen MAN.
Saat bitsholderen [3-2] i værktjsholderen [3-4], indtil den gar i indgrep.
- Sæt en bit [3-3] i holderen.
Anbring derefter dybdeanslaget pa gearhuset som beskrevet i kapitel.

Afmontering af bitholder

• Tag dybdeanslaget af som beskreveti kapitel.
• Tag bitsholderen ud af værktjsholderen ved at trække kraftigt i den.

8.2 Skift af bit

Ved udskifting af bits [1-6] kan du benyttedybdeanslaget [1-5].

Det gores ved at sætte dybdeanslaget mod bitten som vist på figur [3b].
Ved at vippe dybdeanslaget, sa det spender om bitten og trække samtidigt, kan bitten travaekkes af.
Sæt derefter den nye bit i bitsholderen.

9 Arbejde med maskinen

9.1 Taend/sluk [1-2]

i

Maskinen startes ikke alene ved at trykke på kontakten [1-2] - det skyldes ikke en defekt!

i

När der er skruet ind til den ønskededybde, frakobles maskinen automatisk!

Maskinen kan startes på forskellige måder:

a)

• Indstil maskinen til højreløb med hjre-/ venstre-kontakten [1-3].
  Saat omskifteren [1-4] pa positionen MAN.
• Maskinen startes ved at aktivere kontakten [1-2] og samtidig trykke på skruen med bitten.

Ved at trykke pa kontakten [1-2] kan omdrejningstallet ændres trinløst.

b]

• Indstil maskinen til højreløb med hjre-/ venstre-kontakten [1-3].
  Saat omskifteren [1-4] paa positionen AUTO.
• Maskinen startes ved at trykke pa skruen med bitten.

Det er ikke ndvendigt at trykke på kontakten [1-2]! Det maksimale omdrejningstal er indstillet automatisk.

cl

• Indstil maskinen til venstrelb med hjre-/ venstre-kontakten [1-3].
• Start maskinen med kontakten [1-2]. Omskifteren MAN/AUTO [1-4] er i en vilkårlig position.

Ved at trykke pa kontakten [1-2] kan omdrejningstallet ændres trinløst.

i

Gipspladeskruemaskinen körer i venstrelöb alene ved at trykke på kontakten [1-2].uden ogsa at trykke på bitten.

Dybdeanslaget skal derfor/DDKE tages af for at skrue skruer ud.

9.2 Dybdeanslag

Ved at dreje pa dybdeanslaget [1-5] kan skruedybden indstilles som vist pa figur [4]. Indstellingsnogagtigheden er ca. ± 0,1 mm.

Venstredrejning Skruen forsænkes dybere.

Hojredrejning Skruen forsænkes mindre dybt

Foretag en prøveskruning after dybdeindstillingen, og korriger derefter EVT. dybden.

Montering af dybdeanslag

Sæt dybdeanslaget [3-1] pá gearhuset [3-5].
Tryk derefter dybdeanslaget ind, indtil det gär hørbart i indgreb.

Afmontering af dybdeanslag

• Tag dybdeanslaget af gearhuset ved at trække kraftigt.

9.3 Stilladskrog og bæltecrips

Med bælteclipsen [5-1] kan maskinen hægtes pa arbejdstøjet midlertidigt - den kan monteres pa venstre eller hjre side med skruen [5-2] og er saledes egnet til bade hjre- og venstrehandede - se figur [5].

Maskinen er udstyret med en krog [6-1], der kan benyttes til at hænge maskinen op lejlig-hedsvis. Den kan monteres på hjre eller ven-stre side af huset med skruen [6-2] - se figur [6].

9.4 Magasinforsats

Ved hjælp af magasinforsatsen kan der arbejdes fortløbende, uden unødige pauser.

Montering af magasinforsats

• Tag dybdeanslaget [3-1] på bitsholderen [3-2] med bit af som beskrevet i kapitel 8.
  Saat omskifteren [1-4] p a positionen MAN.
  Saat den lange bit [7-1] i værktjsholderen [3-4], indtil den gar i indgrep.
  Anbring derefter magasinforsatsen pa gearhuset. Magasinforsatsen skal g a horbart i indgreb.
• Magasinforsatsen kan positioneres i 30^ -afstande.

Afmontering af magasinforsats

• Tag magasinforsatsen af gearhuset ved at trække kraftigt.

Indstilling af skruelengde

Ilaegning af skrueband

• Træk forst skruebändet [9-3] gennem den nederste magasinføring, og for det derefter ind i slædeføringen, indtil skruen gär i ind-greb i sin arbejdssposition.

Kontroller, at skruebandet sidder korrekt og sikkert ved at trække forsigtigt i det. Kontroller, om den forste skrue ligger i skrueaksen - se figur [9].

• Indstil den nodvendige skruedybde med ind-stillingshjulet [9-1].
• Ved drejning til højre bliver skruerne for-saenket dybere; ved drejning til venstre bliver skruerne forsønket mindre dybt. Den aktuelle indstilling kan aflæses på forvalgs-visningen [9-2]

När indstillingen er udført, skal du foretage en proveskruning og derefter om nødvendigt korrigere dybdeindstillingen med indstillingshjulet [9-1]. Hverændring af indstillingen svarert til en forskydning af anslaget pæ ± 0,1 mm.

Vi anbefaler at skrue i automatisk modus - se kapitel 9.1 b).

Udtagning af skruebandet

• Skruebändet tages ud ved ganske enkelt at trække det opad (figur [10] Eller ved at aktivere transportarmen og samtidig trække skruebändet nedad (figur [10]

10 Arbejdsanvisninger

• Magasinforsatsen må ikke holdes i nærheden af dybdeanslaget!
• Hver skruning skal gores helt færdig. Hvis skruningen eller udøvelsen af tryk mod skruen afbrydes, mens der skrues, kan det forårsage funktionsfejl ved maskinen.
• Skruebandene mx kun udskiftes, mens maskinen er standset.
• Anvend under ingen omstændigheder magasinforsatsen på,anden måde end beskrevet i dette betjeningsvejledning.
• Anvend udelukkende originale skruebits.
• Anvend udelukkende originalt bändede skruer.

• Opbevar altid skruebändene i deres originaire emballage.

• Arbejd altoi en ret vinkel mod pladen, der fastgores.

10.1 Vedligeholdelse af magasinforsatsen

Magasinforsatsen er i princippet vedligeholdelsesfri. Efter langvarig brug anbefales det at rengore den med trykluft.

Magasinforsatsen mä smøres i området ved slædeføringen - se figur [11b].

Magasinforsatsen kan adskilles med henblick pa rengoring som beskrevet i de folgende punkter. Inden rengoringen skal skruebandet tages ud af magasinet pa den made, der er beskrevet i kapitel afsnittet .

Tag magasinforsatsen af gipspladeskruemaskinen.

Sladeafmontering

Tryk dybdeanslaget [8-2] ind i huset, indtil laseknappen [11-1] befinder sig pa hjde med markeringen for sledeafmontering [11-2] - se figur [11a].
Tryk pa laseknappen [11-1], og træk samti-dig slæden ud af magasinet - se figur [11b].
Tryk på knappen [8-1], og løsn samtidig dybdeanslaget - se figur [11c].

Afmontering af transportarmen

Tryk på knappen [12-1], og skub den samti-dig i pilens retning - se figur [12a].
- Tag den frigjorte knap [12-1] (figur [12b]) ud af slæden (figur [12c]) sammen med transportarmen [12-2] og fjederen [12-3].
Rengör de enkelte dele; udskift defekte ell er slide dele, og monter dem derefter i omvendt rækkefolge.

Nar transportarmen monteres i sledenigen, skal du sorge for, at fjederen [12-3] i transportarmen sidder korrekt. En forkert montering kan forstyrre skruebandtransporten.

• Maskinen er overophedet.

• After afkøling kan maskinen tages i brugigen.

peep peep peep

-Li-ion-batteriet er overophedet eller defekt.
Lad batteriet afkole, og kontroller dets Funktionsevne med batteriladeren.

11 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Tag altid batteriet ud af el-værktøjet for vedligeholdelses- og servicearbejde.
  Vedligeholdses- og reparationsarbejde, der kræver, at motorhuset abnes, ma kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation ma kun udfores af producenten eller servicevarksteder. Narmeste adresse findes pa: www.festool.dk/service

Brug kun originale Festool-reservedele! Artikelnr. vindes pa: www.festool.dk/service

For at sikre luftcirkulationen skal koleluftabningerne i motorhuset altid holds frie og rene. Hold kontakterne pa el-værktoget, batteriladeren og batteriet rene.

12 Miljo

Maskinen ma ikke bortskaffes med al-mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes

miljømaessigt korrekt pa en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Kun EU: Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse i national ret skal gammadelt el-værktog indsamles separat og afleveres til miljovenlig genvinding.

Informationer om REACH: www.festool.com/ reach

13 Generelle henvisninger

13.1 Bluetooth®

Ordmærket Bluetooth® og logoerne er registre-rede varemærker tilhorende Bluetooth SIG, Inc. og anwendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licenses.

Innholdsfortegnelse

nen og anvisingene ikke folges, kan det före til elektrisk støt, brann og/eller alvorlige personskader.

Det tilbehoret som er avbildet aller beskrevet, folger ikke ndvendigvis med.

Ved følgende driftstilstander avgis det akustiske varselssignaler og maskinen slås av:

peep -

• Batteriet er tomt aller maskinen er overbelastet.
  Bytt batteri.
• Reduser belastningen pã maskinen.

peep peep —

-Li-ion-batteriet er overopphetet ell der fekt.
Bruk laderen til a kontrollere om batteriet fungerer som det skal när det er avkjolt.
