РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KM 9060 R G Kärcher

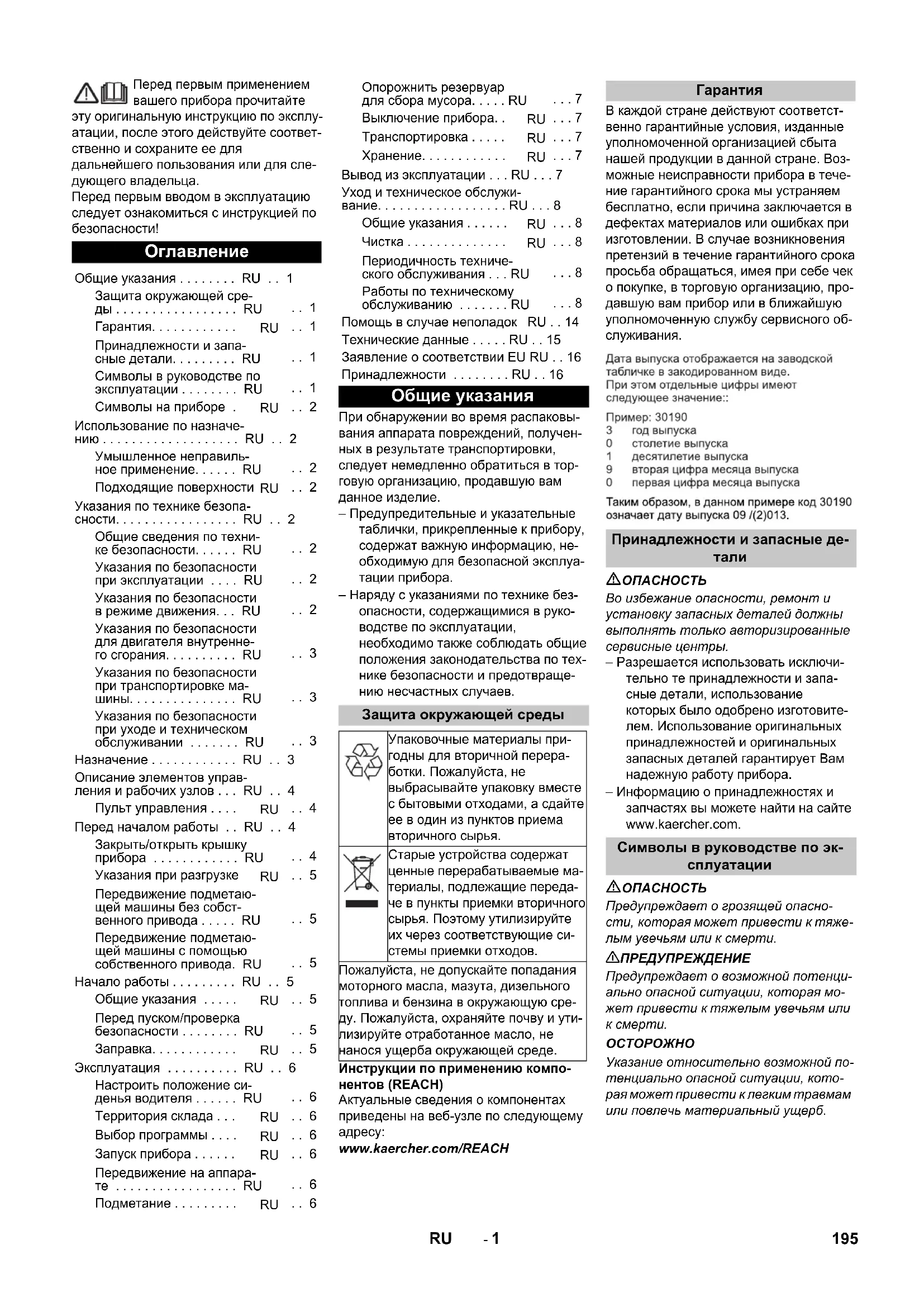

www.kaercher.com/REACH В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания.

Во избежание опасности, ремонт и установку запасных деталей должны выполнять только авторизированные сервисные центры. – Разрешается использовать исключи- тельно те принадлежности и запа- сные детали, использование которых было одобрено изготовите- лем. Использование оригинальных принадлежностей и оригинальных запасных деталей гарантирует Вам надежную работу прибора. – Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Предупреждает о грозящей опасно- сти, которая может привести к тяже- лым увечьям или к смерти. 몇 ПРЕДУПРЕЖДЕНИЕ Предупреждает о возможной потенци- ально опасной ситуации, которая мо- жет привести к тяжелым увечьям или

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к легким травмам или повлечь материальный ущерб.

Общие указания . . . . . . . . RU . . 1 Защита окружающей сре- ды . . . . . . . . . . . . . . . . . RU

Принадлежности и запа- сные детали. . . . . . . . . RU

Символы в руководстве по эксплуатации . . . . . . . . RU

Символы на приборе .

Использование по назначе- нию . . . . . . . . . . . . . . . . . . . RU . . 2 Умышленное неправиль- ное применение. . . . . . RU

Подходящие поверхности

Указания по технике безопа- сности. . . . . . . . . . . . . . . . . RU . . 2 Общие сведения по техни- ке безопасности. . . . . . RU

Указания по безопасности при эксплуатации . . . . RU

Указания по безопасности в режиме движения. . . RU

Указания по безопасности для двигателя внутренне- го сгорания. . . . . . . . . . RU

Указания по безопасности при транспортировке ма- шины. . . . . . . . . . . . . . . RU

Указания по безопасности при уходе и техническом обслуживании . . . . . . . RU

Назначение . . . . . . . . . . . . RU . . 3 Описание элементов управ- ления и рабочих узлов . . . RU . . 4 Пульт управления . . . .

Перед началом работы . . RU . . 4 Закрыть/открыть крышку прибора . . . . . . . . . . . . RU

Указания при разгрузке

Передвижение подметаю- щей машины без собст- венного привода . . . . . RU

Передвижение подметаю- щей машины с помощью собственного привода. RU

Начало работы . . . . . . . . . RU . . 5 Общие указания . . . . .

Перед пуском/проверка безопасности . . . . . . . . RU

Эксплуатация . . . . . . . . . . RU . . 6 Настроить положение си- денья водителя . . . . . . RU

Территория склада . . .

Выбор программы . . . .

Передвижение на аппара- те . . . . . . . . . . . . . . . . . RU

Подметание . . . . . . . . .

Опорожнить резервуар для сбора мусора. . . . . RU

Выключение прибора. .

Транспортировка . . . . .

Хранение. . . . . . . . . . . .

Вывод из эксплуатации . . . RU . . . 7 Уход и техническое обслужи- вание. . . . . . . . . . . . . . . . . . RU . . . 8 Общие указания . . . . . .

Периодичность техниче- ского обслуживания . . . RU

Работы по техническому обслуживанию . . . . . . . RU

• Помощь в случае неполадок RU Технические данные p. 14
• RU p. 15
• Заявление о соответствии ЕU RU Принадлежности p. 16
• RU Общие указания Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбрасывайте упаковку вместе с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья. Старые устройства содержат ценные перерабатываемые ма- териалы, подлежащие переда- че в пункты приемки вторичного сырья. Поэтому утилизируйте их через соответствующие си- стемы приемки отходов. Пожалуйста, не допускайте попадания моторного масла, мазута, дизельного топлива и бензина в окружающую сре- ду. Пожалуйста, охраняйте почву и ути- лизируйте отработанное масло, не нанося ущерба окружающей среде. p. 16

Принадлежности и запасные де-

Символы в руководстве по эк-

195RU- 2 Используйте эту подметающую машину исключительно в соответствии с указа- ниями данного руководства по эксплуа-

– Данная подметающая машина пред- назначена для подметания загряз- ненных поверхностей под открытым

– Прибор не предназначен для обще- ственного уличного движения. – Любой другой вид использования прибора считается использованием не по назначению. Изготовитель при- бора не несет ответственности за вред, причиненный вследствие тако- го использования. Ответственность за подобное использование несет только пользователь. – Эксплуатация устройства в закрытых помещениях запрещается. – Запрещается вносить изменения в

– Прибор предназначен только для ра- боты на поверхностях, указанных в данном руководстве по эксплуата-

– Прибор может передвигаться только по поверхностям, допущенным руко- водством предприятия или их пред- ставителем для использования подметательных машин. – В качестве общего положения дейст- вует следующее правило: не допу- скать соприкосновения прибора с легковоспламеняющимися вещест- вами (опасность взрыва/пожара). – Никогда не выполняйте подметания/ всасывания прибором взрывоопа- сных жидкостей, горючих газов, а также концентрированных кислот и растворителей! – Запрещается уборка/всасывание ре- активной металлической пыли (на- пример, алюминия, магния, цинка) в соединении с сильными щелочными или кислотными моющими средства- ми. Это может привести к возникно- вению взрывоопасных газов. – Прибор не приспособлен для смета- ния опасных для здоровья веществ. – Не допускать подметания/всасыва- ния прибором горящих или тлеющих

– Запрещено находиться в опасной зо- не. Эксплуатация прибора во взры- воопасных зонах запрещается. – Не разрешается брать с собой со- провождающих лиц. – Запрещается двигать/тащить или транспортировать предметы с помо- щью данного устройства.

– Промышленные полы – Сплошной (наливной) пол

– Брусчатка – Перед началом работы аппарат и рабочие приспособления следует проверить на их надлежащее со- стояние и их соответствие требо- ваниям безопасности. Если состояние прибора не является безупречным, использовать его не разрешается. – При использовании устройства

опасных зонах (например, на авто- заправочных станциях) следует со- блюдать соответствующие правила техники безопасности. Эк- сплуатация устройства во взрыво- опасных зонах запрещается. – Обслуживающее лицо обязано ис- пользовать прибор в соответст- вии с назначением. Обслуживающее лицо должнл учитывать местные особенности и при работе с прибо- ром следить за третьими лицами, находящимися поблизости, особен-

– Перед началом работы оператор должен убедиться в том, что все предохранительные устройства находятся на месте и работают должным образом. – Оператор устройства несет от- ветственность за возникновение несчастных случаев с участием других людей или имущества. – Следить за тем, чтобы оператор носил плотно прилегающую одеж-

Носить прочную обувь и избе- гать ношения свободной одежды. – Перед началом движения проверить мертвую зону (например, на нали- чие детей). Обеспечить достаточ-

– Запрещается оставлять без при- смотра прибор с работающим дви- гателем. Обслуживающему персоналу разрешается покидать прибор только после того, как дви- гатель будет остановлен, прибор будет защищен от случайного пе- ремещения и ключ зажигания будет

– Работать с прибором разрешается исключительно лицам, которые прошли инструктаж по эксплуата- ции или подтвердили свою квалифи- кацию по обслуживанию и на которых возложено использование

– Данный прибор не предназначен для использования людьми (включая де- тей) с ограниченными физически- ми, сенсорными или умственными способностями или с отсутствием опыта и/или отсутствием знаний, за исключением случаев, когда за ними следит ответственное за безопасность лицо или они получа- ют от него указания по примене- нию прибора. – Необходимо следить за детьми, чтобы они не играли с прибором.

Опасность получения травм! Опасность опрокидывания прибора на слишком крутых склонах. – В направлении движения допускает- ся езда только по подъемам и укло- нам до 18%. Опасность опрокидывания на неста- бильном грунте. – Разрешается перемещать прибор только по прочному основанию. Опасность опрокидывания прибора при большом боковом уклоне. – В направлениях, поперечных к на-

движения, допускается передвижение аппарата только по склонам до макс. 18%. Символы на приборе Опасность ожогов о горячие поверхности! Не сметать горящие или тлеющие предметы, напри- мер, такие как сигареты, спички и тому подобное. Опасность защемления и пореза о ремень, боковые метлы, резервуар, крышку

Запрещается закрывать входные отверстия для воз- духа за сиденьем водителя. Не разрешается класть предметы рядом или за си- деньем водителя

Давление воздуха в шине Точки подъема для домкра-

Устойчивое место крепле-

Заслонка для чистки в су- хом/влажном режиме Использование по назначе-

Умышленное неправильное при-

Подходящие поверхности Указания по технике безопа-

Общие сведения по технике без-

Указания по безопасности при эк-

Указания по безопасности в режи- ме движения 196 RU- 3

Опасность получения травм! – Пожалуйста, соблюдайте особые указания по технике безопасности в руководстве по эксплуатации для приборов с бензиновым двигате-

– Нельзя закрывать выхлопное от-

– Не наклоняйтесь к выхлопному от- верстию и не прикасайтесь к нему (опасность получение ожогов). – Не прикасайтесь и не беритесь за приводной двигатель (опасность получение ожогов). – При работе прибора в помещениях следует обеспечивать достаточ- ную вентиляцию и отвод выхлоп- ных газов (опасность отравления). – Выхлопные газы ядовиты и вредны для здоровья, их запрещено вды-

– После выключения двигатель вра- щается еще 3 - 4 секунды по инер- ции. В это время следует оставаться вне зоны привода.

При транспортировке прибора мо- тор необходимо остановить и над- ежно закрепить прибор. – Перед очисткой и проведением тех- нического обслуживания, замены де- талей или настройки на другие функции устройство следует вы- ключить и вынуть ключ зажигания. – При проведении работ с электриче- ской установкой необходимо отсое- динить аккумуляторную батарею. – Не разрешается чистить прибор из водяного шланга или струей воды под высоким давлением (опасность короткого замыкания и других по- вреждений). – Проведением ремонтных работ разрешается заниматься только авторизованным сервисным цен- трам, или специалистами в этой сфере, которые ознакомлены с со- ответствующими предписаниями правил техники безопасности. – Учитывать проверку на предмет безопасности в соответствии с действующими местными предпи- саниями для передвижных приборов, используемых в промышленности. – Работать с устройством следует всегда только в соответствующих защитных рукавицах. Подметающая машина работает по принципу набрасывания. – Боковые щетки (3) подметают углы и края подметаемой поверхности и до- ставляют мусор в зону работы под- метающего вала. – Вращающийся подметающий вал (4) направляет мусор напрямую в резер- вуар для сбора мусора (5). – Пыль, поднятая в резервуаре, отде- ляется фильтром пыли (2), а отфиль- трованный чистый воздух откачивается всасывающим венти- лятором (1). Указания по безопасности для двигателя внутреннего сгорания Указания по безопасности при транспортировке машины Указания по безопасности при уходе и техническом обслужива-

197RU- 4 1 Панель управления 2 Рулевое колесо 3 Рычаг регулировки сиденья 4 Сиденье (с контактным переключа- телем сиденья) 5 Территория склада 6 Опорная направляющая для базы 7 Крышка прибора 8 Бензиновый мотор 9 Топливный бак 10 Индикация топливного бака 11 Выключатель 12 Заднее колесо 13 Резервуар для сбора мусора (с обе- их сторон). 14 Входное отверстие подметающего

15 Передняя уплотнительная планка 16 Боковая уплотнительная планка 17 Задняя уплотнительная планка 18 Подметающий вал 19 Левая боковая щетка (поставляется по желанию) 20 Педаль подъема/опускания заслонки для крупных частиц грязи 21 Переднее колесо 22 Правая боковая щетка 23 Ходовая педаль 24 Заслонка для чистки в сухом/влаж-

25 Предохранители (за передней пане-

26 Пылевой фильтр 27 Необслуживаемые аккумуляторы 1 Переключатель программ 2 Счетчик рабочих часов 3 Чистка фильтра 4 Звуковой сигнал 5 Замок зажигания 6 Дроссель (холодный запуск)

Опасность защемления при закрытии крышки прибора. Поэтому медленно опускайте крышку прибора. Перед вводом в эксплуатацию, проведе- нием технического обслуживания или регулировки следует открыть капот устройства. Выдвинуть вперед капот устройства и сложить вместе со спинкой сиде-

Предохранительная лента удержи- вает капот устройства в заднем по-

Описание элементов управления и рабочих узлов Пульт управления Перед началом работы Закрыть/открыть крышку прибо-

Опасность для здоровья, опасность повреждения! При погрузке следует обратить вни- мание на вес устройства. Для выгрузки аппарата использование погрузчиков не допускается, так как в противном случае аппарат может по- лучить повреждение. При погрузке устройства использо- вать соответствующие сходни или

Если устройство поставляется на поддоне, необходимо соорудить из приложенных досок рампу для съе-

Для выгрузки прибора следует осущест- вить следующие действия: Разрезать упаковочную ленту из искусственного материала и снять

Подключить аккумулятор (см. главу "Уход и техническое обслуживание"). Снять крепления стяжными хомута- ми в точках крепления. Четыре обозначенные донные доски поддона закреплены винтами. Дан- ные доски следует отвинтить. Положить доски на край поддона. При этом доски расположить так, чтобы они лежали перед колесами прибора. Закрепить доски с помо- щью винтов. Для подпорки подложить под рампу балки, находящиеся в упаковке. Снимите деревянные колодки, пред- назначенные для стопорения колес и подложите их под рампу. Свезти устройство через созданную рампу с поддона. Прибор можно перемещать двумя спо-

(1) передвигать прибор (см. "Движение подметающей машины без собственно- го привода") (2) ехать на машине (см. "Движение под- метающей машины с собственным при-

Опасность получения травм! Перед установкой свободного хода следует принять меры против произвольного качения аппарата. – Привод движения отключен. – Тормоза больше не действуют.

Опасность повреждения гидростати- ческого привода оси! Подметающую машину разрешается перемещать только медленно и на ко- роткие расстояния. Открыть крышку устройства. Позиция рычага свободного хода ввер- ху - устройство может перемещать-

Зафиксировать рычаг свободного хода в верхнем положении. Указание: Во избежание защелкива- ния рычага свободного хода слегка передвинуть прибор вперед и назад. После перемещения устройства ры- чаг свободного хода следует зафик- сировать в нижнем положении. Закройте крышку прибора. Открыть крышку устройства. Нижнее положение рычага свободного хода - устройство готово к перемеще-

Зафиксировать рычаг свободного хода в нижнем положении. Закройте крышку прибора. Указание: Прибор оснащен автоматиче- ским стояночным тормозом, который ак- тивизируется после остановки двигателя и при оставлении сидений. Поставить подметающую машину на ровной поверхности. Вытянуть ключ зажигания. Проверить уровень масла в двигателе. Проверить уровень топлива в резер- вуаре с помощью указателя уровня

Проверить уровень заполнения ма- сла для гидравлических систем Проверить боковые щетки. Проверить подметающий вал на из- нос и наличие намотавшихся лент. Опорожнить резервуар для сбора

Проверить давление в шинах. Проверить функционирование кон- тактного выключателя сидения. Проверить, находится ли выключа- тель на двигателе внутреннего сго- рания в положении „ON“. Указание: Описание см. в главе "Уход и техническое обслуживание".

Опасность взрыва! – Заправлять только при заглушен- ном моторе. – Разрешается использовать только топливо, указанное в руководстве по эксплуатации. – Заправка машины в закрытых поме- щениях не допускается. – Запрещается курение и разведение открытого огня. – Следите за тем, чтобы топливо не попадало на горячие поверхности. 1 Замок бака 2 Индикация топливного бака 3 Топливный кран Выключить двигатель. Открыть крышку устройства. Проверить уровень топлива с помо- щью указателя уровня топлива. Кра- сная область обозначает уровень

Указания при разгрузке Порожний вес (транспортный

• С установленным монтажным ком- плектом вес устройства, соответствен- но, становится еще более значительным. Передвижение подметающей ма- шины без собственного привода Передвижение подметающей ма- шины с помощью собственного

Начало работы Общие указания Перед пуском/проверка безопа-

Работы по техническому обслужива-

199RU- 6 Открыть крышку бака. Использовать воронку с фильтром. Залить неэтилированный бензин "Normal" (соответствует прибл. А92). Заполнить резервуар при опорожне- нии прибл. на 5 литров. Вытереть пролившееся топливо, вы- тянуть воронку и закрыть крышку бака. Закройте крышку прибора.

Опасность повреждения привода! Перед каждым перемещением следует убе- диться в том, что рычаг свободного хода находится в нижнем положении.

Запрещается закрывать входные отвер- стия для воздуха за сиденьем водителя. Не разрешается класть предметы ря- дом или за сиденьем водителя. Задвинуть вовнутрь рычаг регули- ровки сиденья. Передвинуть сиденье, отпустить ры- чаг и дать ему зафиксироваться.

Перемещением сиденья вперед/на- зад проверить его фиксацию. Указание: Максимально допустимая за- грузка территории склада составляет 20 кг. Следить за тем, чтобы груз был над- ежно закреплен. 1 Движение Подъехать к месту работы. Подметающий вал и боковые щетки поднимаются. 2 Уборка подметающим валом Подметающий вал опускается. 3 Подметание с использованием под- метающего вала и боковых щеток Подметающий вал и боковые щетки опускаются. Указание: Аппарат оснащен контактным переключателем сиденья. При встава- нии с сиденья водителя аппарат отклю-

Указание: Если контактный переключа- тель сидения отключил прибор, повер- нуть ключ зажигания в положение "0", чтобы предотвратить разрядку аккуму-

Открыть крышку устройства. Проверить, находится ли выключа- тель на двигателе внутреннего сго- рания в положении „ON“. Открыть отверстие для подачи топлива. Закройте крышку прибора. Занять место в сиденье оператора. НЕ нажимать педали движения. Переставить переключатель про- грамм на ступень 1 (движение). Только в холодную или сырую пого- ду: Поднять дроссельный рычаг вверх. После того как двигатель за- работает, дроссельный рычаг снова нажать вниз. Повернуть ключ зажигания за преде- лы положения 1. После того как аппарат заработал, ключ зажигания отпустить. Указание: Не нажимать на стартер бо- лее 10 секунд. Перед повторным вклю- чением стартера подождать, как минимум, 10 секунд.

Педаль акселератора следует всегда нажимать осторожно и медленно. Не разрешается резко изменять направ- ление движения с заднего хода на пере- дний и наоборот. 1 Педаль "Передний ход" 2 Педаль "Задний ход" Плавно нажать на педаль акселера-

Опасность получения травм! При езде задним ходом не должна создаваться опасность для других лиц, при необхо- димомсти, их необходимо предупре-

Плавно нажать на педаль акселера-

– С помощью педалей движения воз- можно бесступенчатое регулирова- ние скорости движения. – Следует избегать резкого нажатия на педали, так как в этом случае гидрав- лическая система может получить повреждение. – При падении мощности во время преодоления подъема следует уменьшить нажатие на педаль дви-

При отпускании педали движения ап- парат автоматически тормозится и останавливается.

Не переезжать через предметы или незакрепленные препятствия и не сдвигать их. Через неподвижные препятствия вы- сотой до 5 см следует переезжать медленно и осторожно. Неподвижные препятствия высотой более 5 см следует преодолевать только с использованием подходя-

Опасность получения травм! При от- крытом клапане для крупных частиц грязи подметающий вал может отбра- сывать вперед камни и щебень. Не под- вергать опасности людей, животных или предметы.

Не допускать попадания в машину упа- ковочных лент, проволоки и т.д., так как это может привести к поврежде- нию подметающего механизма

Для предотвращения повреждения пола подметающая машина не должна работать, стоя на одном месте. Указание: Для достижения оптимально- го результата работы необходимо со- размерять скорость движения с местными условиями. Указание: Во время работы следует ре- гулярно удалять содержимое из резер- вуара для сбора мусора. Указание: При подметании поверхно- стей следует опускать только подметаю-

Указание: При чистке краев следует до- полнительно опускать боковые щетки. Переставить переключатель про- грамм на ступень 2. Подметающий вал опускается. Указание: Подметающий вал приводит- ся в движение автоматически. Эксплуатация Настроить положение сиденья

Территория склада Выбор программы Запуск прибора Открыть топливный кран. Включение прибора Передвижение на аппарате Передвижение вперед Передвижение назад

Преодоление препятствий

Уборка подметающим валом 200 RU- 7 Указание: Для заметания крупных пред- метов высотой до 50 мм, например, си- гаретных пачек, необходимо кратковременно приподнять клапан для крупных частиц грязи. Подъем заслонки для крупных частиц

Нажать вперед педаль заслонки для крупных частиц грязи и держать ее в нажатом положении. Для опускания заслонки следует пре- кратить отпустить педаль. Указание: Оптимальное качество уборки обеспечивается только при полностью опущенной заслонке для крупных частиц грязи. Переставить переключатель про- грамм на ступень 3. Опускаются бо- ковые щетки и подметающий вал. Указание: Подметающий вал и боко- вые щетки приводятся в движение автоматически. Закрыть клапан для чистки в сухом/ влажном режиме, Открыть клапан для чистки в сухом/ влажном режиме, Указание: Таким образом можно из- бежать засорение системы филь-

Открыть клапан для чистки в сухом/ влажном режиме, Указание: Таким образом фильтр за- щищен от воздействия влаги. Устройство оснащено системой автома- тической чистки фильтра. Время от времени проверять встро- енный фильтр для пыли на наличие загрязнений. Слишком загрязненный или неисправный фильтр следует за-

Указание: После остановки устройства следует подождать как минимум 1 мину- ту перед тем, как открыть или опорож- нить резервуар для сбора мусора. За это время пыль должна осесть. Слегка приподнять резервуар для сбора мусора и вынуть его. Опорожнить резервуар для сбора

Вдвинуть и защелкнуть резервуар для сбора мусора. Опорожнить противоположный ре- зервуар для сбора мусора. Указание: После выключения устройст- ва происходит автоматическая очистка фильтра. Подождите прибл. 2 минуты до того, как открыть капот устройства. Переставить переключатель про- грамм на ступень 1 (движение). Боко- вые щетки и подметающий вал поднимаются. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Открыть крышку устройства. Закрыть подачу топлива. Закройте крышку прибора.

Опасность получения травм и повре- ждений! При транспортировке следу- ет обратить внимание на вес устройства.

При погрузке устройства рычаг сво- бодного хода должен находиться в ни- жнем положении. Только в этом случае привод движения и стояночный тормоз готовы к работе. На подъемах и спу- сках устройство должно всегда дви- гаться с помощью собственного

Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Опорожнить бензобак. Зафиксировать аппарат, подложив под его колеса клинья. Закрепить аппарат натяжными рем- нями или канатами. При перевозке аппарата в транспор- тных средствах следует учитывать действующие местные государст- венные нормы, направленные на за- щиту от скольжения и опрокидывания. Указание: Соблюдать маркировку для зон крепления на раме подметающей машины (символы цепей). Для погрузки/ выгрузки прибор может передвигаться только на склонах до макс. 18%.

Опасность получения травм и повре- ждений! При хранении следует обра- тить внимание на вес устройства. Если подметающая машина не исполь- зуется в течение длительного времени, следует соблюдать следующие пункты: Полностью заправить топливный бак и закрыть топливный кран. Заменить моторное масло. Переставить переключатель про- грамм на ступень 1 (движение). Что- бы избежать повреждения щетины, поднять подметающий вал и боко-

Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Вывинтить свечи зажигания и залить в отверстия для свечей зажигания прибл. 3 см

масла. Несколько раз провернуть двигатель без свечей за- жигания. Установить свечи зажига-

Очистить подметающую машину снаружи и внутри. Поставить подметающую машину на ровной поверхности. Поставить аппарат в защищенном и сухом месте. Принять меры против непроизволь- ного качения подметающей машины. Отсоединить клеммы аккумулятор- ной батареи. Аккумулятор следует заряжать при- бл. каждые два месяца. Подметание с приподнятой заслон- кой для крупных частиц грязи Подметание с использованием боко-

Подметание сухого пола Подметание волокнистого и сухого мусора (например, сухой травы, соло-

Подметание влажного или мокрого

Опорожнить резервуар для сбора

Выключение прибора Закрыть топливный кран Транспортировка

Вывод из эксплуатации 201RU- 8 Перед очисткой и проведением тех- нического обслуживания, замены де- талей или настройки на другие функции устройство следует выклю- чить и вынуть ключ зажигания. При проведении работ с электриче- ской установкой необходимо отсое- динить аккумуляторную батарею. – Проведением ремонтных работ раз- решается заниматься только автори- зованным сервисным центрам, или специалистами в этой сфере, кото- рые ознакомлены с соответствующи- ми предписаниями правил техники безопасности. – Передвижные промышленные при- боры проходят проверку безопасно- сти согласно VDE 0701. – Используйте исключительно подме- тающие валы и боковые щетки, уста- новленные на приборе или указанные в руководстве по эксплуа- тации. Использование иных подме- тающих валов/боковых щеток небезопасно. – Аккумулятор, используемый в дан- ном устройстве, не требует техниче- ского обслуживания.

Опасность повреждения! Не разреша- ется чистить прибор из водяного шланга или струей воды под высоким давлением (опасность короткого за- мыкания и других повреждений). Использование агрессивных и полиро- вальных чистящих средств не допуска-

Опасность получения травм! Носить защитную маску против пыли и за- щитные очки. Открыть крышку устройства. Обдуть аппарат сжатым воздухом. Очистить аппарат, используя для этого влажную тряпку, пропитанную мягким щелочным раствором. Закройте крышку прибора. Очистить аппарат, используя для этого влажную тряпку, пропитанную мягким щелочным раствором. Соблюдать требования формуляра технического осмотра! Указание: Счетчик рабочих часов сообща- ет о моменте проведения обслуживания. Указание: Все работы по техническому обслуживанию со стороны клиента должны проводиться квалифицирован- ным специалистом. В случае необходи- мости в любой момент можно обратиться за помощью в специализи- рованную торговую организацию фирмы Kärcher. Указание: Описание см. в главе "Рабо- ты по техническому обслуживанию". Ежедневное техническое обслуживание: Проверить уровень масла в двигателе. Проверить давление в шинах. Проверить уровень заполнения ма- сла для гидравлических систем Проверить исправное состояние всех элементов управления. Проверить функционирование кон- тактного выключателя сидения. Еженедельное техническое обслужи-

Проверить герметичность системы подачи топлива. Проверить воздушный фильтр. Проверить легкость хода подвижных

Проверить установку и износ уплотни- тельных планок в зоне подметания. Проверить фильтр пыли и при необхо- димости очистить коробку фильтра. Каждые 100 часов работы: Замена масла в двигателе (первая замена масла производится через 20 часов работы). Проверить свечу зажигания. Проверить натяжение, изношенность и исправность приводных ремней (клино- вого ремня и круглого ремня). Очистить воздушный фильтр. Техническое обслуживание изнаши- вающихся частей: Заменить уплотнительные планки. Заменить подметающий вал. Заменить боковые щетки. Указание: Для сохранения права на га- рантийное обслуживание все работы по техническому и профилактическому об- служиванию и в течение гарантийного срока должны проводиться уполномо- ченной сервисной службой фирмы Kärcher в соответствии с брошюрой по техническому обслуживанию. Через 20 часов работы: Произвести первичную инспекцию. Каждые 100 часов работы: Работы по техническому обслужива- нию следует выполнять в соответст- вии с формуляром технического

Каждые 200 часов работы:

Работы по техническому обслужива- нию следует выполнять в соответст- вии с формуляром технического

Каждые 300 часов работы: Работы по техническому обслужива- нию следует выполнять в соответст- вии с формуляром технического

Опасность получения травм! После выключения двигатель враща- ется еще 3 - 4 секунды по инерции. В это время следует оставаться вне зоны привода. Опасность ожога! Перед проведением любых работ по техническому и профилактическому обслуживанию машина должна

Пожалуйста, не допускайте попадания моторного масла, мазута, дизельного топлива и бензина в окружающую сре- ду. Пожалуйста , охраняйте почву и утилизируйте отработанное масло, не нанося ущерба окружающей среде. Поставить подметающую машину на ровной поверхности. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Дать остыть устройству. Для проведения некоторых работ по техническому обслуживанию (например, для замены аккумулятора) необходимо предварительно снять задний кожух. Открыть крышку устройства. 1 Винты для всасывающего шланга с вентилятором 2 Винты для заднего кожуха Ослабить 2 винта на всасывающем шланге с вентилятором и отсоеди- нить всасывающий шланг. Ослабить все 6 винтов в левой, пра- вой и нижней части заднего кожуха. Закройте крышку прибора. Уход и техническое обслу-

Чистка аппарата изнутри Чистка аппарата снаружи Периодичность технического об-

Техническое обслуживание, осу- ществляемое клиентом Техническое обслуживание, осу- ществляемое сервисной службой Работы по техническому обслу-

Общие сведения по технике безопа-

Снять задний кожух 202 RU- 9 1 Задний кожух 2 Аккумулятор Откинуть назад задний кожух вместе со всасывающим шлангом с вентиля-

При монтаже заднего кожуха следует обратить внимание на то, чтобы стяжной ремень всегда располагал- ся поверх металлического уголка. При обращении с аккумуляторами сле- дует соблюдать следующие предупре- дительные указания:

Взрывоопасность! Не класть инстру- менты или подобные предметы на ак- кумулятор, т.е. конечные полюса и на соединители элементов.

Опасность получения травм! Кокогда не прикасаться ранами к свинцовым элементам. После работ с аккумуля- тором необходимо очистить руки.

Опасность возгорания и взрыва! – Запрещается курение и разведение открытого огня. – Помещение, в котором заряжаются аккумуляторы, должно хорошо прове- триваться, так как при зарядке вы- деляется легко взрывающийся газ.

Опасность получения химических ожогов! – При попадании брызг электролита в глаза или на кожу промыть боль- шим количеством чистой воды. – После этого незамедлительно обратиться к врачу. – Грязную одежду застирать. – Сменить одежду. Снять задний кожух. См. главу "Работы по техническому об- служиванию/Снятие заднего кожуха". Поставить аккумулятор в держатель аккумулятора. Указание: Соблюдать монтажное на- правление в зависимости от поляр-

Подключить полюсный зажим (кра- сный кабель) к полюсу (+). Подключить полюсный зажим к отри- цательному полюсу (-). Указание: Проверить, надежно ли защи- щает смазка полюса аккумулятора и за-

Опасность получения травм! При обра- щении с аккумуляторами соблюдать правила техники безопасности. Со- блюдать инструкцию по эксплуата- ции, изданную изготовителем зарядного прибора.

Заряжать аккумулятор только с помо- щью соответствующего зарядного устройства. Отсоединить клеммы аккумулятор- ной батареи. Соединить положительный провод (+) зарядного прибора с положитель- ным полюсом аккумулятора. Соединить отрицательный провод (-) зарядного прибора с отрицательным полюсом аккумулятора. Включить в сеть штепсельную вилку и включить зарядный прибор. Указание: После зарядки аккумулятора отсоединить зарядное устройство сна- чала от сети, затем от аккумулятора. Снять задний кожух. Отключить полюсный зажим от отри- цательного полюса (-). Отключить полюсный зажим от поло- жительного полюса (+). Вынуть аккумулятор из держателя. Использованные аккумуляторы сле- дует утилизировать согласно Дирек- тиве ЕС 91/ 157 EWG или соответствующим национальным нормам без ущерба для окружающей

Поставить подметающую машину на ровной поверхности. Подключить к вентилю шины прибор для проверки давления в шинах. Проверить давление в шинах, при необходимости, откорректировать

Сведения о допустимом уровне дав- ления в шинах см. в главе "Техниче- ские данные". Поставить подметающую машину на ровной поверхности. Вытянуть ключ зажигания. Проверить стабильность грунта. Принять меры против непроизволь- ного качения устройства. Поставить в соответствующей грузо- вой точке для переднего или заднего колеса домкрат. УВЕДОМЛЕНИЕ Использовать подходящий стандар- тный домкрат. Открутить колесные гайки подходя- щим инструментом прибл. на 1 обо-

Указания по технике безопасности по обращению с аккумуляторами Соблюдать указания на акку- муляторе, в инструкции по пользованию и руководстве по эксплуатации прибора! Носить защиту для глаз! Не допускать детей к элек- тролиту и аккумуляторам! Опасность взрыва! Запрещается разведение ог- ня, искрение, открытые источники света и курение! Опасность получения хими- ческих ожогов! Первая помощь! Предупредительная марки-

выбрасывать аккумуля- тор в мусорный контейнер! Установить аккумулятор и подклю-

Зарядка аккумулятора Вынуть аккумулятор Проверка давления в шинах Замена колес 203RU- 10 Заменить заднее колесо 1 Ось 2 Заднее колесо 3 Стопорная шайба 4 Стопорная шайба Слегка приподнять на подходящем месте резервуар для сбора мусора и вынуть его. С помощью домкрата приподнять ап-

Снять стопорную шайбу и стопорную

Снять колесо. Поручить выполнение ремонта неи- справного колеса в специализиро- ванном сервисе. Прижать колесо на мосту до упора. Установить стопорную шайбу и сто- порную пластину. С помощью домкрата опустить аппа-

Вдвинуть и защелкнуть резервуар для сбора мусора. Заменить переднее колесо 1 Переднее колесо 2 Гайка 3 Крепление С помощью домкрата приподнять ап-

Отпустить обе гайки на колесной оси на 1-2 оборота. Для откручивания может понадобиться фиксация с обратной стороны вторым гаечным

Снять колесо вместе с осью. Поручить выполнение ремонта неи- справного колеса в специализиро- ванном сервисе. Отремонтированное переднее коле- со с помощью оси и гайки прикрутить в месте крепления. С помощью домкрата опустить аппа-

Опасность ожогов о горячие поверхности! Дать двигателю остыть. Проверку уровня масла в двигателе осуществлять, самое раннее, через 5 минут после выключения двигателя. Открыть крышку устройства. 1 Шланг маслосливного отверстия 2 Указатель уровня масла Вывинтить указатель уровня масла. Вытереть указатель уровня масла и вставить его снова (не вкручивать). Еще раз вытащить указатель и про- верить уровень масла. – Уровень масла должен находиться между отметками "MIN" и "MAX". – Если уровень масла ниже отметки "MIN", долить масло. – Не заливать масло выше отметки „MAX". Залить масло для двигателя в патру- бок залива масла. Указание: Для заливки добавки в мо- торное масло следует применять изогнутую загрузочную воронку либо насос для замены масла 6.491-538. Вид масла указан в главе "Техниче- ские данные". Подождать, как минимум, 5 минут. Проверить уровень моторного масла с помощью указателя уровня масла.

Опасность ожогов горячим маслом. Дать двигателю остыть. Открыть крышку устройства. Подготовить маслосборник объемом не менее 1 л. Вывинтить запорный винт из шланга маслосливного отверстия и слить

Снова завинтить и затянуть запор-

Вывинтить указатель уровня масла. Залить масло для двигателя в патру- бок залива масла. Вид и количество масла указаны в главе "Технические данные". Подождать, как минимум, 5 минут. Проверить уровень масла в двигателе. Проверить уровень моторного масла с помощью указателя уровня масла. Передать отработанное масло в со- ответствующий пункт сбора.

Опасность ожогов о горячие поверхно-

Дать двигателю остыть. 1 Барашковая гайка 2 Корпус воздушного фильтра 3 Фильтровальная вставка Открутить барашковый винт. Снять корпус воздушного фильтра. Вынуть патрон фильтра. Очистить внутреннюю сторону кор- пуса воздушного фильтра. Очистить или заменить патрон филь-

Установить патрон фильтра. Установить корпус воздушного филь- тра и зафиксировать его барашковой

Опасность получения травм! Не отсо- единять наконечник свечи зажигания

1 Вакуумный трубопровод 2 Наконечник свечи зажигания 3 Корпус Вытянуть вакуумный трубопровод из

Отсоединить наконечник свечи зажи- гания, используя подходящий ин- струмент/плоскогубцы. Вывинтить и прочистить свечу зажи-

Завинтить очищенную или новую свечу зажигания. Подсоединить наконечник провода к свече зажигания. Снова вложить вакуумный трубопро- вод в корпус. Момент затяжки (Нм) 56 Nm Проверка уровня и доливка масла Замена моторного масла Замена воздушного фильтра Очистить или заменить свечу зажига-

Опасность ожогов о горячие поверхно-

Данная проверка должна осуществ- ляться только при разогретом двига-

Открыть крышку устройства. 1 Компенсационный бачок 2 Уровень масла МАКС 3 Уровень масла МИН Проверить уровень масла в компен- сационном бачке. Уровень топлива должен находиться между отметками „Макс“ и „Мин“ При отсутствии гидравлического масла: Снять крышку с компенсационного бач- ка и залить гидравлическое масло. Вид масла указан в главе "Техниче- ские данные". Закрыть крышку. Проверить давление в шинах. Приподнять боковые щетки. Поставить подметающую машину на ровный гладкий пол, покрытый види- мым слоем пыли или мела. Опустить боковые щетки и дать им повращаться в течение некоторого

Приподнять боковые щетки. Дать аппарату задний ход. Поставить подметающую машину на ровной поверхности. Проверить плоскость подметания. Ширина профиля подметания долж- на составлять от 40 до 50 мм. Указание: Благодаря плавающему кре- плению боковой щетки уровень плоско- сти подметания корректируется автоматически по мере износа щетины. При слишком сильном износе боковые щетки следует заменить. Поставить подметающую машину на ровной поверхности. Переставить переключатель про- грамм на ступень 1 (движение). Боко- вые щетки приподнимаются. Пусковой переключатель повернуть в позицию "0" и вытащить ключ из за-

1 Боковая щетка 2 Барашковый винт (крепление) Вывернуть барашковый винт на ни- жней стороне и снять боковую щетку движением вниз. При необходимости очистить кре-

Установить новую боковую щетку (со- блюдать правильность крепления) и закрепить барашковым винтом. Поставить подметающую машину на ровной поверхности. Переставить переключатель про- грамм на ступень 1 (движение). Под- метающий вал приподнимается.

Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Закрепить аппарат от непроизволь- ного качения, подложив под него

Удалить с подметающего вала намо- тавшиеся ленты и веревки. Указание: Благодаря плавающему кре- плению подметающего вала уровень плоскости подметания корректируется автоматически по мере износа щетины. При слишком сильном износе подмета- ющий вал следует заменить. Переставить переключатель про- грамм на ступень 1 (движение). Под- метающий вал и боковые щетки поднимаются. Поставить подметающую машину на ровный гладкий пол, покрытый види- мым слоем пыли или мела. Опустить подметающий вал и дать ему повращаться в течение некото- рого времени. Поднять подметающий вал. Нажать на педаль для подъема за- слонки для крупных частиц грязи и держать педаль нажатой. Дать аппарату задний ход. Проверить плоскость подметания. Профиль подметания имеет вид рав- номерного прямоугольника шириной от 50 до 70 мм. Замена становится необходимой, если вследствие износа щеток результат каче- ство подметания заметно ухудшается. Поставить подметающую машину на ровной поверхности. Переставить переключатель про- грамм на ступень 1 (движение). Под- метающий вал приподнимается. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Закрепить аппарат от непроизволь- ного качения, подложив под него

Слегка приподнять с левой стороны резервуар для сбора мусора и вы-

1 Винт 2 Боковая обшивка Ослабить крепежный винт на левой боковой панели. Снять боковую панель. 1 Пружина Отцепить натяжные пружины. Проверить уровень и долить масло для гидравлических систем Проверить плоскость подметания для боковых щеток Замена боковых щеток Проверка подметающего вала Проверить плоскость подметания для подметающего вала, Замена подметающего вала 205RU- 12 1 Крепежный винт мембранного меха- низма вакуумного регулятора 2 Крепежная гайка заслонки для круп- ных частиц грязи. 3 Винт балансира подметающего вала Вывинтить крепежный винт мем- бранного механизма вакуумного ре- гулятора и отпустить рычаг. Вывинтить крепежную гайку заслонки для крупных частиц грязи и вынуть ее. Вывинтить винты балансира подме- тающего вала. 1 Крышка 2 Метущий вал Переместить влево заслонку подме- тающего вала и снять ее. Вынуть подметающий вал. Поместить новый подметающий вал в коробку подметающего вала и на- деть его на цапфу привода. Указание: При установке нового под- метающего вала следить за положе- нием щетины. Расположение подметающего вала при установке по направлению движения Установить заслонку подметающего

Установить крепежные винты и гай-

Вставить натяжные пружины. Закрепить боковую панель. Вставить и защелкнуть мусорные баки по обоим сторонам. Поставить подметающую машину на ровной поверхности. Переставить переключатель про- грамм на ступень 1 (движение). Под- метающий вал приподнимается. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка. Закрепить аппарат от непроизвольно- го качения, подложив под него клин. Слегка приподнять с обоих сторон резервуар для сбора мусора и вы-

Ослабить крепежные винты боковых панелей с обеих сторон. Снять боковые панели. Передняя уплотнительная планка Несколько ослабить крепежные гай- ки передней уплотнительной планки (1), для замены - вывинтить. Прикрепить новую уплотнительную планку, не затягивая пока гайки. Откорректировать уплотнительную

Расстояние уплотнительной планки до пола установить так, чтобы при пробеге по инерции в 10 - 15 мм она откидывалась назад. Затянуть гайки. Резиновая планка При износе планку необходимо заме-

Отвинтить крепежные гайки резино- вой планки (2). Установить новую резиновую планку.

Задняя уплотнительная планка Расстояние уплотнительной планки до пола установить так, чтобы при пробеге по инерции она отклонялась назад на 5 - 10 мм. При износе планку необходимо заме-

Отвинтить крепежные гайки задней уплотнительной планки (3). Установить новую уплотнительную

Боковые уплотнительные планки Несколько ослабить крепежные гай- ки боковой уплотнительной планки, для замены - вывинтить. Прикрепить новую уплотнительную планку, не затягивая пока гайки. Для настройки расстояния до пола использовать подкладки толщиной 1 - 3 мм. Откорректировать уплотнительную

Затянуть гайки. Закрепить боковые панели. Вставить и защелкнуть мусорные баки по обоим сторонам. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность для здоровья! До начала замены пылевого филь- тра удалить содержимое из резер- вуара для сбора мусора. При работе с фильтровальной установкой но- сить маску для защиты от пыли. Соблюдайте предписания по техни- ке безопасности в отношении обра- щения с мелкой пылью. Пусковой переключатель повернуть в позицию "0" и вытащить ключ из за-

Нажать на кнопку аварийного выклю-

Открыть крышку устройства. Открутить винты. Нажать вверх крепление фильтра и

Вынуть пластинчатый фильтр. Вставить новый фильтр. Со стороны привода дать возмож- ность захватному устройству зафик- сироваться в отверстиях. Вставить крепление фильтра и на-

Затянуть винты. Указание: При установке нового филь- тра следить за тем, чтобы пластины не были повреждены. Установка и замена уплотнительных

Замена пылевого фильтра 206 RU- 13 Вынуть прокладку фильтровальной коробки из канавки в крышке аппарата. Вставить новую прокладку. Время от времени проверять шланг на всасывающем вентиляторе на герметичность и плотность посадки. Ключ зажигания повернуть в пози- цию "0" и вытащить его из замка.

После выключения двигатель враща- ется еще 3 - 4 секунды по инерции. В это время следует оставаться вне зоны привода. Открыть крышку устройства. Клиновой ремень привода оси (1) и кли- новой ремень всасывающего вентиля- тора (2) Проверить натяжение, наличие изно- са и повреждений клинового ремня привода оси (1) и клинового ремня всасывающего вентилятора (2). Приводной ремень (3) Проверить натяжение, наличие изно- са и повреждений приводного ремня (3). Приводной ремень (4) Проверить натяжение, наличие изно- са и повреждений приводного ремня (4). Круглый ремень боковой щетки (5) Проверить натяжение, наличие изно- са и повреждений круглого ремня бо- ковой щетки (5). Клиновой ремень привода подметаю- щего вала (6) и регулировочный винт (7) Проверить натяжение, наличие изно- са и повреждений клинового ремня привода подметающего вала (6). В случае необходимости затянуть клиновые ремни возле винта. Электронные узлы и система управле- ния находятся за передней панелью. Если необходимо заменить предохрани- тель, то следует снять переднюю па-

Открутить винты передней панели. Снять фронтальную обшивку. Неисправные предохранители заме-

Указание: План расположения пре- дохранителей находится на внутрен- ней стороне. Использовать только предохранители с одинаковым зна-

Снова установить переднюю панель. Замена прокладки фильтровальной

Проверить всасывающий вентилятор Проверка приводных ремней Замена предохранителей электрон- ных узлов и системы управления 207RU- 14 Помощь в случае неполадок Неполадка Способ устранения Прибор не запускается Занять место на сиденье оператора, система контактного выключателя сиденья активирует-

Проверить, находится ли выключатель на двигателе внутреннего сгорания в положении „ON“. Залить топливо Открыть топливный кран Проверить и при необходимости отремонтировать трубопровод топливной системы и соеди-

Зарядить аккумулятор Проверить и прочистить свечи зажигания, при необходимости заменить Обратиться в сервисную службу Kärcher Двигатель работает нерегуляр-

Прочистить или заменить воздушный фильтр Проверить и при необходимости отремонтировать трубопровод топливной системы и соеди-

Обратиться в сервисную службу Kärcher Двигатель работает, но аппарат

Проверить положение рычага свободного хода Обратиться в сервисную службу Kärcher Двигатель работает, но аппарат движется только в медленном

При температурах ниже нуля аппарат должен прогреться в течение 3 минут Обратиться в сервисную службу Kärcher Аппарат не подметает должным

Проверить изношенность подметающего вала и боковых щеток, при необходимости заме-

Проверить работу заслонки для крупных частиц грязи Проверить изношенность уплотнительных планок, при необходимости, отрегулировать или

Проверить ремни поворотного привода. Обратиться в сервисную службу Kärcher Аппарат сильно пылит Недостаточная мощность вса-

Удалить содержимое из резервуара для сбора мусора Проверить шланги вентилятора на герметичность. Очистить и проверить фильтр пыли, при необходимости заменить. Проверить правильность расположения фильтра для пыли. Закрыть клапан для чистки в сухом/влажном режиме, Проверить изношенность уплотнительных планок, при необходимости, отрегулировать или

Обратиться в сервисную службу Kärcher Опускание боковых щеток или подметающего вала не работа- ет, вакуумная система неисправ-

Обратиться в сервисную службу Kärcher Подметающий вал не вращается Переставить переключатель программ на ступень 2 или 3. Удалить с подметающего вала намотавшиеся ленты и веревки Проверить натяжение клинового ремня Обратиться в сервисную службу Kärcher Двигатель не выключается (Положение ключа „0“) Открыть крышку устройства и закрыть бензиновый кран. Опасность получения травм от вращающихся ремней! Закрыть крышку и дождаться остановки двигателя. 208 RU- 15 Технические данные KM 90/60 R G Характеристики прибора Длина х ширина х высота mm 1695 x 1060 x 1260 Порожний вес (транспортный вес) kg 265 Допустимый общий вес kg 440 Скорость движения km/h 8 Скорость подметания km/h 4 Способность подъема в гору (макс.) % 18 Диаметр подметающего вала mm 250 Ширина подметающего вала mm 615 Диаметр боковых щеток mm 410 Обрабатываемая поверхность, без боковых щеток m

/h 4920 Рабочая ширина, с 1 боковыми щетками m

/h 7200 Рабочая ширина, с 2 боковыми щетками m

/h 9480 Рабочая ширина, без боковых щеток mm 615 Рабочая ширина, с 1 боковыми щетками mm 900 Рабочая ширина, с 2 боковыми щетками mm 1185 Вместимость резервуара для сбора мусора l 60 Тип защиты, каплезащитный -- IPX 3

Тип -- Worms EX27 1-цилиндр, 4-тактный Рабочий объем cm

Эмиссия в соответствии с процедурой измерения согласно регламенту ЕС 2016/1628 (уровень V) g/kWh 661 Вид топлива -- Нормальный, неэтилирован-

Емкость топливного бака l 5,6 Свеча зажигания, NGK -- BR-4HS Необслуживаемые аккумуляторы V, Ah 12, 40

Моторное масло - Тип -- SAE 15 W 40 Емкость l 1,0 Ведущая ось гидравлической детали -- SAE 20 W 50

Размер спереди -- 3.00-4 4PR Давление воздуха, спереди bar 4,0 Давление воздуха, сзади -- 4.00-8 6PR Давление воздуха, сзади bar 4,0

Рабочий тормоз -- гидростатический Стояночный тормоз -- автоматический (с пружиной) Система фильтрования и всасывания Поверхность фильтра пыли m

4,0 Применяемая категория фильтра для неопасной для здоровья пыли -- M Условия окружающей среды Температура °C 0...+ 40 Влажность воздуха, без образования росы % 0 - 90 Значение установлено согласно EN 60335-2-72 Уровень шума Уровень шума дб

dB(A) 78 Опасность K

dB(A) 97 Вибрация прибора Значение вибрации рука-плечо m/s

0,2 209RU- 16 Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согласованных с нами, данное заявление теряет свою

Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документооборота: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/11/01 Заявление о соответствии

Продукт Подметально-всасыва- ющая машина Тип: 1.047-xxx Основные директивы ЕU 2006/42/EC (+2009/127/EC) 2014/30/EU 2000/14/ЕС 2014/53/EU (TCU) Примененные гармонизированные

Примененный порядок оценки соот-

2000/14/ЕС: Приложение V Уровень мощности звука дБ(A) Измерено: 94 Гарантирова-

6.906-132.0 Для очистки внутренних и внешних по- верхностей. Боковая щетка, жест-

6.905-625.0 Для удаления прочно приставшей грязи вне помещений, влагостойкий. Боковые щетки, мяг-

6.905-626.0 Специально для подметания мелкоди- сперсной пыли на гладких полах. Подметающий вал, стандартный 4.762-430.0 Износостойкий и влагостойкий Универ- сальная щетина для очистки внутрен- них и внешних поверхностей. Поворотный валик,

4.762-442.0 С натуральной щетиной специально для уборки тонкой пыли на гладких по- лах внутри помещений. Не является влагоустойчивой, не предназначена для абразивных поверхностей. Поворотный валик,

4.762-443.0 Для удаления прочно приставшей грязи вне помещений, влагостойкий. Пылевой фильтр 6.414-576.0 Подметающий вал, антистатический 4.762-441.0 Монтажный ком- плект, массивные

2.641-129.0 Монтажный ком- плект, левая боковая

2.644-268.0 Навесное оборудова- ние, проблесковый

Гаранция . . . . . . . . . . .

Принадлежности и ре- зервни части . . . . . . . . BG

Символи на уреда . . . .

Подходящи настилки. .

Указания за безопасност при режим движение. . BG

Пускане в експлоатация . . BG . . 5 Общи указания . . . . . .

Принадлежности и резервни

Поставете отново вакуумния маркуч

При необходимост почистете постав-

Тип -- Worms EX27 1-цил. четиритактов мотор Обем на двигателя cm

dB(A) 78 Неустойчивост K
