Saeco Granaroma SM6580 - Кофемашина PHILIPS - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Saeco Granaroma SM6580 PHILIPS

HygieSteam контейнери (сүт

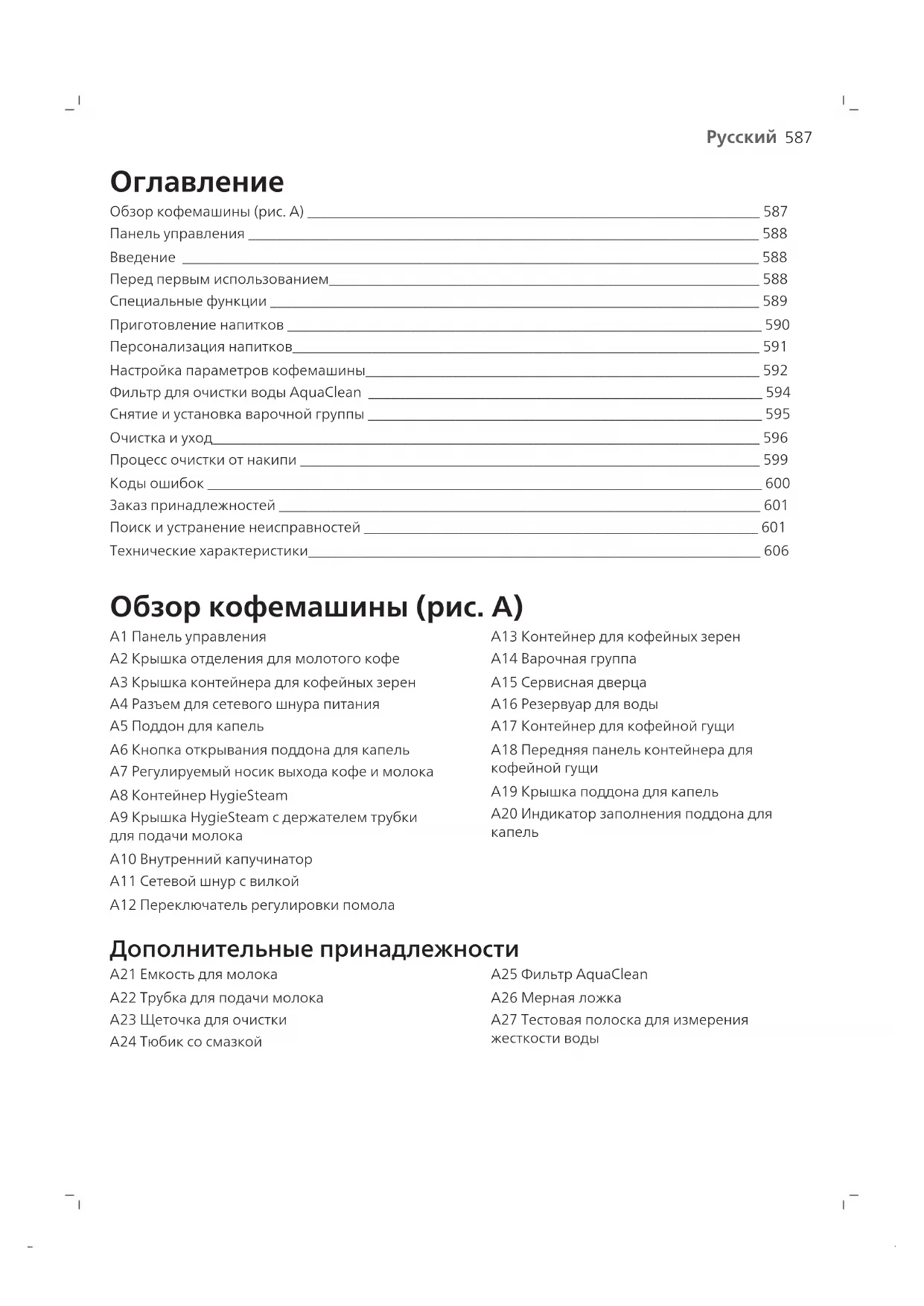

Обзор кофемашины (рис. A) ______________________________________________________________ 587 Панель управления ______________________________________________________________________ 588 Введение _______________________________________________________________________________ 588 Перед первым использованием___________________________________________________________ 588 Специальные функции ___________________________________________________________________ 589 Приготовление напитков _________________________________________________________________ 590 Персонализация напитков________________________________________________________________ 591 Настройка параметров кофемашины______________________________________________________ 592 Фильтр для очистки воды AquaClean ______________________________________________________ 594 Снятие и установка варочной группы ______________________________________________________ 595 Очистка и уход___________________________________________________________________________ 596 Процесс очистки от накипи _______________________________________________________________ 599 Коды ошибок ____________________________________________________________________________ 600 Заказ принадлежностей __________________________________________________________________ 601 Поиск и устранение неисправностей ______________________________________________________ 601 Технические характеристики______________________________________________________________ 606 Обзор кофемашины (рис. A) A1 Панель управления A2 Крышка отделения для молотого кофе A3 Крышка контейнера для кофейных зерен A4 Разъем для сетевого шнура питания A5 Поддон для капель A6 Кнопка открывания поддона для капель A7 Регулируемый носик выхода кофе и молока A8 Контейнер HygieSteam A9 Крышка HygieSteam с держателем трубки для подачи молока A10 Внутренний капучинатор A11 Сетевой шнур с вилкой A12 Переключатель регулировки помола A13 Контейнер для кофейных зерен A14 Варочная группа A15 Сервисная дверца A16 Резервуар для воды A17 Контейнер для кофейной гущи A18 Передняя панель контейнера для кофейной гущи A19 Крышка поддона для капель A20 Индикатор заполнения поддона для

Дополнительные принадлежности A21 Емкость для молока A22 Трубка для подачи молока A23 Щеточка для очистки A24 Тюбик со смазкой A25 Фильтр AquaClean A26 Мерная ложка A27 Тестовая полоска для измерения жесткости воды588

Панель управления Существует два варианта эспрессо-кофемашины. Их панели управления отличаются, но все кнопки и значки работают одинаковым образом. Обзор всех кнопок и значков см. на рис. B. Ниже приводится соответствующее описание. Для навигации между элементами на экране используйте стрелки вверх и вниз. Коснитесь значка «ОК» для выбора или для подтверждения выбранного варианта. B1 Кнопка включения/выключения B2 Значки напитков, выбираемых одним

B3 Значок CoffeeMaestro B4 Значок вызова меню More Drinks (Другие

B5 Кнопка «Старт/стоп» B6 Значки навигации (вверх, вниз, назад, ОК) B7 Дисплей B8 Настройки кофемашины B9 Меню очистки B10 Персональные профили

Поздравляем с приобретением автоматической кофемашины Saeco! Для получения максимальной пользы от онлайн-поддержки, предлагаемой Saeco, перейдите на веб-страницу по адресу www.saeco.com/MyCoffeeMachine и зарегистрируйте продукт. Примечание. При тестировании машины мы использовали настоящий кофе. Мы тщательно очистили машину, однако в ней по-прежнему могут присутствовать следы кофе. При этом мы гарантируем, что устройство полностью новое. Перед первым использованием Выберите язык на котором будет отображаться меню.

3UHVVWRFRQILUP 3UHVVWRUHIXVH 5HJLVWHU\RXUSURGXFW ZZZVDHFRFRP Специальные функции Специальная

Coffee Maestro С CoffeeMaestro можно настраивать вкус кофе путем выбора предварительно установленного вкусового профиля (Delicato, Intenso, Forte) для вашего напитка, вместо того чтобы изменять настройки самостоятельно. HygieSteam Функция HygieSteam автоматически очищает систему подачи молока, удаляя микроорганизмы: используйте ее после приготовления капучино или других напитков на основе молока. Ceramic Grinder Наша надежная кофемолка сделана из 100% керамики, чтобы быть исключительно прочной и долговечной. Ее можно отрегулировать по вашему вкусу, используя 12 уровней.590

Приготовление напитков

1 Заполните резервуар для воды водопроводной водой и засыпьте в контейнер кофейные зерна. 2 Вставьте сетевой шнур в разъем, расположенный на задней панели кофемашины. Вставьте вилку сетевого шнура в розетку электросети. 3 Нажмите кнопку включения/выключения, чтобы включить кофемашину.

Кофемашина начнет нагреваться и запустит цикл автоматической промывки.

Когда все индикаторы значков напитков будут гореть непрерывно, кофемашина готова к использованию. 4 Поставьте чашку под носик выхода кофе. Сдвиньте носик выхода кофе вверх или вниз, чтобы настроить его высоту в зависимости от размера чашки или стакана (Рис. 1). Приготовлениекофе из зерен 1 Для приготовления кофе коснитесь значка напитка по вашему выбору (Рис. 2) или коснитесь значка других напитков More Drinks (Другие напитки) (Рис. 3).

Теперь вы можете настроить напиток с учетом своего личного вкуса (Рис. 4). Используйте стрелки вверх и вниз (Рис. 5) для настройки крепости кофе. Коснитесь значка «ОК», если хотите скорректировать также и другие настройки (Рис. 6). 2 Нажмите кнопку «Старт/стоп» , чтобы в любое время начать процесс приготовления выбранного

3 Чтобы прервать выдачу кофе до завершения процедуры, нажмите кнопку «Старт/стоп» еще раз. Чтобы одновременно приготовить 2 чашки кофе, коснитесь значка напитка дважды или выберите значок «2x», прокрутив специальную полоску. Не используйте карамелизированные или ароматизированные кофейные зерна. Приготовление напитков на молочной основе 1 Заполните резервуар для воды водопроводной водой и засыпьте в контейнер кофейные зерна. 2 Открутите крышку емкости для молока и наполните емкость молоком (Рис. 7). Затем установите металлическую трубку для подачи молока в емкость. Для достижения оптимальных результатов всегда используйте молоко прямо из холодильника. 3 Подсоедините гибкую трубку для подачи молока к капучинатору (Рис. 8). 4 Коснитесь значка выбранного вами напитка на основе молока (Рис. 9) или значка More Drinks (Другие напитки) (Рис. 3), чтобы выбрать другой напиток.

Теперь вы можете отрегулировать напиток с учетом своих предпочтений (Рис. 10). 5 Нажмите кнопку «Старт/стоп» .

Для приготовления определенных напитков кофемашина сначала подает молоко, а затем кофе. Для многих других напитков порядок действий обратный, кофемашина сначала подает кофе, а затем молоко.

Чтобы прекратить подачу молока, прежде чем кофемашина выдаст заданный объем, нажмите кнопку «Старт/стоп» . 6 Чтобы остановить подачу уже смешанного напитка (молоко и кофе) до завершения работы кофемашины, нажмите и удерживайте кнопку «Старт/стоп» . 7 Сразу после подачи молока выполняется процедура «HygieSteam Shot». Кофемашина начнет выпускать пар через внутреннюю систему подачи молока, чтобы быстро ее очистить.591

Приготовление напитка из молотого кофе 1 Откройте крышку и засыпьте одну мерную ложку молотого кофе в отделение для предварительно молотого кофе (Рис. 11). 2 Выбрав напиток, используйте стрелки вверх и вниз для выбора режима с использованием предварительно молотого кофе (Рис. 12). Затем нажмите кнопку «Старт/стоп» . Примечание. Если выбран предварительно молотый кофе, функции настройки крепости кофе и/или одновременного приготовления нескольких напитков недоступны. Подача горячей воды 1 Проверьте правильность подсоединения внутреннего капучинатора к кофемашине (Рис. 13). 2 Поставьте чашку под носик. 3 Коснитесь значка More Drinks (Другие напитки) (Рис. 3) и прокрутите вниз, чтобы выбрать пункт «Горячая вода». 4 С помощью кнопок со стрелками вверх и вниз отрегулируйте количество и/или температуру воды в соответствии со своими предпочтениями (Рис. 14). 5 Нажмите кнопку «Старт/стоп» . 6 Чтобы прекратить подачу горячей воды до окончания работы кофемашины, нажмите кнопку «Старт/стоп» еще раз. Персонализация напитков Пользуясь этой кофемашиной, вы можете отрегулировать настройки приготовления напитка в соответствии со своими предпочтениями и сохранить их в личном профиле. Различные профили имеют различный цвет. Приготовление напитков с использованием функции CoffeeMaestro Ваша кофемашина предоставляет возможность выбора вкусовых профилей вместо того, чтобы задавать все настройки отдельно с помощью функции CoffeeEqualizer. Вы можете выбрать между профилями Delicato (Нежный), Intenso (Средний) и Forte (Крепкий). Чтобы выбрать вкусовой профиль CoffeeMaestro: 1 Коснитесь значка выбранного вами напитка (Рис. 2) или значка More Drinks (Другие напитки) (Рис. 3), чтобы выбрать другой напиток. 2 Несколько раз коснитесь значка CoffeeMaestro (Рис. 15). 3 Коснитесь OK для подтверждения своего выбора. Теперь основные настройки напитка скорректированы соответствующим образом. 4 Нажмите кнопку «Старт/стоп» , чтобы запустить приготовление напитка. Функция CoffeeEqualizer После выбора напитка функция CoffeeEqualizer активируется автоматически. С помощью кнопок со стрелками вверх и вниз можно настроить следующие параметры:

1 Уровень крепости 2 Количество кофе 3 Количество молока 4 Количество воды 5 Температура напитка 6 Количество пены 7 Можно также назначить количество чашек — одну или две 8 Количество кофе для режима "Кофе в дорогу" (только для некоторых моделей) Примечание. Состав настраиваемых параметров зависит от выбранного напитка. Выбор профиля Вы можете выбрать профиль и сохранить рецепт с помощью значка профилей . 1 Коснитесь значка профилей несколько раз, чтобы выбрать один из цветных профилей (Рис. 16). Все профили имеют различный цвет. 2 Выберите напиток, коснувшись одного из значков напитков, либо значка More Drinks (Другие

3 Отрегулируйте настройки напитка по своему вкусу. 4 Нажмите кнопку «Старт/стоп» , чтобы приготовить выбранный напиток.

Ваши новые настройки были сейчас сохранены в выбранный цветной профиль. Вы можете в любой момент восстановить заводские настройки кофемашины. (см. «Восстановление заводских настроек»). Профиль гостя В вашей кофемашине имеется профиль гостя. Если выбран профиль гостя, подсветка значка профиля отключается. При выборе этого профиля настройки можно по-прежнему настраивать в соответствии с вашими предпочтениями, но рецепты приготовления напитков сохраняться не будут. Дополнительная порция (ExtraShot) Ваша кофемашина предоставляет возможность добавления дополнительной порции ристретто в кофейные и молочные напитки, например, если вы предпочитаете более крепкий кофе. 1 Поставьте чашку под носик. 2 Коснитесь одного из значков напитков, выбираемых одним касанием, чтобы выбрать нужный напиток (Рис. 2), или значка More Drinks (Другие напитки) (Рис. 3), чтобы выбрать другой напиток. 3 С помощью стрелки вверх задайте верхний уровень крепости напитка, а затем выберите функцию ExtraShot (Рис. 17). 4 Коснитесь значка «ОК», если хотите персонализировать другие настройки. Затем нажмите кнопку «Старт/стоп» , чтобы начать процесс приготовления напитка. 5 Чтобы прервать подачу напитка до завершения процедуры, нажмите кнопку «Старт/стоп» еще

Выбрав функцию ExtraShot, можно приготовить только одну чашку кофе за один раз. Настройка параметров кофемашины Установка степени жесткости воды Мы рекомендуем вам установить настройку жесткости воды в соответствии с уровнем жесткости воды в вашем регионе, чтобы обеспечить оптимальную работу кофемашины и долгий срок ее593

эксплуатации. Это также избавит вас от необходимости выполнять очистку от накипи слишком часто. По умолчанию настройка жесткости воды составляет 4: жесткая вода. Используйте тестовую полоску жесткости воды (входит в комплект поставки) для определения этого показателя в вашем регионе: 1 Погрузите тестовую полоску в водопроводную воду или подержите ее в течение 1 секунды под струей водопроводной воды, вытекающей из крана (Рис. 18). 2 Подождите 1минуту. Количество покрасневших сегментов на тестовой полоске указывает уровень жесткости воды (Рис. 19). Настройте для кофемашины правильный уровень жесткости воды: 1 Коснитесь значка настроек и с помощью стрелок вверх и вниз выберите пункт «Жесткость воды». Затем коснитесь значка «ОК» для подтверждения. 2 Используйте стрелки вверх и вниз для выбора уровня жесткости воды. Количество красных сегментов на дисплее должно совпадать с количеством красных сегментов на тестовой полоске (Рис. 20). 3 После установки необходимой жесткости воды коснитесь значка «ОК» для подтверждения. Регулировка помола Вы можете изменить уровень крепости кофе с помощью переключателя регулировки помола, расположенного в контейнере для кофейных зерен. Чем меньше значение номера настройки помола, тем мельче будет осуществляться помол кофейных зерен и тем крепче получается кофе. На выбор доступны 12различных настроек помола. Предварительная настройка кофемашины обеспечивает получение наилучшего вкуса напитка из ваших кофейных зерен. Поэтому мы рекомендуем не регулировать настройки кофемолки, пока вы не приготовите 100–150 чашек напитка (около 1 месяца использования). Настройка помола может выполняться только во время, когда кофемашина находится в режиме помола кофейных зерен. Чтобы полностью почувствовать разницу, необходимо приготовить 2–3

Не поворачивайте переключатель регулировки помола более чем на одно деление за один раз, чтобы избежать поломки кофемолки. 1 Поставьте чашку под носик выхода кофе. 2 Снимите крышку контейнера для кофейных зерен (Рис. 21). 3 Коснитесь значка эспрессо, а затем нажмите кнопку «Старт/стоп» . 4 Когда кофемолка начнет размалывать зерна, нажмите на переключатель регулировки помола и поверните его влево или вправо (Рис. 22). Настройка других параметров кофемашины Коснувшись значка настроек , можно настроить следующие параметры кофемашины:

Жесткость воды: вы можете выбрать между 5 уровнями жесткости с учетом жесткости воды в вашем регионе.

Время ожидания до перехода в дежурный режим: можно выбрать 15, 30, 60 или 180 минут.

Яркость дисплея: можно выбрать низкую, среднюю и высокую.

Язык: вы можете выбрать нужный язык интерфейса.

Сигнал: можно включить или выключить звуковые сигналы кофемашины.

Передняя подсветка: можно выбрать настройку «всегда вкл.», «во время приготовления» или «всегда выкл.».594

Единицы измерения: можно выбрать мл или унции. Восстановление заводских настроек Кофемашина предоставляет вам возможность в любой момент восстановить заводские настройки. 1 Коснитесь значка настроек . 2 Используйте стрелки вверх и вниз, чтобы выбрать Factory settings (Заводские настройки). Подтвердите, коснувшись значка «ОК». 3 Нажмите кнопку «Старт/стоп» , чтобы подтвердить ваше желание восстановить настройки.

После этого происходит восстановление настроек. По умолчанию восстанавливаются следующие заводские настройки: жесткость воды, время ожидания до перехода в дежурный режим, яркость дисплея, сигнал, передняя подсветка, профили. Фильтр для очистки воды AquaClean В вашей кофемашине поддерживается использование фильтра AquaClean. Вы можете поместить фильтр для воды AquaClean в резервуар для воды, чтобы сохранить вкус вашего кофе. Это также снижает необходимость очистки от накипи, уменьшая объем накипи, образующейся в кофемашине. Фильтр для очистки воды AquaClean можно приобрести у местных торговых представителей непосредственно или онлайн либо в авторизованном сервисном центре. Индикация состояния фильтра AquaClean Когда фильтр AquaClean активен, на экране постоянно отображается в процентах состояние фильтра AquaClean.

Если состояние фильтра AquaClean определяется в 10% или менее, каждый раз при включении кофемашины на экране в течение 2 секунд отображается соответствующее сообщение. В этом сообщении пользователю предлагается приобрести новый фильтр.

Если состояние фильтра определяется в 0%, кофемашина предлагает пользователю заменить фильтр AquaClean каждый раз при ее включении. Активация фильтра для очистки воды AquaClean (5 мин.) Кофемашина не определяет автоматически, что фильтр установлен в резервуар для воды. Поэтому вы должны активировать в меню «Чистка» каждый устанавливаемый вами новый фильтр для воды AquaClean. Когда кофемашина перестает показывать сообщение об активации фильтра, по-прежнему можно активировать фильтр для воды AquaClean, но сначала необходимо очистить кофемашину от накипи. Перед началом использования фильтра для воды AquaClean кофемашина должна быть полностью очищена от накипи. Перед активацией фильтра для воды AquaClean его необходимо подготовить, погрузив его в воду, как описано ниже. Если вы этого не сделаете, вместо воды в кофемашину может поступать воздух. При этом издается сильный шум, использование кофемашины для приготовления кофе становится невозможным. 1 Коснитесь значка чистки и используйте стрелки вверх и вниз, чтобы выбрать пункт «AquaClean». 2 Для подтверждения коснитесь значка «ОК». 3 Когда появится экран активации, коснитесь значка «ОК» еще раз. Следуйте инструкциям, отображаемым на экране.595

4 Потрясите фильтр в течение примерно 5 секунд (Рис. 23). 5 Переверните фильтр, погрузите его в емкость с холодной водой и потрясите его (Рис. 24). 6 Вставьте фильтр в вертикальном положении в соответствующий разъем резервуара для воды. Нажмите на него, чтобы переместить как можно ниже (Рис. 25). 7 Наполните резервуар свежей водой и установите его в кофемашину. 8 Поставьте емкость под носик выхода кофе. 9 Нажмите кнопку «Старт/стоп» , чтобы начать процесс активации. 10 Горячая вода будет подаваться из носика в течение 1минуты. 11 Теперь фильтр успешно активирован. Замена фильтра для воды AquaClean (5 мин.) После того, как фильтр пропустит через себя 95 литров воды, он перестанет работать. Индикатор состояния фильтра AquaClean опускается до 0%, напоминая о необходимости замены фильтра. Пока индикатор состояния фильтра AquaClean отображается на дисплее, этот фильтр можно заменить, не проводя предварительно очистку кофемашины от накипи. Если вы вовремя не заменили фильтр для воды AquaClean, через некоторое время индикатор AquaClean выключится. В этом случае вы по- прежнему можете заменить фильтр, но сначала будет необходимо очистить кофемашину от накипи. Когда индикатор состояния фильтра AquaClean опустится до 0% или когда кофемашина напомнит о необходимости замены фильтра AquaClean: 1 извлеките старый фильтр для воды AquaClean; 2 установите новый фильтр и активируйте его, как описано в разделе «Активация фильтра для очистки воды AquaClean (5 мин.)». Производите замену фильтра для воды AquaClean каждые 3месяца, даже если кофемашина еще не подает сигнала о необходимости его замены. Снятие и установка варочной группы Посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций о том, как извлечь, установить и очистить варочную группу. Извлечение варочной группы из кофемашины 1 Выключите кофемашину. 2 Выньте резервуар для воды и откройте сервисную дверцу (Рис. 26). 3 Нажмите рычаг PUSH (Рис. 27) и потяните за ручку варочной группы, чтобы извлечь ее из кофемашины (Рис. 28). Когда вы извлекаете варочную группу из кофемашины, очистите поддон для капель и контейнер для кофейной гущи. Установка варочной группы на место Перед вставкой варочной группы обратно в кофемашину убедитесь, что она находится в правильном положении. 1 Проверьте, находится ли варочная группа в правильном положении. Стрелка на желтом цилиндре на боковой стороне варочной группы должна быть выровнена по одной линии с черной стрелкой и N (Рис. 29).596

Если они не совпадают, нажмите на рычаг, пока он не коснется основания варочной группы (Рис. 30). 2 Задвиньте варочную группу обратно в кофемашину по расположенным сбоку направляющим пазам (Рис. 31) до щелчка (Рис. 32). Не нажимайте рычаг PUSH. 3 Закройте сервисную дверцу и установите обратно резервуар для воды. Очистка и уход Регулярная очистка и обслуживание позволяют в течение продолжительного времени поддерживать кофемашину в отличном состоянии и наслаждаться вкусным кофе при устойчивом потоке напитка. В таблице ниже приведено подробное описание о способах и периодичности очистки всех съемных частей кофемашины. Более подробную информацию и видеоинструкции можно найти на веб-сайте www.saeco.com/care. На рис. C показано, какие детали можно мыть в посудомоечной машине. Съемные детали Когда очищать Как очищать Варочная группа Еженедельно Извлеките варочную группу из кофемашины (см. «Снятие и установка варочной группы»). Промойте ее под краном (см. «Очистка варочной группы под струей воды»). Ежемесячно Выполните очистку варочной группы с использованием средства для удаления кофейного масла Philips (см. «Очистка варочной группы с использованием средства для очистки от кофейных масел»). Система подачи молока/внутренний капучинатор После каждого дня использования Выполните программу HygieSteam из меню очистки. Выберите пункт HygieSteam в меню очистки и следуйте отображаемым на экране инструкциям. Протрите внешнюю поверхность металлической трубки для подачи молока влажной тканью, прежде чем поместить трубку в держатель. Еженедельно Извлеките и разберите внутренний капучинатор (см. «Очистка внутреннего капучинатора под струей воды»). Промойте все части под струей воды с добавлением жидкого моющего средства. Ежемесячно Выполните процедуру интенсивной очистки Очистка от молока с использованием специального средства Philips для очистки контура молока. Выберите пункт Очистка от молока в меню очистки и следуйте отображаемым на экране инструкциям. Посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций. Емкость для молока Еженедельно Откройте емкость для молока (Рис. 33) и вытолкните с помощью штифта на гибкой трубке шарик из крышки емкости для молока (Рис. 34). Вымойте все части емкости для молока под струей воды или в посудомоечной машине597

Съемные детали Когда очищать Как очищать

HygieSteam (держатель трубки для молока) Еженедельно или после соответствующего напоминания кофемашины Извлеките контейнер HygieSteam из кофемашины (Рис. 35) и снимите крышку HygieSteam (Рис. 36). Слейте воду из контейнера HygieSteam и очистите контейнер и крышку под струей воды или в посудомоечной машине. Дождитесь, пока контейнер и крышка просохнут на воздухе, и установите их обратно в кофемашину. Отделение для предварительно молотого кофе Еженедельно проверяйте, не засорилось ли отделение для предварительно молотого

Отключите кофемашину от электросети и извлеките варочную группу. Откройте крышку отделения для предварительно молотого кофе и вставьте в него ручку ложки. Перемещайте ручку вверх и вниз, пока засорившееся отверстие не будет прочищено (Рис. 37). Посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций. Контейнер для кофейной гущи Освободите контейнер для кофейной гущи после получения соответствующего запроса от кофемашины. Или очищайте его раз в неделю. Снимайте контейнер для кофейной гущи только при включенной кофемашине. Промойте его под струей воды с добавлением моющего средства или в посудомоечной машине. Переднюю панель контейнера для кофейной гущи (рис. A18) нельзя мыть в посудомоечной

Поддон для капель Поддон для капель необходимо опорожнять ежедневно или когда всплывет красный индикатор заполнения поддона для капель (Рис. 38). Чистите поддон для капель раз

Выньте поддон для капель (Рис. 39) и промойте его под струей воды с использованием моющего средства. Поддон для капель и крышку поддона для капель также можно мыть в посудомоечной машине. Переднюю панель контейнера для кофейной гущи (рис. A18) нельзя мыть в посудомоечной машине.

варочной группы Каждые 2месяца Выполняйте смазку варочной группы с использованием смазочного средства, входящего в комплект поставки (см. «Смазывание варочной группы»). Резервуар для воды Еженедельно Промойте резервуар для воды под струей

Еженедельно Очищайте с помощью неабразивной ткани Очистка варочной группы Регулярная очистка варочной группы помогает предотвратить засорение внутренних контуров частицами кофе. Посетите веб-сайт www.saeco.com/care для получения видеоинструкций о том, как извлечь, установить и очистить варочную группу.598

Очистка варочной группы под струей воды 1 Извлеките варочную группу (см. «Снятие и установка варочной группы»). 2 Тщательно промойте варочную группу водой. Тщательно очистите верхний фильтр варочной группы (Рис. 40). 3 Перед установкой варочной группы обратно в кофемашину дайте ей высохнуть. Не протирайте варочную группу тканью, в противном случае возможно ее засорение волокнами. Очистка варочной группы с использованием средства для очистки от кофейных масел Используйте только таблетки Philips для удаления кофейного масла. 1 Коснитесь значка очистки и с помощью стрелок вверх и вниз выберите пункт «Очистка варочной

2 Коснитесь значка «ОК» для подтверждения и следуйте инструкциям на экране. Смазывание варочной группы Чтобы улучшить производительность кофемашины, рекомендуется смазывать варочную группу каждые 2 месяца, чтобы ее движущиеся детали продолжали плавно перемещаться. 1 Нанесите смазку тонким слоем на поршень (серая часть) варочной группы (Рис. 41). 2 Нанесите смазку тонким слоем на поверхность вала (серая часть) в нижней части варочной группы (Рис. 42). 3 Обильно нанесите смазку на направляющие пазы с обеих сторон (Рис. 43). Программы очистки внутреннего капучинатора В кофемашине предусмотрено три программы очистки внутреннего капучинатора:

HygieSteam Shot: кофемашина пропускает пар через внутренний капучинатор для его быстрой

HygieSteam: кофемашина тщательно очищает паром внутреннюю систему подачи молока. Убедитесь, что контейнер HygieSteam правильно установлен (Рис. 44) и подсоединен к кофемашине (Рис. 45). Поместите трубку для подачи молока в держатель трубки (Рис. 46) и следуйте инструкциям, отображаемым на экране.

Deep Milk Clean: выполните процедуру интенсивной очистки от молока Deep Milk Clean с использованием специального средства Philips для тщательной очистки внутренней системы подачи молока. Очистка внутреннего капучинатора под струей воды 1 Откройте крышку внутреннего капучинатора (Рис. 47). 2 Извлеките внутренний капучинатор, потянув его вниз (Рис. 48). 3 Разберите внутренний капучинатор, отделив его нижнюю часть от верхней части (Рис. 49). 4 Разберите все детали и промойте их проточной водой (Рис. 50). 5 Снова соберите внутренний капучинатор. 6 Чтобы поместить внутренний капучинатор обратно, установите его в вертикальное положение и убедитесь, что отверстия совпадают с двумя трубками на кофемашине. Затем двигайте внутренний капучинатор вверх, пока он не встанет на свое место (Рис. 13). 7 Закройте крышку. Посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций.599

Процесс очистки от накипи Используйте только средство очистки от накипи Philips. Ни при каких обстоятельствах не используйте средства очистки от накипи на основе серной кислоты, соляной кислоты, сульфаминовой кислоты или уксусной кислоты (уксус), поскольку это может привести к повреждению контура циркуляции воды в вашей кофемашине и не растворить накипь должным образом. Использование другого средства, отличного от средства очистки от накипи Philips, приведет к аннулированию гарантии. Невыполнение процедуры очистки прибора от накипи также приведет к аннулированию гарантии. Вы можете приобрести средство для удаления накипи Philips у местных торговых представителей непосредственно или онлайн либо в авторизованных сервисных центрах. 1 Когда кофемашина запрашивает очистку от накипи, коснитесь значка ОК, чтобы начать этот процесс. Чтобы начать процесс очистки от накипи, не дожидаясь запроса кофемашины, коснитесь значка «Очистка» и выберите вариант «Очистка от накипи». 2 Выньте поддон для капель, контейнер для кофейной гущи и контейнер HygieSteam (Рис. 35), освободите их от содержимого, а затем установите обратно в кофемашину. 3 Снимите резервуар для воды и слейте воду. Затем извлеките фильтр AquaClean. 4 Влейте в резервуар для воды всю бутылку средства для очистки от накипи Philips и наполните его водой до уровня CALC CLEAN (Очистка от накипи) (Рис. 51). Затем установите его обратно в кофемашину. 5 Под носиком выхода кофе разместите посуду большой емкости (1,5 л). 6 Убедитесь, что контейнер HygieSteam правильно установлен (Рис. 44) и подсоединен к кофемашине (Рис. 45). Поместите трубку для подачи молока в держатель трубки (Рис. 46). 7 Следуйте инструкциям, отображаемым на экране, чтобы начать процедуру очистки от накипи. Процедура очистки от накипи занимает примерно 30минут и состоит из цикла очистки от накипи и цикла промывки. 8 После завершения цикла очистки от накипи необходимо промыть резервуар для воды и контур подачи воды. Следуйте инструкциям, отображаемым на экране. 9 Установите новый фильтр AquaClean в резервуар для воды и активируйте его (см.«Активация фильтра для очистки воды AquaClean (5 мин.)»). Совет. Использование фильтра AquaClean помогает продлить интервал между циклами очистки

Действия в случае прерывания процедуры очистки от

Чтобы прервать процедуру очистки от накипи, нажмите кнопку включения/выключения на панели управления. Если процедура очистки от накипи прервана до ее завершения, выполните следующие

1 Слейте воду и тщательно промойте резервуар для воды. 2 Наполните резервуар свежей холодной водой до отметки CALC CLEAN и включите кофемашину. Кофемашина начнет нагреваться и запустит цикл автоматической промывки. 3 Перед приготовлением напитков выполните цикл ручной промывки машины. Для выполнения цикла ручной промывки сначала пропустите через машину половину воды, находящейся в резервуаре для воды, а затем приготовьте 2 чашки напитка из предварительно размолотого кофе, не добавляя кофе. Примечание. Если процедура удаления накипи не была завершена, необходимо как можно скорее выполнить эту процедуру повторно.600

Коды ошибок Ниже приводится список кодов ошибок для проблем, которые можно устранить самостоятельно. Видеоинструкции можно найти на веб-сайте www.saeco.com/care. Если выводится другой код ошибки, обратитесь в центр поддержки потребителей в вашей стране. Контактные данные см. на гарантийном талоне.

Проблема Возможное решение 01 Отверстие для кофе засорилось. Выключите кофемашину и отключите ее от электросети. Извлеките варочную группу. Затем откройте крышку отделения для предварительно молотого кофе и вставьте в отверстие ручку ложки. Перемещайте ручку вверх и вниз, пока засорившееся отверстие не будет прочищено (Рис. 37). Посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций. 03 Варочная группа загрязнена или недостаточно хорошо

Выключите кофемашину. Промойте варочную группу чистой водой, дайте ей высохнуть, а затем смажьте ее (см. «Смазывание варочной группы»). См. раздел «Очистка варочной группы» или посетите веб-сайт www.saeco.com/care для получения подробных видеоинструкций. Затем включите кофемашину снова. 04 Варочная группа установлена неправильно. Выключите кофемашину. Извлеките варочную группу и установите ее обратно. Перед вставкой варочной группы убедитесь, что она находится в правильном положении. См. раздел «Эксплуатация варочной группы» или посетите веб- сайт www.saeco.com/care для получения подробных видеоинструкций. Затем включите кофемашину снова. 05 В контуре подачи воды присутствует воздух. Перезапустите кофемашину, отключив питание и включив его снова. Если у вас получилось это сделать, налейте 2–3 чашки горячей воды. Выполните очистку прибора от накипи, если она не выполнялась в течение длительного времени. Перед установкой фильтр AquaClean не был подготовлен надлежащим образом, или он засорен. Снимите фильтр AquaClean, а затем попытайтесь снова приготовить кофе. Если у вас получилось это сделать, перед установкой фильтра AquaClean обратно убедитесь, что он подготовлен надлежащим образом. Установите фильтр AquaClean обратно в резервуар для воды. Если это не помогло решить проблему, то фильтр, вероятно, засорен и его необходимо заменить. 11 Кофемашина должна адаптироваться к

температуре Подождите некоторое время, чтобы кофемашина адаптировалась от температуры условий транспортировки/наружной температуры до комнатной температуры. Выключите кофемашину на 30минут, а затем включите ее снова. Если нормальная работоспособность устройства не восстановится, обратитесь в местный центр поддержки потребителей. Контактные данные см. на гарантийном талоне. 14 Кофемашина перегрелась. Выключите кофемашину и через 30минут включите ее снова.601

Проблема Возможное решение 19 Кофемашина не

правильным образом к розетке электросети. Убедитесь, что маленький штекер шнура питания правильно подключен к разъему на задней панели кофемашины. Заказ принадлежностей Для очистки кофемашины и удаления накипи используйте только соответствующие средства Philips. Эти средства можно приобрести у местных торговых представителей непосредственно или онлайн либо в авторизованных сервисных центрах. Чтобы узнать в Интернете полный список деталей, введите номер модели кофемашины. Вы можете найти номер модели на внутренней поверхности сервисной дверцы. Средства ухода и их номер по каталогу:

Средство для очистки от накипи CA6700

Фильтр AquaClean CA6903

Смазка для варочной группы HD5061

Средство для очистки от кофейных масел CA6704

Средство для очистки молочной системы кофемашины CA6705

Набор для обслуживания CA6707 Поиск и устранение неисправностей Данный раздел посвящен наиболее распространенным проблемам, с которыми вы можете столкнуться при использовании данного устройства. Обучающие видеоролики и полный список ответов на часто задаваемые вопросы доступны на веб-сайте www.saeco.com/care. Если не удается самостоятельно справиться с возникшими проблемами, обратитесь в местный центр поддержки потребителей Philips. Контактные данные см. на гарантийном талоне. Проблема Причина Способы решения В моей новой кофемашине оказались остатки кофе. При тестировании машины мы использовали настоящий кофе. Мы тщательно очистили машину, однако в ней по-прежнему могут присутствовать следы кофе. Однако машина является абсолютно новой. Поддон для капель заполняется слишком быстро/в поддоне для капель всегда содержится немного

Это нормально. Для промывки внутренних контуров и варочной группы кофемашина использует воду. Часть этой воды выходит из внутренних систем и попадает в поддон для

Поддон для капель необходимо опорожнять ежедневно и/или когда всплывет красный индикатор заполнения поддона для капель. Совет. Поставьте чашку под носик подачи, чтобы собрать воду, вытекающую из него после промывки. Значок опорожнения контейнера для кофейной гущи остается на дисплее. Контейнер для кофейной гущи был освобожден от содержимого, когда кофемашина была отключена от розетки электросети, или он был установлен в кофемашину слишком быстро. Извлеките контейнер для кофейной гущи, подождите по крайней мере 5 секунд и затем вставьте его снова.602

Проблема Причина Способы решения

предлагает очистить контейнер для кофейной гущи, даже если он не полон. Кофемашина не сбросила счетчик циклов при последней очистке контейнера для кофейной гущи. Всегда ждите около 5 секунд перед установкой обратно контейнера для кофейной гущи. Таким образом счетчик порций кофе будет обнулен, и количество порций кофе будет учитываться правильно. Контейнер для кофейной гущи заполнен, а значок опорожнения контейнера для кофейной гущи не появился на дисплее. Вы вынули поддон для капель, не выполнив очистку контейнера для кофейной

При снятии поддона для капель всегда очищайте контейнер для кофейной гущи, даже если он содержит мало кофейной гущи. Это обеспечивает обнуление счетчика порций кофе и правильный учет количества порций

Я не могу извлечь варочную группу. Варочная группа расположена неправильно. Выполните сброс настроек кофемашины следующим образом: закройте сервисную дверцу и установите обратно резервуар для воды. Выключите кофемашину и включите ее снова, а затем дождитесь, когда загорятся индикаторы значков напитков. Попробуйте снова извлечь варочную группу. Пошаговые инструкции см. в разделе «Снятие и установка варочной группы». Я не могу вставить варочную группу. Варочная группа расположена неправильно. Выполните сброс настроек кофемашины следующим образом: закройте сервисную дверцу и установите обратно резервуар для воды. Не устанавливайте варочную группу обратно в кофемашину. Выключите кофемашину и отключите ее от электросети. Подождите 30 секунд, затем снова подсоедините кофемашину к электросети и включите ее. Подождите, пока не загорятся индикаторы значков напитков. Затем установите варочную группу в правильное положение и вставьте ее обратно в кофемашину. Пошаговые инструкции см. в разделе «Снятие и установка варочной группы». Кофе получается слишком слабым. Варочная группа загрязнена или нуждается в смазке. Снимите варочную группу, промойте ее под струей воды и дайте высохнуть. Затем смажьте движущиеся части (см. «Смазывание варочной группы»).603

Проблема Причина Способы решения Кофемашина выполняет процедуру автоматической регулировки. Эта процедура запускается автоматически, когда кофемашина используется в первый раз, когда был выбран другой тип кофейных зерен или после продолжительного перерыва в использовании. Приготовьте сначала 5 чашек кофе, чтобы предоставить кофемашине возможность выполнить процедуру автоматической регулировки. Кофемолка настроена на слишком грубый помол. Отрегулируйте кофемолку, установив более тонкий помол (более низкое значение). Приготовьте 2–3 напитка, чтобы иметь возможность в полной мере определить различия. Кофе недостаточно

Установлено слишком низкое значение температуры. Установите для температуры максимальное значение (Рис. 52). Холодная чашка снижает температуру напитка. Подогрейте чашки, ополоснув их горячей водой. Добавление молока уменьшает температуру напитка. Независимо от того, добавляется горячее или холодное молоко, это всегда снижает температуру кофе. Подогрейте чашки, ополоснув их горячей водой. Кофе не вытекает или вытекает слишком

Фильтр для воды AquaClean не был правильно подготовлен для установки. Извлеките фильтр AquaClean и подайте немного горячей воды. Если это сработает, фильтр AquaClean был установлен неправильно. Переустановите и активируйте фильтр AquaClean и выполните все действия, описанные в разделе «Фильтр для очистки воды AquaClean». После продолжительного перерыва в использовании необходимо снова подготовить фильтр для воды AquaClean к применению и подать 2-3 чашки горячей воды. Засорился фильтр для воды AquaClean. Заменяйте фильтр для воды AquaClean раз в 3 месяца. Фильтр, которому больше 3 месяцев, может засориться. Кофемолка настроена на слишком тонкий помол. Отрегулируйте кофемолку, установив более грубый помол (более высокое значение). Обратите внимание, это может повлиять на вкус кофе. Варочная группа загрязнена. Снимите варочную группу и промойте ее под струей воды (см. «Очистка варочной группы под струей воды»).604

Проблема Причина Способы решения Носик выхода кофе засорен. Очистите носик выхода кофе и его отверстия, используя ершик или иголку. Засорился тракт подачи молотого кофе. Выключите кофемашину и снимите варочную группу. Откройте крышку отделения для предварительно молотого кофе и вставьте в него ручку ложки. Перемещайте ручку вверх и вниз, пока засорившееся отверстие не будет прочищено (Рис. 37). В контурах машины образовалась накипь. Очистите от накипи кофемашину с помощью средства очистки от накипи Philips (см. «Процесс очистки от накипи»). Всегда очищайте кофемашину от накипи, когда появляется соответствующий запрос. Не удается получить молочную пену. Внутренний капучинатор загрязнен или вставлен неправильно. Очистите внутренний капучинатор и убедитесь в том, что он вставлен правильно (см. «Очистка внутреннего капучинатора под струей воды»). Используемое молоко не пригодно для взбивания. Объем и качество пены зависят от типа

разбрызгивается. Молоко недостаточно

Убедитесь, что используемое молоко взято непосредственно из холодильника. Гибкая трубка для подачи молока не подключена должным образом. Откройте крышку внутреннего капучинатора (Рис. 47) и убедитесь, что гибкая трубка для подачи молока полностью подключена к капучинатору. Обратите внимание на то, что капучинатор и трубки для подачи молока могут быть горячими. Перед тем как прикоснуться к капучинатору и трубкам, дайте им остыть.605

Проблема Причина Способы решения Капучинатор и трубки для подачи молока загрязнены. Извлеките внутренний капучинатор (см. «Очистка внутреннего капучинатора под струей воды») и разберите его. . Промойте все детали под струей воды. Для тщательной очистки используйте средство для очистки контура молока Philips и выполните процедуру интенсивной очистки от молока Deep Milk Clean через меню очистки ( ). Обратите внимание на то, что если детали были очищены в посудомоечной машине, они могут быть засорены частицами пищи или остатками чистящего средства. Рекомендуется внимательно осмотреть их, чтобы убедиться, что они не

Мы рекомендуем выполнять программу HygieSteam каждый день: 1) Коснитесь кнопки Clean (Очистка) на панели управления. 2) Выберите HygieSteam. 3) Нажмите кнопку пуска, чтобы начать процесс очистки. Затем подтвердите все шаги на дисплее. Трубки для подачи молока

Всегда храните емкость для молока без трубок для подачи молока в холодильнике. Остатки молока могут накопиться в трубках для подачи молока и блокировать поток молока, вытекающего через трубки. Промойте трубки для молока, прежде чем убрать их на хранение. Возможно, кофемашина

Для промывки внутренних контуров и варочной группы кофемашина использует воду. Эта вода протекает через внутреннюю систему и попадает прямо в поддон для капель. Это нормально. Поддон для капель необходимо опорожнять ежедневно или когда всплывет индикатор заполнения поддона для капель через крышку. Совет. Поместите чашку под носик для подачи воды, чтобы собрать воду после промывки и уменьшить объем воды в поддоне для капель. Поддон для капель переполнен, так что создается впечатление, что кофемашина протекает. Поддон для капель необходимо опорожнять ежедневно или когда всплывет индикатор заполнения поддона для капель через крышку. Резервуар для воды не был полностью вставлен, из него вытекло немного воды, поэтому в кофеварку попал воздух. Убедитесь, что резервуар для воды находится в правильном положении: извлеките его и снова вставьте в кофемашину как можно глубже.606

Проблема Причина Способы решения Засорилась или загрязнилась варочная группа. Промойте варочную группу. Кофемашина не установлена на ровной горизонтальной поверхности. Установите кофемашину на горизонтальную поверхность так, чтобы поддон для капель не переполнялся и индикатор заполнения поддона для капель работал должным образом. Мне не удается активировать фильтр для воды AquaClean, при этом кофемашина запрашивает процедуру удаления накипи. Фильтр не был установлен или не заменен вовремя после того, как на экране отобразилось напоминание о фильтре AquaClean. Это означает, что в кофемашине имеются еще отложения накипи. Сначала очистите машину от накипи, а затем установите фильтр для воды AquaClean. Новый фильтр для очистки воды не

Вы пытаетесь установить фильтр, отличный от фильтра для воды AquaClean. Для машины подходит только фильтр для воды AquaClean. Резиновое кольцо на фильтре для воды AquaClean расположено неправильно. Установите заново резиновое кольцо на фильтр для воды AquaClean. Кофемашина издает громкий шум. Шум при работе данной кофемашины является нормальным явлением. Если кофемашина начинает издавать необычные звуки, очистите варочную группу и смажьте ее (см. «Смазывание варочной группы»). Фильтр для воды AquaClean был неправильно подготовлен, и теперь в кофемашину попал

Извлеките фильтр для воды AquaClean из резервуара для воды и правильно подготовьте его к использованию, прежде чем установить на место. Пошаговые инструкции см. в разделе «Фильтр для очистки воды AquaClean». Не полностью вставлен резервуар для воды, и в машину попал воздух. Убедитесь, что резервуар для воды находится в правильном положении: извлеките его и установите на место, вставив его в машину как можно

Технические характеристики Производитель оставляет за собой право изменять технические характеристики изделия для его улучшения. Указанные установленные значения являются приблизительными. Описание Значение Размер (ШxВxГ) 262x383x448мм Вес 8–8,5кг Длина сетевого шнура 1200 мм607

Резервуар для воды 1,8 литра Вместимость контейнера для кофейных зерен 300г Вместимость контейнера для кофейной гущи 12порций Объем емкости для молока 600мл Регулировка высоты носика 87–147 мм Номинальное напряжение— Энергопотребление— Питание См. этикетку с данными на внутренней панели сервисной дверцы (см. рис. A15) Автоматическая кофемашина для эспрессо Изготовитель: «ДАП Б.В.», Туссендиепен 4 а, 9206АД, Драхтен, Нидерланды Импортер на территорию России и Таможенного союза: ООО «Техника для дома Филипс», Российская Федерация, 123022, г. Москва, ул. Сергея Макеева, д. 13, 5 этаж, помещение ХVII, комната 31, номер телефона +7 495 961-1111 SM6585, SM6582, SM6580, SM6480: 230 В; 50 Гц; 1500 Вт или 220-240 В; 50 Гц; 1500 Вт Прибор класса I Для бытовых нужд. Сделано в Румынии Условия хранения, эксплуатации Температура 0°C - +50°C Относительная влажность 20% - 95% Атмосферное давление 85 - 109kPa Упаковочные материалы, изготовленные не из пластмассы, содержат бумагу и

Упаковочные материалы из пластмассы содержат полиэтилен низкой плотности (LDPE), если не указано иное.Тоҷикӣ

Акнун шумо метавонед нӯшокиро мувофиқи афзалияти худ танзим намоед (Расм 10). 5 Тугмаи «Оғоз/ист»-ро пахш кунед.

Полои обии «AquaClean» CA6903
