MANUAL DE USUARIO Saeco Granaroma SM6580 PHILIPS

Español Contenido Descripción general del aparato (Fig. A)______________________________________________________ 134 Panel de control __________________________________________________________________________ 134 Introducción _____________________________________________________________________________ 135 Antes de utilizarlo por primera vez __________________________________________________________ 135 Funciones especiales ______________________________________________________________________ 136 Preparación de bebidas ____________________________________________________________________ 136 Personalización de bebidas_________________________________________________________________ 138 Cambio de los ajustes de la máquina ________________________________________________________ 139 Filtro de agua AquaClean __________________________________________________________________ 140 Retirada e inserción del grupo de preparación del café_________________________________________ 142 Limpieza y mantenimiento _________________________________________________________________ 142 Procedimiento de descalcificación___________________________________________________________ 145 Códigos de error __________________________________________________________________________ 146 Solicitud de accesorios_____________________________________________________________________ 147 Resolución de problemas __________________________________________________________________ 147 Especificaciones técnicas ___________________________________________________________________ 152 Descripción general del aparato (Fig. A) A1 Panel de control A2 Tapa del compartimento de café molido A3 Tapa de la tolva de granos A4 Toma para el cable A5 Bandeja de goteo A6 Empuñadura de liberación de la bandeja de goteo A7 Boquilla dispensadora de leche y café ajustable A8 Recipiente HygieSteam A9 Tapa HygieSteam con soporte para el tubo de leche A10 Espumador de leche interno A11 Cable de alimentación con clavija A12 Rueda de configuración del molinillo A13 Tolva de granos A14 Grupo de preparación del café A15 Puerta de mantenimiento A16 Depósito de agua A17 Recipiente para posos de café A18 Panel frontal del recipiente de posos de café A19 Cubierta de la bandeja de goteo A20 Indicador de bandeja de goteo llena Accesorios A21 Depósito de leche A22 Tubo de leche A23 Cepillo de limpieza A24 Tubo de grasa A25 Filtro AquaClean A26 Cacito dosificador A27 Tira de prueba de dureza del agua Panel de control Hay dos versiones de esta cafetera expreso. Sus paneles de control son diferentes, pero todos los botones e iconos funcionan del mismo modo. Consulte la figura B para ver una descripción general de todos los botones e iconos. A continuación encontrará la descripción.135 Español Utilice las flechas hacia arriba y hacia abajo para desplazarse por la pantalla y toque el icono OK (Aceptar) para seleccionar o confirmar las selecciones. B1 Botón de encendido/apagado B2 Iconos de bebidas con un solo toque: B3 Icono de CoffeeMaestro B4 Menú con más bebidas B5 Botón de inicio/parada B6 Iconos de navegación (arriba, abajo, atrás, aceptar) B7 Pantalla B8 Ajustes de la cafetera B9 Menú de limpieza B10 Perfiles personales Introducción Enhorabuena por la adquisición de una cafetera totalmente automática Saeco. Para disfrutar de todo el soporte en línea que Saeco ofrece, visite www.saeco.com/MyCoffeeMachine y registre su producto. Nota: Este aparato se ha probado con café. Aunque se ha limpiado cuidadosamente, es posible que quede algún residuo de café. Le garantizamos, no obstante, que el aparato es absolutamente nuevo. Antes de utilizarlo por primera vez

:DWHUKDUGQHVV 1 min. 1 sec. :DWHUKDUGQHVV ,QWKHQH[WVWHSVZHZLOOVHWWKHZDWHUKDUGQHVVOHYHO136 Español 1 min. 5 sec.30 sec.$TXD&OHDQ8VH$TXD&OHDQILOWHUWRHQMR\FXSVZLWKRXWGHVFDOLQJ$TXD&OHDQ:RXOG\RXLQVWDOODQ$TXD&OHDQILOWHU"3UHVVWRFRQILUP3UHVVWRUHIXVH5HJLVWHU\RXUSURGXFWZZZVDHFRFRP Funciones especiales Función especial Propósito Coffee Maestro Con CoffeeMaestro puede personalizar su café seleccionando un perfil de sabor predefinido (Delicato, Intenso, Forte) para su bebida en lugar de cambiar los ajustes. HygieSteam La función HygieSteam limpia automáticamente el sistema de leche para eliminar los microorganismos: utilícela después de preparar cappuccinos u otras bebidas a base de leche. Ceramic Grinder Nuestro resistente molinillo está totalmente fabricado en cerámica para ofrecer una dureza y una precisión excepcionales. Se puede ajustar a su gusto con niveles de 12 pasos. Preparación de bebidas Pasos generales 1 Llene el depósito de agua con agua del grifo y la tolva de granos, con granos de café. 2 Inserte la clavija pequeña en la toma situada en la parte posterior de la cafetera. Enchufe el aparato a la red. 3 Pulse el botón de encendido/apagado para encender el aparato.

La máquina empieza a calentarse y lleva a cabo el ciclo de enjuagado automático.

Cuando todos los pilotos de los iconos de las bebidas están iluminados de forma continua, el aparato está listo para utilizarse.137 Español 4 Coloque una taza debajo de la boquilla dispensadora de café. Deslice la boquilla dispensadora de café hacia arriba o hacia abajo para ajustar la altura al tamaño de la taza o del vaso que esté usando (Fig. 1). Preparación de café con granos de café 1 Para preparar un café, toque el icono de bebida que elija (Fig. 2) o toque el icono (Fig. 3) "Más bebidas".

Ahora puede ajustar la bebida según sus preferencias (Fig. 4). Utilice las flechas (Fig. 5) arriba y abajo para ajustar la intensidad del café. Toque el icono Ok (Aceptar) para configurar más ajustes (Fig. 6). 2 Pulse el botón de inicio/parada en cualquier momento para empezar a preparar la bebida seleccionada. 3 Para detener la dispensación de café antes de que el aparato haya terminado, pulse otra vez el botón de inicio/parada . Para preparar 2cafés al mismo tiempo, toque el icono de bebida dos veces o seleccione el icono 2x desplazando la barra específica. No utilice granos de café con sabores o caramelizados. Preparación de bebidas con leche 1 Llene el depósito de agua con agua del grifo y la tolva de granos, con granos. 2 Desenrosque la tapa del depósito de leche y llénelo de leche (Fig. 7). Luego coloque el tubo de leche metálico en el recipiente. Utilice siempre leche recién extraída del frigorífico para obtener resultados óptimos. 3 Conecte el tubo de leche flexible al espumador de leche (Fig. 8). 4 Toque el icono de bebida a base de leche de su elección (Fig. 9) o toque el icono "Más bebidas" para seleccionar otra bebida (Fig. 3).

Ahora puede ajustar la bebida a su gusto (Fig. 10). 5 Pulse el botón de inicio/parada .

Para bebidas específicas, la máquina dispensa leche primero y luego café. Para algunas bebidas, esto sucede al revés: la máquina dispensa el café primero y la leche después.

Para detener la dispensación de leche antes de que el aparato haya dispensado la cantidad programada, pulse el botón de inicio/parada . 6 Para detener la dispensación de la bebida completa (leche y café) antes de que la máquina haya terminado, mantenga pulsado el botón de inicio/parada . 7 Inmediatamente después de dispensar la leche, se lleva a cabo "HygieSteam Shot" (Vapor auto). La cafetera expulsa vapor a través del espumador de leche interno para enjuagarlo rápidamente. Preparación de café con café molido 1 Incline la tapa y ponga una medida de café molido en el compartimento (Fig. 11) correspondiente. 2 Después de seleccionar una bebida, utilice las flechas hacia arriba y hacia abajo para seleccionar café (Fig.

12) molido previamente. Luego pulse el botón de inicio/parada .

Nota: Si selecciona café premolido, no podrá ajustar la intensidad del café y preparar más de una bebida a la vez. Dispensación de agua caliente 1 Asegúrese de que el espumador de leche interno esté bien conectado a la cafetera (Fig. 13). 2 Coloque una taza debajo de la boquilla de agua.138 Español 3 Toque el icono (Fig. 3) "Más bebidas" y desplázate hacia abajo para seleccionar "Agua caliente". 4 Utilice las flechas hacia arriba y hacia abajo para ajustar la cantidad o la temperatura del agua caliente según sus preferencias (Fig. 14). 5 Pulse el botón de inicio/parada . 6 Para detener la dispensación de agua caliente antes de que el aparato haya terminado, pulse el botón de inicio/parada otra vez. Personalización de bebidas La cafetera permite ajustar la configuración de una bebida a sus preferencias y guardar la bebida en un perfil personal. Cada perfil tiene un color distinto. Preparación de bebidas con la función CoffeeMaestro La cafetera ofrece la posibilidad de seleccionar perfiles de sabor en lugar de ajustar todos los ajustes por separado con la función CoffeeEqualizer. Es posible elegir entre Delicato, Intenso y Forte. Para seleccionar un perfil de sabor CoffeeMaestro: 1 Toque el icono de bebida de su elección (Fig. 2) o toque el icono "Más bebidas" para seleccionar otra bebida (Fig. 3). 2 Toque el icono CoffeeMaestro repetidamente (Fig. 15). 3 Pulse OK para confirmar la selección. Ahora, los ajustes principales de la bebida están ajustados en consecuencia. 4 Pulse el botón de inicio/parada para empezar a preparar la bebida. Función CoffeeEqualizer Después de seleccionar una bebida, se activa la función CoffeeEqualizer automáticamente. Puede utilizar las flechas arriba y abajo para ajustar los ajustes siguientes:

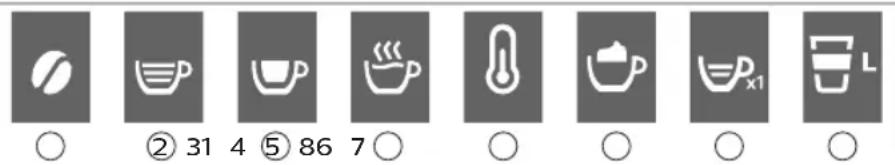

1 Intensidad del aroma 2 Cantidad de café 3 Cantidad de leche 4 Cantidad de agua 5 Temperatura de la bebida 6 Cantidad de espuma 7 También puede decidir preparar 1 o 2 tazas 8 Cantidad de café para taza de viaje (solo en modelos específicos) Nota: Los ajustes que se pueden ajustar dependen de la bebida seleccionada. Seleccionar un perfil Puede seleccionar un perfil y almacenar una receta utilizando el icono de perfiles . 1 Toque el icono de perfiles repetidamente para seleccionar uno de los perfiles (Fig. 16) de colores. Cada perfil tiene un color distinto. 2 Seleccione una bebida tocando uno de los iconos de bebida de un solo toque o tocando el icono "Más bebidas". 3 Configure los ajustes de la bebida según sus preferencias. 4 Pulse el botón de inicio/parada para preparar la bebida que ha seleccionado

A continuación, la configuración nueva se almacena en el perfil del color seleccionado.139 Español Siempre puede restablecer los ajustes de fábrica de la cafetera (consulte 'Restablecimiento de losajustes de fábrica'). Perfil de invitado El aparato dispone de un perfil de invitado. Al seleccionar el perfil de invitado, el icono de perfil se desactiva.Al seleccionar este perfil, todavía es posible personalizar la configuración según sus preferencias, pero lasrecetas que se preparen no se almacenarán. Ración extra (ExtraShot) Su cafetera le ofrece la posibilidad de añadir una cantidad adicional de Ristretto a las bebidas de café yleche, por ejemplo, por si desea tomar un café más fuerte. 1 Coloque una taza debajo de la boquilla de agua. 2 Toque uno de los iconos de bebidas de un solo toque para seleccionar una bebida (Fig. 2) o toque el icono "Más bebidas" para seleccionar otra (Fig. 3). 3 Utilice la flecha hacia arriba para ajustar la intensidad hasta el máximo y seleccione la función (Fig. 17) ExtraShot. 4 Toque el icono Ok (Aceptar) si desea realizar otros ajustes a su gusto. A continuación, pulse el icono de inicio/parada para empezar a preparar la bebida. 5 Para detener la dispensación de la bebida antes de que el aparato haya terminado, vuelva a pulsar el botón de inicio/parada . Al seleccionar la función ExtraShot, solo se puede preparar un café a la vez. Cambio de los ajustes de la máquina Ajuste de la dureza del agua Le aconsejamos ajustar el ajuste de dureza del agua a la dureza del agua de su zona para lograr unrendimiento óptimo y una mayor duración del aparato. Esto también evita tener que descalcificar el aparatocon demasiada frecuencia. El ajuste predeterminado de la dureza del agua es 4: agua dura. Utilice la tira de prueba de dureza del agua que se incluye en la caja para determinar la dureza del agua de su zona: 1 Sumerja la tira de prueba de dureza del agua en agua del grifo o manténgala bajo el grifo durante 1segundo (Fig. 18). 2 Espere 1minuto. El número de cuadros de la tira de prueba que se pongan rojos indicará la dureza (Fig.

Ajuste el aparato a la dureza del agua correcta: 1 Toque el icono de ajustes y utilice las flechas hacia arriba y hacia abajo para seleccionar "Dureza del agua". A continuación, pulse el icono OK (Aceptar) para confirmar. 2 Utilice las flechas hacia arriba y hacia abajo para seleccionar el nivel de dureza del agua. El número de cuadrados rojos seleccionados en la pantalla debe ser igual al número de cuadrados rojos que semuestran en la tira (Fig. 20) de prueba.3 Después de ajustar la dureza del agua correcta, toque el icono OK (Aceptar) para confirmar.140 Español Selección del ajuste de molido Puede cambiar la intensidad del café con la rueda de configuración del molinillo situada en el contenedor de granos de café. Cuanto menor sea el ajuste del molinillo, más finos se molerán los granos de café y más intenso será el café. Puede elegir entre 12 ajustes diferentes para el molinillo. La máquina está concebida para extraer el mejor sabor de sus granos de café. Por consiguiente, es recomendable que no realice ajustes en el molinillo hasta que haya preparado entre 100 y 150tazas de café (aprox. 1mes de uso). Solo es posible establecer el ajuste de molienda cuando el aparato está moliendo granos de café. Necesita preparar 2 o 3 bebidas antes de que pueda apreciar la diferencia. Para evitar daños en el molinillo, no gire la rueda de configuración del molinillo más de un grado cada vez. 1 Coloque una taza debajo de la boquilla dispensadora de café. 2 Retire la tapa de la tolva (Fig. 21) de granos de café. 3 Toque el icono de expreso y luego pulse el botón de inicio/parada . 4 Cuando el molinillo comience a moler, pulse la rueda de configuración del molinillo y gírela hacia la izquierda o la derecha (Fig. 22). Cambio de otros ajustes del aparato Tocando el icono de ajustes puede realizar los ajustes siguientes en el aparato:

Dureza del agua: es posible seleccionar entre 5niveles según la dureza del agua en su región;

Tiempo en modo de espera: es posible seleccionar 15, 30, 60 o 180minutos.

Brillo de la pantalla: las opciones disponibles son: bajo, medio y alto.

Idioma: Puede seleccionar el idioma de visualización que desee.

Sonido: permite activar o desactivar el pitido del aparato.

Iluminación delantera: es posible elegir opciones para estar siempre encendido, encendido durante la preparación de bebidas o siempre apagado.

Unidad de medida: es posible elegir entre ml. y oz. Restablecimiento de los ajustes de fábrica El aparato ofrece la posibilidad de restablecer los ajustes de fábrica en cualquier momento. 1 Toque el icono de ajustes . 2 Utilice las flechas hacia arriba y hacia abajo para seleccionar "Configuración de fábrica". Confirme pulsando el icono OK (Aceptar). 3 Pulse el botón de inicio/parada para confirmar que desea restablecer los ajustes.

Se restablece la configuración. Los ajustes de fábrica siguientes se restablecen al valor predeterminado: dureza del agua, tiempo de espera, brillo de la pantalla, sonido, temperatura, iluminación frontal, perfiles. Filtro de agua AquaClean AquaClean está activado en la cafetera. Para conservar el sabor del café, se puede colocar el filtro de agua AquaClean en el depósito de agua. También reduce la necesidad de descalcificar, ya que reduce la acumulación de cal en el aparato. Puede adquirir un filtro de agua AquaClean en su distribuidor local o en línea, o bien en centros de servicio autorizados.141 Español Indicación del estado del filtro AquaClean Cuando AquaClean está activo, el estado del filtro AquaClean siempre está visible en la pantalla en forma de porcentaje.

Si el estado del filtro AquaClean es del 10% o menos, la pantalla muestra un mensaje durante 2segundos cada vez que se enciende el aparato. Este mensaje aconseja comprar un filtro nuevo.

Si el estado del filtro es 0%, el aparato pide que se sustituya el filtro AquaClean cada vez que se enciende. Activación del filtro de agua AquaClean (5min) El aparato no detecta automáticamente que se ha colocado un filtro en el depósito de agua. Por lo tanto, es necesario activar cada filtro de agua AquaClean nuevo instalado en el menú "Limpiar". Cuando el aparato deja de mostrar el mensaje de activación del filtro, todavía es posible activar un filtro de agua AquaClean, pero primero es necesario descalcificar el aparato. El aparato desde estar completamente libre de depósitos de cal antes de empezar a usar el filtro de agua AquaClean. Antes de activar el filtro de agua AquaClean, este debe prepararse remojándolo en agua, tal como se describe más adelante. Si no lo hace, en el aparato podría entrar aire en lugar de agua, lo que provoca mucho ruido e impide que el aparato prepare café. 1 Toque el icono de limpieza y utilice los iconos hacia arriba y hacia abajo para seleccionar "AquaClean". 2 Toque el icono OK (Aceptar) para confirmar. 3 Cuando aparezca la pantalla de activación, vuelva a tocar el icono OK (Aceptar). Siga las instrucciones de la pantalla. 4 Sacuda el filtro durante unos 5 segundos (Fig. 23). 5 Sumerja el filtro (Fig. 24) boca abajo en una jarra con agua fría y agítelo/presiónelo. 6 Inserte el filtro en posición vertical en la conexión del filtro del depósito de agua. Presiónelo hasta el punto (Fig. 25) más bajo posible. 7 Llene el depósito con agua y colóquelo de nuevo en la cafetera. 8 Coloque un bol debajo de la boquilla. 9 Pulse el botón de inicio/parada para empezar el proceso de activación. 10 Se dispensará agua caliente por la boquilla durante 1minuto. 11 Ahora el filtro está activado correctamente. Sustitución del filtro de agua AquaClean (5min) Cuando hayan pasado 95litros de agua por el filtro, este dejará de funcionar. El indicador de estado de AquaClean baja hasta el 0% para recordarle que debe sustituir el filtro. Es posible sustituir el filtro sin tener que descalcificar primero el aparato mientras se muestre el indicador de estado de AquaClean en la pantalla. Si no se sustituye el filtro de agua AquaClean a tiempo, el indicador de AquaClean se apaga al cabo de un tiempo. En ese caso, aún puede sustituir el filtro, pero antes deberá descalcificar el aparato. Cuando el indicador de estado de AquaClean baja hasta el 0% o cuando el aparato le recuerda que debe reemplazar el filtro AquaClean: 1 quite el filtro de agua AquaClean antiguo. 2 instale un filtro nuevo y actívelo como se describe en el capítulo "Activación del filtro de agua AquaClean (5min)". Sustituya el filtro de agua AquaClean como mínimo cada 3meses, aunque el aparato no indique aún que es necesaria la sustitución.142 Español Retirada e inserción del grupo de preparación del café Acceda a www.saeco.com/care para consultar el vídeo de instrucciones detalladas sobre cómo quitar, introducir y limpiar el grupo de preparación de café. Extracción del grupo de preparación de café de la máquina 1 Apague el aparato. 2 Retire el depósito de agua y abra la puerta (Fig. 26) de mantenimiento. 3 Presione el asa (Fig. 27) PUSH y tire del asa del grupo de preparación del café para retirarlo del aparato (Fig. 28). Cuando retire el grupo de preparación de la máquina, asegúrese de vaciar la bandeja de goteo y el recipiente de los posos de café. Colocación del grupo de preparación de café Antes de volver a colocar el grupo de preparación del café en la máquina, asegúrese de que se encuentra en la posición correcta. 1 Compruebe si el grupo de preparación del café está en la posición correcta. La flecha del cilindro amarillo del lateral del grupo de preparación de café debe estar alineada con la flecha negra y la letra N (Fig. 29).

Si no están alineadas, baje la palanca hasta que entre en contacto con la base del grupo (Fig. 30) de preparación de café. 2 Vuelva a colocar el grupo de preparación del café en la máquina a lo largo de los raíles de guía de los laterales (Fig. 31) hasta que encaje en su posición y se oiga un clic (Fig. 32). No pulse el botón PUSH. 3 Cierre la puerta de mantenimiento y vuelva a colocar el depósito de agua. Limpieza y mantenimiento La limpieza y el mantenimiento periódicos contribuyen a mantener la máquina en condiciones óptimas y garantizan un café con sabor inmejorable durante mucho tiempo con un flujo de café estable. Consulte la tabla siguiente para ver una descripción detallada de cuando y como limpiar todas las partes desmontables del aparato. Puede obtener información detallada e instrucciones en vídeo en www.saeco.com/care. Consulte la figura C para ver una descripción general de las piezas que se pueden lavar en el lavavajillas. Piezas desmontables Cuándo se debe limpiar Cómo se debe limpiar Grupo de preparación del café Semanalmente Quite el grupo de preparación del café de la máquina (consulte 'Retirada e inserción del grupo de preparación del café'). Lávelo bajo el grifo (consulte 'Limpieza de la unidad de preparación de café bajo el grifo'). Cada mes Limpie el grupo de preparación con el Limp. de aceite de café (consulte 'Limpieza del grupo de preparación de café con pastillas desengrasantes')Philips.143 Español Piezas desmontables Cuándo se debe limpiar Cómo se debe limpiar Sistema de leche/espumador de leche interno Tras cada uso diario Utilice el programa "HygieSteam" del menú de limpieza. Seleccione "HygieSteam" en el menú de limpieza y siga las instrucciones de la pantalla. Limpie el exterior del tubo de leche metálico con un paño húmedo antes de colocarlo en el tubo de leche. Semanalmente Retire y desmonte el espumador de leche interno (consulte "Limpieza del espumador de leche interno bajo el grifo"). Enjuague todas las piezas bajo el grifo con un poco de jabón líquido. Cada mes Lleve a cabo el procedimiento "Deep Milk Clean' con el limpiador del circuito de leche de Philips. Seleccione "Deep Milk Clean" en el menú de limpieza y siga las instrucciones de la pantalla. Visite www.saeco.com/care para ver el vídeo de instrucciones detalladas. Depósito de leche Semanalmente Desmonte el recipiente (Fig. 33) de leche y tire de la bola utilizando el pasador del tubo (Fig.

34) de leche. Limpiar todas las partes del

recipiente de leche debajo del grifo o en el lavavajillas Recipiente HygieSteam (soporte del tubo de leche) Semanalmente o cuando la máquina se lo recuerde Retire el recipiente HygieSteam de la cafetera (Fig. 35) y retire la tapa (Fig. 36) HygieSteam. Vacíe el recipiente HygieSteam y limpie el recipiente y la tapa bajo el grifo o en el lavavajillas. Deje secar el recipiente y la tapa al aire y vuelva a colocarlos en la cafetera. Compartimento de café molido Compruebe el compartimento de café molido cada semana para ver si está atascado. Desenchufe la máquina y retire el grupo de preparación de café. Abra la tapa del compartimento de café molido e introduzca en él el mango de la cuchara. Mueva el mango arriba y abajo hasta que caiga el café molido que está atascado (Fig. 37). Acceda a www.saeco.com/care para ver el vídeo de instrucciones detalladas. Recipiente para posos de café Vacíe el recipiente de posos de café cuando lo indique la máquina. Límpielo semanalmente. Retire el recipiente de posos de café mientras la máquina está encendida. Enjuáguelo bajo el grifo con un poco de detergente líquido o límpielo en el lavavajillas. El panel frontal del recipiente de posos de café (Fig.A18) no es apto para el lavavajillas.144 Español Piezas desmontables Cuándo se debe limpiar Cómo se debe limpiar Bandeja de goteo Vacíe la bandeja de goteo a diario en cuanto el indicador de "bandeja de goteo llena" rojo sobresalga de la bandeja de goteo (Fig. 38). Limpie la bandeja de goteo semanalmente. Quite la bandeja (Fig. 39) de goteo y enjuáguela bajo el grifo con un poco de detergente líquido. También puede limpiar la bandeja de goteo y su tapa en el lavavajillas. El panel frontal del recipiente de posos de café (Fig.A18) no es apto para el lavavajillas. Lubricación del grupo de preparación Cada 2 meses Lubrique el grupo de preparación de café con el producto (consulte 'Lubricación del grupo de preparación') suministrado con la máquina. Depósito de agua Semanalmente Enjuague del depósito de agua bajo el grifo Parte delantera del aparato Semanalmente Limpiar con un paño no abrasivo Limpieza del grupo de preparación La limpieza periódica del grupo de preparación de café impide que los residuos de café obstruyan los circuitos internos. Visite www.saeco.com/care para ver los vídeos en los que se explica cómo quitar, introducir y limpiar el grupo de preparación de café. Limpieza de la unidad de preparación de café bajo el grifo 1 Extraiga el grupo (consulte 'Retirada e inserción del grupo de preparación del café') de preparación del café. 2 Enjuague bien el grupo de preparación de café con agua. Limpie exhaustivamente el filtro (Fig. 40) superior del grupo de preparación del café. 3 Deje que el grupo de preparación de café se seque al aire antes de volver a colocarlo. Para evitar que se introduzcan fibras en el interior, no seque el grupo de preparación del café con un paño. Limpieza del grupo de preparación de café con pastillas desengrasantes Utilice pastillas desengrasantes de café Philips exclusivamente. 1 Toque el icono Limpiar y utilice las flechas hacia arriba y hacia abajo para seleccionar "Limpieza del grupo de preparación de café". 2 Toque el icono OK (Aceptar) para confirmar y, a continuación, siga las instrucciones que aparecen en pantalla. Lubricación del grupo de preparación Para mejorar el rendimiento del aparato, le sugerimos que lubrique el grupo de preparación de café cada 2meses para asegurarse de que las piezas móviles sigan moviéndose sin problemas. 1 Aplique una capa fina de grasa en el pistón (parte gris) del grupo (Fig. 41) de preparación del café. 2 Aplique una capa fina de grasa alrededor del eje (parte gris) de la parte inferior del grupo (Fig. 42) de preparación del café. 3 Aplique una fina capa de grasa a los raíles de guía de ambos lados (Fig. 43). Programas de limpieza del espumador de leche interno Las cafeteras tienen tres programas para limpiar el espumador de leche interno:145 Español

"HygieSteam Shot": la cafetera expulsa vapor a través del espumador de leche interno para enjuagarlo rápidamente.

"HygieSteam": la cafetera limpia exhaustivamente el sistema interno de leche con vapor. Asegúrese de que el recipiente HygieSteam esté montado (Fig. 44) correctamente e instalado en la cafetera (Fig. 45). Coloque el tubo de leche en el soporte (Fig. 46) correspondiente y siga las instrucciones de la pantalla.

"Deep Milk Clean": Realice el procedimiento "Deep Milk Clean" con el limpiador del circuito de leche de Philips para limpiar a fondo el sistema de leche interno. Limpieza del espumador de leche interno bajo el grifo 1 Abra la puerta del espumador de leche (Fig. 47) interno. 2 Tire hacia abajo (Fig. 48) del espumador de leche interno para quitarlo. 3 Tire de la parte inferior para separarla de la parte (Fig. 49) superior y desmontar el espumador de leche interno. 4 Desmonte todas las piezas (Fig. 50) y límpielas bajo el grifo. 5 Vuelva a montar el espumador de leche interno. 6 Para colocar el espumador de leche interno otra vez, póngalo en posición vertical y asegúrese de que los orificios están alineados con los dos tubos de la cafetera. Mueva el espumador de leche interno hacia arriba hasta que encaja en su sitio (Fig. 13). 7 Cierre la puerta. Visite www.saeco.com/care para ver el vídeo de instrucciones detalladas. Procedimiento de descalcificación Utilice solo descalcificador Philips. No utilice en ningún caso descalcificadores a base de ácido sulfúrico, ácido clorhídrico, ácido sulfámico o acético (vinagre), ya que pueden dañar el circuito de agua del aparato y no disolver correctamente la cal. No utilizar el descalcificador de Philips anulará la garantía. No descalcificar la máquina también anulará la garantía. Puede comprar un descalcificador Philips a su distribuidor local o en línea, o en centros de servicio autorizados. 1 Cuando la máquina indique que tiene que eliminar los depósitos de cal, toque el icono OK (Aceptar) para comenzar. Para iniciar este procedimiento sin que la cafetera lo indique, toque el icono de limpieza y seleccione 'Descale' (Descalcificar). 2 Retire la bandeja de goteo, el recipiente de posos de café y el recipiente (Fig. 35) HygieSteam, vacíelos y límpielos y vuelva a colocarlos en su lugar. 3 Extraiga el depósito de agua y vacíelo. Luego quite el filtro AquaClean. 4 Vierta todo el contenido de la botella de descalcificador de Philips en el depósito de agua y llénelo de agua hasta el nivel (Fig. 51) CALC CLEAN. Después, vuelva a colocarlo en la máquina. 5 Coloque un recipiente grande (1,5 l) debajo de la boquilla dispensadora de café. 6 Asegúrese de que el recipiente HygieSteam esté montado (Fig. 44) correctamente e instalado en la cafetera (Fig. 45). Coloque el tubo de leche en el soporte (Fig. 46) correspondiente. 7 Para iniciar el procedimiento de descalcificación, siga las instrucciones que aparecen en pantalla. El proceso de eliminación de los depósitos de cal dura unos 30minutos y consiste en un ciclo de descalcificación y un ciclo de enjuagado. 8 Cuando el ciclo de eliminación de los depósitos de cal termine, tendrá que enjuagar el depósito de agua y el circuito de agua. Siga las instrucciones de la pantalla. 9 Coloque un nuevo filtro de agua AquaClean en el depósito de agua y actívelo (consulte 'Activación del filtro de agua AquaClean (5min)'). Consejo: El uso del filtro AquaClean reduce la necesidad de descalcificación.146 Español Qué hacer si el proceso de descalcificación se interrumpe Puede salir del procedimiento de descalcificación pulsando el botón de encendido/apagado del panel de control. Si el proceso de descalcificación se interrumpe antes de que termine, realice lo siguiente: 1 Vacíe y lave bien el depósito de agua. 2 Llene el depósito con agua hasta la indicación de nivel CALC CLEAN y vuelva a encender el aparato. El aparato se calentará y realizará un ciclo de enjuagado automático. 3 Antes de preparar ninguna bebida, realice un ciclo de enjuagado manual. Para realizar un ciclo de enjuagado manual, primero dispense medio tanque de agua caliente y después prepare 2 tazas de café sin moler ni añadir café molido. Nota: Si el procedimiento de descalcificación no se completó, el aparato requerirá otro procedimiento de descalcificación tan pronto como sea posible. Códigos de error A continuación, encontrará una lista de los códigos de error que muestran problemas que puede solucionar sin ayuda. Las instrucciones en vídeo están disponibles en www.saeco.com/care. Si aparece otro código de error, póngase en contacto con el Centro de atención al cliente de su país. Para información de contacto, consulte el folleto de la garantía. Código de error Problema Posible solución 01 La abertura de café está obstruida. Apague la máquina y desenchúfela. Extraiga el grupo de preparación del café. Luego abra la tapa del compartimento de café molido e introduzca el mango de una cuchara. Mueva el mango arriba y abajo hasta que caiga (Fig. 37) el café molido que está atascado. Visite www.saeco.com/care para ver el vídeo de instrucciones detalladas. 03 El grupo de preparación de café está sucio o no está bien engrasado. Apague la máquina. Enjuague el grupo de preparación con agua limpia, deje que se seque y después lubríquelo (consulte 'Lubricación del grupo de preparación'). Consulte el capítulo 'Limpieza del grupo de preparación de café' o visite www.saeco.com/care para ver el vídeo de instrucciones detalladas. Después, encienda la máquina de nuevo. 04 El grupo de preparación de café no está colocado correctamente. Apague la máquina. Quite el grupo de preparación del café y vuelva a insertarlo. Asegúrese de que el grupo de preparación del café está en la posición correcta antes de introducirlo. Consulte el capítulo "Manejo del grupo de preparación de café" o visite www.saeco.com/care para ver el vídeo de instrucciones detalladas. Después, encienda la máquina de nuevo. 05 Hay aire en el circuito de agua. Encienda y apague el aparato para reiniciarlo. Si funciona, dispense 2 o 3 tazas de agua caliente. Elimine los depósitos de cal de la máquina si no lo ha hecho desde hace mucho tiempo. El filtro AquaClean no se preparó de forma adecuada antes de la instalación o está obstruido. Retire el filtro AquaClean e intente preparar un café otra vez. Si funciona, asegúrese de que el filtro AquaClean se ha preparado de forma adecuada antes de colocarlo otra vez. Vuelva a colocar el filtro AquaClean en el depósito de agua. Si no funciona, es posible que el filtro esté obstruido y sea preciso cambiarlo.147 Español Código de error Problema Posible solución 11 Es necesario ajustar la cafetera a temperatura ambiente Deje que la cafetera se temple durante un tiempo desde la temperatura de transporte o del exterior hasta la temperatura ambiente. Apague el aparato, espere 30minutos y vuelva a encenderlo. Si esto no funciona, póngase en contacto con el Servicio de Atención al Cliente de su país. Para información de contacto, consulte el folleto de la garantía. 14 La máquina se ha sobrecalentado. Apague el aparato y enciéndalo de nuevo después de 30minutos. 19 La cafetera no está bien enchufada a la toma de corriente. Compruebe que el enchufe pequeño del cable de alimentación esté bien conectado a la toma de la parte posterior de la cafetera. Solicitud de accesorios Para limpiar y descalcificar el aparato, utilice solamente productos de mantenimiento de Philips. Puede adquirir estos productos al distribuidor local o tienda online, o bien en los centros de servicio autorizados. Para encontrar la lista completa de repuestos en línea, introduzca el número de modelo de la máquina. Puede encontrar el número de modelo en el interior de la puerta de mantenimiento. Productos de mantenimiento y números de tipo:

Solución descalcificadora CA6700

Grasa para el grupo de preparación de café HD5061

Kit de mantenimiento CA6707 Resolución de problemas Este capítulo resume los problemas más comunes que pueden surgir al usar la máquina. En www.saeco.com/care están disponibles los vídeos de ayuda y una lista completa de las preguntas más frecuentes. Si no logra solucionar el problema, póngase en contacto con el Centro de Atención al Cliente de Philips en su país. Para información de contacto, consulte el folleto de la garantía. Problema Causa Solución Hay algunos residuos de café dentro de la cafetera nueva. Este aparato se ha probado con café. Aunque se ha limpiado cuidadosamente, es posible que quede algún residuo de café. Sin embargo, la cafetera es absolutamente nueva. La bandeja de goteo se llena rápidamente/siempre hay algo de agua en la bandeja de goteo. Esto es normal. La máquina utiliza agua para enjuagar el circuito interno y el grupo de preparación del café. Parte del agua fluye a través del sistema interno y directamente hacia la bandeja de goteo. Vacíe la bandeja de goteo a diario en cuanto el indicador de "bandeja de goteo llena" rojo sobresalga de la tapa de la bandeja de goteo. Consejo: Coloque una taza debajo de la boquilla dispensadora para recoger el agua de enjuagado que sale.148 Español Problema Causa Solución El icono de vaciar el recipiente de posos de café permanece encendido. Ha vaciado el recipiente de posos de café mientras la cafetera estaba desconectada de la toma de la pared, o se ha vuelto a colocar demasiado rápido. Retire el recipiente de posos de café, espere al menos 5segundos y luego vuelva a insertarlo. La máquina solicita que se vacíe el recipiente de posos de café aunque no esté lleno. El contador de la máquina no se ha puesto a cero la última vez que se ha vaciado el recipiente de posos de café. Espere siempre aproximadamente 5 segundos cuando vuelva a colocar el recipiente de posos de café. De esta forma, el contador de discos de café se restablecerá a cero y se contará correctamente el número de discos de café. El recipiente de posos de café está demasiado lleno y el icono de vaciar el recipiente de posos de café no aparece en la pantalla. Ha quitado la bandeja de goteo sin vaciar el recipiente de posos de café. Cuando quite la bandeja de goteo, vacíe también el recipiente de posos de café, incluso si solo contiene unos cuantos posos de café. Esto garantiza que el contador de discos de café se restablezca a cero y que el número de discos de café se cuente correctamente. No puedo retirar el grupo de preparación del café. El grupo de preparación de café no está en la posición correcta. Restablezca la máquina de la siguiente manera: cierre la puerta de mantenimiento y vuelva a colocar el depósito de agua. Apague y vuelva a encender la cafetera y espere a que se enciendan las luces de los iconos de las bebidas. Haga otro intento de quitar el grupo de preparación de café. Consulte el capítulo "Retirada e inserción del grupo de preparación del café" para obtener instrucciones paso a paso. No puedo insertar el grupo de preparación de café. El grupo de preparación de café no está en la posición correcta. Restablezca la máquina de la siguiente manera: cierre la puerta de mantenimiento y vuelva a colocar el depósito de agua. Deje fuera el grupo de preparación del café. Apague la máquina y desenchúfela. Espere 30segundos, luego vuelva a conectar la cafetera, enciéndala y espere a que se enciendan las luces de los iconos de bebidas. Después, ponga el grupo de preparación en la posición correcta y vuelva a introducirlo en la cafetera. Consulte el capítulo "Retirada e inserción del grupo de preparación del café" para obtener instrucciones paso a paso. El café está aguado. El grupo de preparación de café está sucio o debe lubricarse. Retire el grupo de preparación de café, enjuáguelo bajo el grifo y deje que se seque. Luego lubrique los componentes móviles (consulte 'Lubricación del grupo de preparación').149 Español Problema Causa Solución La máquina está realizando el procedimiento de ajuste automático. Este procedimiento se inicia automáticamente cuando se utiliza la máquina por primera vez, al cambiar a otro tipo de granos de café o tras un largo periodo sin uso. Prepare 5 tazas de café al principio para permitir que la máquina complete el proceso de ajuste automático. El molinillo está configurado con un ajuste demasiado grueso. Configure el molinillo con un ajuste más fino (bajo). Preparar 2 o 3bebidas para poder saborear toda la diferencia. El café no está lo suficientemente caliente. La temperatura ajustada es demasiado baja. Ajuste la temperatura al máximo (Fig. 52). Una taza fría reduce la temperatura de la bebida. Caliente las tazas previamente enjuagándolas con agua caliente. Si se añade leche, se reduce la temperatura de la bebida. Independientemente de si añade leche caliente o fría, añadir leche siempre reduce la temperatura del café. Caliente las tazas previamente enjuagándolas con agua caliente. No sale café o sale con mucha lentitud. El filtro de agua AquaClean no se ha preparado correctamente para su instalación. Quite el filtro AquaClean y dispense un poco de agua caliente. Si esto funciona, significa que el filtro AquaClean no estaba bien instalado. Vuelva a instalar y activar el filtro AquaClean y siga todos los pasos del capítulo 'Filtro de agua AquaClean'. Tras un largo periodo sin uso, es necesario preparar el filtro de agua AquaClean para volver a usarlo y dispensar 2 o 3tazas de agua caliente. El filtro de agua AquaClean está obstruido. Cambie el filtro de agua AquaClean cada 3 meses. Un filtro de más de 3meses puede obstruirse. El molinillo está configurado con un ajuste demasiado fino. Configure el molinillo con un ajuste más grueso (alto). Tenga en cuenta que esto afectará al sabor del café. El grupo de preparación del café está sucio. Retire el grupo de preparación de café y enjuáguelo bajo el grifo (consulte 'Limpieza de la unidad de preparación de café bajo el grifo'). La boquilla dispensadora de café está sucia. Limpie la boquilla dispensadora de café y sus orificios con un limpiapipas o una aguja.150 Español Problema Causa Solución El compartimento de café molido está obstruido Apague la máquina y retire el grupo de preparación del café. Abra la tapa del compartimento de café molido e introduzca en él el mango de la cuchara. Mueva el mango arriba y abajo hasta que caiga el café molido que está atascado (Fig. 37). El circuito de la máquina está atascado por depósitos de cal. Descalcifique la máquina con el descalcificador Philips (consulte 'Procedimiento de descalcificación'). Descalcifique siempre que la cafetera lo solicite. La máquina no produce espuma de leche. El espumador de leche interno está sucio o no se ha insertado correctamente. Limpie el espumador de leche interno y asegúrese de colocarlo e introducirlo correctamente (consulte 'Limpieza del espumador de leche interno bajo el grifo'). El tipo de leche utilizado no es adecuado para producir espuma. Los diferentes tipos de leche producen como resultado cantidades y calidades diferentes de espuma. La leche salpica. La leche que utiliza no está lo suficientemente fría. Asegúrese de utilizar leche fría directamente del frigorífico. El tubo de leche flexible no está bien conectado. Abra la puerta de la boquilla (Fig. 47) dispensadora de café y compruebe si el tubo de leche flexible está completamente conectado al espumador de leche. Tenga en cuenta que el espumador de leche y los tubos de leche pueden estar calientes. Deje que el espumador de leche y los tubos se enfríen antes de tocarlos. El espumador de leche y los tubos de leche no están limpios. Quite y desmonte el espumador de leche (consulte 'Limpieza del espumador de leche interno bajo el grifo') interno. Enjuague todas las piezas con agua del grifo. Para una limpieza a fondo, utilice el limpiador de circuitos de leche Philips y realice el procedimiento "Deep Milk Clean" mediante el menú de limpieza ( ). Tenga en cuenta que, si las piezas se han limpiado en el lavavajillas, es posible que se hayan obstruido con partículas de alimentos o residuos de detergente. También se recomienda comprobar visualmente que no estén obstruidos.151 Español Problema Causa Solución Le aconsejamos que realice el programa HygieSteam todos los días: 1) Pulse "Clean" ("Limpiar") en el panel de control. 2) Seleccione 'HygieSteam'. 3) Pulse el botón de arranque para iniciar el proceso. A continuación, confirme todos los pasos de la pantalla. Los tubos de leche están obstruidos. Guarde siempre el recipiente de leche sin los tubos de leche en el refrigerador. La leche sobrante podría acumularse dentro de los tubos de leche y bloquear el flujo de leche que atraviesa los tubos. Enjuague los tubos de leche antes de almacenarlos. Parece que la máquina pierde líquido. La máquina utiliza agua para enjuagar el circuito interno y el grupo de preparación del café. Esta agua fluye a través del sistema interno y directamente hacia la bandeja de goteo. Esto es normal. Vacíe la bandeja de goteo todos los días o en cuanto el indicador de "bandeja de goteo llena" sobresalga de la tapa de la bandeja de goteo. Consejo: Coloque una taza debajo de la boquilla dispensadora para recoger el agua de enjuague y reducir la cantidad de agua en la bandeja de goteo. La bandeja de goteo está demasiado llena y ha rebosado, lo que da la impresión de que hay una fuga en la máquina. Vacíe la bandeja de goteo todos los días o en cuanto el indicador de "bandeja de goteo llena" sobresalga de la tapa de la bandeja de goteo. El depósito de agua no está completamente insertado, algo de agua se fuga del depósito de agua y se introduce en la cafetera. Asegúrese de que el depósito de agua está en la posición correcta: retírelo y vuelva a insertarlo en la cafetera en la medida de lo posible. El grupo de preparación del café está sucio u obstruido. Enjuague el grupo de preparación del café. La máquina no está colocada en una superficie horizontal. Coloque la máquina sobre una superficie horizontal para que la bandeja de goteo no rebose y el indicador de "bandeja de goteo llena" funcione correctamente. No puedo activar el filtro de agua AquaClean y la máquina solicita que se realice una descalcificación. No se ha instalado o sustituido el filtro a tiempo después de que la pantalla haya mostrado el recordatorio de AquaClean. Esto significa que el aparato ya no está completamente libre de depósitos de cal. Primero descalcifique la máquina y luego instale el filtro de agua AquaClean. El filtro nuevo del agua no encaja. Está intentado instalar un filtro diferente del filtro de agua AquaClean. La máquina solamente admite el filtro de agua AquaClean.152 Español Problema Causa Solución La junta de goma del filtro de agua AquaClean no está en su lugar. Vuelva a colocar la junta de goma en el filtro de agua AquaClean. La máquina hace mucho ruido. Es normal que el aparato haga algún ruido durante el uso. Si la máquina empieza a hacer un ruido diferente, limpie el grupo de preparación de café y lubríquelo (consulte 'Lubricación del grupo de preparación'). El filtro de agua AquaClean no se ha preparado correctamente y ahora entra aire en la máquina. Retire el filtro de agua AquaClean del depósito de agua y prepárelo correctamente para su uso antes de volver a colocarlo. Consulte el capítulo "Filtro de agua AquaClean" para obtener instrucciones paso a paso. El depósito de agua no se ha introducido completamente y entra aire en la máquina. Asegúrese de que el depósito de agua está en la posición correcta: retírelo y vuelva a insertarlo empujándolo en la máquina en la medida de lo posible. Especificaciones técnicas El fabricante se reserva el derecho a mejorar las especificaciones técnicas del producto. Todas las cantidades predefinidas son aproximadas. Descripción Valor Dimensiones (ancho x alto x largo) 262 x 383 x 448 mm Peso 8 - 8,5kg Longitud del cable de alimentación 1200 mm Depósito de agua 1,8litros Capacidad de la tolva de granos de café 300g Capacidad del recipiente para posos de café 12 discos Capacidad del recipiente de leche 600ml Altura de la boquilla ajustable 87-147 mm Tensión nominal - Potencia nominal - Fuente de alimentación Consulte la etiqueta de datos del interior de la puerta de mantenimiento (Fig. A15)Français
